CYPETHERM HE Plus es una potente herramienta desarrollada por CYPE, capaz de verificar el cumplimiento del CTE DB HE0, HE1 y HE4 con las últimas modificaciones de diciembre de 2019. También permite la obtención de la certificación energética del edificio, ya que es una herramienta reconocida para ello, tanto en la fase de proyecto como en la de edificio terminado.
Por su parte, CYPECAD MEP es un programa completo que permite el desarrollo integral de un modelo arquitectónico junto al diseño, cálculo y verificación de normativa técnica asociada de diferentes instalaciones del edificio: climatización, salubridad, electricidad y protección contra incendio, entre otras.
Se puede exportar la información y los datos introducidos en CYPECAD MEP a CYPETHERM HE Plus, incluyendo tanto la geometría como la definición constructiva, las capas de materiales y las instalaciones diseñadas. En este artículo mostramos el procedimiento.
Registro en BIMserver.center e instalación del programa

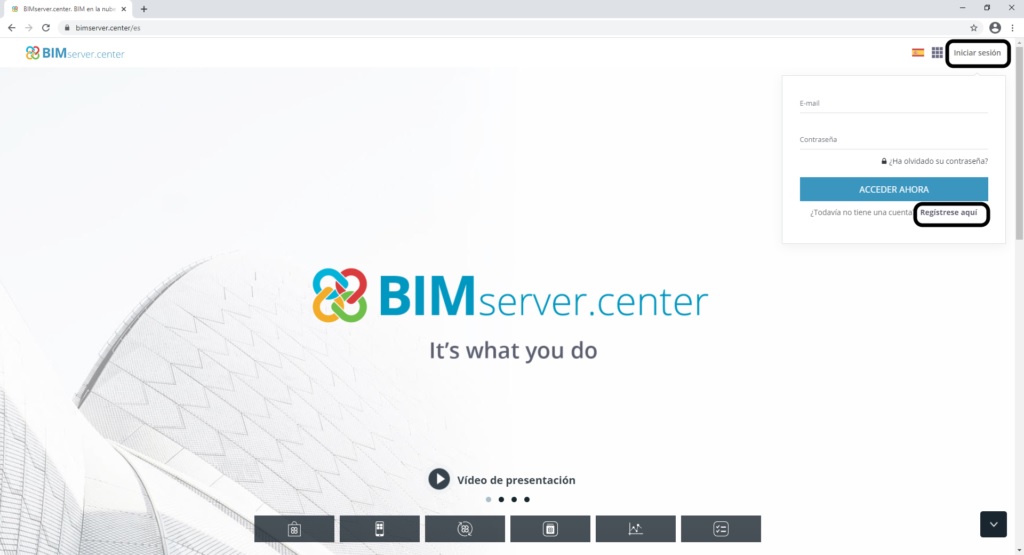

El primer paso es el registro y creación de cuenta en BIMserver.center. Esta plataforma web, desarrollada por CYPE, permitirá el intercambio de información entre programas. Únicamente pide un correo y una contraseña.

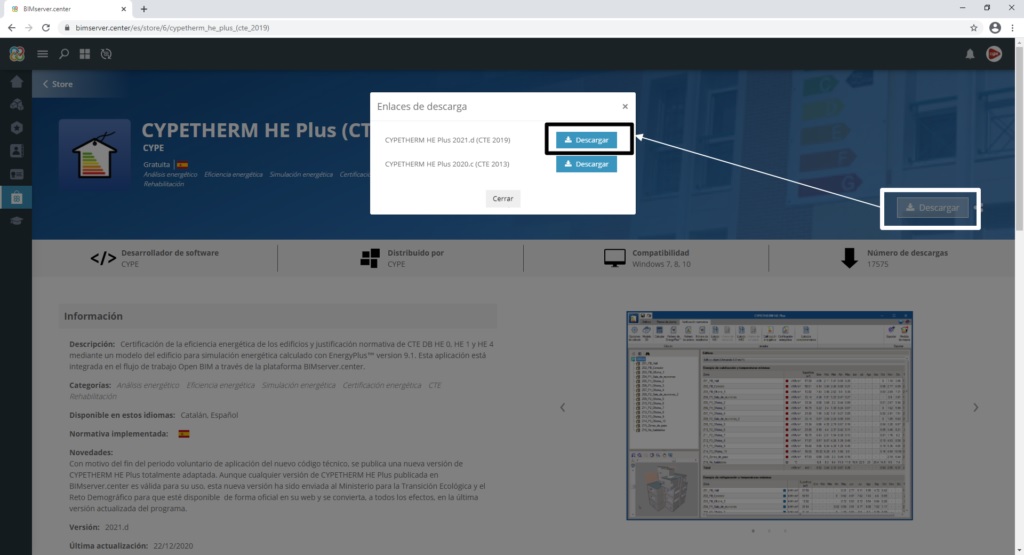

El segundo paso es la descarga e instalación de CYPETHERM HE Plus desde BIMServer.center Store. Puedes acceder directamente pulsando aquí. CYPETHERM HE Plus, como el resto de herramientas reconocidas, también se puede descargar desde la página web del ministerio.

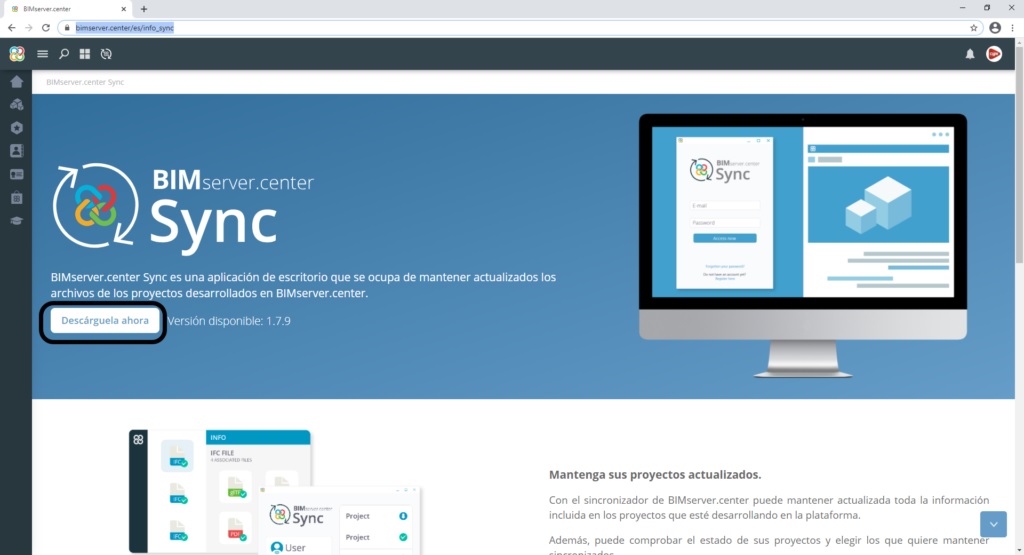

El proceso de instalación de CYPETHERM HE Plus permitirá la instalación simultánea del sincronizador BIMserver.center Sync. Se trata de una aplicación de escritorio que mantiene actualizados los archivos de los proyectos desarrollados en BIMserver.center. Por comodidad, este programa también puede descargarse independientemente desde BIMserver.center.

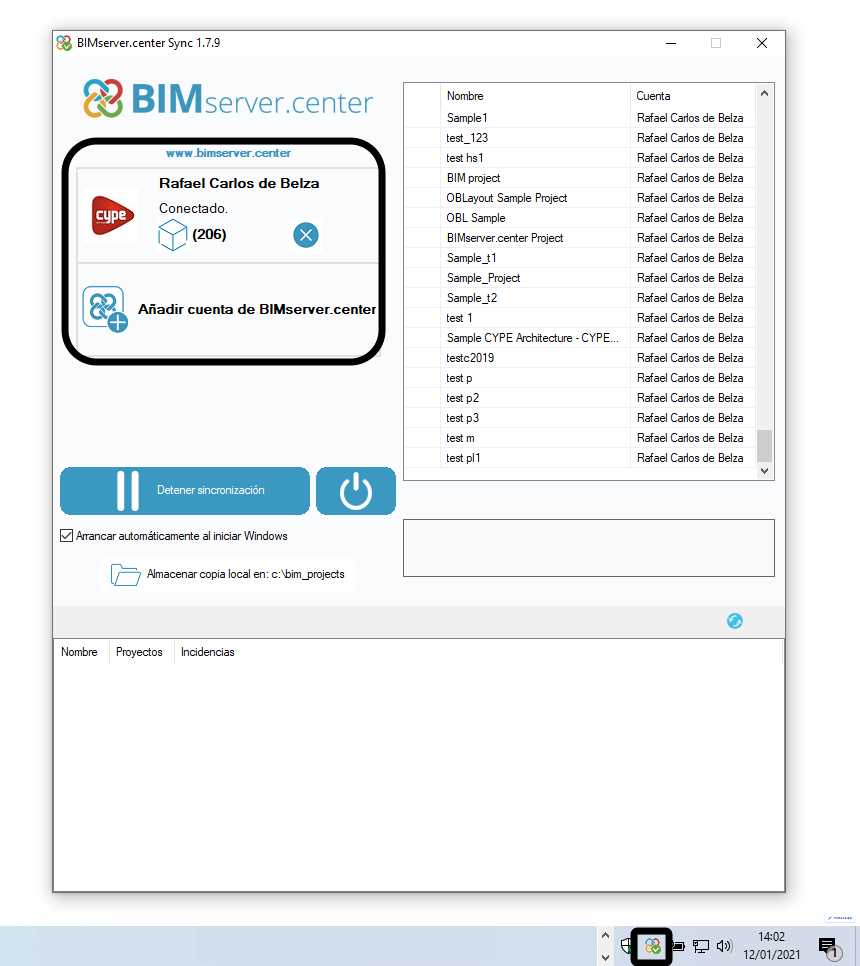

Una vez instalado, BIMserver.center Sync es accesible en la parte inferior derecha de la interfaz general de Windows. Allí, debemos identificarnos con el correo de usuario y la contraseña de la cuenta de BIMserver.center clicando en “Añadir cuenta de BIMserver.center”.
Exportación de CYPECAD MEP a BIMserver.center
El siguiente paso es abrir CYPECAD MEP. En la parte derecha del panel de acceso debemos identificarnos también con el usuario y la contraseña de nuestra cuenta de BIMserver.center.
Después, una vez esté abierta la obra de CYPECAD MEP que deseamos exportar, nos situaremos en la pestaña de Climatización, en el caso de tener las instalaciones térmicas desarrolladas, o desde la pestaña de Estudio térmico en otros casos. Exportaremos de MEP a BIMserver.center desde el menú “BIMserver.center” y la opción “Exportación en formato IFC”.

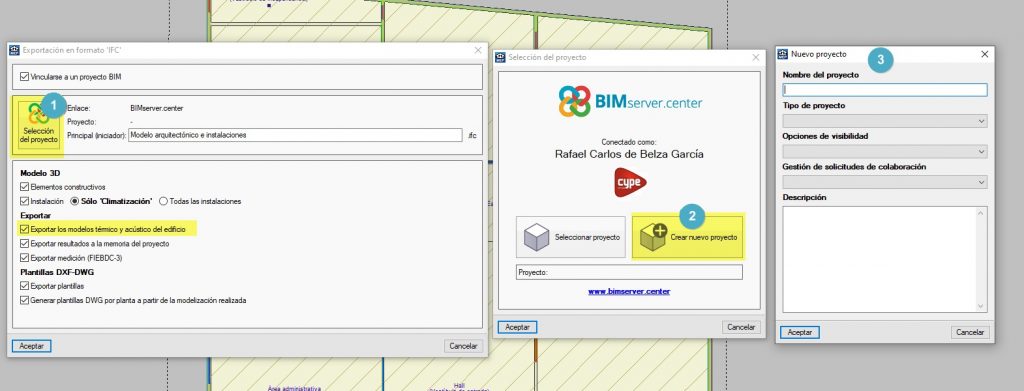

En el panel de exportación, es importante activar la opción “Exportar los modelos térmico y acústico del edificio” (en otras versiones, esta casilla se denomina “Con datos para la exportación a CYPETHERM HE Plus”). Esta casilla permite la exportación de la información de capas de materiales, descripción de recintos y zonas térmicas, así como de las instalaciones introducidas.
Tendremos que seleccionar un proyecto ya creado en BIMserver.center, o lo más sencillo, crearlo directamente desde el programa pulsando sobre “Selección del proyecto” y dentro de la ventana emergente, “Crear proyecto”. Debemos dar un nombre al modelo geométrico IFC en la casilla “Principal (iniciador)”.
Conviene activar también “Elementos constructivos” en el apartado de “Modelo 3D” para tener la visualización del edificio disponible en CYPETHERM HE Plus.

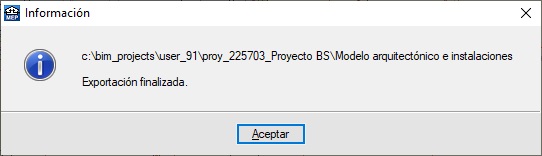

Si todo ha ido bien, obtendremos un panel de confirmación de la exportación. Hay que recordar que si se desea exportar la visualización 3D de las instalaciones de otras pestañas de CYPECAD MEP, el cálculo debe estar completo y sin errores.
Importación desde CYPETHERM HE Plus

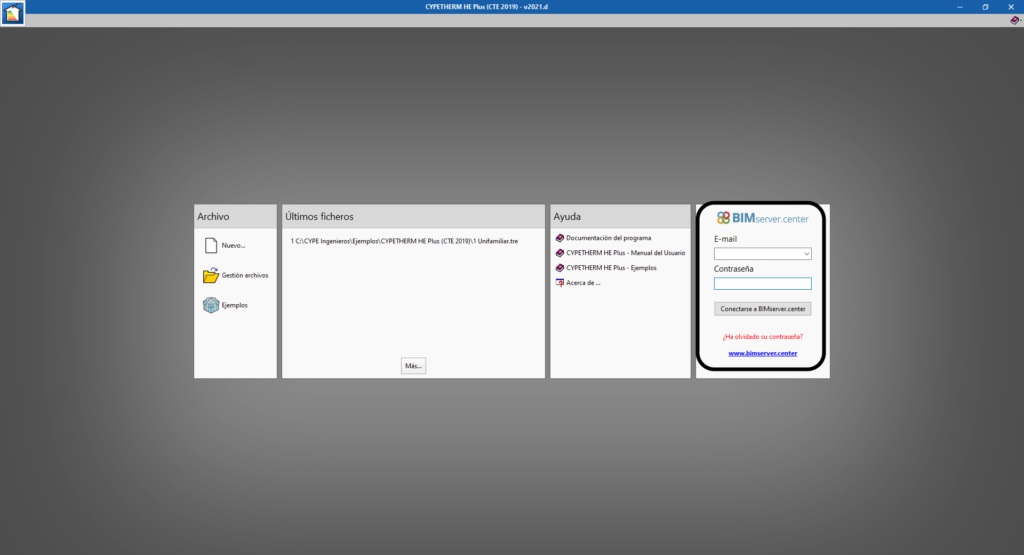

El siguiente paso es abrir CYPETHERM HE Plus, donde nos identificamos de nuevo con nuestra cuenta y contraseña de BIMserver.center.

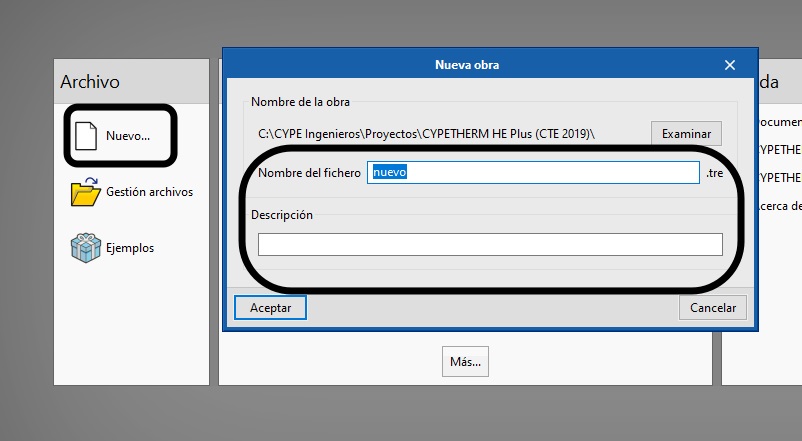

Una vez identificados, clicamos en “Nuevo” en la parte izquierda para abrir un archivo nuevo, y escribimos un nombre y una descripción para el fichero.

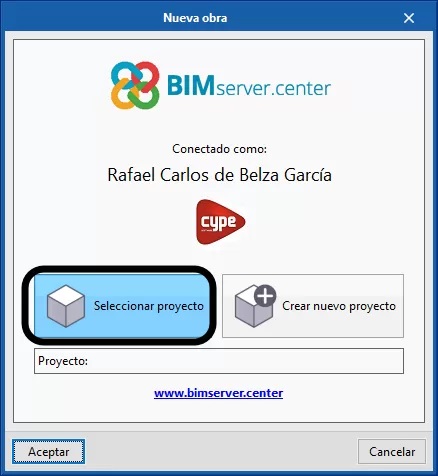

En el siguiente panel, clicamos en “Seleccionar proyecto” para conectarnos con el proyecto de BIMserver.center previamente creado.

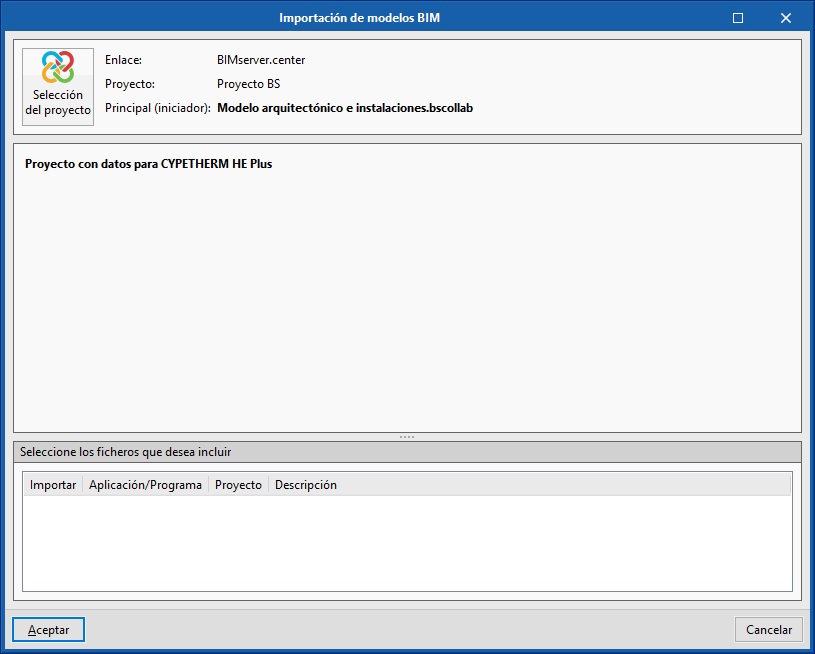

Tras aceptar, accedemos a un panel donde se indica “Proyecto con datos para CYPETHERM HE Plus”. Clicamos de nuevo en aceptar.
A partir de aquí, CYPETHERM HE Plus mostrará al usuario los paneles de definición de Parámetros generales, Localización, Término municipal y Datos del emplazamiento. Todos ellos deberían estar ya correctamente definidos al recibir la información de CYPECAD MEP, así que el usuario los puede aceptar sin más. Finalmente, nos mostrará un panel de confirmación.
El usuario, en este momento, tiene ya pleno control de CYPETHERM HE Plus para manipular o revisar los datos del modelo, además de poder acceder en la pestaña de “Cálculo” a la verificación de los documentos HE0, HE1, HE4 y la certificación energética. Aquí hay un vídeo más completo de todas las funcionalidades de CYPETHERM HE Plus.
