CYPEFIRE Design

Interfaz

CYPEFIRE Design tiene una interfaz sencilla y eficaz para resolver los aspectos principales de cualquier proyecto de protección contra incendios. En la parte superior de la pantalla del programa se pueden ver las opciones y herramientas que dispone el programa agrupadas en las siguientes secciones o menús:

• Proyecto
• Compartimentación
• Evacuación
• Instalaciones de protección
• Propagación exterior
• Accesibilidad de bomberos
• Edición
• Cálculo

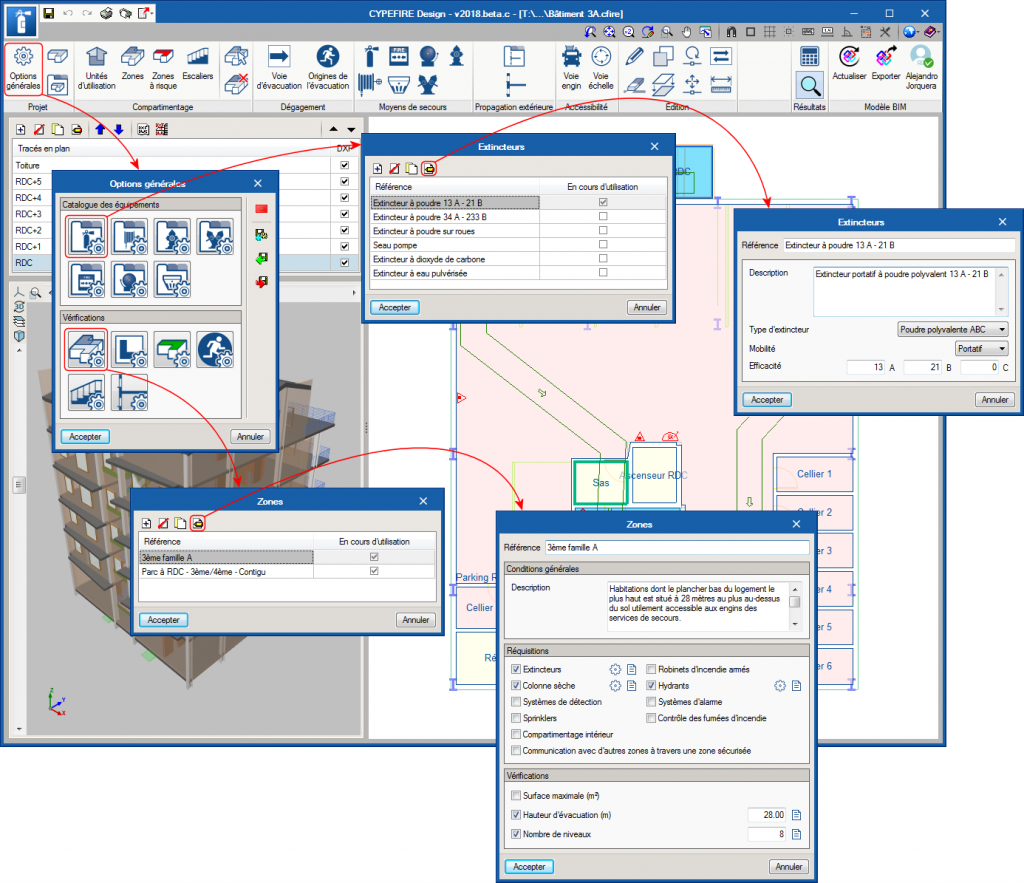

Opciones generales

El panel de opciones generales se organiza en dos grupos:

• Catálogos de equipos
  El programa ofrece una variedad de instalaciones de protección de las que se pueden editar sus características individualmente. Con esta herramienta se podrán definir los equipos de los principales fabricantes del sector de una manera rápida y sencilla, y elementos propios definidos por el usuario.

  Los elementos de la instalación que se pueden definir son:

  • Extintores
  • Bocas de incendio equipadas
  • Hidrantes
  • Columnas secas
  • Detectores de incendio
  • Sistemas de alarma
  • Pulsadores de alarma


• Comprobaciones
  En este grupo del panel "Opciones generales" se definen las comprobaciones que se desean aplicar a los elementos principales de un proyecto contra incendios. El usuario puede:

  • Definir comprobaciones sobre los elementos incluidos en este grupo.
  • Importar las comprobaciones de las normativas implementadas en el programa y, opcionalmente, realizar cambios sobre los límites de estas o añadir otras comprobaciones.
    En la imagen se observa cómo se pueden aplicar comprobaciones sobre las características geométricas de los sectores y establecer requisitos de los equipos contra incendios que incluyan, mediante la definición de sus características.

    Los elementos sobre los que se pueden aplicar las comprobaciones mencionadas son:

  • Zonas
  • Compartimentación interior
  • Zonas seguras
  • Recorridos de evacuación
  • Escaleras
  • Propagación exterior

Compartimentación

La compartimentación es uno de los elementos principales en la lucha contra la propagación de un incendio. La compartimentación delimita zonas que puedan acarrear un riesgo especial debido a sus características.

CYPEFIRE Design permite realizar la compartimentación contra incendios como medio de protección pasiva. Estos espacios estarán separados del resto de zonas por elementos constructivos resistentes al fuego durante una cantidad de tiempo determinada. Se puede modificar tanto la resistencia al fuego de los elementos constructivos (Resistencia estructural, resistencia al calor o resistencia a la llama) como las características de cada compartimento.

• Zonas o sectores
• Unidades de uso
• Escaleras
• Zonas seguras
• Zonas de riesgo

Evacuación

En el menú "Evacuación" se ubican dos utilidades:

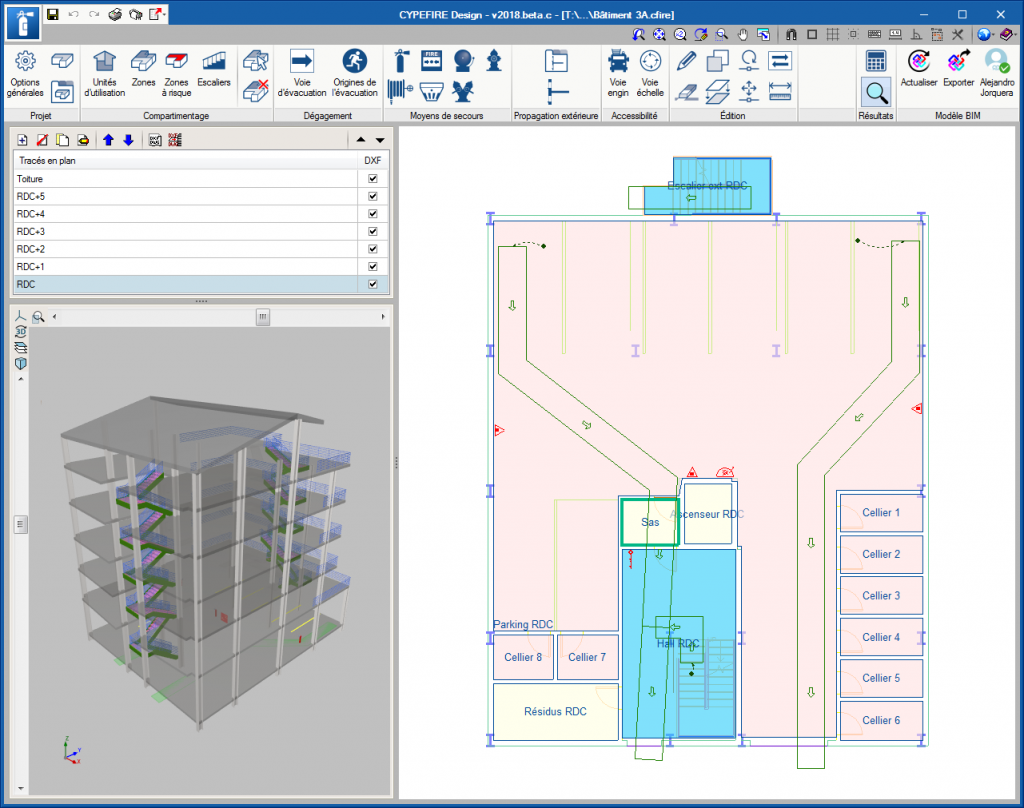

• Vías de evacuación
  Con ella se realiza la distribución de las vías de evacuación. Esta es una de las tareas más importantes para un proyectista, ya que permitirá a los ocupantes del edificio abandonarlo de la manera más rápida y segura en caso de incendio.

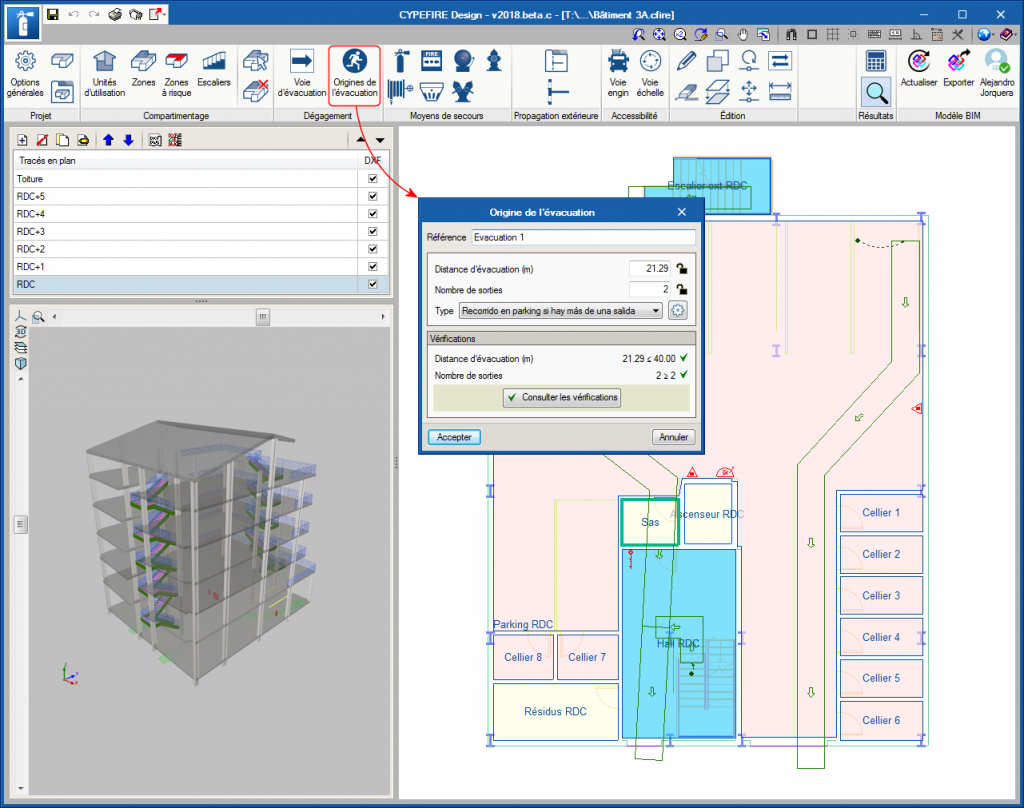

• Orígenes de evacuación
  Desde aquí se realiza la asignación de las comprobaciones de recorridos a las vías de evacuación definidas. Normalmente el usuario sólo asignará comprobaciones en las vías de evacuación que considere más desfavorables.

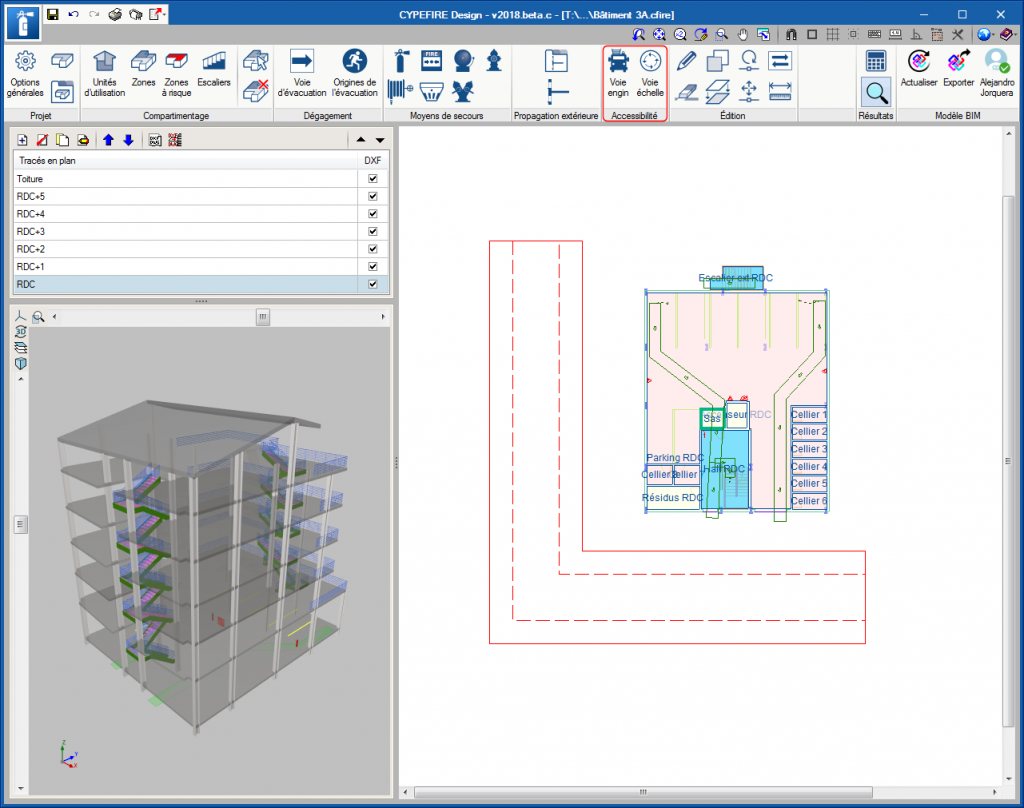

Accesibilidad de bomberos

El bloque "Accesibilidad" dispone de dos herramientas que permiten realizar las comprobaciones referentes a la accesibilidad de los bomberos hasta el lugar del incendio. Las diferentes normas proponen dos tipos de exigencias:

• Vial de aproximación
  Un vial de aproximación con las características geométricas y de resistencia propuestas por la norma para que el vehículo contra incendios sea capaz de alcanzar el edificio en llamas.

• Espacio de maniobra
  Un espacio de maniobra cercano al edificio que permita al vehículo de bomberos situarse en la mejor posición para sofocar o evacuar a los ocupantes a través de la fachada.
