Creación manual de soluciones constructivas
Breve resumen de las vías para crear un elemento desde 0
Elementos multicapa

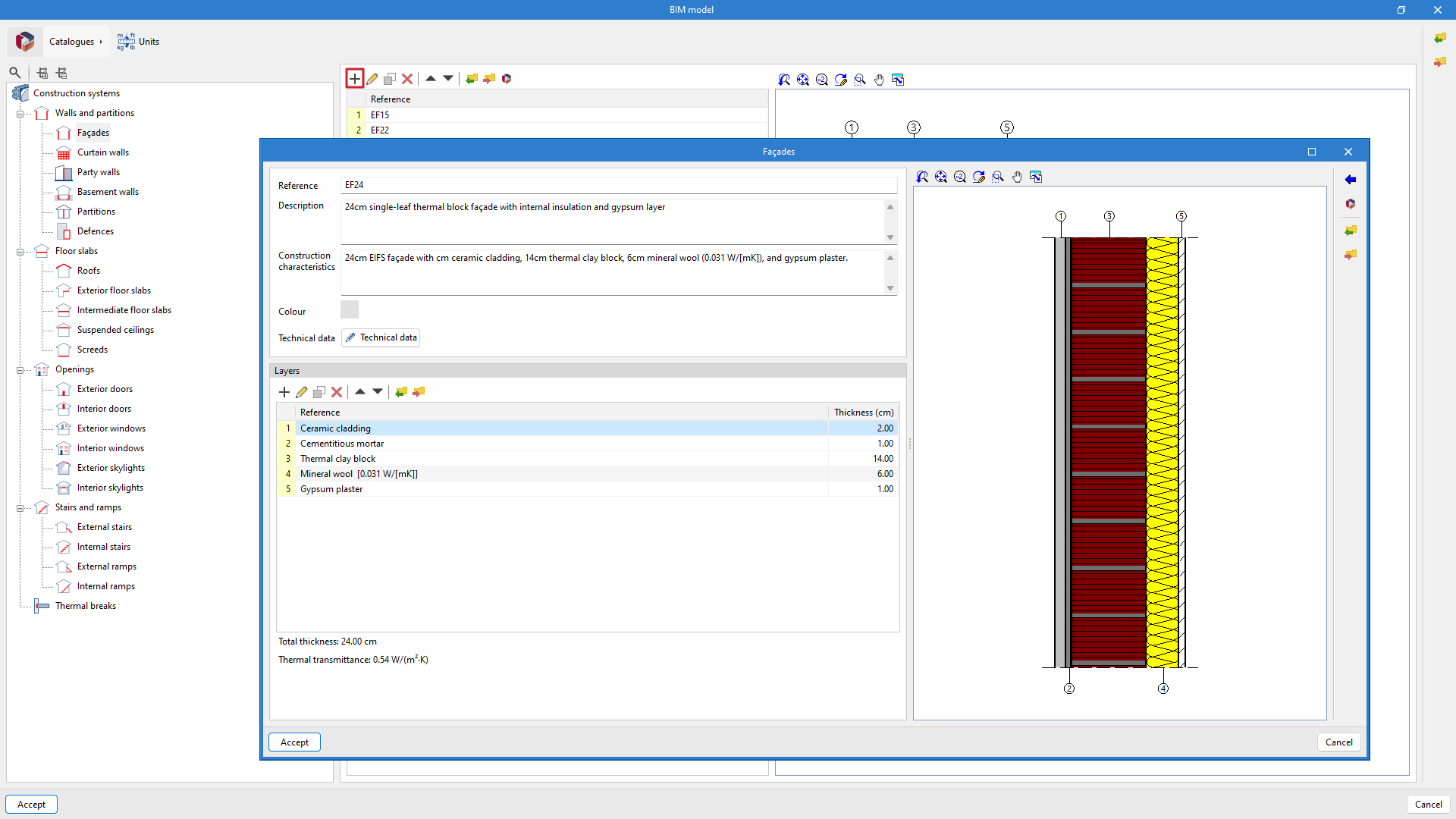

Definición manual de las capas de una solución constructiva
En CYPE Construction Systems, la creación de soluciones constructivas se puede realizar de diversas maneras: creando nuevas soluciones, descargándolas desde catálogos de fabricantes, o importando soluciones utilizadas en otros proyectos.

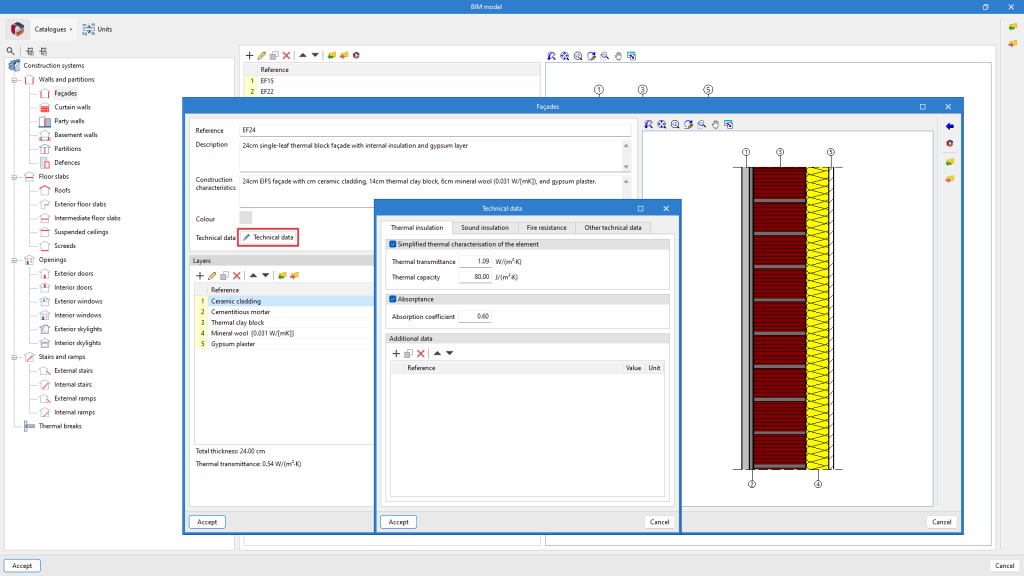

Al crear o editar una solución constructiva es posible indicar sus propiedades generales mediante los campos “Descripción” y “Características constructivas”. Además, de asignar un color para diferenciar de forma visual los elementos constructivos la visualización de la solución constructiva en el modelo BIM.

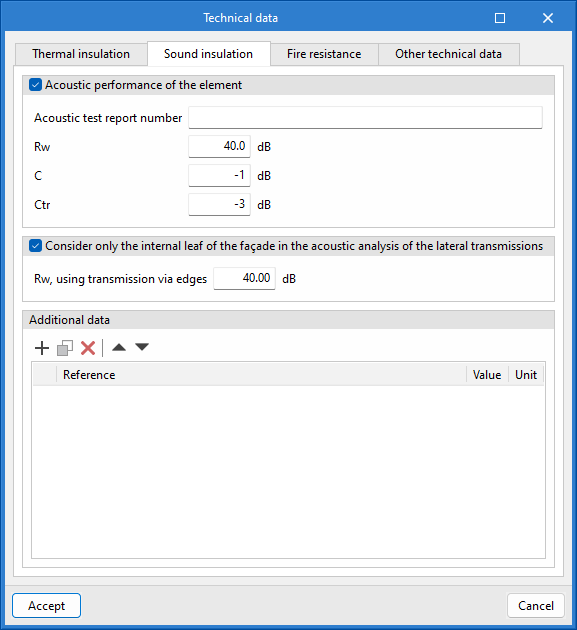

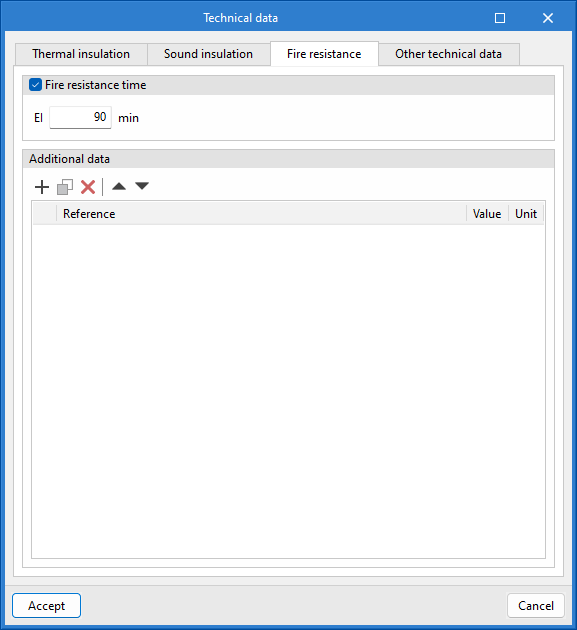

Dentro de "Otros datos técnicos" el usuario puede crear nuevos conjuntos de datos y añadir parámetros personalizados manualmente. En el resto de categorías se pueden encontrar algunos parámetros predefinidos, así como, una lista para introducir parámetros personalizados.
Creación de "Capas"
Cada capa tiene una descripción y un grupo de parámetros relacionados con sus propiedades físicas como su espesor y densidad. También podemos indicar la presencia de una banda elástica perimetral en la capa. De forma opcional, es posible introducir el valor de los parámetros relacionados con sus propiedades térmicas.
Para poder representar el sistema en la vista 3D y en los listados justificativos, es posible indicar un color para la solución completa y un color y una trama para el material de cada capa.
Toda la información de una solución constructiva o de una capa de ella puede exportarse en un fichero con el objeto de poder emplearla en múltiples proyectos.
La aplicación incluye, por defecto, materiales para las capas basadas en normas u otros documentos oficiales con las que el usuario pude definir sus soluciones constructivas.
