Bibliothèques de détails constructifs pour structures
Introduction
La Bibliothèque de détails constructifs pour structures est un outil permettant d'insérer dans AutoCAD® les détails constructifs inclus dans les bibliothèques de CYPE (Détails constructifs métalliques, de béton et mixtes ; et Détails constructifs des planchers inclinés).
Cette application est exécutée à partir du groupe de logiciels « Documentation de projet » dans le CYPE Menu. Elle n'est pas installée dans AutoCAD®, mais reste dans une palette flottante, à partir de laquelle le détail sélectionné peut être glissé et déposé dans la zone de dessin de AutoCAD®.
Les détails sont organisés en dossiers par thèmes afin d'accélérer leur localisation et leur sélection. L’application comprend également des options permettant de personnaliser l'épaisseur et la couleur des stylos.
| Note : |
|---|
| Il est possible d'insérer des détails dans AutoCAD® (toute version 32 bits ou 64 bits) ou dans toute autre application compatible (de Autodesk ou d'un autre fabricant de logiciels) qui permet l'importation de dessins par glisser-déposer. |
Environnement de travail

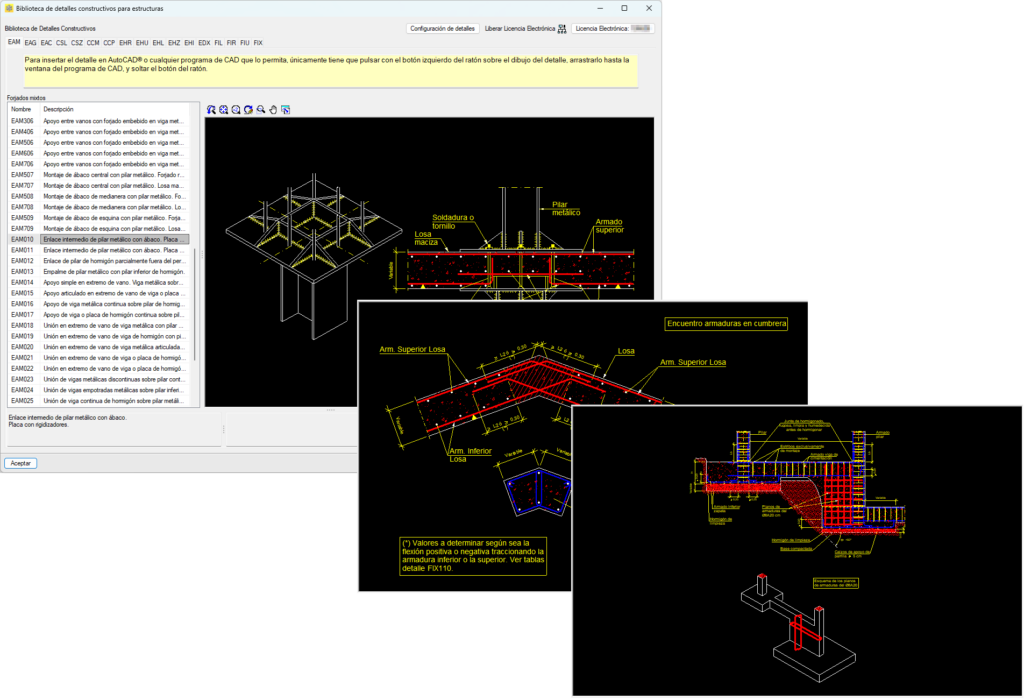

La Bibliothèques de détails constructifs pour structures présente un environnement graphique simple et intuitif organisé en trois parties principales :
- la zone supérieure, où se trouvent les dossiers qui organisent les détails constructifs et l'outil ‘Configuration de détails’ ;
- la zone centrale, qui présente sur le côté gauche une liste des détails inclus dans chaque dossier et sur le côté droit une zone graphique avec un aperçu du détail sélectionné ;
- et la zone inférieure, qui fournit des informations spécifiques sur le détail sélectionné.
Configuration de détails
L'outil ‘Configuration de détails’ situé en haut de l'interface permet de personnaliser le détail sélectionné. Il est possible de modifier l'épaisseur et la couleur des stylos, ainsi que le nom et la visibilité des calques. Les modifications peuvent être visualisées à partir de la zone graphique une fois que la configuration a été acceptée.
Cette configuration peut être modifiée ultérieurement à partir du ‘Gestionnaire des propriétés des calques’ de AutoCAD®, une fois que le détail a été saisi dans le logiciel.
Sortie de résultats
Exportation vers AutoCAD®

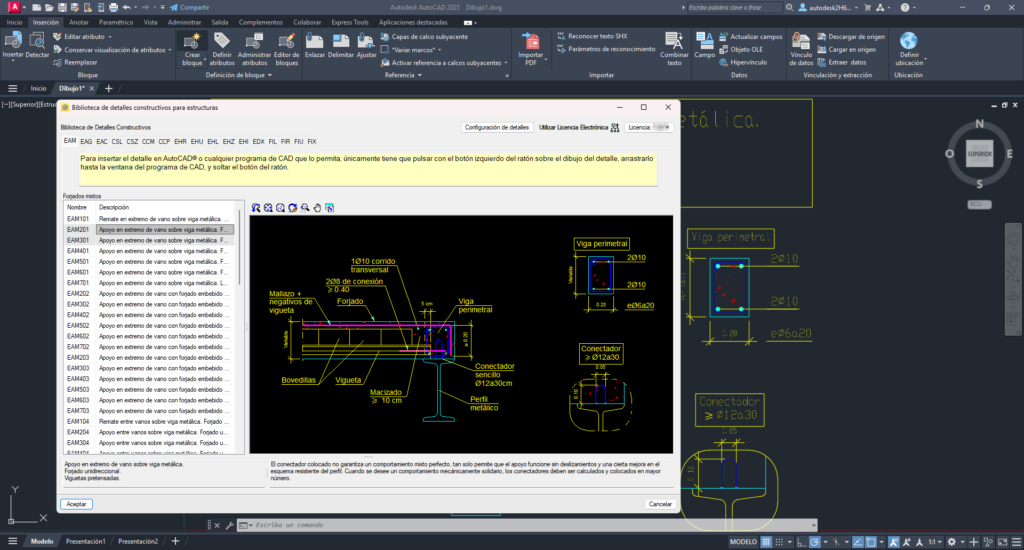

Pour insérer le détail dans un dessin AutoCAD® ouvert, il suffit de le faire glisser de la zone graphique de la bibliothèque vers la zone de dessin AutoCAD®. Vous serez alors invité à définir le point d'insertion, le facteur d'échelle et l'angle de rotation.
Le détail sera ajouté en tant que bloc modifiable à l'aide de l'éditeur de blocs de AutoCAD®.
Exportation au format DWG
Si vous souhaitez enregistrer le détail constructif au format DWG, vous pouvez le faire glisser directement de la zone graphique de la bibliothèque vers un dossier de votre ordinateur. Il sera sauvegardé dans un fichier séparé, prêt à être utilisé ultérieurement.
