CYPE 3D - Onglet 'Calcul'
Options de l'onglet ‘Calcul’

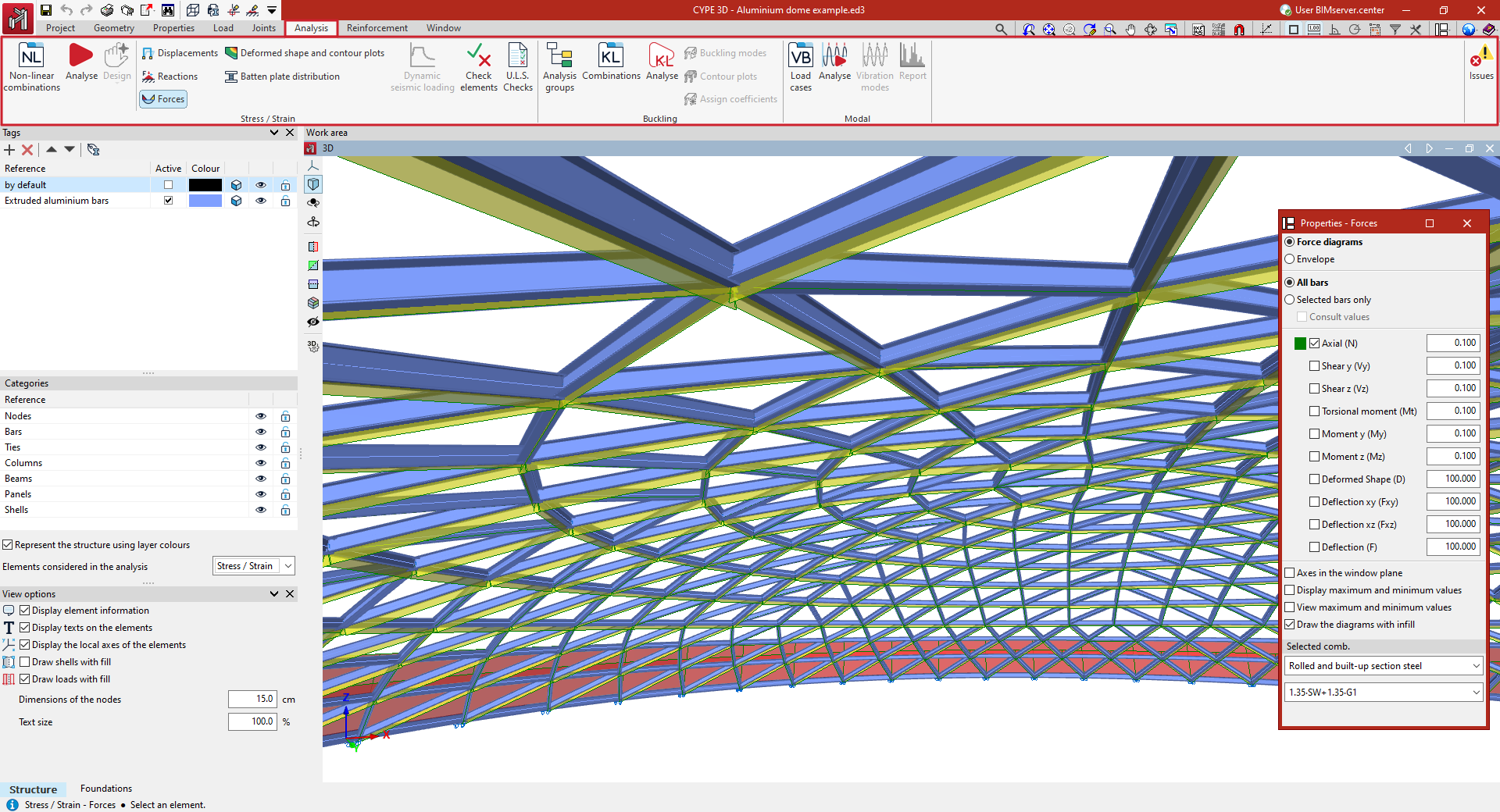

L'onglet supérieur ‘Calcul’ (accessible dans l'onglet inférieur ‘Structure’) contient les options de calcul et de dimensionnement des éléments de la structure, ainsi que celles permettant de consulter les résultats du calcul tels que les déplacements, les contraintes et les vérifications effectuées.
Le bloc ‘Contrainte / Déformation’, à gauche, contient les options permettant d'effectuer l'analyse contrainte-déformation de la structure et de consulter les résultats. Il comprend :
- Les options permettant de définir des combinaisons non linéaires, d'effectuer le calcul et le dimensionnement de la structure, ainsi que le dimensionnement d'éléments spéciaux tels que les assemblages, les poteaux, les poutres ou l'épaisseur du revêtement ignifuge ;
- Et les options permettant de consulter les déplacements des nœuds, les réactions des appuis, les f efforts dans les barres et des bandes d'intégration, la déformée et les isovaleurs, et les barrettes de liaison, ainsi que d'obtenir le récapitulatif des résultats de l'action sismique, d'effectuer la vérification des éléments et d'obtenir des récapitulatifs détaillés des vérifications des états limites ultimes (E. L.U.) correspondant à la norme sélectionnée.
Plus à droite se trouvent les blocs d'options suivants, qui permettent des analyses spécifiques plus avancées :
- Le bloc ‘Flambement’ contient les options pour effectuer une analyse de flambement linéaire, qui détermine les facteurs de charge critiques et les déformations de flambement de la structure pour chaque combinaison analysée ;
- Et le bloc ‘Modale’, les options pour effectuer une analyse modale des vibrations de la structure, qui détermine les fréquences, les périodes et les formes modales, les coefficients de participation et les pourcentages de masse mobilisée dans les directions de l'analyse pour chaque mode.
Le logiciel propose également un outil permettant d'afficher ou de masquer à l'écran des ‘Incidents’ sous forme de messages d'alerte ou d'erreur.
Consultation des déplacements et des rotations dans les nœuds
Les déplacements et les rotations dans les nœuds après le calcul de la structure peuvent être consultés avec l'option suivante, disponible dans le bloc ‘Contrainte / Déformation’ de la barre d'outils supérieure, dans l'onglet supérieur ‘Calcul’ (accessible à partir de l'onglet inférieur ‘Structure’).
Déplacements

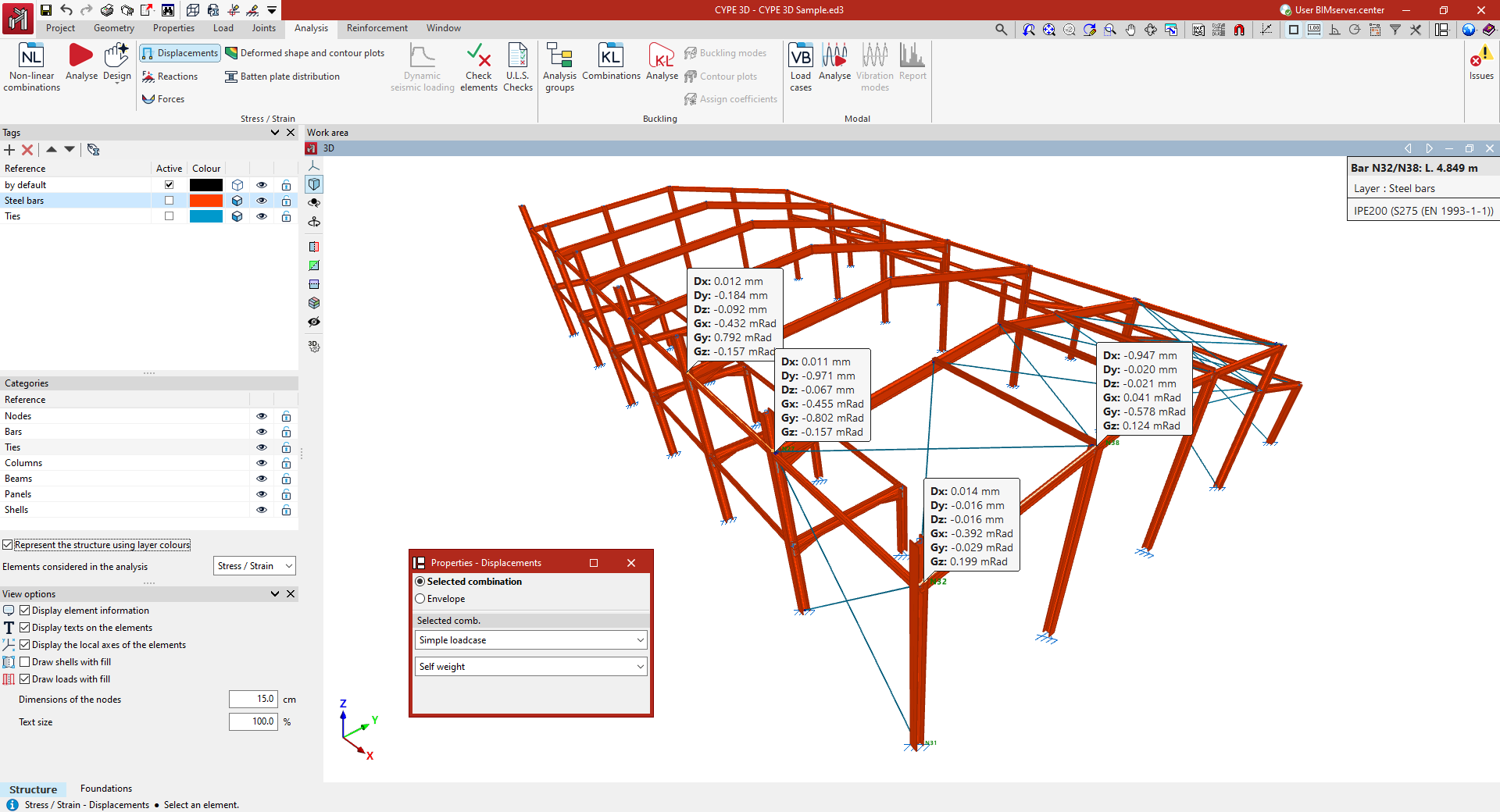

L'option ‘Déplacements’ permet de visualiser les déplacements et les rotations des deux nœuds d'extrémité d'une barre.
En cliquant avec le bouton gauche de la souris sur une barre, le logiciel affiche les déplacements et les rotations dans les trois directions de l'espace de chacun des nœuds d'extrémité.
Les valeurs affichées sont référencées par rapport aux axes globaux du modèle. Le signe positif d'un déplacement se réfère à la direction positive de chaque axe. En revanche, une rotation se référant à un axe indique une rotation autour de cet axe, et est positive dans le sens inverse des aiguilles d'une montre.

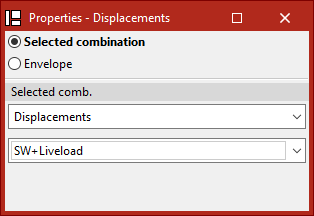

Dans la boîte de dialogue ‘Propriétés - Déplacements’ qui apparaît, vous pouvez choisir entre deux options :
- Si vous choisissez ‘Combinaison sélectionnée’, l'hypothèse ou la combinaison d'hypothèses à consulter doit être spécifiée dans les menus déroulants inférieurs :
- En sélectionnant ‘Hypothèse simple’ dans le premier menu déroulant, il est possible de choisir une hypothèse de charge donnée parmi celles qui sont disponibles.
- En sélectionnant le groupe ‘Déplacements’ dans le premier menu déroulant, il est possible de choisir une combinaison spécifique d'hypothèses appartenant à ce groupe.
- Les groupes de combinaisons d'hypothèses associés aux différents matériaux (‘Acier laminé et reconstitué soudé’, ‘Acier formé à froid’, ‘Bois’, ‘Aluminium’ et ‘Béton’) sont également disponibles.
- Si l'option ‘Enveloppes’ est choisie, le logiciel doit afficher les valeurs maximales et minimales de l'enveloppe des combinaisons d’hypothèses. Ces valeurs peuvent ne pas être concomitantes, c'est-à-dire que la valeur maximale du déplacement ou de la rotation dans une direction donnée ne doit pas nécessairement se produire en même temps que les valeurs dans une autre direction.
Pour masquer les informations affichées, cliquez à nouveau avec le bouton gauche de la souris sur la barre.
Consultation des réactions dans les appuis

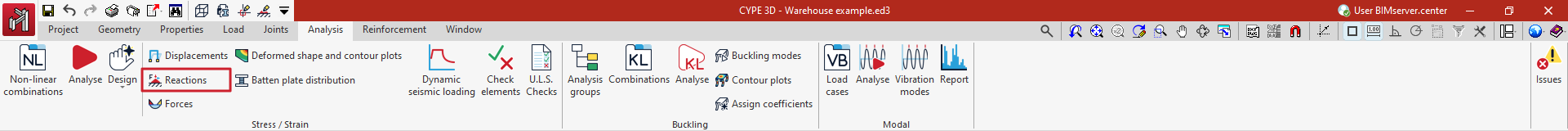

La consultation des réactions dans les appuis après le calcul de la structure se fait avec l'option suivante, disponible dans le bloc ‘Contrainte / Déformation’ de la barre d'outils supérieure, dans l'onglet supérieur ‘Calcul’ (accessible à partir de l'onglet inférieur ‘Structure’).
Réactions

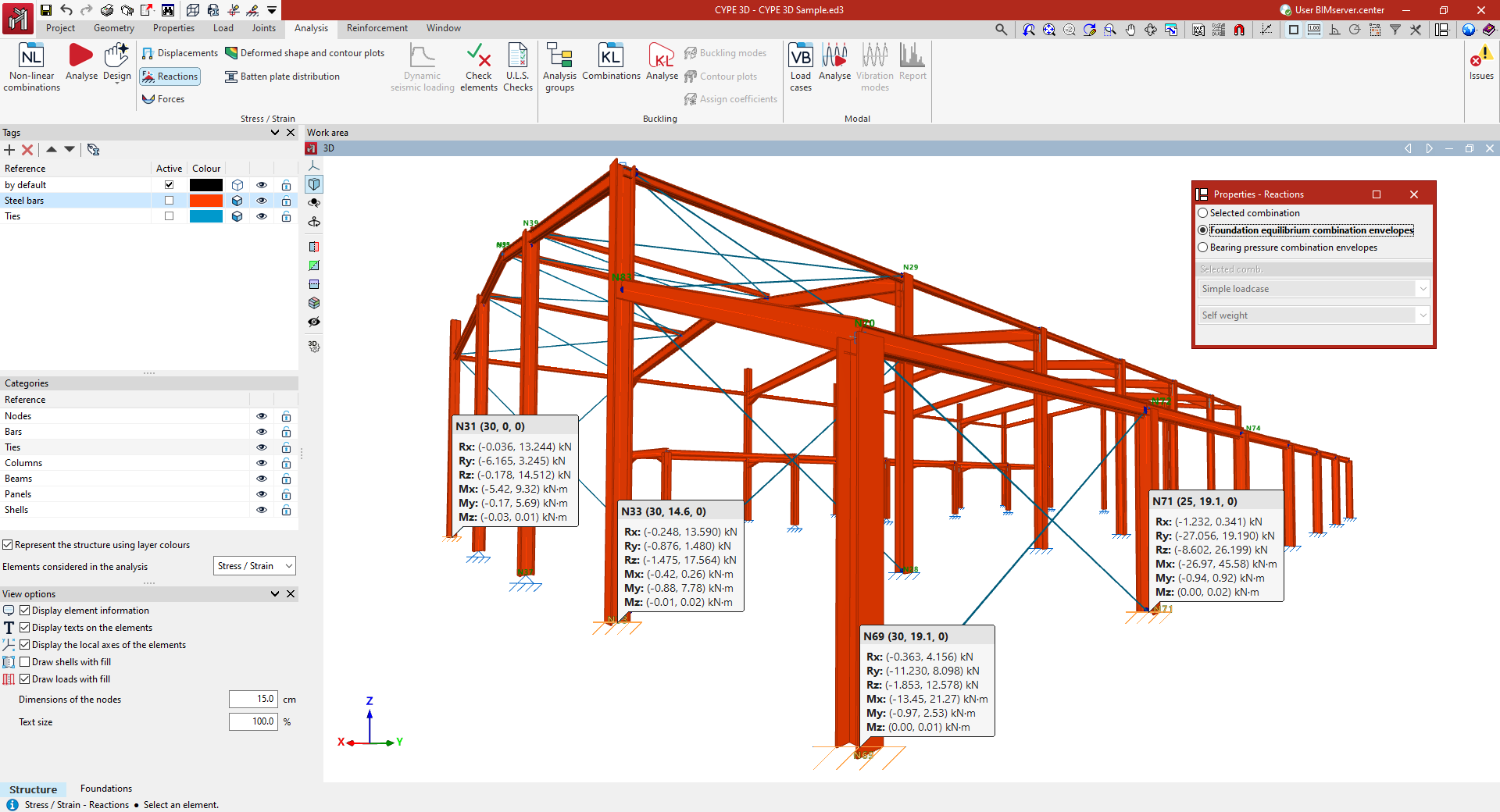

L'option ‘Réactions’ permet d'afficher les réactions dans les appuis ou les liaisons extérieures, c'est-à-dire les forces exercées sur la structure modélisée par le terrain ou les éléments d’appuis.
En cliquant avec le bouton gauche de la souris sur un nœud défini avec une liaison extérieure, le logiciel affiche les forces et les moments de réaction dans les trois directions de l'espace.
Les valeurs des réactions sont référencées par rapport aux axes globaux du modèle. Une force de réaction avec un signe positif suit la direction positive de l'axe. Les moments référencés à un axe indiquent une rotation autour de cet axe, étant positifs dans le sens inverse des aiguilles d'une montre.

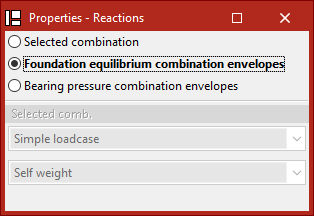

Dans la boîte de dialogue ‘Propriétés - Réactions’ qui apparaît, vous pouvez choisir entre trois options.
- En choisissant ‘Combinaison sélectionnée’, il faut spécifiez l’hypothèse ou la combinaison d’hypothèses à consulter.
- En sélectionnant ‘Hypothèse simple’, il est possible de choisir une hypothèse spécifique dans le menu déroulant pour consulter les réactions dans l'appui qui lui sont associées.
- Les autres options du menu déroulant correspondent aux différents groupes de combinaisons d'hypothèses définies dans le modèle (‘Déplacements’, ‘Acier laminé et reconstitué soudé’, ‘Acier formé à froid’, ‘Bois’, ‘Aluminium’, ‘Béton’, ‘Béton dans les fondations’ et ‘Contraintes sur le terrain’).
- En choisissant ‘Enveloppes des combinaisons d'équilibre de fondation’, les valeurs maximales et minimales du groupe de combinaisons utilisées dans les vérifications d'équilibre des éléments de fondation sont affichées.
- En choisissant ‘Enveloppes des combinaisons de contrainte sur le terrain’, les valeurs maximales et minimales du groupe de combinaisons utilisées dans les vérifications des contraintes sur le terrain sont affichées.
Les valeurs ne doivent pas nécessairement coïncider entre les deux dernières, puisque les coefficients de majoration et de combinaison sont différents pour chaque combinaison d'hypothèses.
Enfin, pour masquer les informations affichées, faites à nouveau clic gauche sur l‘appui.
Consultation des efforts

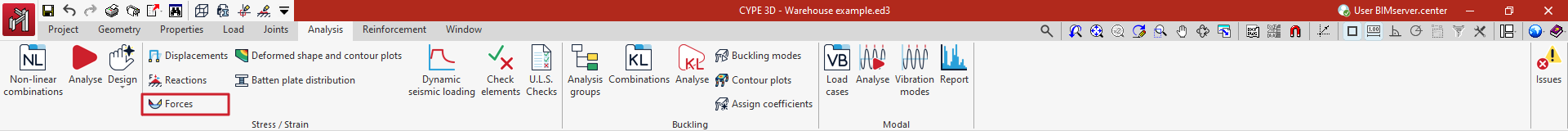

La consultation des efforts après le calcul de la structure se fait avec l'option suivante, disponible dans le bloc ‘Contrainte / Déformation’ de la barre d'outils supérieure, dans l'onglet supérieur ‘Calcul’ (accessible à partir de l'onglet inférieur ‘Structure’).
Efforts

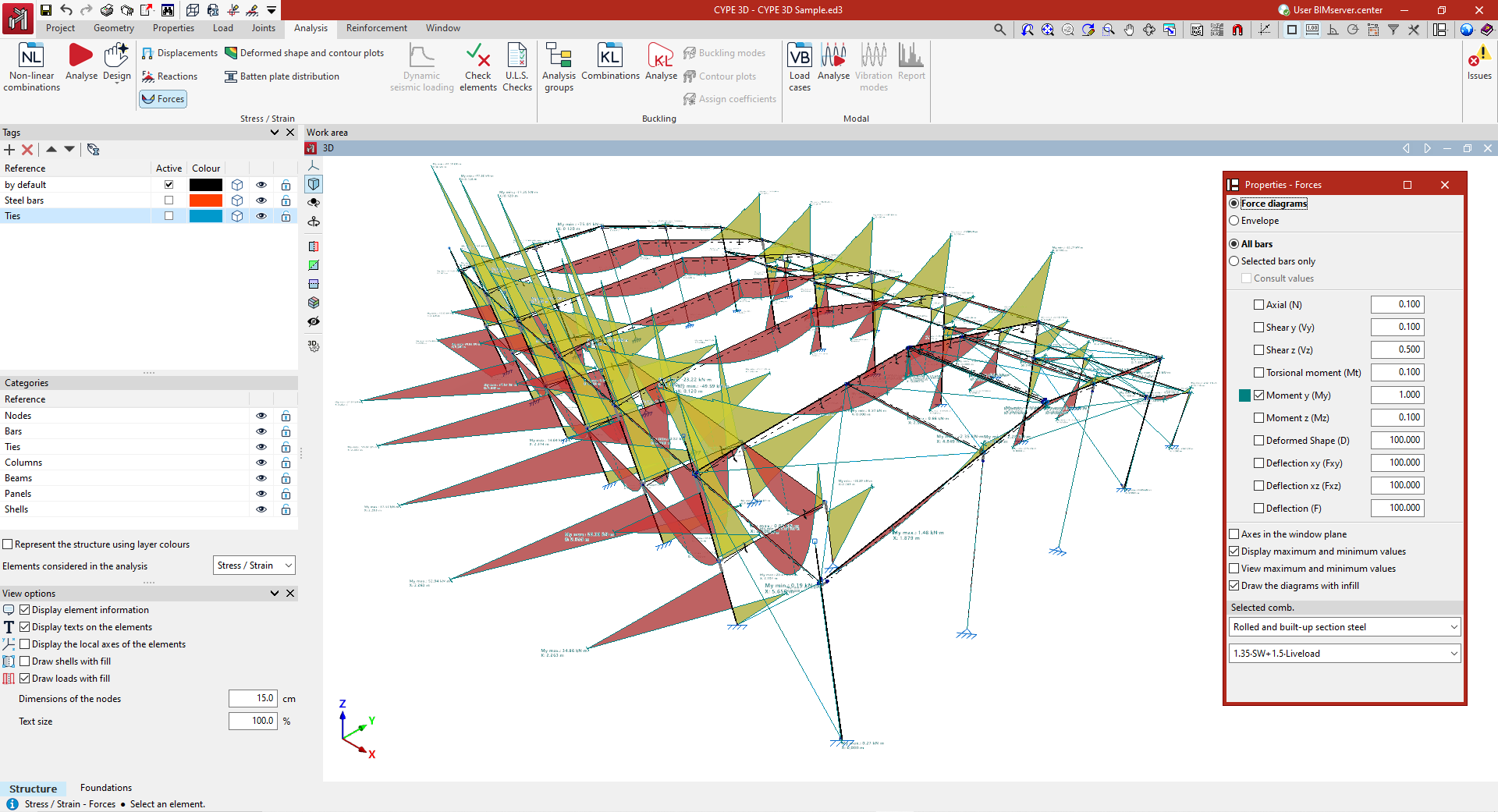

L'option ‘Efforts’ permet de tracer à l'écran les graphiques d’efforts, de flèche, de déformée et de tension des barres et des bandes d'intégration des plaques.
Sélection des efforts
Dans la boîte de dialogue ‘Propriétés - Efforts’ qui apparaît, vous pouvez choisir entre trois options.
- Si l'option ‘Diagrammes’ est sélectionnée, l'hypothèse ou la combinaison d'hypothèses à consulter doit être indiquée dans la section ‘Comb. sélectionnée’ au bas de la fenêtre. Pour ce faire, le logiciel permet de choisir entre différents groupes de combinaisons dans les menus déroulants.
- Si ‘Enveloppes’ est sélectionné, le logiciel dessine les valeurs maximales et minimales de l'enveloppe d’efforts de toutes les combinaisons utilisées dans le calcul.
Les barres à consulter doivent ensuite être sélectionnées.
- Si l'option ‘Toutes les barres’ est cochée, les courbes de contraintes sélectionnées seront tracées pour toutes les barres de la structure.
- Si l'option ‘Seulement les barres sélectionnées’ est cochée, il faut cliquer sur chaque barre pour que les graphiques d’efforts soient dessinés.
- En activant la case ‘Consulter les valeurs’, le curseur de la souris peut être déplacé le long des barres pour afficher une boîte d'information avec les valeurs calculées au point indiqué.
Parmi les grandeurs qui peuvent être consultées en activant les cases de la partie centrale du dialogue, se trouvent les suivantes :
- L’effort normal, l’effort tranchant et le moment de flexion dans les deux directions (‘Effort Tranchant y’, ‘Effort Tranchant x’, ‘Moment y’ y ‘Moment z’), le ‘Moment torsion’, la ‘Flèche xy’ et la ‘Flèche xz’, qui correspondent aux deux plans du profil, et la "Flèche" totale combinée ;
- Avec les options ‘Diagrammes’ et ‘Toutes les barres’ sélectionnées, il est également possible d'afficher la ‘Déformée’ de la structure ;
- Et si la visualisation des ‘Enveloppes’ est activée, en plus des efforts et des déformées, le logiciel permet de visualiser des informations sur le rapport contrainte-taux de travail. Ce graphique permet d'examiner quelles régions des barres sont conformes ou non conformes.
Chacun des graphiques est dessiné dans une couleur différente. Cela permet de distinguer les graphiques à l'écran lorsque plusieurs graphiques sont activés en même temps.
De plus, à droite de chacune des grandeurs, le facteur d'échelle peut être modifié pour changer la taille de la représentation des graphiques à l'écran.
Autres options de configuration
Les options suivantes permettent de configurer la visualisation des diagrammes d’efforts :
- L'option ‘Axes du plan de la fenêtre’ permet d'afficher les graphiques d’efforts dans un système de coordonnées dont les axes sont construits sur le plan de la fenêtre. Cela peut être utile pour rendre les graphiques visibles dans certaines vues.
- L'option ‘Dessiner valeurs maximales et minimales’ ajoute sur chaque graphique les informations sur les valeurs maximales et minimales qu'ils atteignent, ainsi que la position à laquelle ils se produisent.
- Enfin, si un seul graphique est activé, l'option ‘Voir valeurs maximales et minimales’ peut être sélectionnée. Dans ce cas, il faut passer le curseur de la souris sur les barres pour que le logiciel affiche les valeurs maximales et minimales de chacune d'entre elles.
- Il est également possible de configurer la visualisation des diagrammes d’efforts de manière à ce qu'ils soient affichés en couleur en activant la case ‘Dessiner les diagrammes avec remplissage’.
- Si l'option ‘Dessiner contraintes avec isovaleurs’ est désactivée lors de l'affichage du graphique contrainte-taux de travail, les sections de barres dans lesquelles la contrainte est conforme aux limitations normatives sont affichées en vert, et celles qui ne sont pas conformes sont affichées en rouge. Si l'option ‘Dessiner contraintes avec isovaleurs’ est activée, les valeurs du graphique des contraintes sont détaillées à l'aide d'une gamme de couleurs, indiquant une valeur comprise entre zéro et la valeur maximale de la contrainte. La légende en bas de l'écran permet d'interpréter ces couleurs.
Licences et modules associés
Les logiciels CYPE sont activés au moyen de licences électroniques qui peuvent contenir un ou plusieurs modules. La liste des modules compatibles avec chaque logiciel peut varier en fonction du produit acquis et du type de licence.
Pour consulter la liste des modules compatibles avec ce logiciel, vous pouvez accéder à 'Modules des logiciels CYPE'.
Veuillez noter que la liste des modules disponibles dans la licence dépend du produit acquis.
