CYPE 3D - Onglet 'Géométrie'
Options de l’onglet ‘Géométrie’

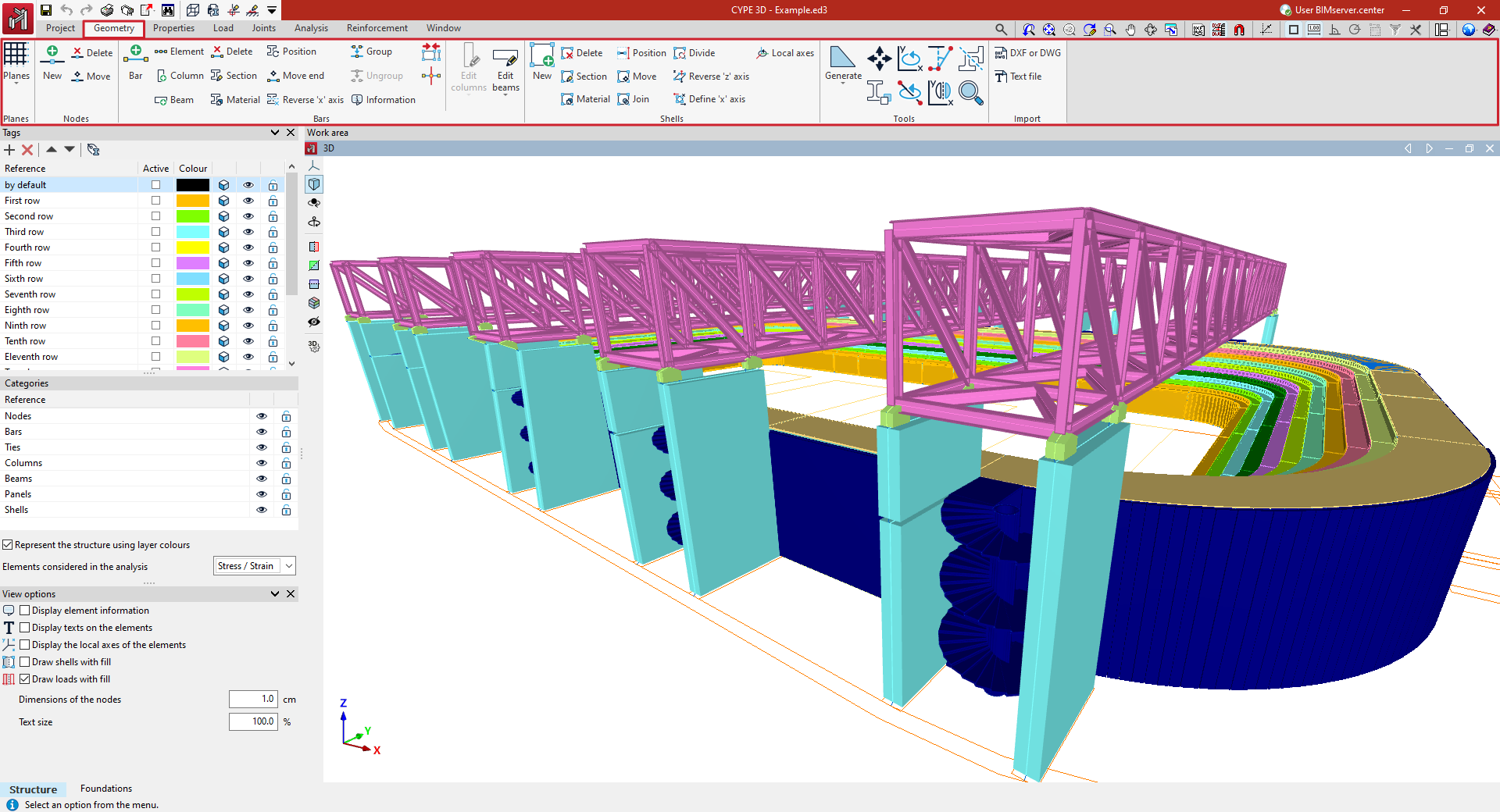

L'onglet supérieur ‘Géométrie’ (accessible depuis l'onglet inférieur ‘Structure’) contient les options permettant de définir les plans de référence et de saisir la géométrie des nœuds, des barres et des plaques dans le modèle, ainsi que divers outils d'édition et l'importation de fichiers .dwf ou .dwg et de fichiers texte. Il comprend les éléments suivants :
- Dans le bloc ‘Plans’, les options de saisie et de gestion des quadrillages, des niveaux, des cotes et des lignes de référence, qui permettent de saisir les éléments de la structure ;
- Dans le bloc ‘Nœuds’, les options de saisie des nœuds de la structure ;
- Dans le bloc ‘Barres’, les options de saisie de la géométrie des éléments, des pièces, des poteaux et des poutres de la structure, ainsi que les options d'édition de leur section et de leur matériau, de leur disposition et de leur regroupement ;
- Dans le bloc ‘Plaques’, les options de saisie et d'édition de la géométrie des plaques de la structure, de leur section et de leur matériau ;
- Dans le bloc ‘Outils’, les options permettant la génération automatique de la géométrie de la structure, ainsi que les outils pour l'éditer ;
- Et dans le bloc ‘Importation’, les options permettant d'importer la géométrie de la structure à partir des informations contenues dans les fichiers . dxf ou .dwg ou de fichiers texte.
Introduction des nœuds

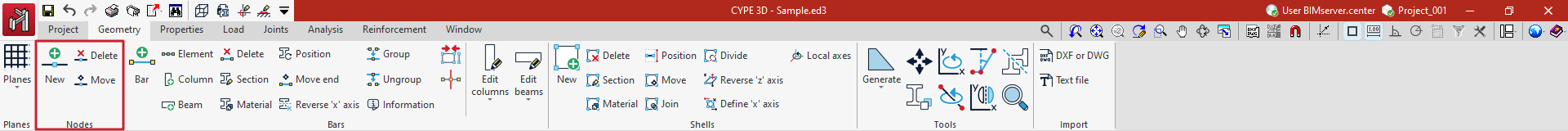

Les nœuds peuvent être introduits à l'aide des outils disponibles dans le bloc ‘Nœuds’ de la barre d'outils supérieure, dans l'onglet supérieur ‘Géométrie’ (accessible à partir de l'onglet inférieur‘Structure’).
Nouveau
L'option ‘Nouveau’ permet d'introduire un nouveau nœud dans la structure. Il est possible d'introduire un nœud de plusieurs manières :
Introduction de nœuds sur des lignes de référence ou des barres

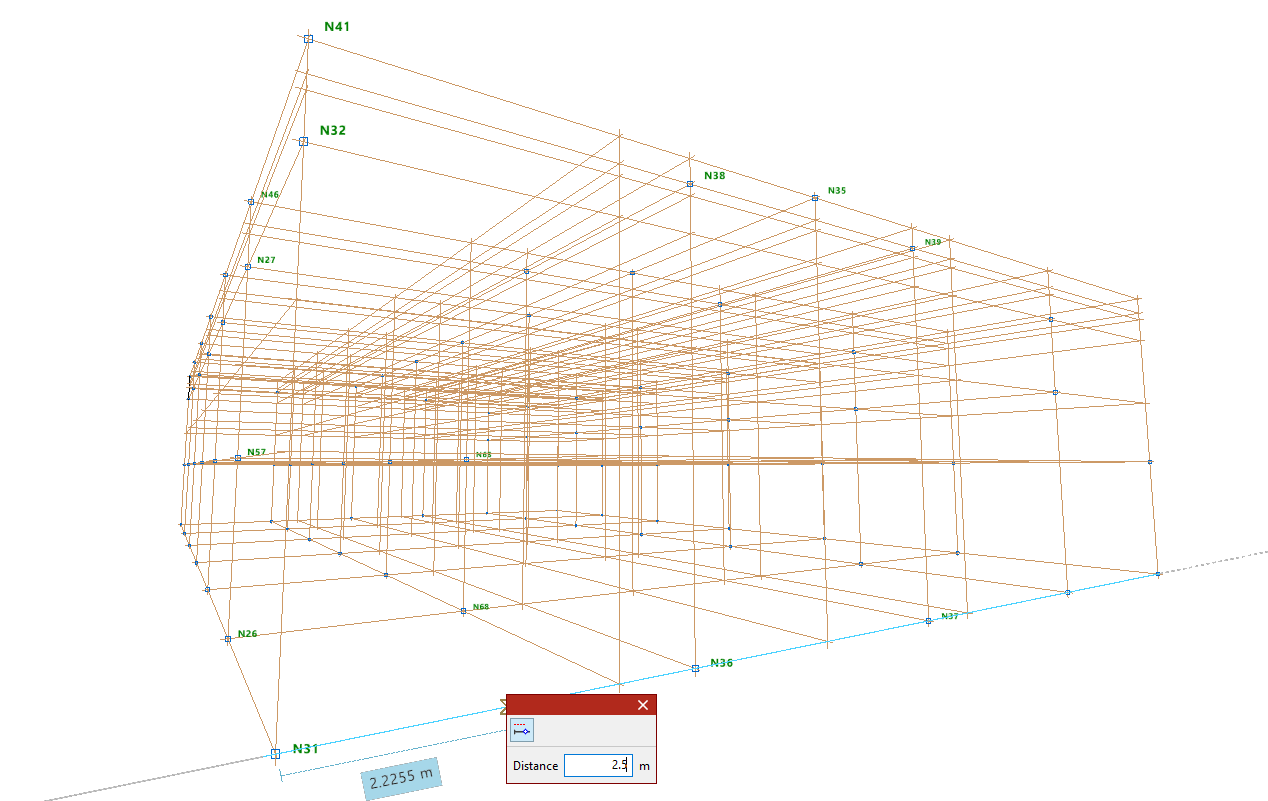

Après avoir sélectionné l'option ‘Nouveau’, cliquez sur une ligne de référence ou une barre avec le bouton gauche de la souris dans la zone de travail à la position souhaitée.
| Note : |
|---|
| Pour activer la visibilité des lignes de référence, utilisez l'option ‘Références’ du menu ‘Plans’ de l'onglet ‘Géométrie’. L'utilisateur peut utiliser les ‘Captures sur fonds de plan’ et les ‘Accrochages aux objets’ pour entrer dans le nœud. L'option ‘Permet de coter lors de l'introduction de chaque élément’ peut également être utile pour écrire la ‘Distance’ à laquelle le nœud est situé par rapport au point de référence indiqué. Ces options se trouvent dans la barre d'outils en haut à droite. |
Introduction de nœuds numériquement ou par coordonnées
Il est également possible de saisir un nœud en tapant directement ses coordonnées.

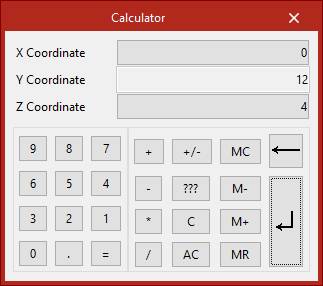

Pour ce faire, après avoir sélectionné l'option, cliquez sur le clavier numérique de l'ordinateur. Une ‘Calculatrice’ apparaît alors à l'écran, permettant de saisir les coordonnées X, Y et Z.
| Note : |
|---|
| Pour saisir le nœud par coordonnées, il est également possible d'utiliser l'option ‘Introduction par coordonnées’ dans la barre d'outils en haut à droite. |
Introduction directe de nœuds
Si la fenêtre correspond à une vue 2D, il est possible de faire clic gauche sur n'importe quel point du plan pour saisir le nœud.
Effacer
L'option ‘Effacer’ permet de supprimer un nœud ou un ensemble de nœuds. Pour ce faire, sélectionnez un à un tous les nœuds à supprimer ou dessinez une boîte de sélection les englobant à l'aide du bouton gauche. Appuyez ensuite sur le bouton droit.
| Note : |
|---|
| Lorsque les nœuds sont supprimés, les barres jusqu'à ces nœuds sont automatiquement supprimées aussi. |
Déplacer
L'option ‘Déplacer’ permet de déplacer un nœud vers une nouvelle position. Après avoir sélectionné l'option, cliquez sur le nœud avec le bouton gauche puis sur sa nouvelle position. Cette action modifiera également la géométrie des barres qui atteignent le nœud.
Dans le cas où vous ne souhaitez pas effectuer l'opération, le bouton droit vous permet d'annuler l'opération.
Introduction des barres

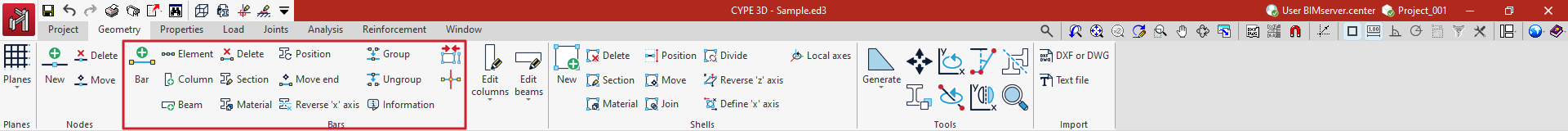

Les barres peuvent être introduites à l'aide des outils disponibles dans le bloc ‘Barres’ de la barre d'outils supérieure, dans l'onglet supérieur ‘Géométrie’ (accessible à partir de l'onglet inférieur ‘Structure’).
Barre
L'option ‘Barre’ permet d'insérer un nouveau membre dans le modèle.
Définition des propriétés de la barre

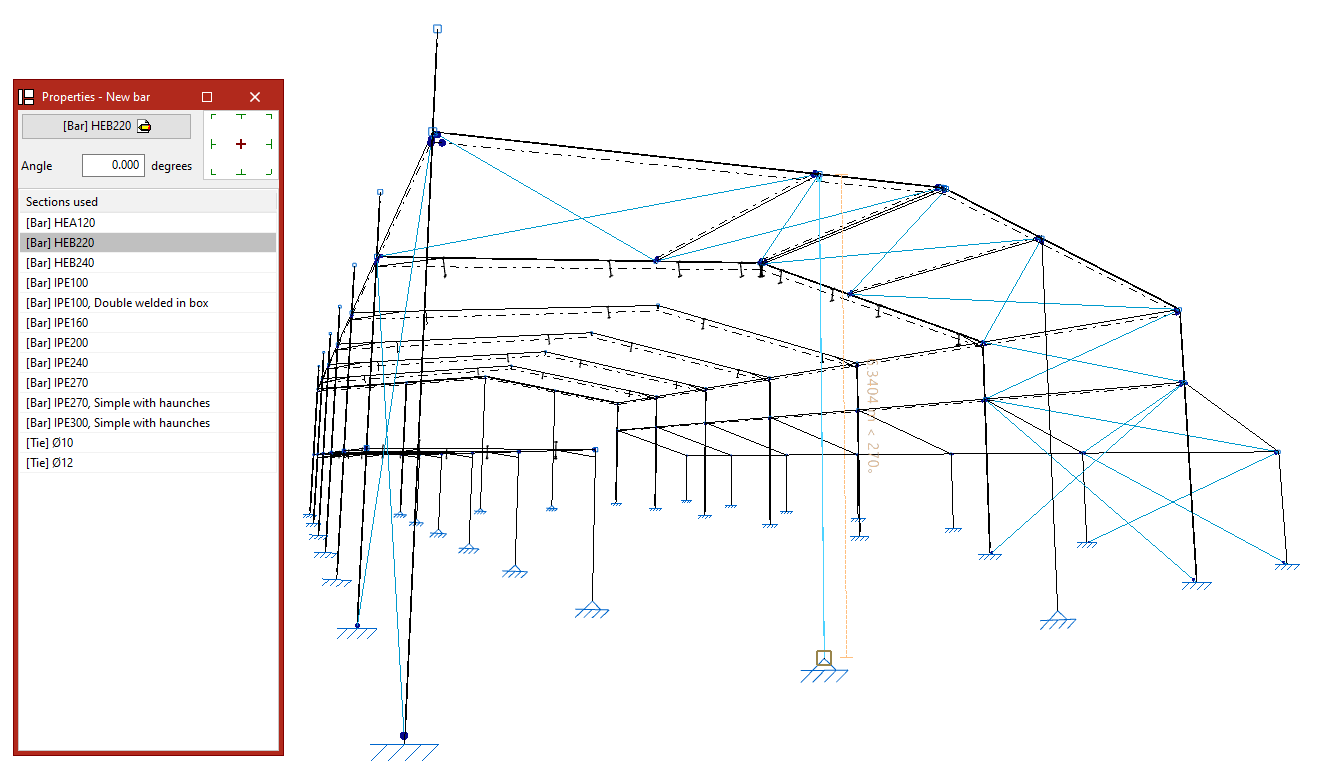

Dans le panneau ‘Propriétés - Nouvelle barre’ qui apparaît, le bouton principal permet de ‘Décrire’ le profilé.
Il est également possible de modifier l’angle et, à droite, la disposition par rapport à la ligne d'introduction.
Le tableau ci-dessous présente les ‘Profilés utilisés’ dans l’ouvrage. Chacun d'entre eux peut être sélectionné directement.
Introduction d'une barre dans l’aire de travail
Chaque barre étant définie par ses nœuds initial et final, il faut, pour la saisir, sélectionner deux points avec le bouton de gauche dans l’aire de travail.
Il peut s'agir de nœuds préalablement saisis avec les options du bloc ‘Nœuds’ ou de points dans l'espace restant à déterminer.
| Note : |
|---|
| L'utilisateur dispose de plusieurs aides pour introduire ces points dans la zone de travail. Dans le menu ‘Plan’, l'option ‘Références’ peut être sélectionnée et les options ‘Afficher la grille’ et ‘Lignes de référence’ peuvent être activées. L'option ‘Accrochage aux objets’ peut être utilisée pour activer les accroches d'autres éléments déjà insérés dans le modèle. Il est également utile de cliquer sur l'option ‘Permet de coter lors de l'introduction de chaque élément’ pour écrire la valeur de la ‘Longueur’ de la barre lors de sa saisie. Quant aux options ‘Orthogonalité’ et ‘Repérage polaire’, elles forcent la direction de la barre au moment de son introduction. Si souhaité, il est également possible de travailler en utilisant l’option ‘Introduction par coordonnées’, et si un modèle a été introduit dans le logiciel, les ‘Captures sur fonds de plan’ peuvent être utilisées. Ces options sont disponibles dans la barre d'outils en haut à droite. |
Introduction de barres consécutives
Après avoir saisi une barre, il est possible de saisir d'autres barres en faisant clic droit sur d'autres points. Pour terminer la saisie des barres, faites clic droit.
Génération de nœuds aux points de coupe des barres croisées

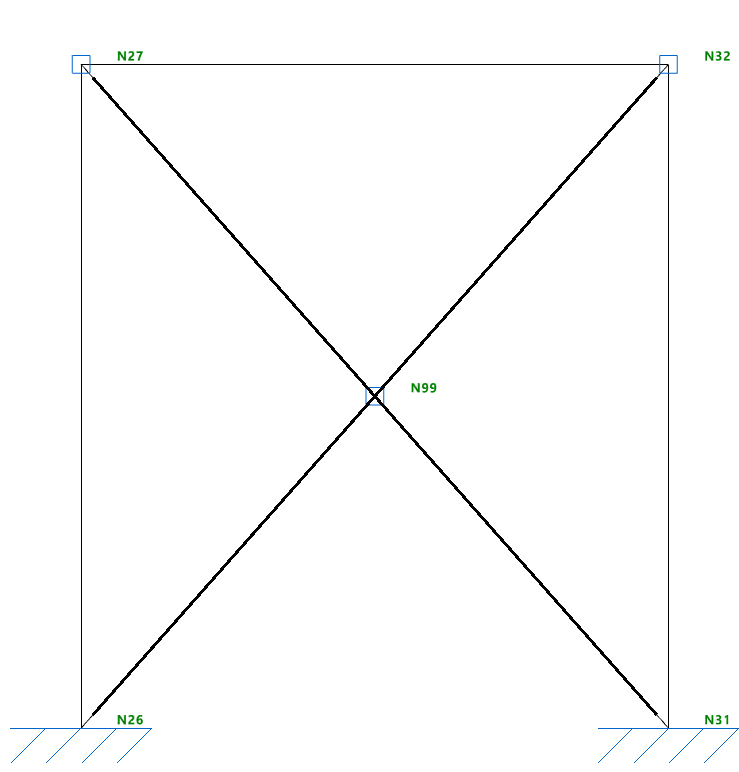

Lors de la saisie de deux barres, vous pouvez laisser l'option ‘Générer nœuds aux points de coupe’ activée dans le bloc ‘Barres’ afin que le logiciel génère automatiquement un nœud défini comme une liaison intérieure au point de contact des barres.

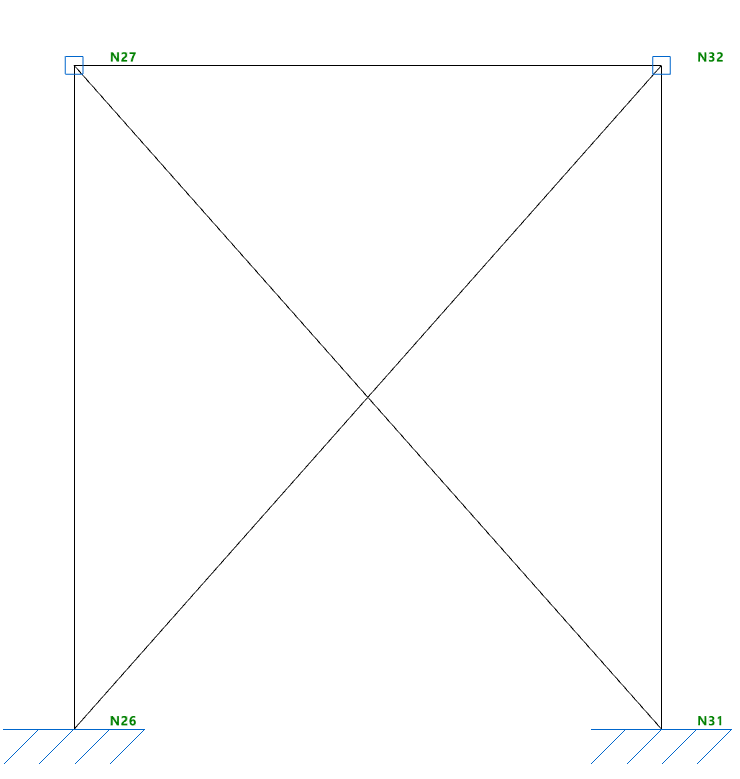

Si cette option est maintenue désactivée, les barres seront déliées dans le modèle et un nœud ne sera pas généré à leur point de coupe.
Borrar
L'option ‘Effacer’ permet de supprimer une barre.
Pour ce faire, une sélection individuelle est effectuée en faisant clic gauche sur chaque barre ou en dessinant une fenêtre de sélection. Si elle est dessinée de gauche à droite, cette fenêtre sélectionne les barres qui y sont entièrement contenues. Si elle est dessinée de droite à gauche, elle sélectionne les barres qui y sont entièrement ou partiellement contenues. Vous pouvez désélectionner une barre avec le bouton gauche de la souris en maintenant la touche Shift enfoncée.
En appuyant sur le bouton droit de la souris, le logiciel supprime les barres.
| Note : |
|---|
| Les nœuds formant les extrémités de la barre supprimée sont conservés dans le modèle. |
Déplacer extrémité
L'option ‘Déplacer extrémité’ permet de modifier la position d'un des nœuds aux extrémités d'une barre. Pour ce faire, sélectionnez le nœud en cliquant dessus avec le bouton gauche de la souris, puis cliquez sur sa nouvelle position.
