CYPE 3D - Onglet 'Propriétés'
Options de l’onglet ‘Propriétés’

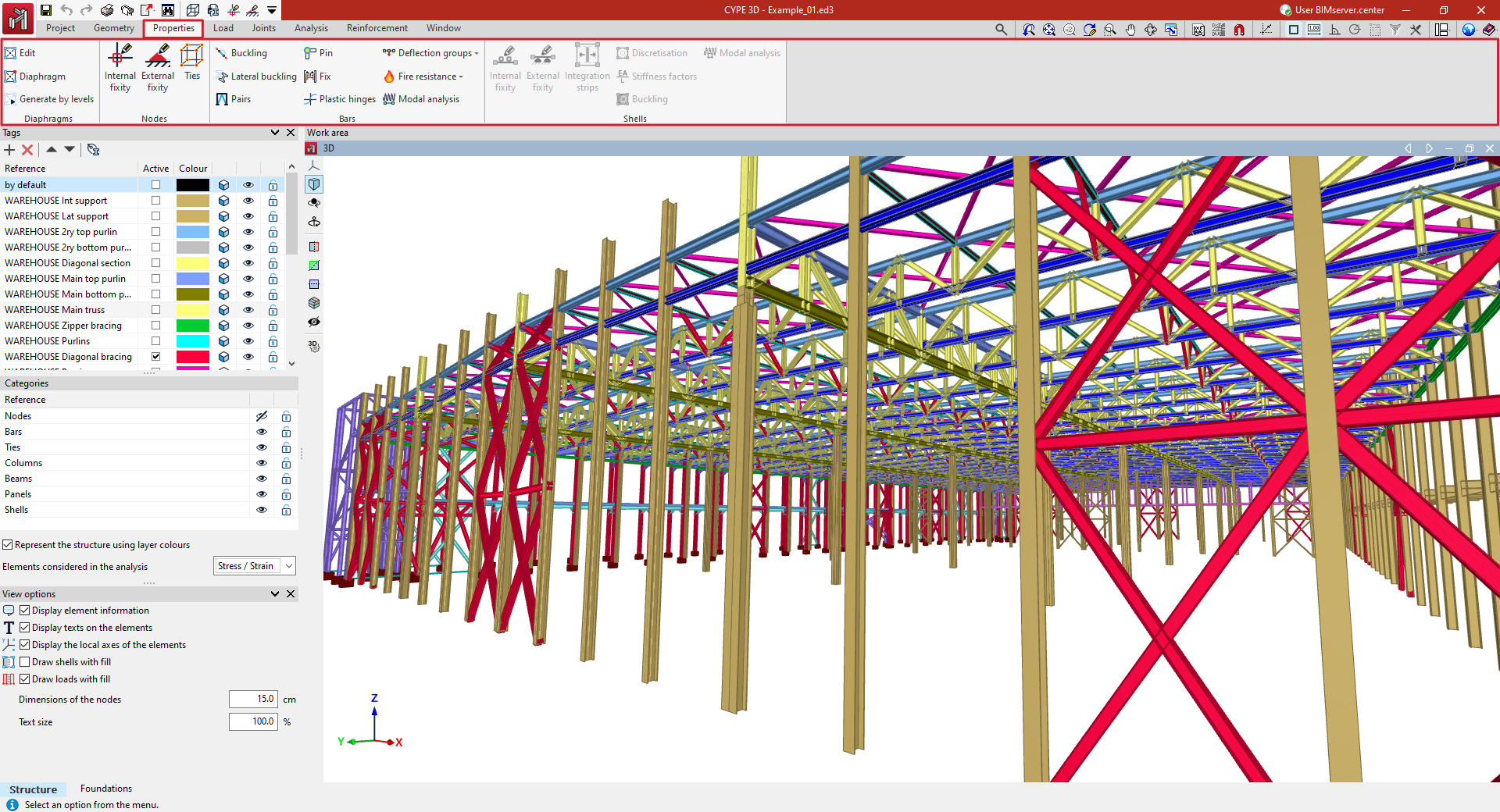

L'onglet supérieur ‘Propriétés’ (accessible dans l'onglet inférieur ‘Structure’) contient les options permettant de définir les propriétés des nœuds, des barres et des plaques de la structure, ainsi que celles permettant de définir les diaphragmes rigides. Il comprend les éléments suivants :
- Dans le bloc ‘Diaphragmes’, les options de saisie, de génération et d'édition des diaphragmes rigides dans le modèle ;
- Dans le bloc ‘Nœuds’, les options d'édition des propriétés des nœuds de la structure, telles que la définition des liaisons intérieures et extérieures ou des ligatures entre les nœuds ;
- Dans le bloc ‘Barres’, les options d'édition des propriétés des éléments, telles que celles relatives au flambement et au déversement, ou l'introduction de paires de contreventements, d’articulations et d’encastrements aux extrémités, de rotules plastiques et de groupes de flèches ;
- Et dans le bloc ‘Plaques’, les options d'édition des propriétés des plaques, telles que la définition de liaisons intérieures et extérieures ou de bandes d'intégration d’efforts.
Définition des liaisons intérieures dans les nœuds

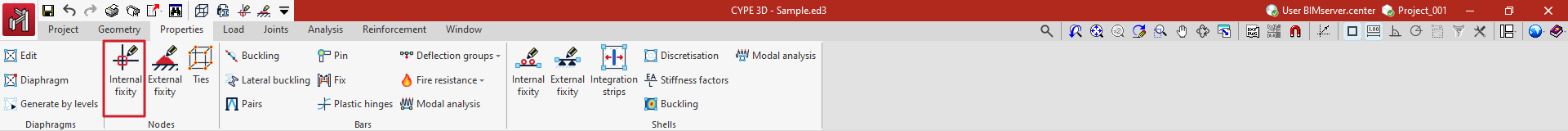

Les liaisons intérieures dans les nœuds de la structure sont définies avec l'option suivante, disponible dans le bloc ‘Nœuds’ de la barre d'outils supérieure, dans l'onglet supérieur ‘Propriétés’ (accessible à partir de l'onglet inférieur ‘Structure’).
Liaison intérieure
Permet d'insérer une liaison intérieure. Les liaisons intérieures sont celles qui relient les extrémités des barres qui arrivent à un même nœud.
Pour ce faire, après avoir cliqué sur l'option, sélectionnez un à un les nœuds où vous souhaitez définir la liaison ou dessinez une boîte de sélection qui les englobe à l'aide du bouton gauche. Enfin, cliquez sur le bouton droit.

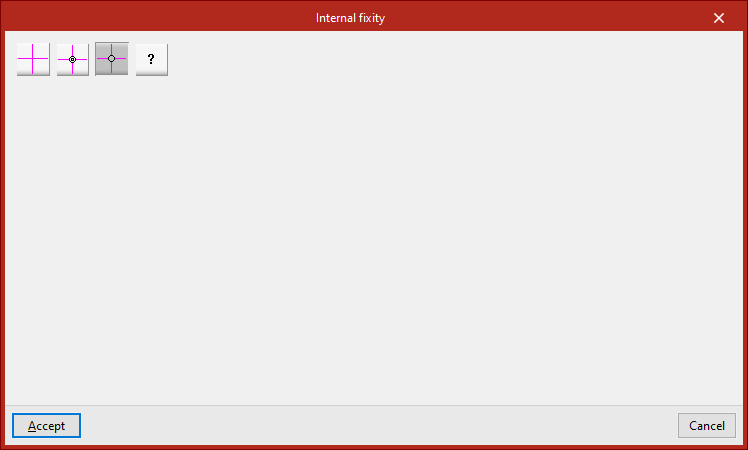

Le logiciel ouvre alors une fenêtre dans laquelle vous pouvez choisir le type de liaison intérieure parmi les suivantes :

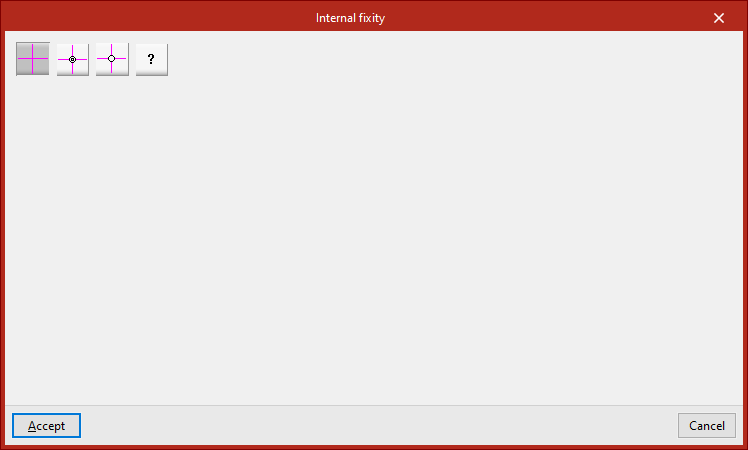

Nœud encastré
L'option ‘Nœud encastré’ définit un encastrement parfait entre toutes les barres arrivant au nœud. Ainsi, elles partagent les déplacements et les angles de rotation dans le dessin. C'est l'option par défaut lors de la saisie de nouveaux nœuds ou barres.

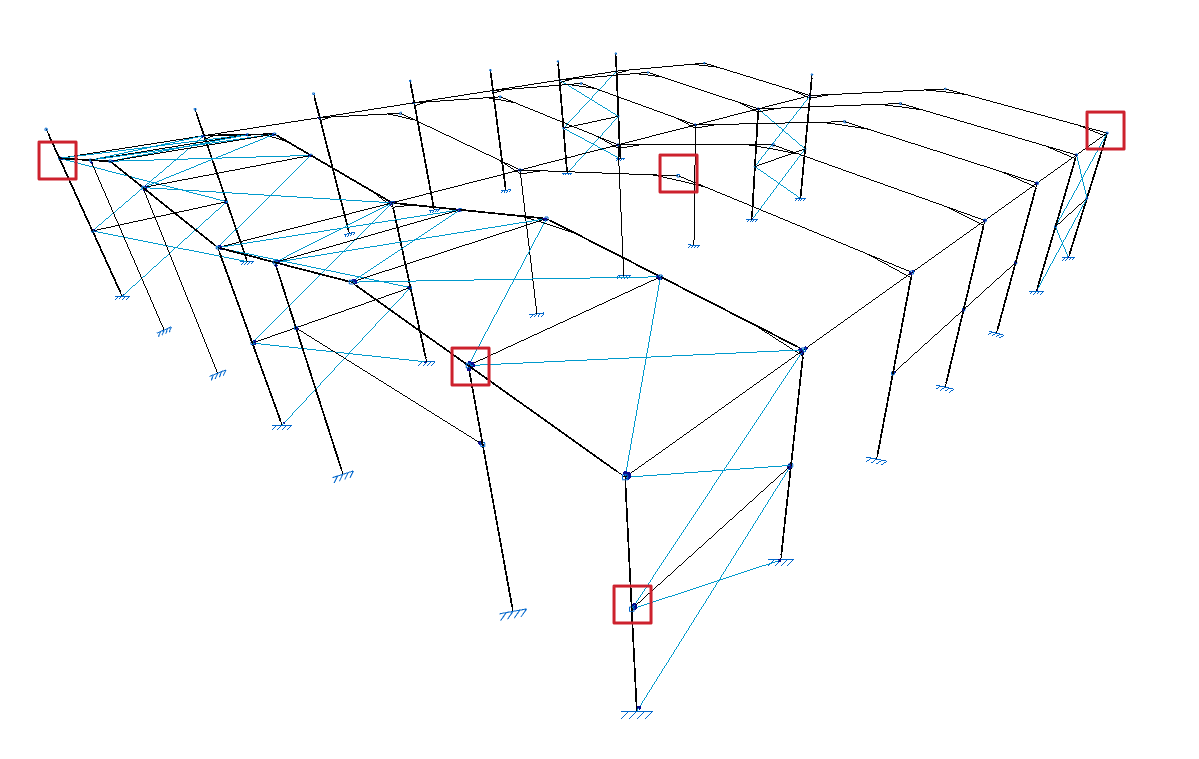

Il est représenté par un symbole de boîte bleue dans la visionneuse de modèle.

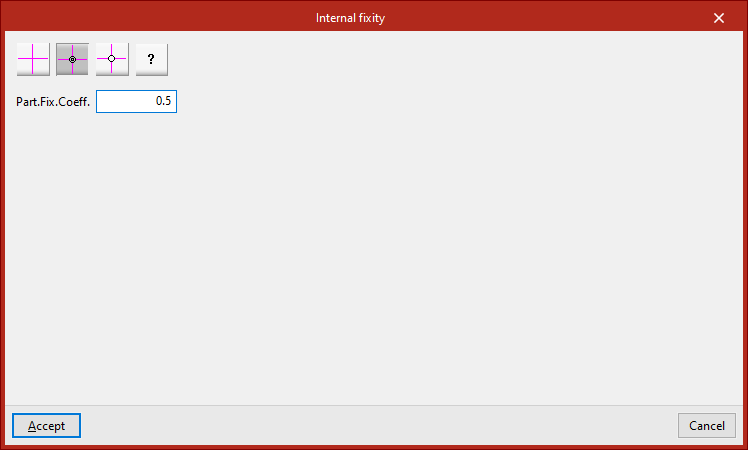

Nœud encastré avec coefficient d'encastrement partiel pour toutes les pièces
L'option ‘Nœud encastré avec coefficient d'encastrement partiel pour toutes les pièces’ permet de saisir le coefficient d'encastrement partiel (‘Coef.Enc.Part.’) qui définit le degré d'encastrement entre les pièces qui arrivent au nœud. La valeur peut être comprise entre 0, qui correspond à une articulation, et une valeur très élevée, qui correspond à un encastrement.
Il est représenté par le symbole d'un double cercle bleu dans la visionneuse du modèle.
Nœud articulé
L’option ‘Nœud articulé’ définit une articulation parfaite entre toutes les pièces qui arrivent au nœud. Dans ce cas, le logiciel utilise un seul cercle bleu autour du nœud pour représenter la liaison.
Nœud générique

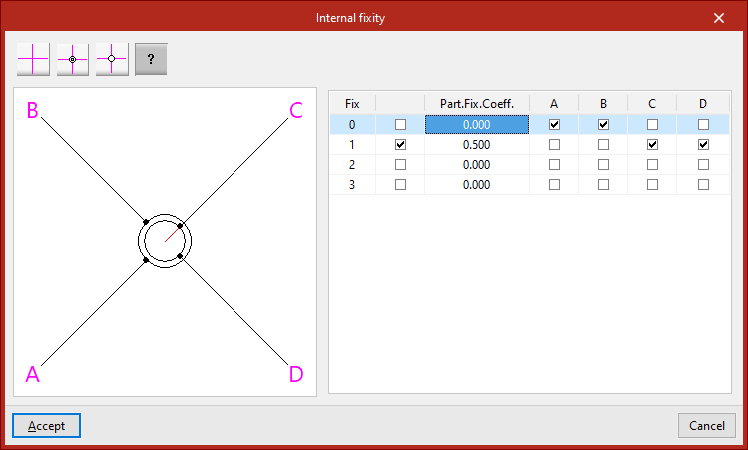

L’option ‘Nœud générique’ permet de spécifier le degré d'encastrement entre les différents groupes de barres ou de plaques qui arrivent au nœud.
Un schéma des barres ou des plaques est présenté à gauche. Chacune est identifiée par la même lettre de référence que celle qui figure dans la visionneuse de modèle.
Le tableau de droite décrit les liaisons intérieures entre ces éléments. Chacune des colonnes représente une barre ou une plaque arrivant au nœud et ne peut avoir qu'une seule marque, qui doit être placée sur l'une des lignes.
Les barres ou les plaques qui ont la marque sur la même ligne sont encastrées les unes dans les autres et liées les unes aux autres. Dans le schéma de gauche, les éléments qui sont encastrés les uns dans les autres sont reliés par le même cercle.
Si la case de la deuxième colonne est activée, les éléments portant la même marque sont partiellement intégrés dans le nœud. Dans ce cas, la valeur du coefficient d'encastrement partiel (‘Coef.Enc.Part.’) est inscrite dans la troisième colonne. Ce coefficient peut prendre n'importe quelle valeur positive, 0 correspondant à une articulation.
Si la case de la deuxième colonne n'est pas cochée, le logiciel n'appliquera pas la valeur du coefficient d'encastrement partiel défini.
Dans le schéma de gauche, les éléments partiellement encastrés sont représentés par une ligne rouge les reliant au centre du nœud.
Définition des liaisons extérieures dans les nœuds

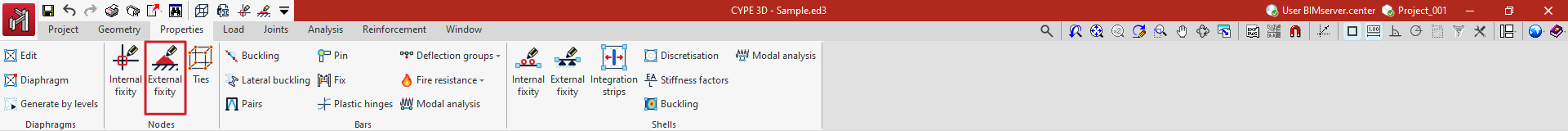

Les liaisons extérieures dans les nœuds de la structure sont définies avec l'option suivante, disponible dans le bloc ‘Nœuds’ de la barre d'outils supérieure, dans l'onglet supérieur ‘Propriétés’ (accessible à partir de l'onglet inférieur ‘Structure’).
Liaison extérieure

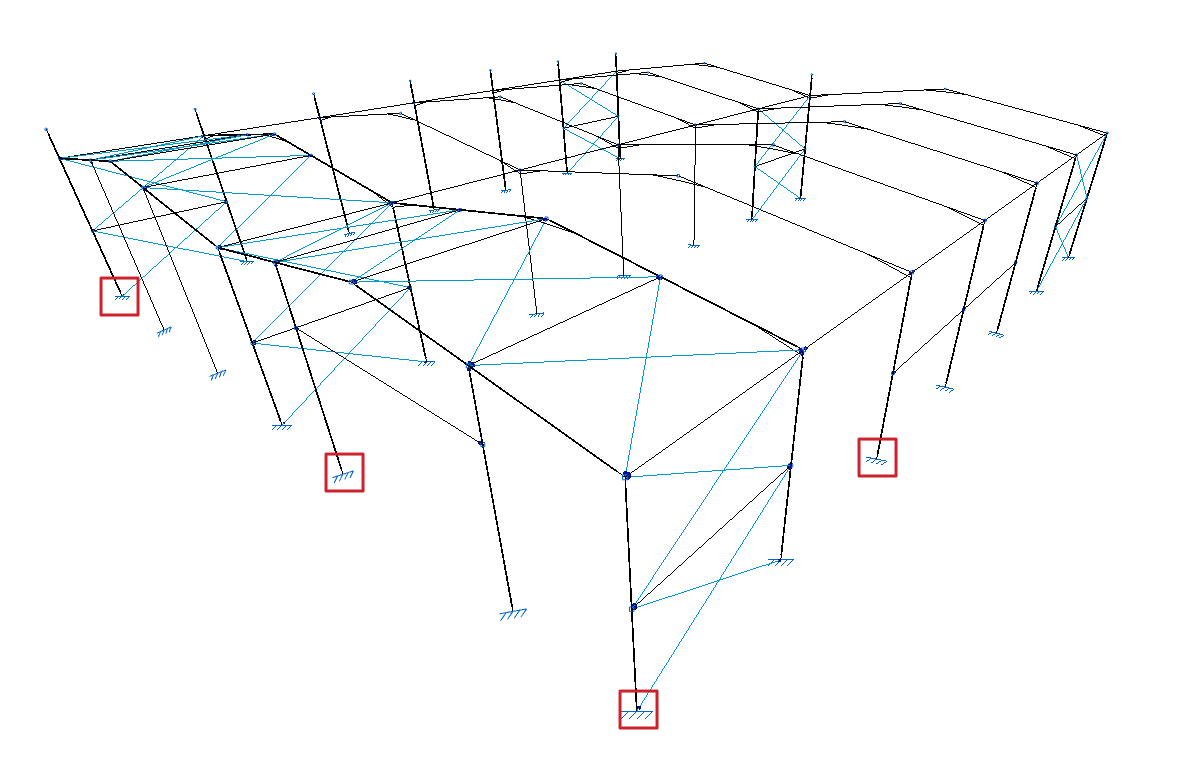

Permet d'insérer une liaison extérieure. Les liaisons extérieures sont celles qui limitent le déplacement ou la rotation des nœuds de la structure et correspondent aux appuis sur le terrain et sur d'autres éléments extérieurs au modèle.
Pour ce faire, après avoir cliqué sur l'option, sélectionnez un à un les nœuds où vous souhaitez définir la liaison ou dessinez une boîte de sélection qui les englobe à l'aide du bouton gauche. Enfin, cliquez sur le bouton droit.
Le logiciel ouvre alors une fenêtre dans laquelle vous pouvez choisir le type de liaison extérieure.

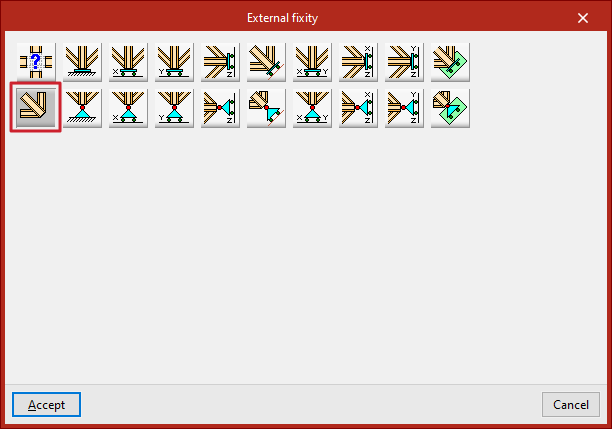

Libre
Par défaut, un nœud nouvellement introduit sera ‘Libre’, c'est-à-dire qu'il n'aura pas de liaison extérieure.
Les autres options permettent de définir une liaison extérieure sur le nœud.
Générique

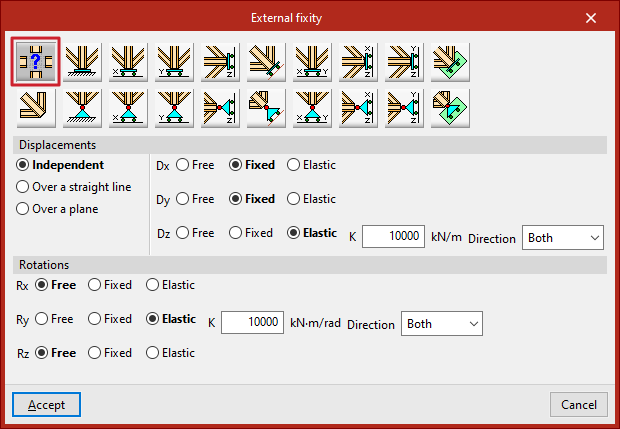

L'option ‘Générique’ permet de définir manuellement des restrictions sur les ‘Déplacements’ et les ‘Rotations’ dans les trois directions de l'espace.
Déplacements
Les ‘Déplacements’ peuvent être ‘Indépendants’, ‘Sur une droite’ ou ‘Sur un plan’.
S'ils sont définis comme ‘Indépendants’, le comportement des déplacements sur les trois axes Dx, Dy et Dz est spécifié :
- S’il est ‘Libre’, le déplacement dans cette direction n'est pas contraint.
- S’il est ‘Fixe’, le déplacement est contraint et prend une valeur fixe. Par défaut, cette valeur est nulle, sauf si l'option ‘Déplacements prescrits’ a été utilisée dans l'onglet ‘Charge’, auquel cas elle prendra cette valeur.
- S’il est ‘Élastique’, le logiciel suppose un appui élastique dans cette direction. À droite, la constante élastique de l'appui est écrite dans les unités indiquées, et son ‘Sens’ est spécifié (il peut agir dans les ‘Deux’ sens ou seulement dans les sens ‘Négatif’ ou ‘Positif’).

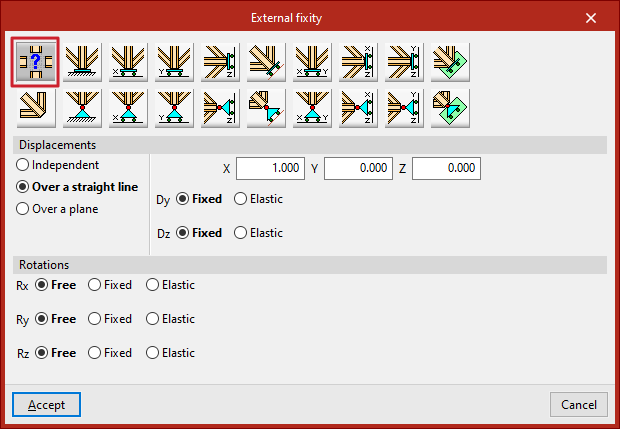

Si les ‘Déplacements’ sont définis ‘Sur une droite’, le nœud ne peut être déplacé que dans la direction du vecteur directeur défini par les composantes X, Y et Z saisies à droite. Dans les directions perpendiculaires à cette ligne, il est possible de spécifier si l’appui est ‘Fixe’ ou ‘Élastique’.

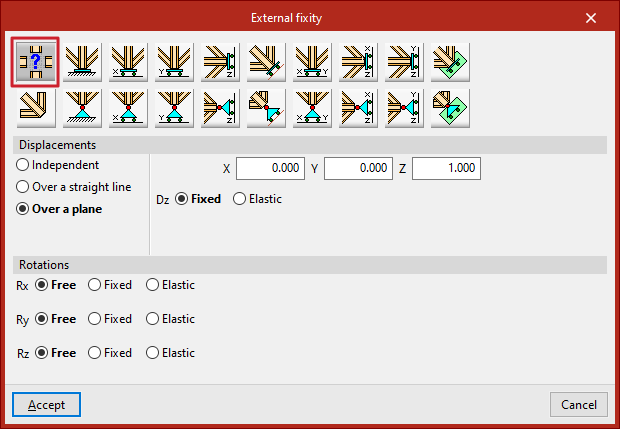

Si les ‘Déplacements’ sont définis ‘Sur un plan’, le nœud ne peut être déplacé que dans le plan perpendiculaire au vecteur défini par les composantes X, Y et Z saisies. De même, dans la direction perpendiculaire au plan, il est indiqué si l’appui est ‘Fixe’ ou ‘Élastique’.
Rotations
Dans les ‘Rotations’, Gx, Gy et Gz, vous devez choisir ‘Libre’ si la rotation n'est pas contrainte dans la direction indiquée, ‘Fixe’ si la rotation est contrainte et prend une valeur fixe et nulle, ou ‘Élastique’ si la contrainte à la rotation est élastique. Dans ce dernier cas, il faut écrire la constante qui régit la rigidité en rotation de l’appui et, en outre, préciser son ‘Sens’ (il peut agir dans les deux sens ou seulement dans les sens ‘Négatif’ ou ‘Positif’).
Les autres options du panneau ‘Liaison extérieure’ correspondent à des liaisons extérieures prédéfinies qui simplifient la saisie des données pour accélérer le processus.

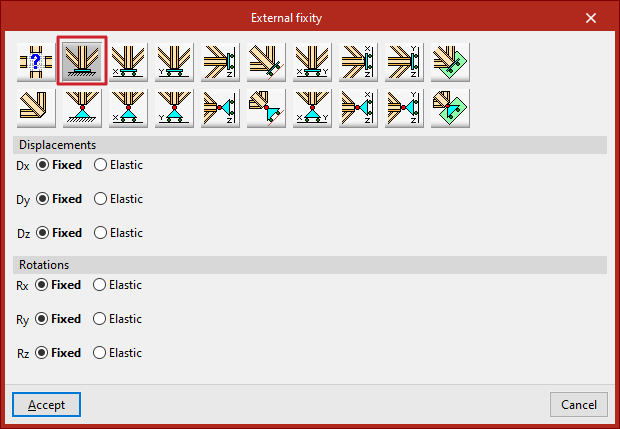

Encastrement
L'option ‘Encastrement’ permet d'empêcher les ‘Déplacements’ (Dx, Dy et Dz) et les ‘Rotations’ (Gx, Gy et Gz) dans les trois directions du nœud sélectionné.
Chaque déplacement ou rotation empêché doit être défini comme ‘Fixe’ ou ‘Élastique’.

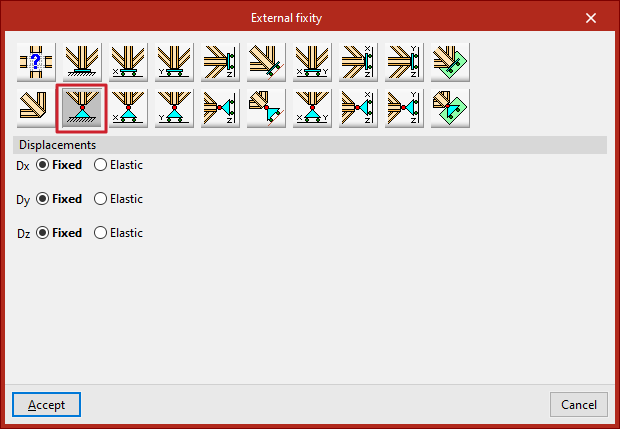

Articulation
L'option ‘Articulation’ empêche uniquement les ‘Déplacements’ (Dx, Dy et Dz) dans les trois directions du nœud sélectionné, autorisant ainsi les rotations.
Chaque déplacement empêché doit être défini comme ‘Fixe’ ou ‘Élastique’.

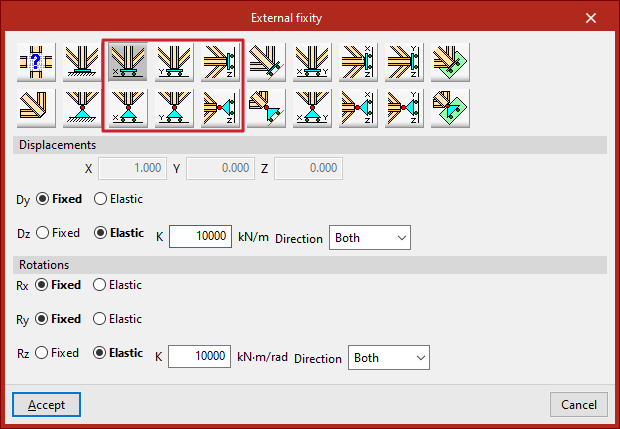

Déplacements libres sur une droite dans les directions X, Y ou Z
Ces options permettent de définir des déplacements libres sur une droite dans les directions globales X, Y ou Z.
Les options de la première ligne constituent des encastrements avec déplacement libre et contraignent également les rotations.
- Déplacements libres sur une droite dans la direction X
- Déplacements libres sur une droite dans la direction Y
- Déplacements libres sur une droite dans la directio
Ceux de la deuxième ligne sont des appuis à déplacement libre qui maintiennent les rotations sans contrainte :
- Déplacement libre sur une droite dans la direction X avec rotations sans contrainte
- Déplacement libre sur une droite dans la direction Y avec rotations sans contrainte
- Déplacement libre sur une droite dans la direction Z avec rotations sans contrainte
Dans tous ces cas, les composantes du vecteur directeur de la droite sont déjà définies dans les champs numériques en gris. L'utilisateur se limite à indiquer si le déplacement ou la rotation dans chacune des directions présentées est ‘Fixe’ ou ‘Élastique’.

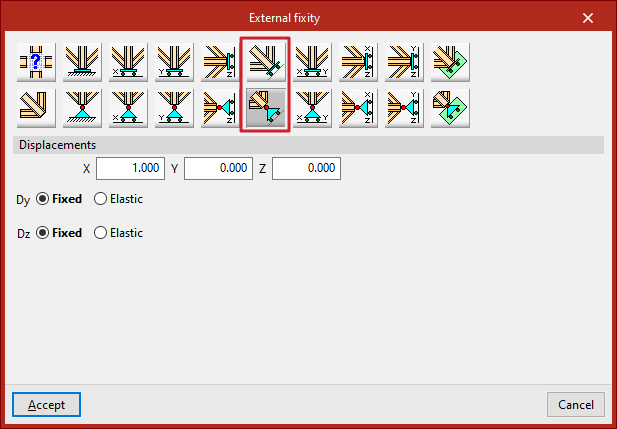

Déplacements libres sur une droite quelconque
Les options suivantes permettent de définir un déplacement libre sur une droite quelconque, avec des rotations contraintes ou avec des rotations sans contrainte :
- Déplacement libre sur une droite quelconque
- Déplacement libre sur une droite quelconque avec rotations sans contrainte
Dans ce cas, c'est l'utilisateur qui introduit les composantes du vecteur directeur de la droite. En outre, il faut indiquer si le déplacement ou la rotation dans chacune des directions affichées est ‘Fixe’ ou ‘Élastique’.

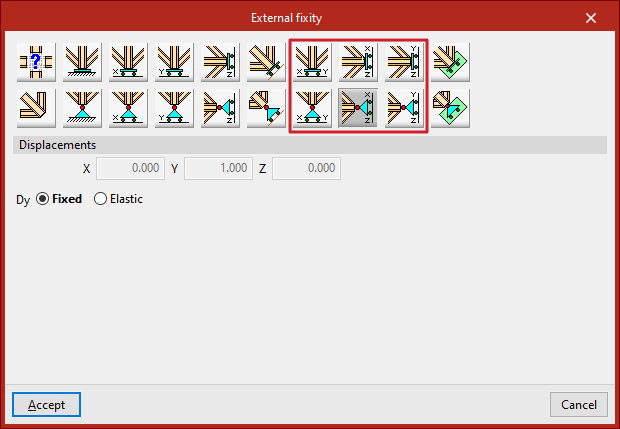

Déplacements libres sur un plan parallèle aux axes XY, XZ ou YZ
Les options suivantes permettent de définir des déplacements libres sur un plan, qu'il soit parallèle aux axes globaux XY, XZ ou YZ.
Les options de la première ligne constituent des encastrements avec déplacement libre et contraignent également les rotations :
- Déplacement libre sur un plan parallèle aux axes XY
- Déplacement libre sur un plan parallèle aux axes XZ
- Déplacement libre sur un plan parallèle aux axes YZ
Celles de la deuxième ligne sont des appuis avec déplacement libre et maintiennent les rotations sans contrainte :
- Déplacement libre sur un plan parallèle aux axes XY avec rotations sans contrainte
- Déplacement libre sur un plan parallèle aux axes XZ avec rotations sans contrainte
- Déplacement libre sur un plan parallèle aux axes YZ avec rotations sans contrainte
Dans tous ces cas, les composantes du vecteur perpendiculaire au plan sont déjà définies dans les champs numériques en gris. En outre, il faut indiquer si le déplacement ou la rotation dans chacune des directions affichées est ‘Fixe’ ou ‘Élastique’.

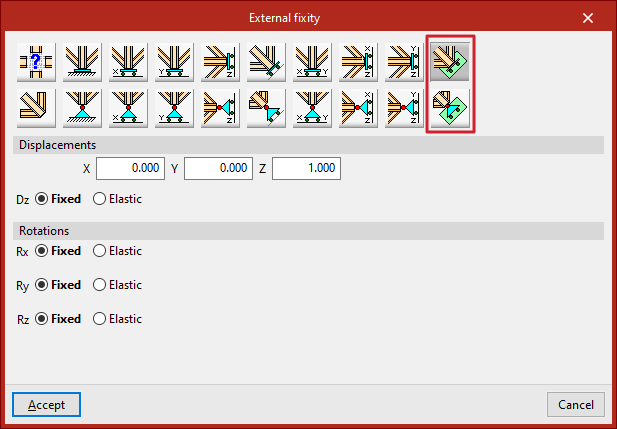

Déplacements libres sur un plan quelconque
Enfin, il est possible de définir un déplacement libre sur un plan quelconque, avec des rotations contraintes ou avec des rotations sans contrainte :
- Déplacement libre dans un plan quelconque
- Déplacement libre dans un plan quelconque avec rotations sans contrainte
Il convient d'indiquer les composantes du vecteur perpendiculaire au plan et de préciser si le déplacement ou la rotation dans chacune des directions indiquées est ‘Fixe’ ou ‘Élastique’.
