Objet de l’application

Open BIM COVID-19 est un logiciel de conformité à la réglementation générale et n’est donc pas limitée à une réglementation nationale spécifique ou à un usage particulier du bâtiment.

L’objectif principal du logiciel est de faciliter l’élaboration d’un plan de sécurité pour les établissements destinés à accueillir des travailleurs et/ou du public.

Caractéristiques principales

Les sous-sections suivantes détaillent certaines des caractéristiques principales de Open BIM COVID-19.

Interface utilisateur

La barre d’outils de Open BIM COVID-19 est divisée en trois onglets:

  • Conception
    Cet onglet établit les exigences du projet et introduit les éléments qui composent le plan de protection face à la contamination au COVID-19, tels que: les locaux, les personnes, les cheminements, les séparateurs, etc. De plus, c’est là que sont effectués le calcul et la vérification des résultats sur la base des exigences définies préalablement.

  • Vue

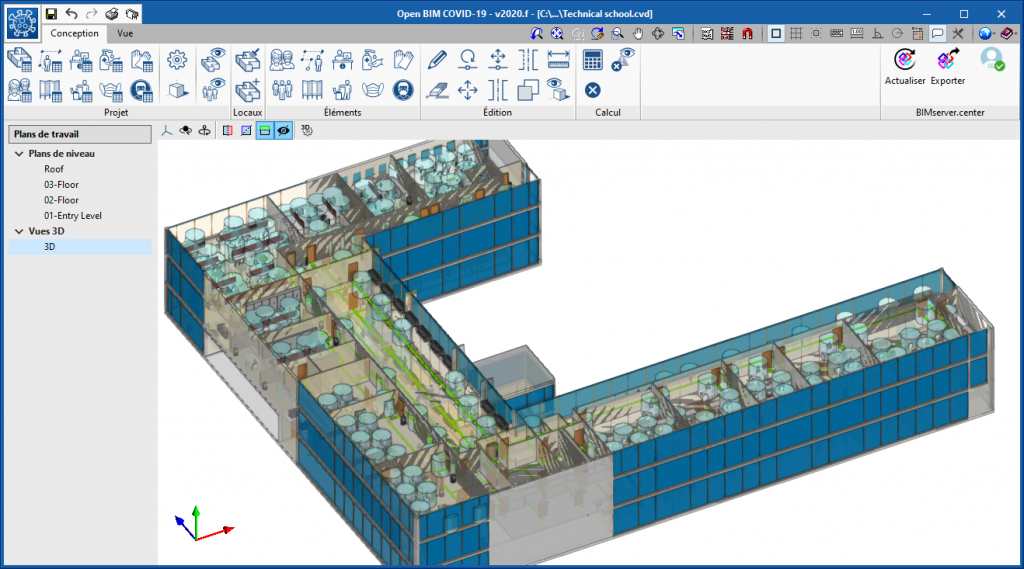

    Cet onglet contient les outils nécessaires à la configuration des différents modes de visualisation du projet. Il est possible de générer différents types de vues 2D et 3D du projet. Chacun d’eux est destiné à faciliter l’interaction de l’utilisateur avec le modèle d’une manière différente. Toutes les vues générées apparaissent dans une liste à gauche de la zone de travail de l’application.

  • Estimatif
    Dans l’onglet “Estimatif”, l’utilisateur dispose d’outil permettant de générer et gérer les métrés et l’estimatif de l’installation de protection face à la contamination au COVID-19. Il peut extraire les métrés du modèle et à partir de ces informations générer des unités d’ouvrage.

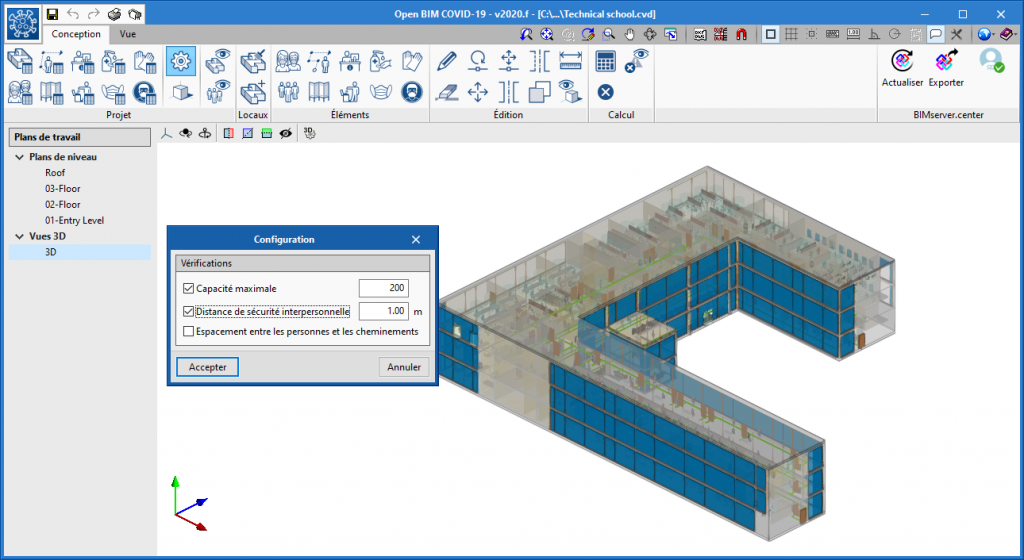

Configuration générale

L’utilisateur peut définir les exigences suivantes pour l’ensemble du projet:

  • Capacité maximale
    Il est possible d’indiquer un nombre maximal de personnes pouvant être introduites dans le projet, en fonction des exigences définies dans les différents processus nationaux de déconfinement.

  • Distance de sécurité interpersonnelle
    Afin de préserver la distanciation sociale, l’application permet d’établir un espace de sécurité cylindrique autour des personnes. La valeur du rayon de ce cylindre peut être saisie dans ce champ.
  • Espacement entre les personnes et les cheminements
    Lorsque cette option est activée, il sera vérifié que les espaces de sécurité des personnes n’interfèrent pas avec le parcours des cheminements.

  • Utilisation obligatoire de masques
    Lorsque cette option est activée, il sera vérifié que toutes les personnes introduites dans le modèle portent un masque.

  • Taux de renouvellement de l’air par personne
    Avec cette option, l’utilisateur peur indiquer comment sera calculée le “Taux de renouvellement d’air par personne” requis pour chaque local du projet.

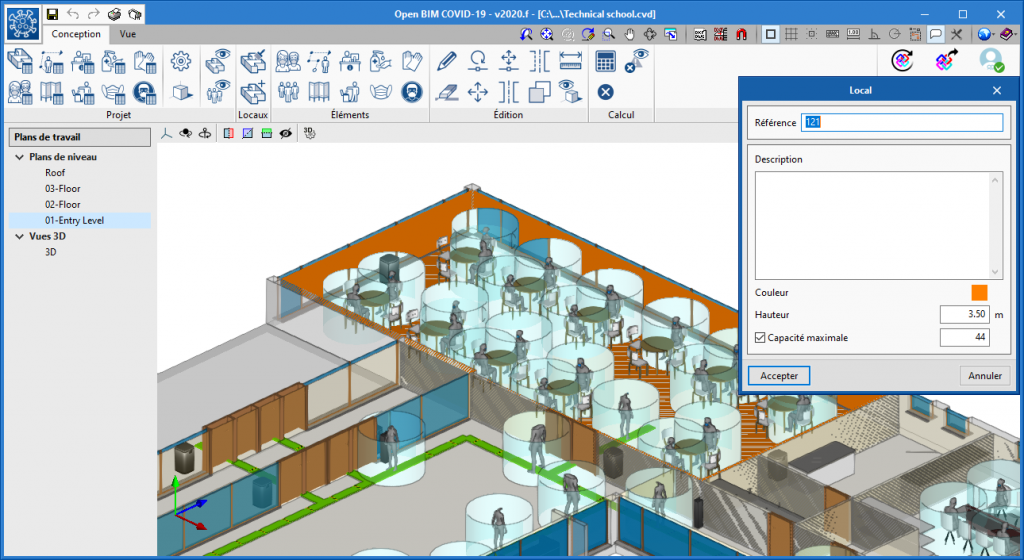

Locaux

Les locaux sont des subdivisions du bâtiment qu’il est possible, dans ce cas, d’utiliser pour définir des exigences différentes à celles du projet ou pour obtenir des résultats partiels.

Si l’ouvrage est lié à un projet de la plate-forme BIMserver.center avec un modèle architectural au format IFC qui contient des espaces, il est possible de transformer ces espaces dans le modèle de calcul de l’application Open BIM COVID-19.

L’utilisateur peut spécifier une capacité maximale pour chaque local, cette valeur remplace celle définie dans les données générales du projet. De même, il est possible d’indiquer l’utilisation obligatoire d’un masque dans ledit local ou la nécessité d’un taux de renouvellement d’air fourni par le système de ventilation.

Éléments

Les éléments suivants représentent les composants du plan de sécurité face à la contamination au COVID-19 qui peuvent être utilisées dans l’application:

  • Personne
    Les personnes peuvent être considérées comme l’élément principal du plan de sécurité puisqu’elles sont les éléments à protéger.
    La distance de sécurité interpersonnelle peut être saisie pour une personne spécifique de sorte qu’elle remplace celle définie dans les données générales du projet.
    Les personnes sont utilisées pour calculer la capacité du projet et du local où elles se trouvent.

  • Groupes
    Les groupes de personnes peuvent être utilisés pour éviter de vérifier la distance de sécurité interpersonnelle entre les cohabitants.

  • Cheminement
    Les cheminements permettent d’établir des voies de circulation sûres au sein de l’établissement.

  • Séparateur
    Les séparateurs sont des barrières physiques qui contribuent à réduire les risques de contamination de la maladie aux points où une distance de séparation adéquate ne peut être assurée.

  • Point d’accueil
    Les points d’accueil indiquent les lieux où des éléments de protection (masques, gants, gel hydroalcoolique, etc.) sont fournis aux utilisateurs de l’établissement.

  • Poubelle
    Il s’agit de poubelles à commande non manuelle pouvant être placées à la sortie des établissements pour y jeter les éléments ayant été en contact direct avec les utilisateurs.

  • Gel hydroalcoolique
    Le gel hydroalcoolique est capable de désinfecter les mains des utilisateurs de l’établissement. L’application permet de saisir ce produit en flacon ou en distributeur.

  • Masque
    L’utilisation de masques est recommandée lorsqu’il n’est pas possible de garder une distance de sécurité dans des espaces clos. L’application permet d’introduire des distributeurs de masques aux points jugés opportuns.

  • Gants
    Dans certains établissements, l’usage de gants est recommandé, par exemple pour choisir les fruits et légumes dans les magasins. L’application permet d’introduire des distributeurs de gants jetables aux points jugés opportuns.

  • Panneau de signalisation
    Les panneaux de signalisation indiquent clairement aux utilisateurs les mesures de protection qu’ils doivent suivre.

Résultats et vérifications

Une fois le calcul effectué, Open BIM COVID-19 dispose de plusieurs façons de visualiser les données obtenues, afin que l’utilisateur puisse analyser les résultats de la manière la plus efficace en fonction de ses besoins.

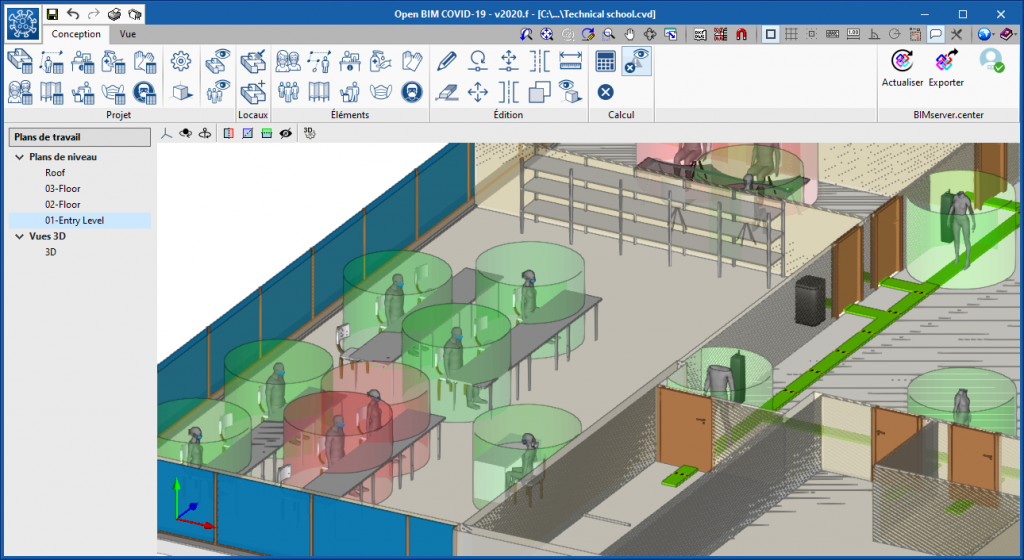

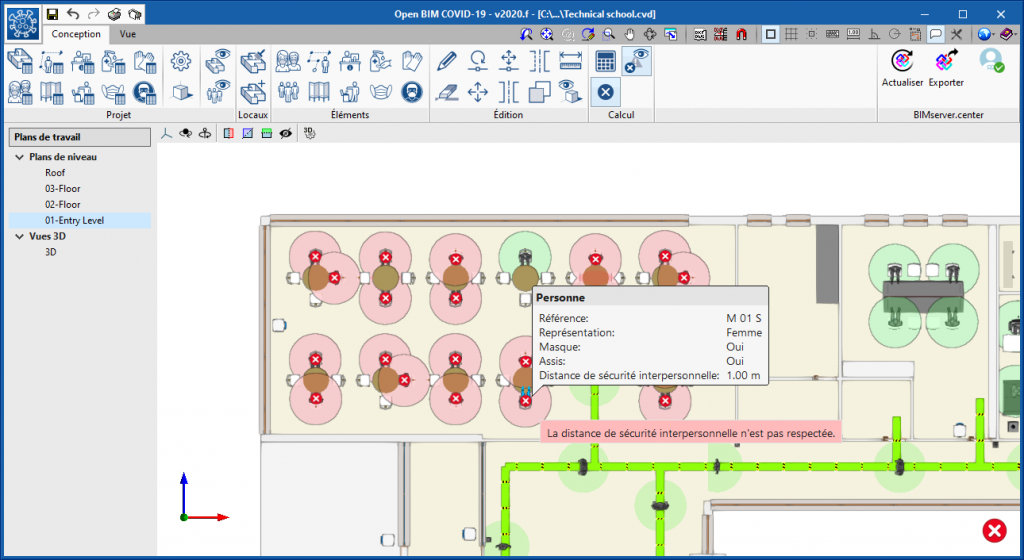

L’application affiche des alertes et des erreurs si l’une des exigences précédemment indiquées par l’utilisateur n’est pas vérifiée. D’autre part, dans les différentes vues de la zone de travail, il est possible de visualiser si les espaces de sécurité des personnes interfèrent les uns avec les autres ou avec les cheminements. En cas d’interférences, l’espace est dessiné en rouge; si les distances sont respectées, il est dessiné en vert.

En ce qui concerne la documentation, l’application génère un récapitulatif avec la liste des éléments qui composent le plan de sécurité face à la contamination au COVID-19. Il comprend également les vérifications qui ont été effectuées sur la base des exigences indiquées par l’utilisateur, telles que la capacité maximale du bâtiment et des locaux. Ce document peut être imprimé directement à partir du logiciel ou exporté sous divers formats (TXT, HTML, RTF, DOCX, PDF).

Enfin, Open BIM COVID-19 est capable d’extraire les plans détaillés du plan de sécurité face à la contamination au COVID-19. Comme dans le cas du récapitulatif, le logiciel permet non seulement d’imprimer directement les plans, mais aussi de les exporter sous divers formats (DWG, DXF, PDF, XPS).
