Fichiers de mapping

Les applications avec l’onglet ‘Estimatif’ utilisent des ‘Fichiers de mapping’ en combinaison avec la ‘Banque de prix’ dans un projet, pour établir la relation entre les éléments du modèle (définis dans l’onglet ‘Installation’) et les concepts de la banque.

Mapping aux prix unitaires

À partir du bouton ‘Mapping’ du bloc ‘Projet’ de la barre d'outils principale, il est nécessaire de mapper les éléments du modèle à des prix unitaires d'une unité d’ouvrage.

Dans l'édition du fichier de mapping se trouve l'option ‘Code du prix unitaire’ lors de la modification d'un composant de la liste ‘Classification’. En activant cette option, nous pouvons indiquer le code du prix unitaire sur lequel la quantité de l'élément de modèle sera mappée. Ce dernier est ajouté à la décomposition du concept décrit par les champs ‘Code de concept’ et ‘Référence du concept’.

Si le prix unitaire indiqué dans le fichier de mapping est un prix décomposé dans la banque de prix associée, seuls les composants unitaires de cette décomposition sont attribués au concept.

Recommandations:

La correspondance entre le ‘Code du chapitre’ attribué aux éléments de la liste ‘Classification’ et celui établi dans la ‘Structure des chapitres’ est nécessaire. Sinon, un message d'erreur s'affiche indiquant que le chapitre n'a pas été défini avec le code indiqué.

Plus d'informations:

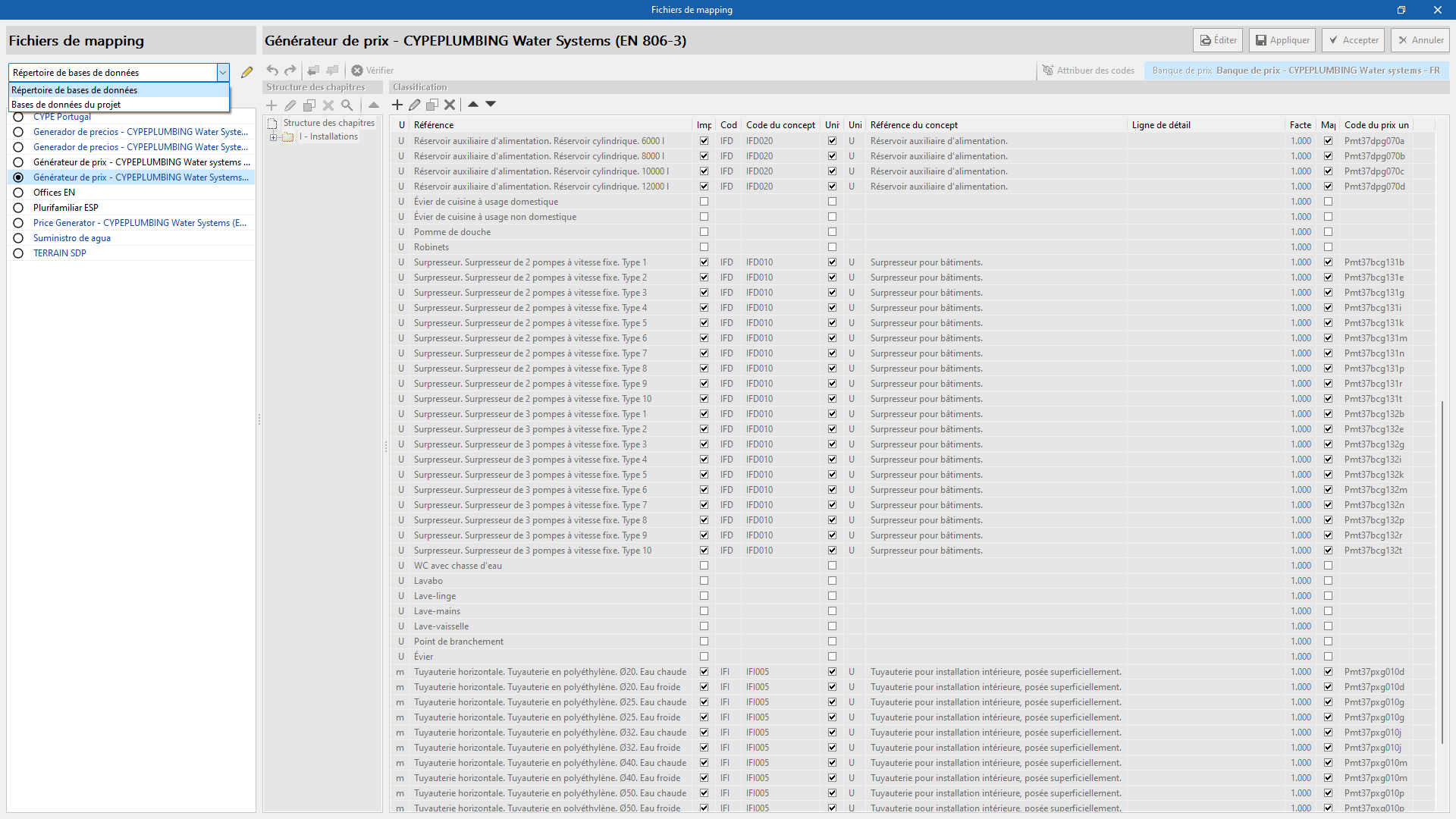

Dans CYPEPLUMBING Water Systems, afin de faciliter le processus d'association, deux nouveaux fichiers par défaut ont été ajoutés à la liste des ‘Fichiers de mapping’, qui correspondent à la norme prédéfinie EN 806-3, laquelle peut être sélectionnée dans l’onglet ‘Installation’ à partir du bouton ‘Options générales’. Ces fichiers contiennent tous les types d'éléments issus de cette norme. Par conséquent, si seuls ces composants sont utilisés, ainsi que la banque de prix créée à partir de l'option ‘Générateur de prix - CYPEPLUMBING Water Systems (version - date et heure)’, il n’est pas nécessaire de définir un mapping pour l'onglet ‘Estimatif’.

Mapping par attribution de codes

Une autre façon de mapper les éléments du modèle est d'attribuer des codes à partir de la banque de prix de référence.

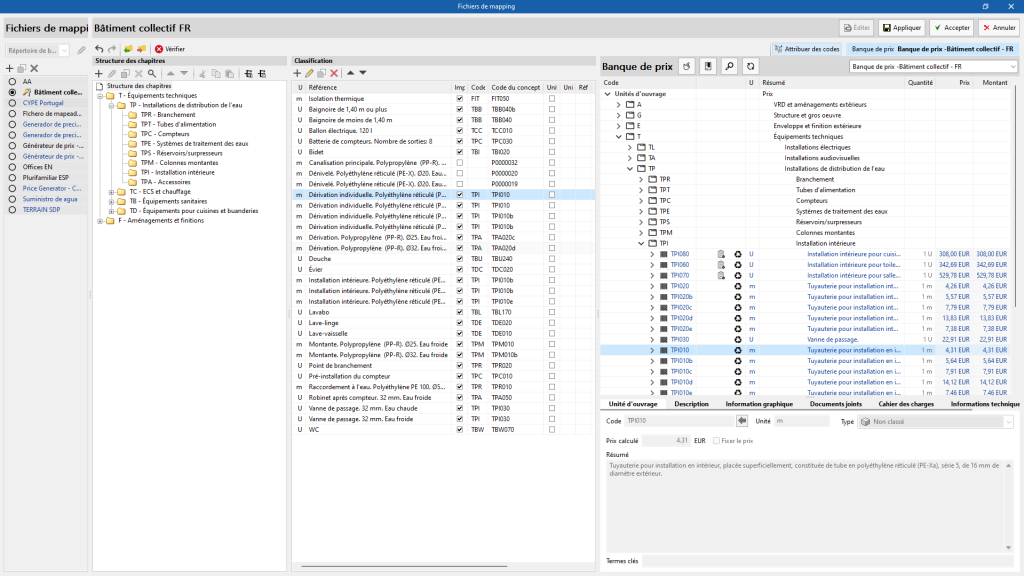

Pour associer facilement des codes, la fenêtre ‘Fichiers de mapping’ permet d'afficher la banque de prix de référence. En cliquant sur le bouton ‘Attribuer des codes’ dans le coin supérieur droit, un panneau s'ouvre sur le côté droit qui doit être déplié à partir de la rangée de points.

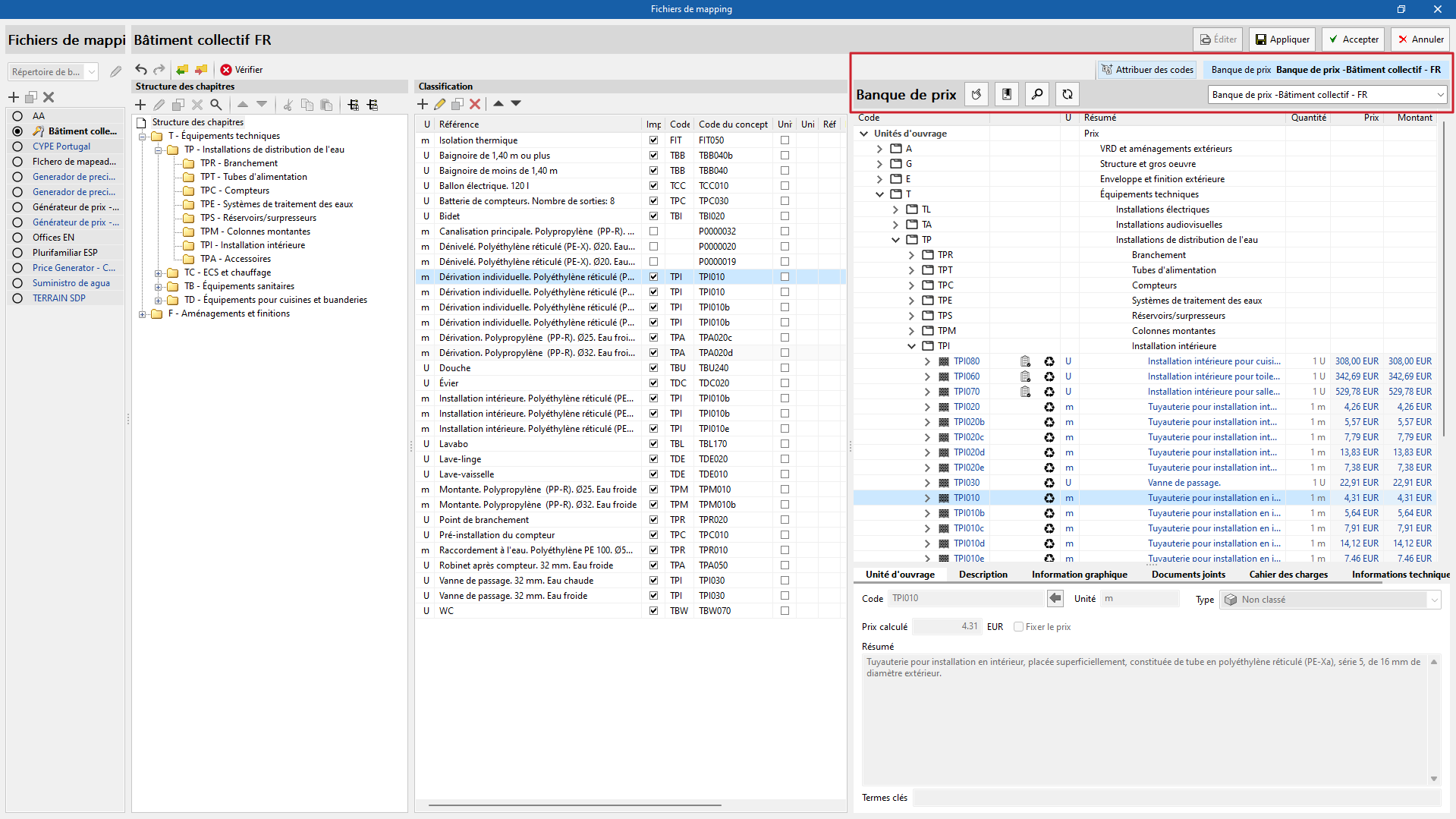

Il est possible de modifier la banque de prix de référence à partir du menu déroulant, ainsi que de synchroniser, rechercher, attribuer la structure de chapitres de la banque de prix ou remplacer les propriétés de l'unité d’ouvrage.

Recommandations:

Une correspondance entre les codes du chapitre attribués aux éléments du modèle de la liste ‘Classification’ et ceux établis dans les unités d’ouvrage de la banque des prix de référence est nécessaire.

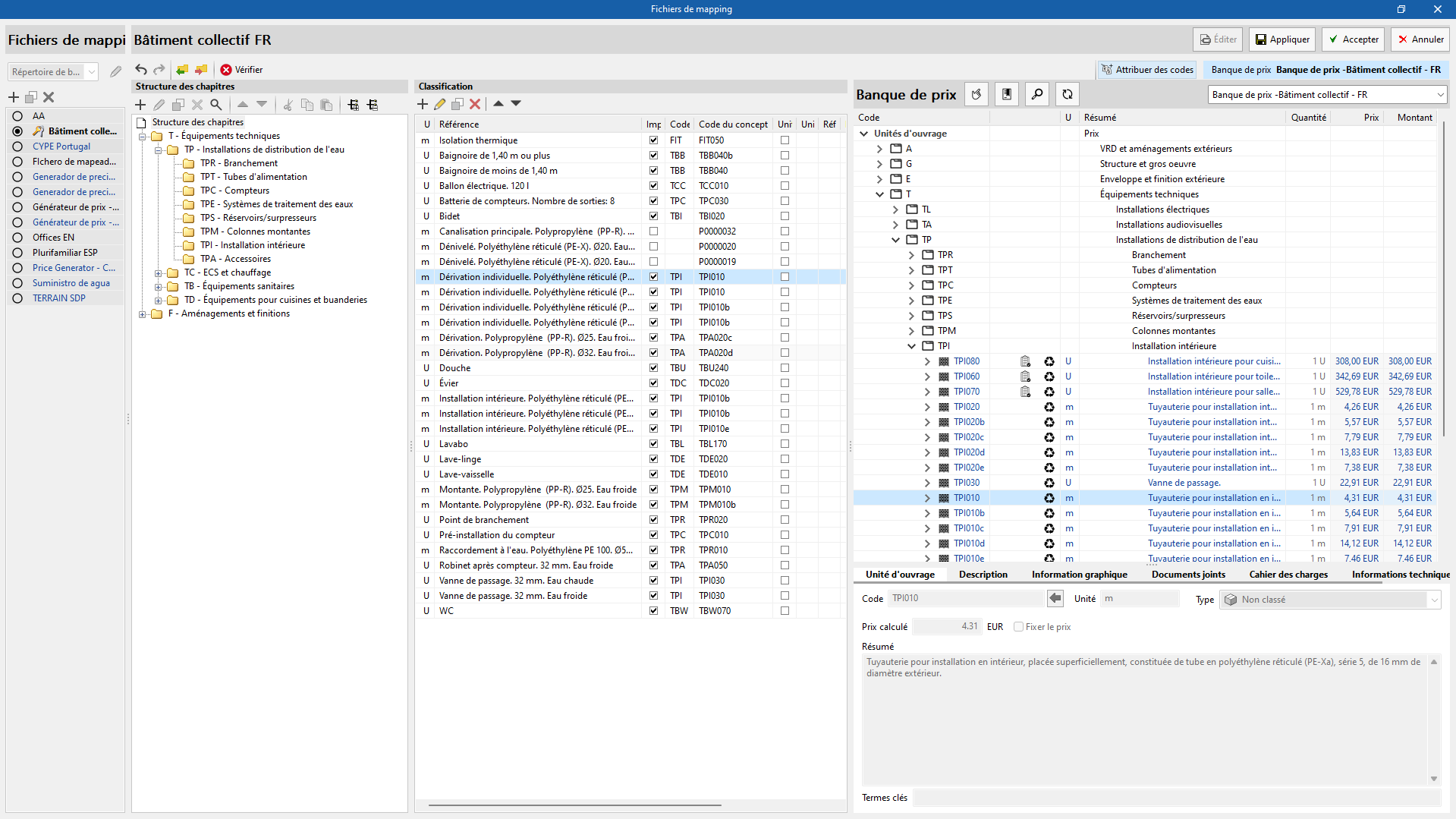

En sélectionnant le concept dans ‘Classification’ et ‘Unité d’ouvrage’ de la banque de prix, les codes peuvent être attribués automatiquement via l'outil ‘Attribuer’, situé dans la barre d'outils supérieure de ‘Attribuer des codes’.

Gestion de bases de données

Il est possible de gérer les bases de données des ‘Fichiers de mapping’ à deux emplacements différents, qui peuvent être alternés à l'aide d'un menu déroulant :

Répertoire des bases de données
Un répertoire est indiqué dans lequel se trouvent les bases de données. Cela facilite l'utilisation de bases de données partagées par plusieurs utilisateurs.
Bases de données du projet
Les bases de données sont enregistrées avec le projet d'application. En compressant le fichier à partir du menu ‘Fichier’ de l'application, les bases de données sont incluses dans le fichier CYP généré. Cela permet de partager le projet avec les bases de données utilisées pour obtenir l’estimatif.
