CYPEFIRE Hydraulic Systems

Introdução de dados

Definição livre

• Definição dos elementos do modelo e das suas características através da introdução livre no CYPEFIRE Hydraulic Systems.
• Definição dos elementos do modelo e das suas características no CYPEFIRE Hydraulic Systems com base em máscaras DXF/DWG, DWF ou imagens (.jpeg, .jpg, .bmp, .wmf).

Importação de modelos BIM

Ao vincular a obra do CYPEFIRE Hydraulic Systems a um projeto BIM da plataforma BIMserver.center, é possível realizar as seguintes ações:

• Importação do modelo com a geometria do edifício. Isto permite gerar a organização em plantas do edifício e importar a disposição dos compartimentos, atribuindo-lhes uma tipologia específica, para posteriormente introduzir os elementos da instalação (como os pontos e os elementos de abastecimento, as redes de distribuição de água e os consumos como sprinklers, BIAs, emissores e bocas de saída para colunas húmidas) com base nessa geometria. As opções possíveis são as seguintes:
  • Importação de modelos concebidos no CYPE Architecture.
  • Importação de modelos concebidos no IFC Builder.
  • Importação de modelos no formato IFC (gerados por programas CAD/BIM como Allplan, ArchiCAD, entre outros) subidos ao projeto do BIMserver.center através da plataforma web.
  • Importação de modelos concebidos no Autodesk Revit com o Plugin Open BIM - Revit.
  • Importação de modelos concebidos no CYPECAD MEP*.
    *Apenas se importa a geometria arquitetónica, não é importada a instalação de extinção de incêndios realizada no CYPECAD MEP.
• Importação da disposição das BIA e das bocas de entradas e/ou saída de colunas secas e húmidas a partir do modelo, se dispõe desses elementos. Isso ajuda posteriormente na introdução desses elementos com as opções próprias do programa.
• Importação dos requisitos de instalação de sprinklers nos compartimentos a partir dos resultados de cálculo dos programas que definem e validam os sistemas de proteção contra incêndios:
  • Importação de requisitos de instalação de sprinklers nos compartimentos a partir de modelos calculados no CYPEFIRE.

Saída de dados

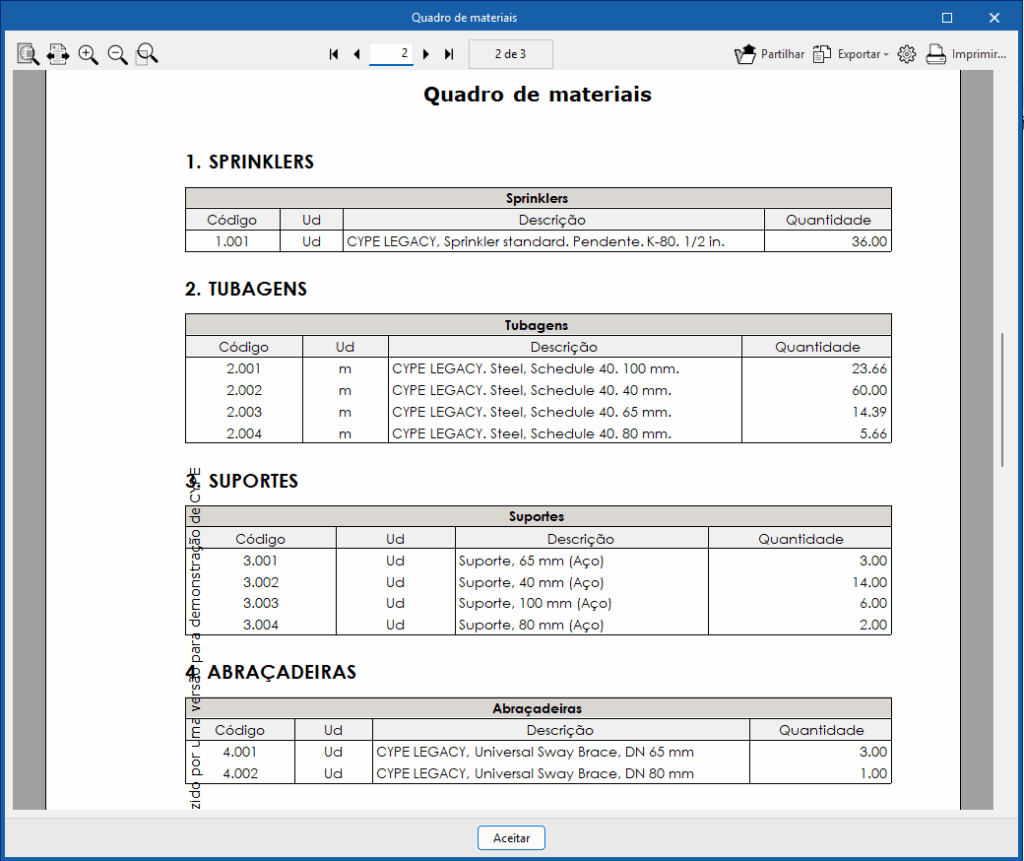

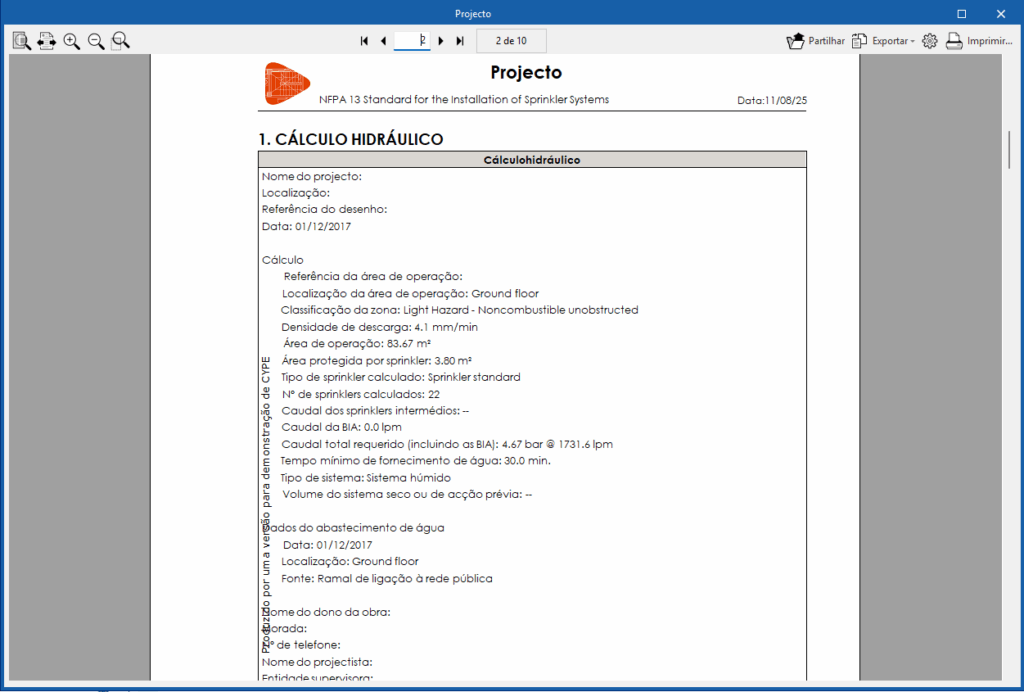

• Exportação de listagens nos formatos HTML, DOCX, PDF, RTF e TXT.
• Exportação de desenhos para os formatos DXF, DWG e PDF.
• Exportação do orçamento para o formato FIEBDC-3.
• Exportação da informação contida no CYPEFIRE Hydraulic Systems para a plataforma BIMserver.center através de formatos IFC. Isto permite que seja visualizada por participantes autorizados do projeto. A informação gerada pelo CYPEFIRE Hydraulic Systems pode ser utilizada pelos seguintes programas:
  • CYPEFIRE FDS
    Importa a disposição dos sprinklers do CYPEFIRE Hydraulic Systems.

A interface do CYPEFIRE Hydraulic Systems apresenta dois separadores com ambientes de trabalho diferenciados: "Instalação" e "Orçamento". Ambos os ambientes são semelhantes aos de outras ferramentas da CYPE e dispõem de um sistema de janelas ancoráveis que podem ser personalizadas para adaptar o espaço de trabalho às necessidades do projeto.

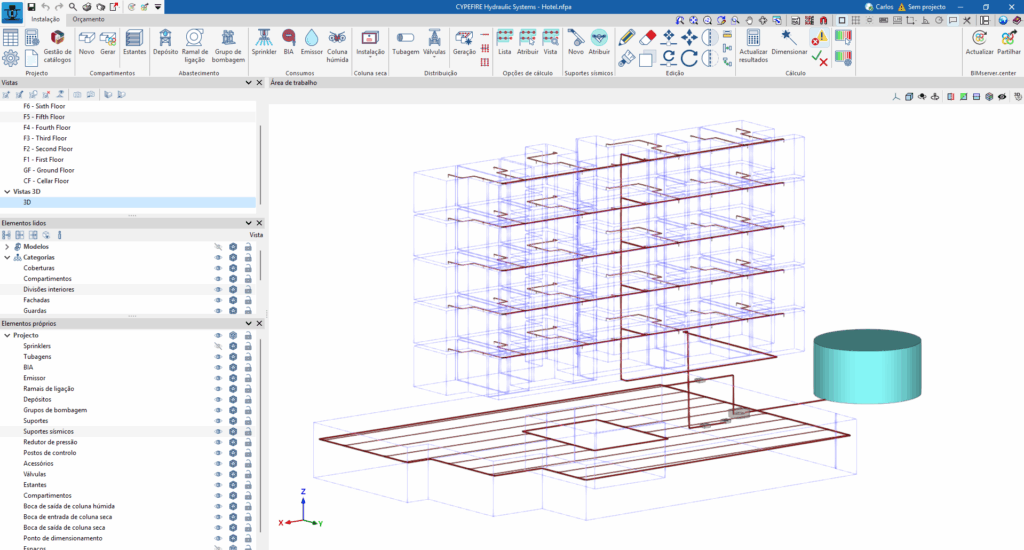

Separador "Instalação"

O separador ativado por defeito ao iniciar é o separador "Instalação". Este apresenta um ambiente de trabalho que permite realizar a conceção da instalação de forma rápida e simples, tanto numa vista 3D como em qualquer tipo de vista 2D (como plantas e alçados). Desta forma, os elementos da instalação podem ser introduzidos utilizando a vista mais adequada em cada momento.

O separador apresenta:

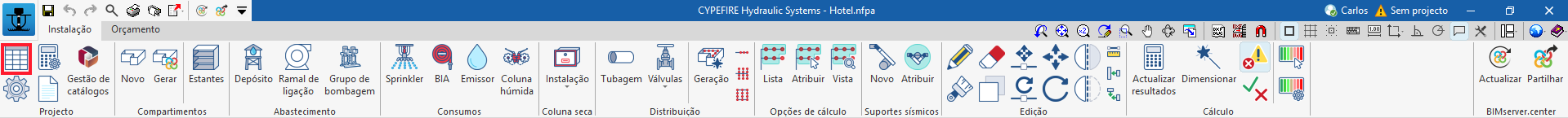

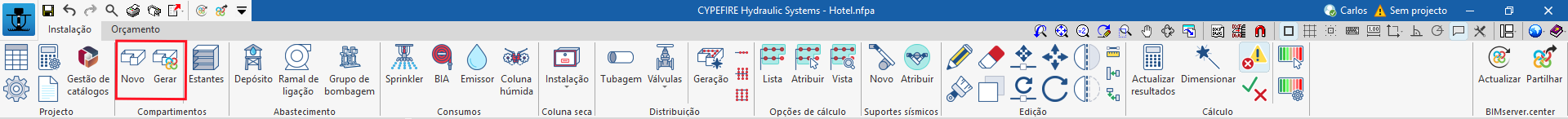

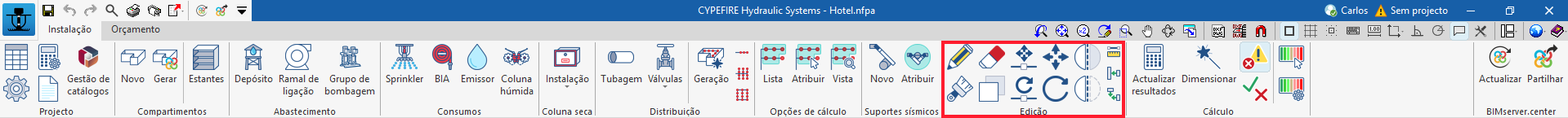

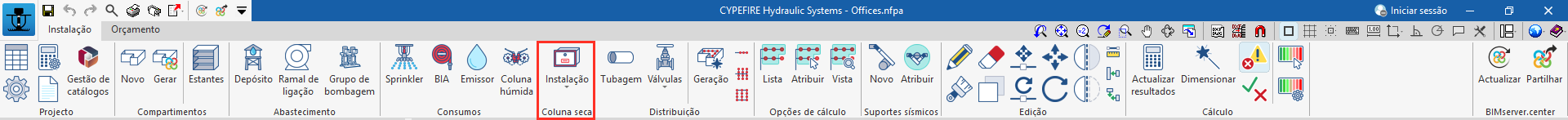

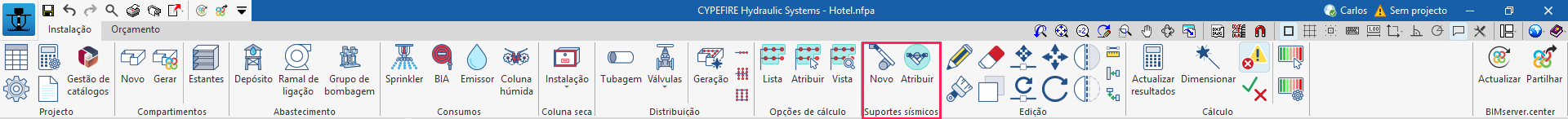

• Uma barra de ferramentas superior onde se encontram as ferramentas para: gerir as características gerais do projeto; introduzir e gerar compartimentos; introduzir os pontos de abastecimento, os consumos (sprinklers, BIA, emissores e bocas de saída para colunas húmidas), as colunas secas e os elementos da rede de distribuição de água; definir as hipóteses de cálculo; introduzir os suportes sísmicos; utilizar as ferramentas de edição; e realizar o cálculo, a verificação e o dimensionamento da instalação.
• Uma área de trabalho, no lado direito do ecrã, onde se introduzem, editam e visualizam todos os elementos do projeto.
• No lado esquerdo, vários painéis com ferramentas para definir as vistas do projeto e para gerir a visibilidade dos elementos lidos e dos elementos próprios.

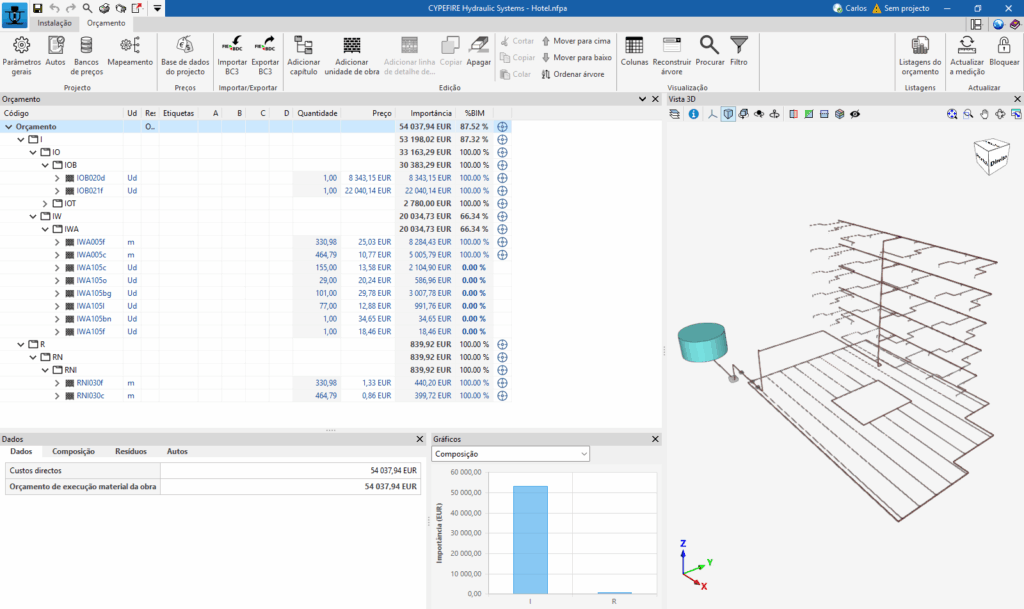

Separador "Orçamento"

Por outro lado, o separador "Orçamento" permite gerir a medição e o orçamento dos elementos da instalação e apresenta:

• Uma barra de ferramentas superior na qual se encontram as ferramentas para a criação e edição de orçamentos, assim como as de gestão e criação de listagens.
• Uma janela gráfica com a sua própria barra de ferramentas, situada no lado direito, na qual se podem visualizar os diferentes elementos da obra.
• No lado esquerdo, uma zona específica para a estruturação do orçamento.

Ao iniciar o programa e clicar em "Novo", é-lhe oferecida a possibilidade de criar uma "Nova obra", que pode depois ser integrada num projeto existente no BIMserver.center.

Isto é feito na janela "Seleção de projeto", que apresenta as seguintes opções:

• No lado esquerdo, pode iniciar sessão com uma conta do BIMserver.center.
• No lado direito, a opção "Selecionar projeto" é utilizada para escolher um projeto existente. Existe também a possibilidade de "Criar um novo projeto". Nesse caso, o projeto será visível no BIMserver.center a partir desse momento.
• Existe a opção de iniciar o projeto sem estar vinculado à plataforma BIMserver.center. Para isso, basta desmarcar a opção da caixa "Vincular-se a um projeto do BIMserver.center", que se encontra na parte superior esquerda.

Uma vez crida a obra nova, acede-se à interface geral do programa, depois de passar pelo assistente de importação, se for o caso. Em qualquer momento posterior, durante o processo de trabalho, os ficheiros do projeto podem ser partilhados ou importados através do grupo "BIMserver.center", situado na parte superior direita da interface geral.

Importação de modelos BIM

Ao criar uma obra nova e selecionar um projeto alojado na plataforma BIMserver.center em "Selecionar projeto", aparece a janela "Importação de modelos BIM", que apresenta os ficheiros contidos nesse projeto em formato IFC.

A aplicação oferece a possibilidade de incluir um ou mais modelos existentes nesse projeto. Para o fazer, seleciona-se a opção na caixa "Importar" e aceita-se.

Ao aceder à interface, a janela gráfica apresentará os modelos importados. Além disso, se contiverem esta informação, serão importadas e criadas as vistas de planta necessárias para o desenvolvimento do modelo da instalação.

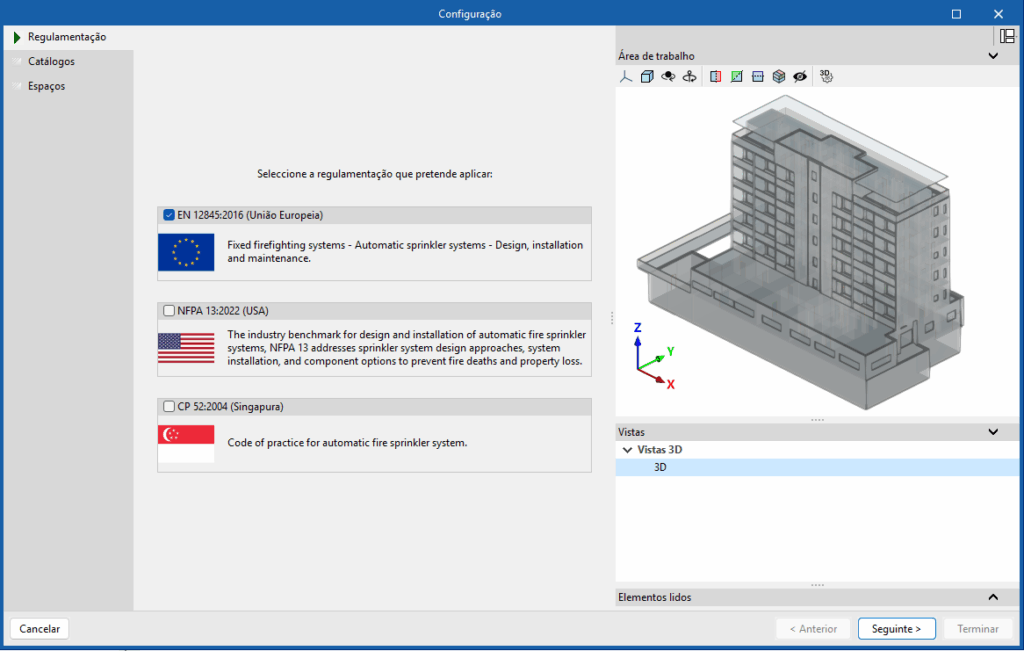

Assistente de configuração: seleção da regulamentação, descarga de catálogos e classificação dos espaços

Mais adiante, o programa abre o assistente de "Configuração", que consiste nos seguintes passos:

• No primeiro passo, é possível selecionar a regulamentação aplicável entre a disponível para diferentes países e regiões. Desta forma, as verificações definidas na norma são automaticamente importadas.

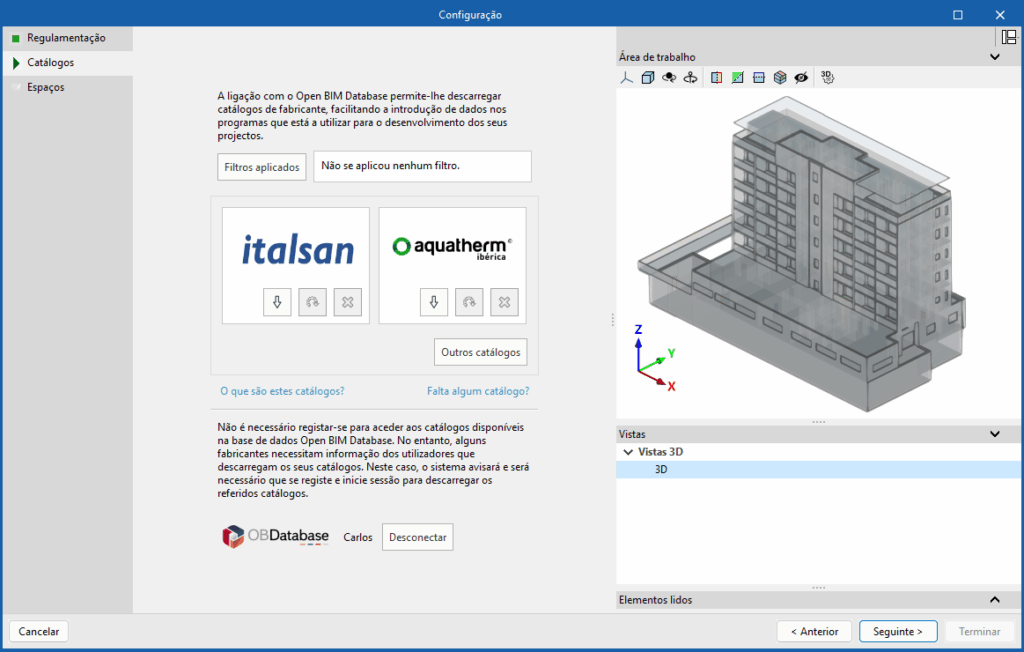

• No passo seguinte, pode ser estabelecida a ligação com a Open BIM Database para realizar a descarga e gestão de catálogos de fabricante. Estes catálogos estarão disponíveis no momento da introdução de elementos da instalação.

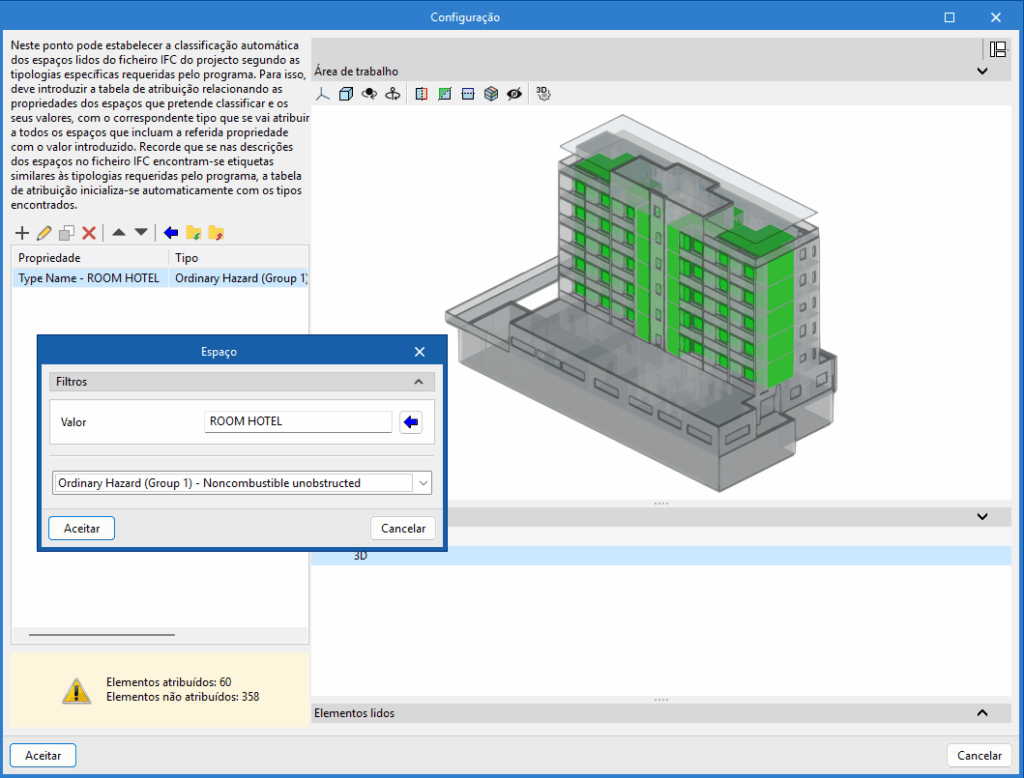

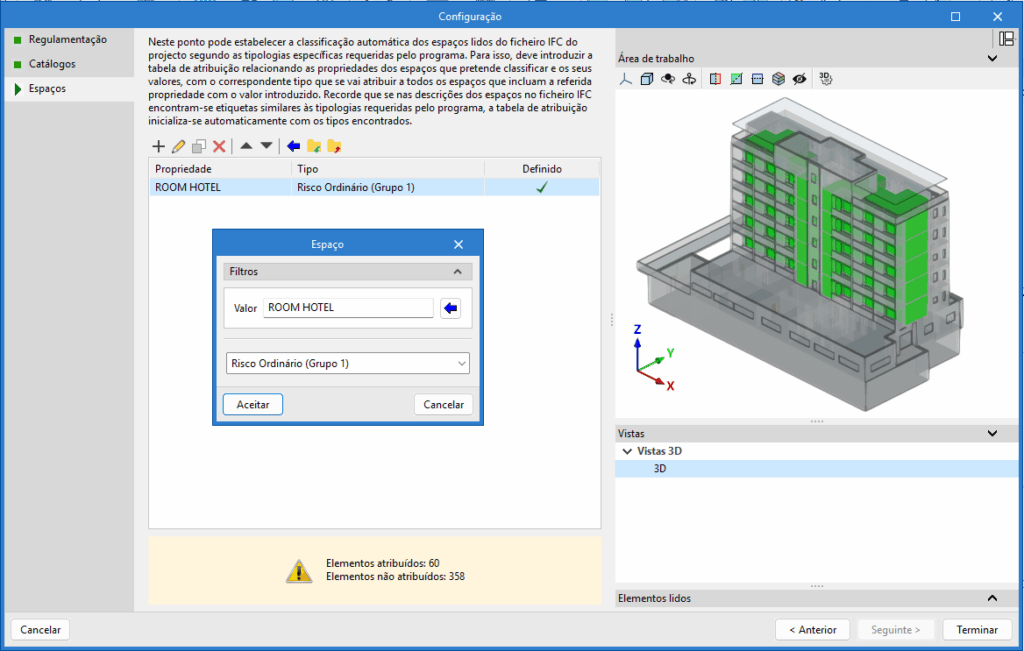

• Finalmente, no último passo é possível estabelecer a classificação automática dos espaços lidos do ficheiro IFC do projeto de acordo com as tipologias específicas requeridas pelo programa.
  Para isso, é necessário adicionar entradas na tabela de atribuição. Em cada entrada filtram-se os espaços a classificar, indicando os valores das suas propriedades, selecionando a tipologia de compartimento própria do programa que se deseja atribuir aos mesmos.
  Também é possível utilizar o assistente da barra de ferramentas para realizar uma importação conjunta de todos os espaços lidos no ficheiro IFC em função da propriedade desejada, gerando assim uma entrada na tabela para cada grupo de espaços com a mesma propriedade.
  À direita, o programa permite visualizar a disposição dos espaços selecionados no modelo.
  Os espaços que não se pretendem calcular devem ser eliminados nesta tabela de classificação.
  O programa atribuirá o tipo de espaço selecionado a todos os compartimentos lidos do ficheiro IFC que tenham o valor indicado na propriedade apresentada e gerará a sua geometria, incorporando-os depois na vista do modelo.

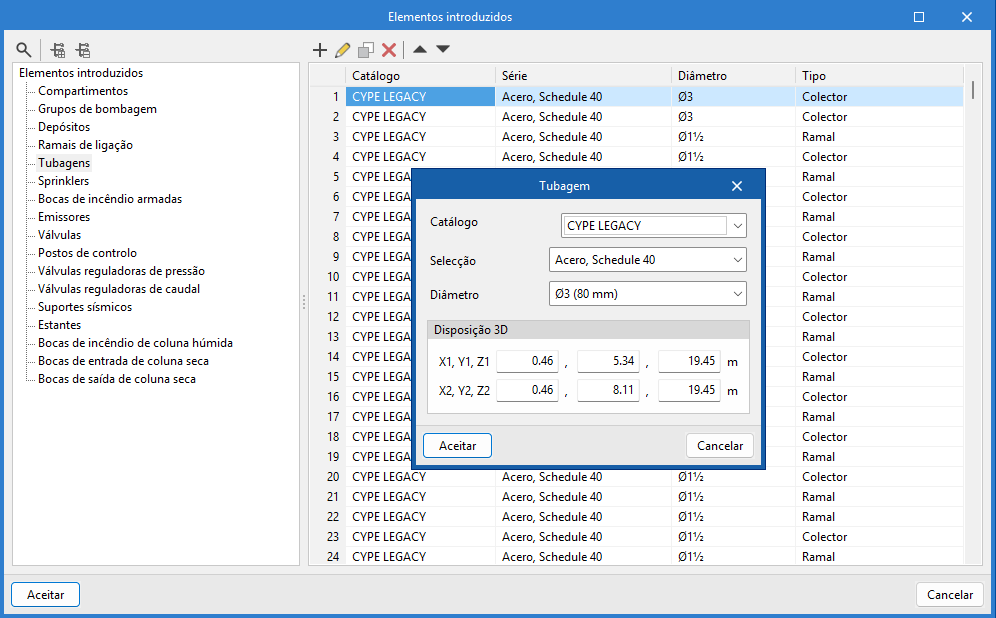

Elementos introduzidos

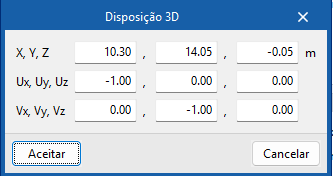

Permite consultar e editar os dados de cada um dos elementos introduzidos no modelo, como a sua referência, disposição 3D, tipologia e características, nas seguintes tabelas:

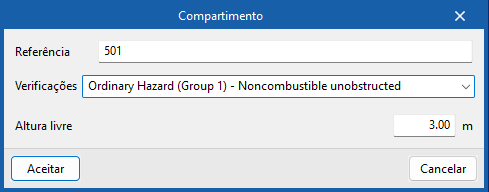

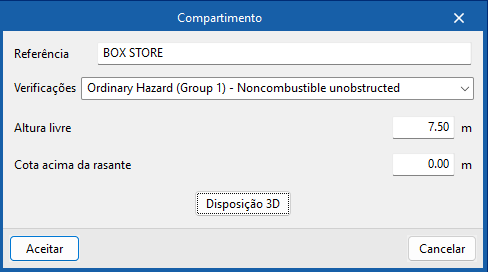

• Compartimentos
• Grupos de bombagem
• Depósitos
• Ramais de ligação

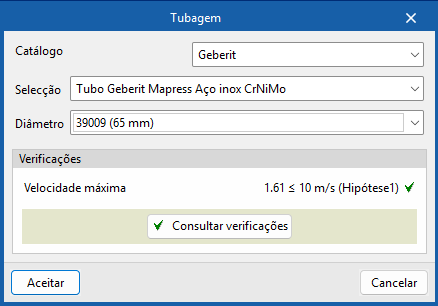

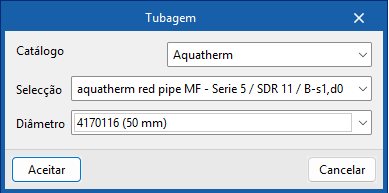

• Tubagens

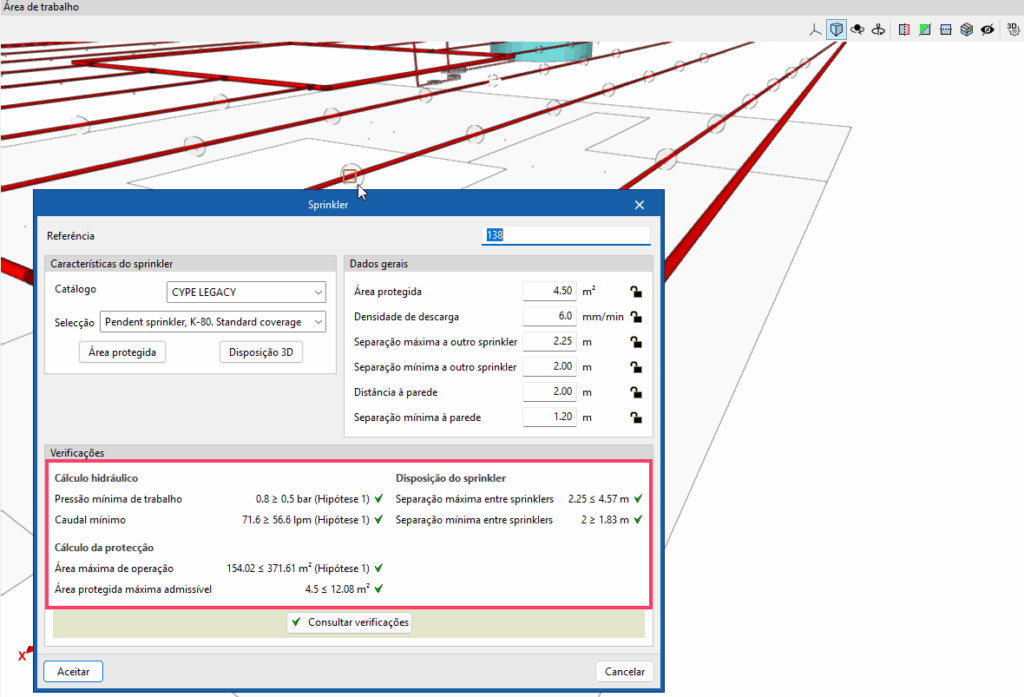

• Sprinklers
• Bocas de incêndio armadas
• Emissores
• Válvulas
• Posto de comando
• Válvulas reguladoras de pressão
• Válvulas reguladoras de caudal

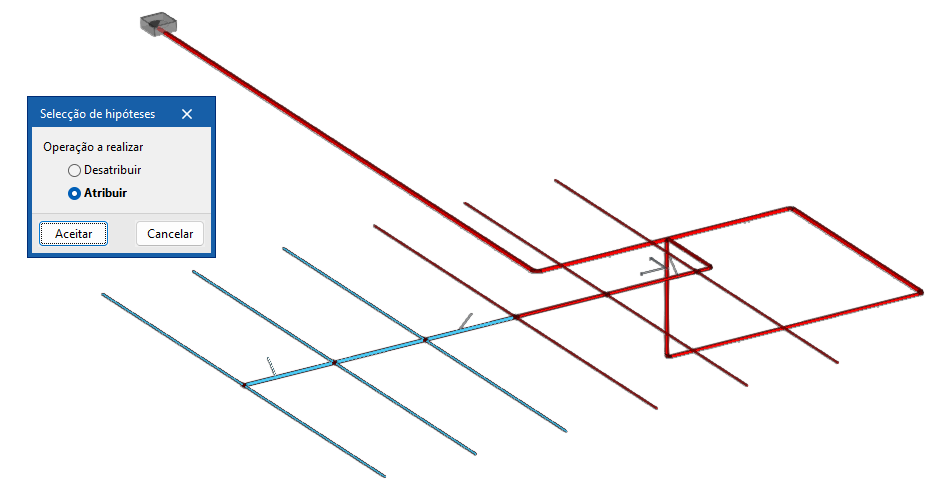

• Suportes sísmicos
• Estantes
• Bocas de incêndio de coluna húmida
• Bocas de entrada de coluna seca

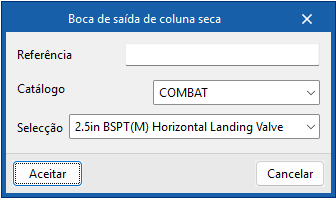

• Bocas de saída de coluna seca

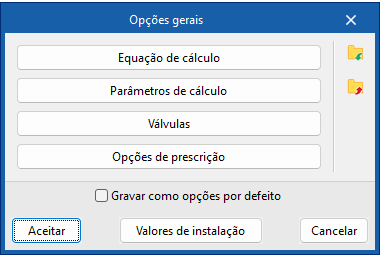

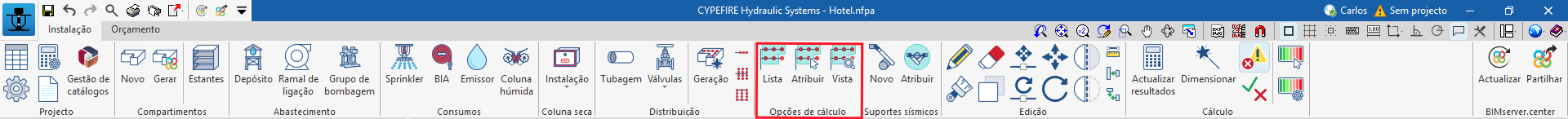

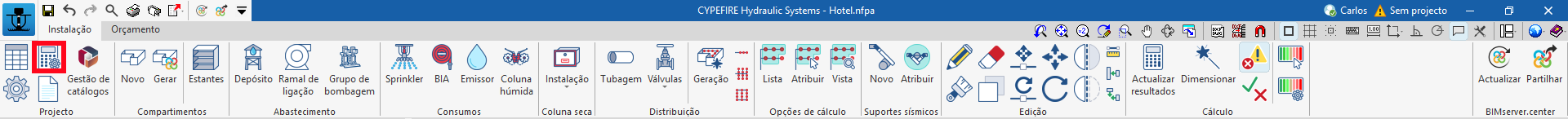

As opções disponíveis são as seguintes:

• Equação de cálculo
• Parâmetros de cálculo
• Válvulas
• Opções de prescrição

As opções da coluna do lado direito permitem importar e exportar para ficheiros em disco a configuração completa do painel "Opções gerais", assim como selecionar um ficheiro com valores iniciais para a criação de um obra nova.

A seguir, são detalhadas as opções mencionadas.

Equação de cálculo

Permite selecionar a equação de cálculo das perdas de carga:

• Hazen-Williams
  O método de cálculo de Hazen-Williams é um dos mais utilizados devido à sua simplicidade de cálculo, mas não pode ser usado com outro líquido que não seja a água. Este é método selecionado por defeito. A escolha deste método de cálculo permite a configuração do seguinte parâmetro:

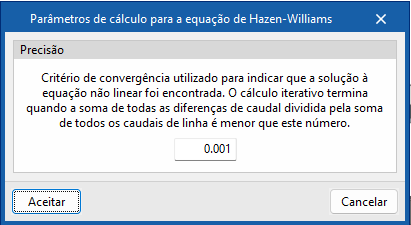

  • Precisão
    Critério de convergência utilizado para indicar que a solução da equação não linear foi encontrada. O cálculo iterativo termina quando a soma de todas as diferenças de caudal dividida pela soma de todos os caudais de linha é inferior ao número indicado nesta secção.

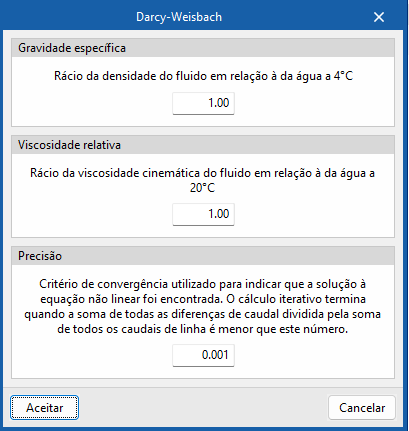

• Darcy-Weisbach
  O método de cálculo de Darcy-Weisbach é mais preciso do que o anterior, mas é mais mais complexo devido ao cálculo do fator de fricção. Este método é exigido em alguns casos particulares por algumas normas, como a NFPA 13. A escolha desde método de cálculo permite a configuração dos seguintes parâmetros:
  • Gravidade específica
    Rácio da densidade do fluido em relação à da água a 4 ºC.
  • Viscosidade relativa
    Rácio da viscosidade cinemática do fluido em relação à da água a 20 ºC.
  • Precisão
    Critério de convergência utilizado para indicar que a solução da equação não linear foi encontrada. O cálculo iterativo termina quando a soma de todas as diferenças de caudal dividida pela soma de todos os caudais de linha é inferior ao número indicado nesta secção.

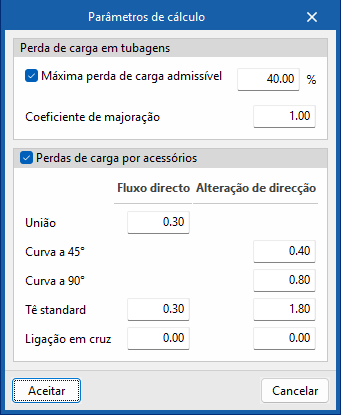

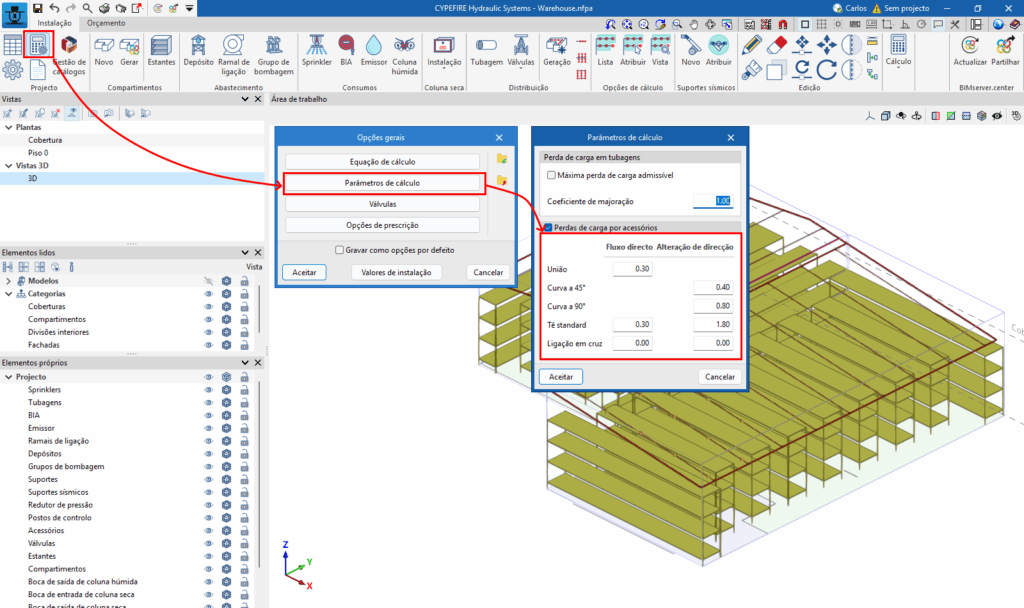

Parâmetros de cálculo

• Perdas de carga em tubagens
  • Máxima perda de carga admissível (opcional)
    Permite definir a percentagem máxima de perda de carga admissível nos tramos de tubagens da obra.
  • Coeficiente de majoração
    Permite introduzir um coeficiente de segurança que majora os comprimentos das tubagens para simular as perdas de pressão devidas a elementos singulares, tais como curvas, cruzetas, tês, válvulas, etc. Este valor deve ser superior à unidade. Por exemplo, para representar um incremento de perdas de carga de 15 %, deve ser introduzido o valor de 1.15.

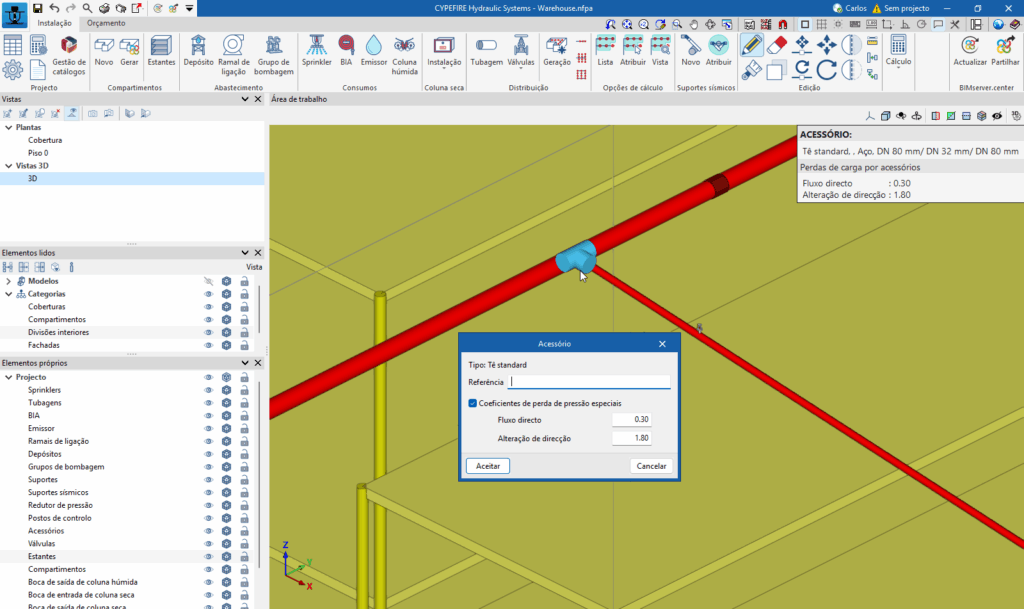

• Perdas de carga por acessórios (opcional)
  Ativando esta opção, os acessórios como uniões, curvas, tês ou cruzetas, são gerados durante o cálculo em função da geometria da rede e podem ser visualizados na representação 3D da instalação. Além disso, nesta secção o programa permite configurar o coeficiente de perdas de carga associado aos diferentes tipos de acessórios gerados, tanto no ramal com fluxo direto como no ramal com mudança de direção, se for o caso.
  • União (Fluxo direto)
  • Curva a 45º (Mudança de direção)
  • Curva a 90º (Mudança de direção)
  • Tê standard (Fluxo direto, Mudança de direção)
  • Ligação em cruz (Fluxo direto, Mudança de direção)

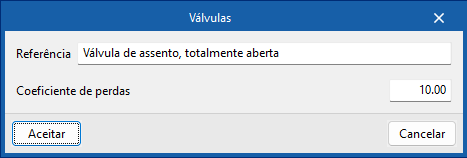

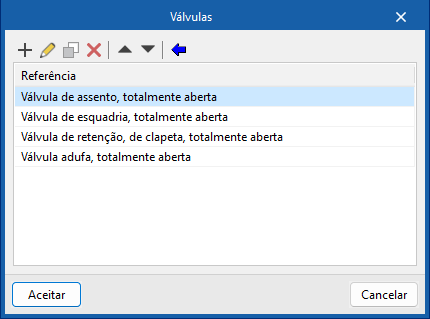

Válvulas

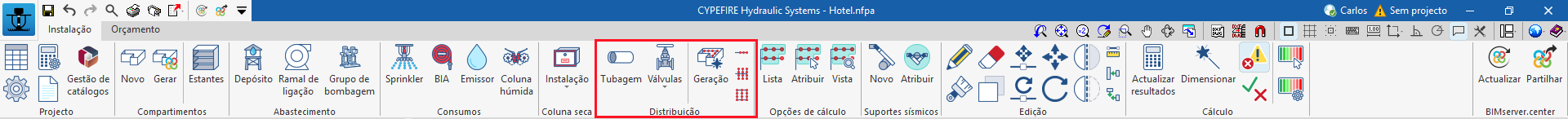

Permite definir tipos de válvulas. Estes elementos podem ser introduzidos no modelo a partir da opção "Válvulas" do grupo "Distribuição" da barra de ferramentas principal.

Os dados associados a cada válvula são os seguintes:

• Referência
  Referência da válvula.
• Coeficiente de perdas
  Coeficiente de perdas associado à válvula.

O assistente situado à direita na parte superior permite importar "Tipos de válvula predefinidos" incluídos no programa.

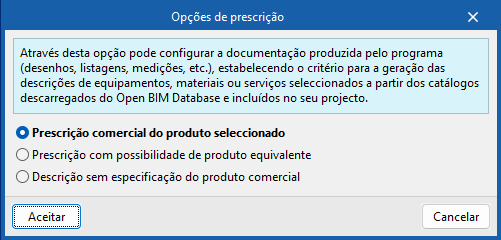

Opções de prescrição

Permite configurar a documentação produzida pelo programa (desenhos, listagens, medições, etc.), estabelecendo o critério para a geração das descrições dos equipamentos, materiais ou serviços selecionados a partir dos catálogos descarregados da Open BIM Database e incluídos no projeto.

• Prescrição comercial do produto selecionado
  A descrição dos equipamentos, materiais e serviços prescreverá o produto selecionado em exclusividade.
• Prescrição com possibilidade de produto equivalente
  A descrição dos equipamentos, materiais e serviços prescreverá o produto selecionado indicando a possibilidade de utilizar um produto equivalente.
• Descrição sem especificação do produto comercial
  A descrição dos equipamentos, materiais e serviços não especificará um determinado produto comercial.

Dados do projeto

Permite incorporar no programa os seguintes dados de projeto para serem utilizados e apresentados na composição de listagens:

• Nome do projeto
• Localização
• Referência do desenho / Data
• Referência da área de operação / Data
• Nome do dono da obra
• Morada
• Número de telefone
• Nome do projetista
• Entidade supervisora

Gestão de catálogos

Permite descargar catálogos de fabricantes utilizando a ligação à base de dados Open BIM Database, o que facilita a introdução de dados no programa para o desenvolvimento do projeto.

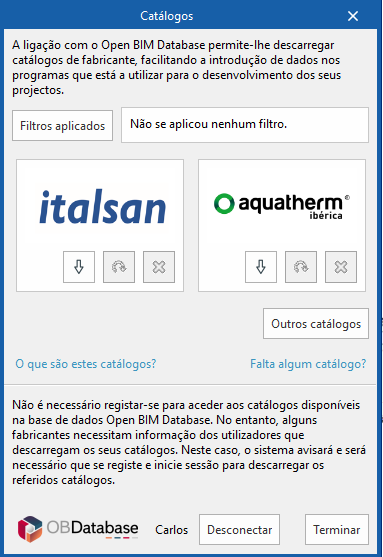

Ao clicar nesta opção, abre-se uma janela com os catálogos de fabricante disponíveis.

Através da opção "Filtros aplicados" é possível aplicar filtros por "Categoria" de elemento, "Idioma" e "País", para mostrar apenas os fabricantes que oferecem catálogos de produtos com estas características.

Descarga de catálogos

Para cada fabricante, são apresentadas as seguintes opções:

• Descarregar
  Descarrega o catálogo do fabricante. Os produtos do catálogo estarão disponíveis no projeto.
• Atualizar
  Atualiza para a última versão do catálogo do fabricante selecionado, apagando a versão descarregada no projeto.
• Apagar
  Apaga o catálogo do fabricante selecionado. Os produtos do catálogo deixarão de estar disponíveis no projeto.

Conexão com Open BIM Database

Na parte inferior desta janela de diálogo, o programa permite que o utilizador se identifique com a sua conta e palavra-passe da Open BIM Database.

Gerar

Permite gerar compartimentos no programa a partir dos compartimentos lidos modelo BIM.

Para poder utilizar esta opção, a obra deve estar estar conectada a um projeto alojado no BIMserver.center que inclua a definição dos espaços e, além disso, no assistente inicial que surge no momento da criação de uma obra nova ou ao utilizar a opção "Atualizar" do grupo "BIMserver.center", deve ter sido estabelecida a classificação correspondente dos espaços lidos do ficheiro IFC segundo as tipologias específicas exigidas pelo CYPEFIRE Hydraulic Systems.

Estantes

Permite introduzir estantes no modelo.

A existência de estantes pode afetar o cálculo dos sprinklers ESFR: a "Separação máxima entre sprinklers" ou a "Separação máxima às paredes" é limitada em função da altura das estantes, de acordo com algumas normas como a NFPA 13. Estas limitações podem ser consideradas e ajustadas em "Verificações a realizar nos sprinklers", que se encontra em "Verificações por tipo de compartimento", em "Configuração regulamentar", dentro do grupo "Projeto".

Ao introduzir um elemento do tipo estante, o programa permite definir os seguintes parâmetros:

• Referência
  Referência da estante.
• Altura
  Altura total da estante.
• Número de prateleiras
• Distância entre prateleiras

• Después, se dibuja el contorno de la estantería en planta. Así, el programa genera automáticamente la geometría de la estantería a partir de esta información.

Ao editar uma estante já introduzida, para além da sua "Referência", também é possível modificar a "Cota acima da rasante", a "Altura" o "Número de prateleiras" e a "Distância entre prateleiras".

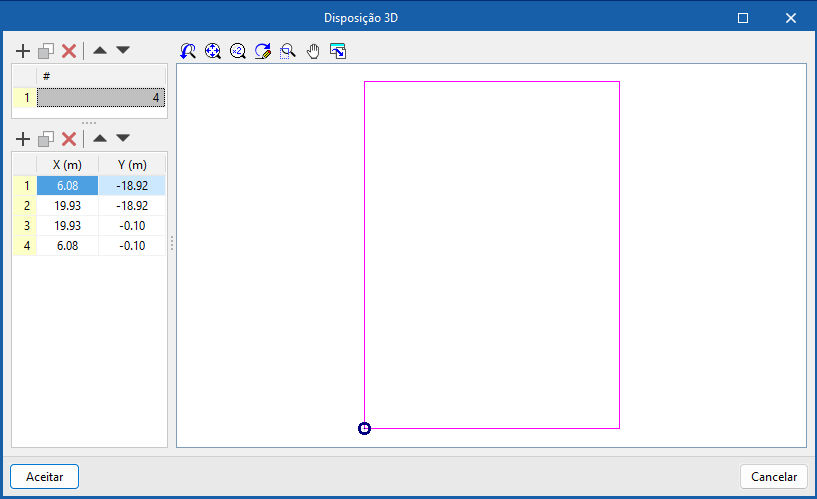

Na tabela inferior, é possível consultar e editar e as coordenadas absolutas "X" e "Y" dos vértices do polígono que define o seu contorno em planta.

Ramal de ligação à rede pública

Permite introduzir uma ligação à rede pública para que funcione como ponto inicial de abastecimento da instalação.

Ao introduzir ou editar uma ligação à rede pública, é possível configurar as seguintes parâmetros, que podem ser avaliados através das seguintes parâmetros, que podem ser avaliados por testes específicos que descrevem a a capacidade da rede:

• Referência
  Referência da ligação à rede pública.
• Pressão estática
  Valor da pressão na ligação medido com o fluido em repouso.
• Pressão residual
  Valor da pressão na ligação medido com o caudal residual de água em movimento.
• Caudal residual
  Caudal de água suportado pela rede pública, mantendo a pressão residual indicada.

Grupo de bombagem

Permite introduzir um grupo de bombagem na instalação.

Ao introduzir ou editar um grupo de bombagem, é possível configurar os seguintes parâmetros:

• Referência
  Referência do grupo de bombagem.
• Catálogo / Seleção
  O programa permite fazer a seleção a seleção de um grupo de bombagem a partir dos catálogos dos fabricantes incluídos na Open BIM Database. Estes catálogos podem ser descarregados a partir da opção "Gestão de catálogos" dentro do grupo "Projeto".

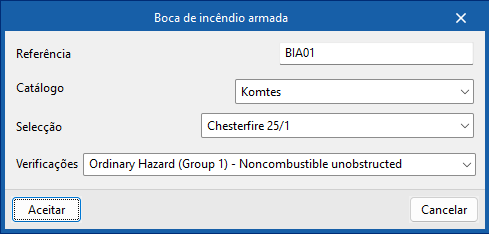

Boca de incêndio armada (BIA)

Permite introduzir uma boca de incêndio armada (BIA).

Ao introduzir ou editar uma boca de incêndio armada, é possível configurar os seguintes parâmetros:

• Referência
  Referência da boca de incêndio armada.
• Catálogo / Seleção
  O programa permite fazer a seleção de uma boca de incêndio armada a partir dos catálogos dos fabricantes incluídos na Open BIM Database. Estes podem ser descarregados a partir da opção "Gestão de catálogos" dentro do grupo "Projeto".
• Verificações

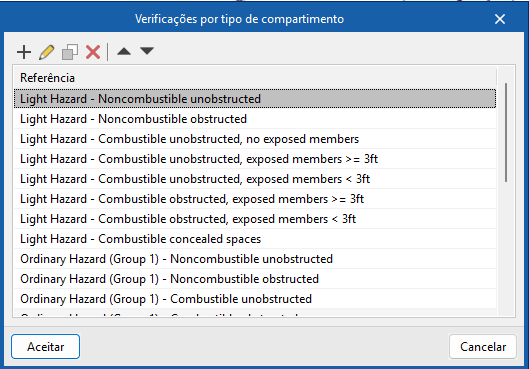

  Permite selecionar as verificações a realizar na boca de incêndio armada. As "Verificações a realizar nas BIA" podem ser definidas em "Configuração regulamentar", dentro do grupo "Projeto" da barra de ferramentas superior.

Emissor

Permite introduzir um emissor genérico.

Os emissores permitem simular, realizar o cálculo e a verificação hidráulica de qualquer elemento de uma instalação de extinção de incêndios (sprinklers, BIAs, hidrantes, etc.), sem depender das restrições geométricas e hidráulicas dos sprinklers e das bocas de incêndio armadas que se introduzem através das outras opções deste grupo.

Ao introduzir ou editar um emissor, é possível configurar os seguintes parâmetros:

• Referência
  Referência do emissor. Permite identificar o elemento introduzido nas listagens.
• K-Factor
  Factor de descarga do emissor para calcular o caudal.

O programa não realiza nenhuma verificação sobre os emissores mas, devido ao motor de cálculo EPANET, é capaz de realizar o cálculo hidráulico do sistema concebido. Além disso, na própria interface do programa, é possível visualizar os dados obtidos de caudal e pressão para cada um dos emissores introduzidos.

Coluna húmida

Permite introduzir uma boca de saída para uma coluna húmida.

Este elemento comporta-se como um sprinkler, boca de incêndio ou emissor, podendo ser ligado em qualquer ponto da instalação e atribuído às hipóteses de cálculo desejadas para obter o caudal e a pressão resultantes do cálculo.

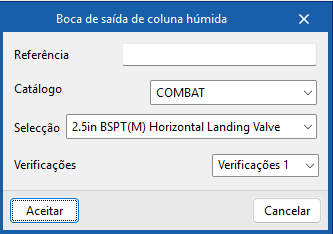

Ao introduzir ou editar um boca se saída para uma coluna húmida, é possível configurar os seguintes parâmetros:

• Referência
  Referência da boca de saída para uma coluna húmida.
• Catálogo / Seleção
  O programa permite fazer a seleção de uma boca de saída para uma coluna húmida dos catálogos dos fabricantes incluídos na Open BIM Database. Estes podem ser descarregados a partir da opção "Gestão de catálogos" dentro do grupo "Projeto".
• Verificações
  Permite selecionar as verificações a realizar na coluna húmida.
  As "Verificações a realizar em colunas húmidas" podem ser definidas em "Configuração regulamentar", dentro do grupo "Projeto" da barra de ferramentas superior.

Além das verificações realizadas nas bocas de saída para uma coluna húmida, devido ao motor de cálculo EPANET, o programa é capaz de efetuar o cálculo hidráulico do sistema concebido. Além disso, na própria interface do programa, é possível visualizar os dados obtidos de caudal e pressão para cada uma das bocas de saída de uma coluna húmida introduzida.

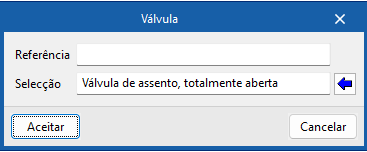

Válvulas

Permite introduzir uma válvula na rede de distribuição. Desta forma, o programa considera as perdas de carga associadas.

Ao introduzir ou editar uma válvula, é possível configurar os seguintes parâmetros:

• Referência
  Referência da válvula.
• Seleção
  O programa permite fazer a seleção da válvula através da seleção disponível à direita. Podem ser criados ou editados estes tipos de elementos a partira da opção "Válvulas", dentro das "Opções gerais" do grupo "Projeto".

Redutor de pressão

Permite introduzir uma válvula redutora de pressão.

Este elemento é utilizado para limitar a pressão na instalação hidráulica de extinção de incêndios a jusante do seu ponto de instalação.

Ao introduzir ou editar uma válvula redutora de pressão, é possível configurar os seguintes parâmetros:

• Referência
  Referência da válvula redutora de pressão.
• Pressão limite
  Valor da pressão limitada pela válvula redutora.

Regulador de caudal

Permite introduzir um válvula reguladora de caudal.

Este elemento é utilizado para limitar o caudal na instalação hidráulica de extinção de incêndio a jusante do seu ponto de instalação.

Ao introduzir ou editar uma válvula reguladora de caudal, é possível configurar os seguintes:

• Referência
  Referência da válvula reguladora de caudal.
• Caudal limite
  Valor do caudal limitado pela válvula reguladora.

Posto de comando

Permite introduzir um posto de comando.

O posto de comando é um conjunto que inclui a válvula de alarme, a válvula de corte e todas as válvulas e acessórios necessários para realizar o comando de uma instalação hidráulica de extinção.

A dimensão máxima da instalação controlada por um posto de comando depende do grau de risco do edifício e é estabelecida nas normas relacionadas.

A "Área protegida máxima por posto de comando" pode ser definida para cada tipo de compartimento ativando a opção correspondente em "Configuração regulamentar", dentro do grupo "Projeto" da barra de ferramentas superior.

No caso de se superar o limite máximo admissível, o programa indicará esse facto após o cálculo, para que possam ser tomadas as medidas necessárias.

Ao introduzir ou editar um posto de comando, é possível configurar os seguintes parâmetros:

• Referência
  Referência do posto de comando.

Além disso, o processo de dimensionamento pode ser realizado apenas para a parte da instalação situada a jusante de um determinado posto de comando.

Ramal

Permite gerar um ramal da rede, incluindo a definição das tubagens e dos sprinklers ao longo do mesmo.

Ao introduzir um ramal, na janela que aparece ao selecionar esta opção, o programa permite selecionar os sprinklers e as tubagens que o compõem (tanto os ramais como os tramos de desnível até aos sprinklers):

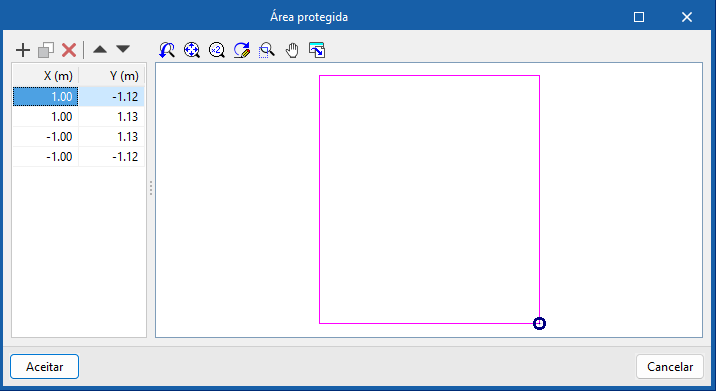

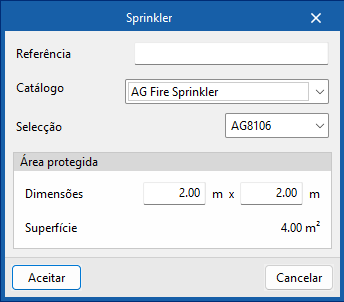

• Sprinklers
  • Catálogo / Seleção
• Tubagens
  • Catálogo / Série / Ramal / Desnível (opcional)

Quanto às opções de geração do ramal, é possível configurar os seguintes parâmetros:

• Separação entre sprinklers
  Valor da separação entre sprinklers no ramal.

Coletor com ramais

Permite gerar uma rede formada por um coletor central juntamente com ramais dispostos à sua esquerda e à sua direita, incluindo a definição das tubagens e dos sprinklers ao longo dos mesmos.

Ao introduzir um coletor com ramais, na janela que aparece ao selecionar esta opção, o programa permite selecionar os sprinklers e as tubagens que os compõem (tanto o coletor como os ramais ou os tramos de desnível até aos sprinklers):

• Sprinklers
  • Catálogo / Seleção
• Tubagens
  • Catálogo / Série / Coletor / Ramal / Desnível (opcional)

No que diz respeito às opções de geração do coletor com ramais, é possível configurar os seguintes parâmetros:

• Separação entre sprinklers
  Valor da separação entre sprinkles no mesmo ramal.
• Separação entre ramais
  Valor de separação entre ramais ao longo do coletor.
• Número de sprinklers em cada ramal à esquerda / Número de sprinklers em cada ramal à direita
  Permite definir o comprimento de cada ramal à esquerda e à direita do coletor definindo o número de sprinklers que se dispõem no mesmo.

Rede malhada

Permite gerar uma rede malhada formada por um coletor perimetral juntamente com ramais paralelos unindo pontos do mesmo, incluindo a definição das tubagens e dos sprinklers ao longo dos mesmos.

Ao introduzir uma rede malhada, na janela que aparece ao selecionar esta opção, o programa permite selecionar os sprinklers e as tubagens que a compõem (tanto os coletores como os ramais ou os tramos de desnível até aos sprinklers):

• Sprinklers
  • Catálogo / Seleção
• Tubagens
  • Catálogo / Série / Coletor / Ramal / Desnível (opcional)

No que diz respeito às opções de geração da rede malhada, é possível configurar os seguintes parâmetros:

• Rede malhada (Entre centros de coletores / Com ramais à esquerda do coletor / Com ramais à direita do coletor)
  Define a posição do coletor e dos ramais em relação aos pontos de inserção da rede na área de trabalho.
• Separação entre sprinklers
  Valor da separação entre sprinkles no mesmo ramal.
• Separação entre ramais
  Valor de separação entre entre ramais ao longo dos coletores.
• Número de sprinklers por ramal
  Permite estabelecer o comprimento dos ramais e, portanto, a separação entre coletores opostos da rede malhada, definindo o número de sprinklers que se dispõem nos mesmos.

Geração dos acessórios e das perdas de carga associadas

Os acessórios da instalação, tais como as uniões, as curvas, os tês ou as ligações em cruz, são geradas automaticamente no cálculo se a opção "Perdas de carga por acessórios", em "Parâmetros de cálculo", dentro das "Opções gerais" disponíveis no grupo "Projeto" da barra de ferramentas principal do separador "Instalação".

Esta opção também permite configurar o coeficiente de perdas de carga associado aos diferentes tipos de acessórios gerados, tanto no ramal com fluxo direto como no ramal com mudança de direção, si procede.

Edição de perdas de carga nos acessórios

Após a geração automática, é possível editar manualmente cada um dos acessórios utilizando a opção "Editar" do grupo "Edição" da barra de ferramentas principal do separador "Instalação" e clicando no acessório.

Segundo a tipologia, é possível modificar a perda de carga tanto no ramal com fluxo direto como no ramal com mudança de direção. Para isso, é necessário ativar a opção correspondente:

• Tipo
  Tipo de acessório gerado.
• Referência
  Referência do acessório.
• Coeficientes de perda de carga especiais (opcional)
  Permite modificar os coeficientes de perda de carga do acessório.
  • Fluxo direto
    Coeficiente de perda de carga no ramal com fluxo direto.
  • Alteração de direção
    Coeficiente de perda de carga no ramal com mudança de direção.

Os acessórios cuja perda de carga tenha sido modificada terão uma tonalidade mais azul para que possam ser rapidamente identificados na instalação.

Atribuir

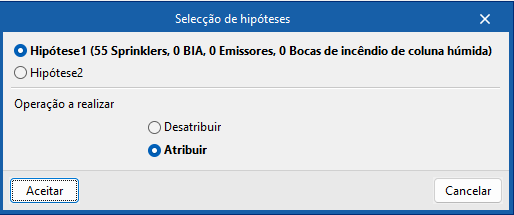

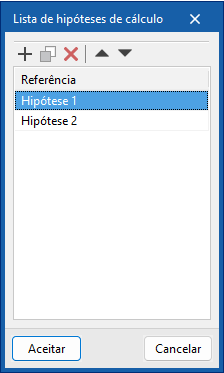

Permite atribuir ou desatribuir elementos da instalação de extinção de incêndios (sprinkles, BIA e emissores) a uma das hipóteses de cálculo definidas, para indicar que se encontram abertos, ativos ou em operação.

Se um elemento não for atribuído a uma hipótese, o programa considera que não se encontra em operação e não realiza nenhuma verificação hidráulica ao mesmo.

Vista

Permite visualizar uma hipótese de cálculo sobre a área de trabalho.

O programa marca com esferas a posição dos elementos que estão atribuídos à hipótese vista.

Para diferenciar, marca também com uma cor a área de operação dos sprinklers ativos na hipótese selecionada, formada pela soma das áreas protegidas por cada um deles.

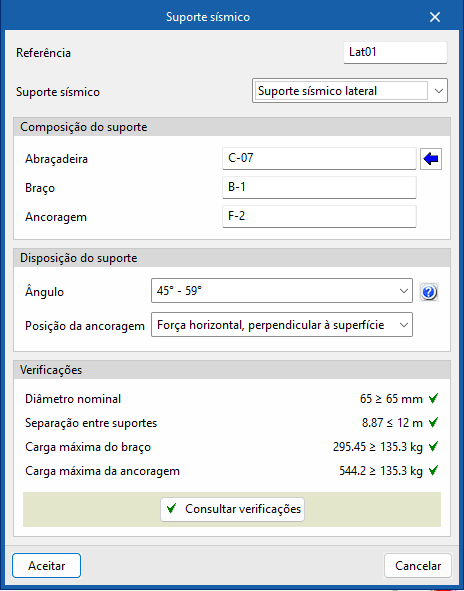

Com os dados fornecidos, ao calcular, o programa realiza as seguintes Verificações sobre o suporte sísmico, que podem ser consultadas e listadas na secção correspondente do seu painel de edição.

• Diâmetro nominal
  Verifica se o diâmetro da abraçadeira é igual ou superior ao diâmetro da tubagem que sustenta.
• Separação entre suportes
  Verifica se a separação entre suportes não supera o valor máximo.
• Carga máxima do braço
  Verifica se a carga atribuída ao suporte não supera o valor máximo permitido pelos tipos de componentes selecionados.
• Carga máxima da ancoragem
  Verifica se a carga atribuída à ancoragem não supera os valor máximo permitido pelos tipos de componentes selecionados.

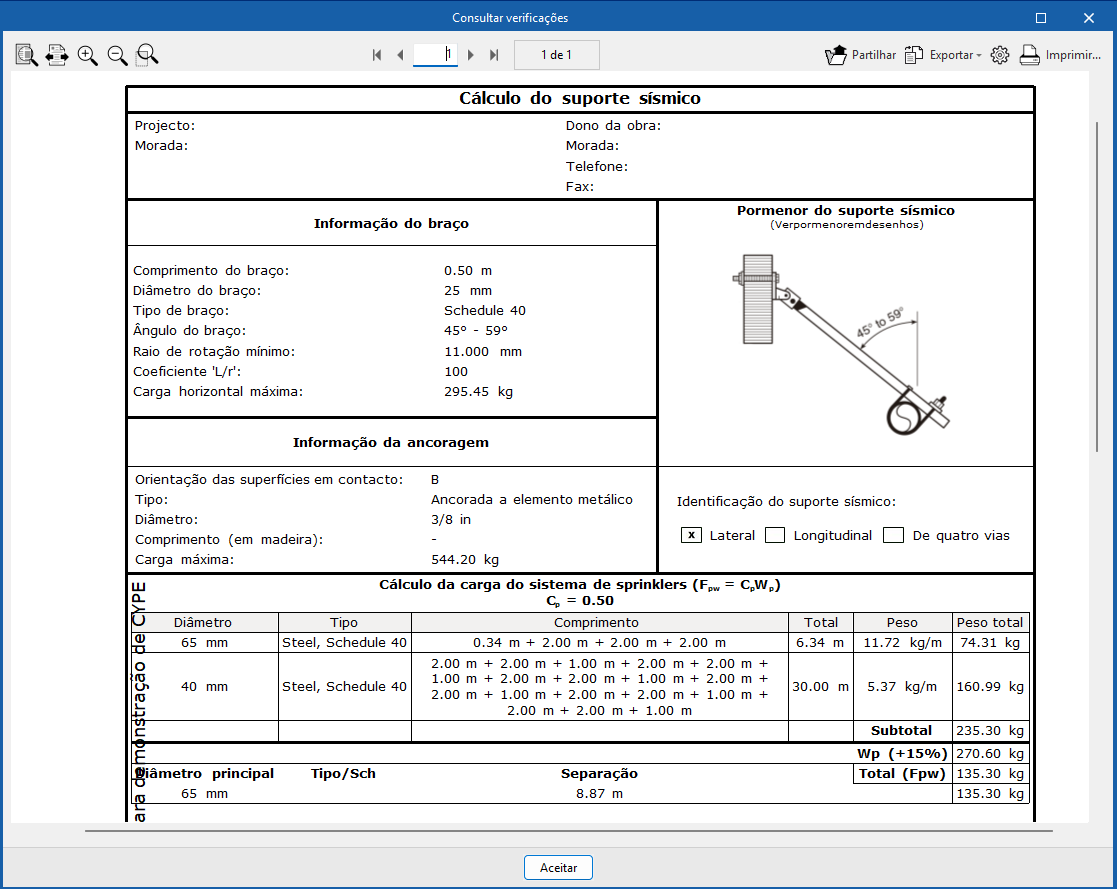

Além disso, através do botão "Consultar verificações" obtém-se uma ficha completa com os dados, o desenho de detalhe e os resultados de cálculo do suporte selecionado.

Atribuir

Permite atribuir ou desatribuir tubagens da instalação de extinção de incêndios a um determinado suporte sísmico.

Ao clicar sobre um suporte sísmico, surge uma janela de diálogo onde se escolhe se deseja "Atribuir" ou "Desatribuir" tubagens ao mesmo. Após aceitar, o programa destaca as tubagens que já estão atribuídas ao mesmo ou as que ainda não estão atribuídas, dependendo da operação selecionada. Desta forma, é possível selecionar as tubagens desejadas para completar completar a operação.

Atualizar resultados

Calcula a instalação introduzida de acordo com as últimas alterações, incluindo todas as hipóteses de cálculo, atualiza os parâmetros calculados nos elementos e verifica se estão dentro dos intervalos permitidos.

O resultado é uma visualização direta com mensagens de erro ou aviso sobre as partes da instalação que apresentam algum problema ou não cumprem alguma verificação, além dos resultados e relatórios disponíveis após o cálculo na secção "Verificações" do painel de edição dos elementos que dispõem o mesmo.

Dimensionar

Permite realizar um dimensionamento da rede de acordo com a hipótese indicada, selecionando automaticamente o diâmetro das tubagens.

O painel "Dimensionar" apresenta duas opções:

• Selecionar a hipótese de cálculo para a qual se pretende dimensionar a instalação
  Permite selecionar uma das hipóteses de cálculo definidas para efetuar o seu cálculo. Entre parêntesis é apresentado o número de sprinklers, BIA, emissores e bocas de saída de coluna húmida atribuídos à hipótese.

• Tipo de dimensionamento
• Total
  É efetuado um dimensionamento de toda a obra.
• Parcial
  Apenas é efetuado o dimensionamento a parte da instalação situada a jusante de um determinado posto de comando. Para este efeito, após a aceitação do painel, é necessário selecionar um "Posto de comando" previamente introduzido na instalação.

Mostrar/ocultar incidências

Se esta opção estiver ativada, os elementos em que exista algum erro serão destacados. Posicionando o cursor sobre esses elementos, pode ser visualizada a mensagem que descreve o erro.

Consulta de resultados no ecrã

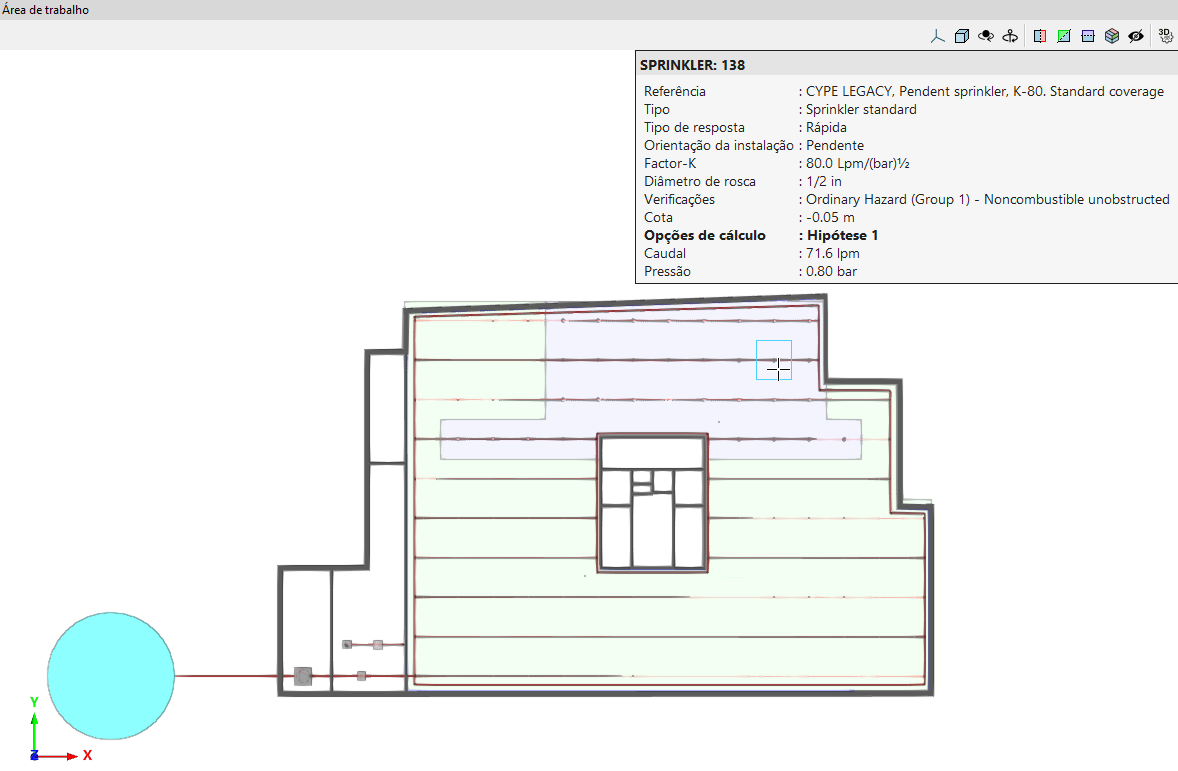

Após realizar o cálculo, o programa apresenta os resultados no tooltip ou texto informativo que aparece ao posicionar o cursor sobre um elemento da instalação. Para isso, a opção "Mostrar textos de informação" da barra de ferramentas no canto superior direito deve estar marcada.

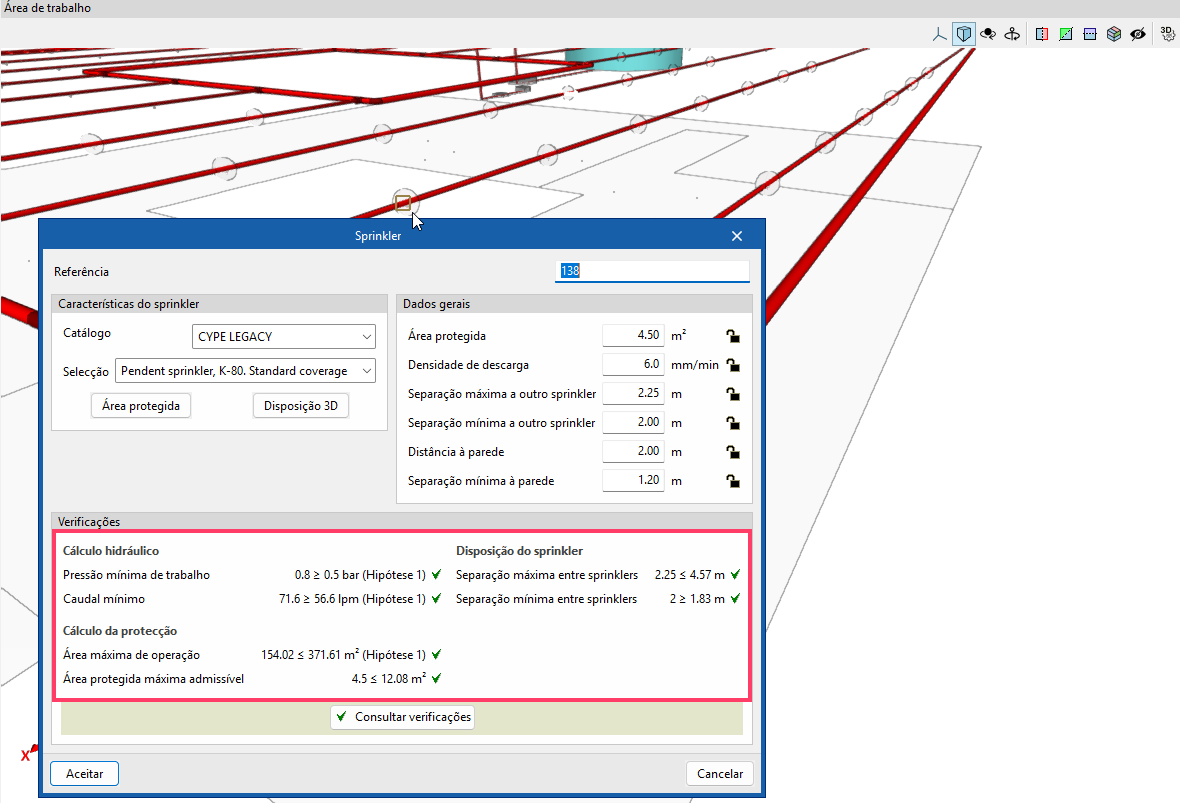

Verificações no painel de edição

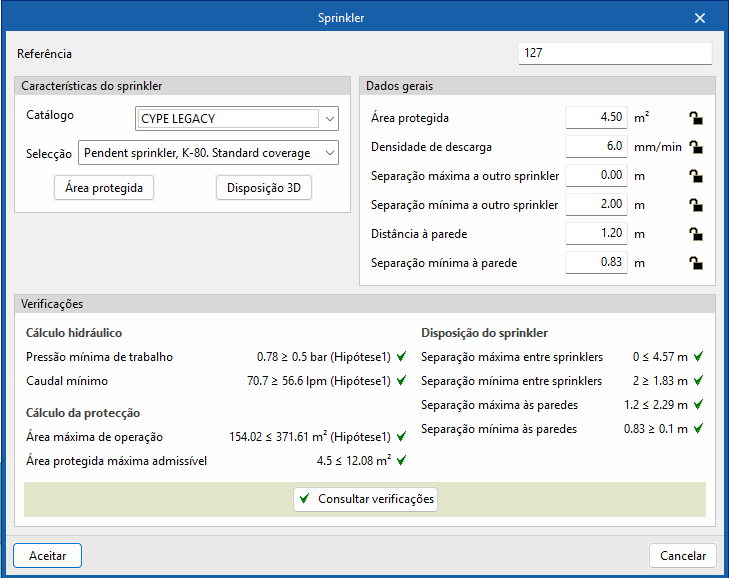

O programa também apresenta as "Verificações" do último cálculo realizado na secção correspondente do painel de edição de cada elemento, bem como o seu estado de conformidade.

Análise gráfica de resultados

Através da opção "Análise gráfica de resultados" do grupo "Cálculo" da barra de ferramentas principal, são visualizados os valores calculados de diferentes magnitudes com os tramos da instalação de distribuição de água marcados com cores.

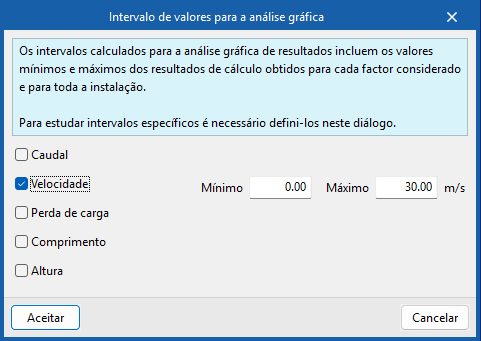

Por defeito, o programa apresenta os valores mínimo e máximo de cada fator obtidos no cálculo para toda a instalação. De qualquer forma, a escala de cores pode ser ajustada de acordo com os intervalos específicos de valores mínimos e máximos definidos na janela de diálogo correspondente.

Os resultados disponíveis na análise gráfica de resultados são os seguintes:

• Caudal
• Velocidade
• Perda de carga
• Comprimento
• Altura

Listagens da obra

O programa permite imprimir as seguintes listagens diretamente na impressora ou gerar ficheiros HTML, PDF, TXT, RTF ou DOCX.

As listagens são obtidas através da opção "Listagens" do menu "Arquivo" ou através da opção específica na parte superior esquerda da interface.

• Projeto
  Apresenta uma listagem de projeto que incluiu as seguintes secções:
  • Índice
  • Cálculo hidráulico
    Inclui os dados gerais do projeto e o gráfico de caudal/pressão da instalação.
  • Nós
    • Referência
    • Cota
    • Tipo
    • Pressão
    • Caudal
  • Tubagens
    • Referência dos nós inicial e final
    • Cota inicial e cota final
    • Diâmetro
    • Comprimento
    • Caudal e velocidade do fluido
    • Pressão inicial e pressão final
    • Coeficiente de perdas
    • Fator de atrito
  • Suportes sísmicos
    Fichas justificativas dos reforços sísmicos dispostos.

• Quadro de materiais
  Apresenta o quadro de materiais com a medição dos elementos dispostos na instalação.

Desenhos no formato DWG, DXF ou PDF

O programa permite imprimir os desenhos da obra em qualquer periférico gráfico configurado no computador ou criar ficheiros DWG, DXF ou PDF.

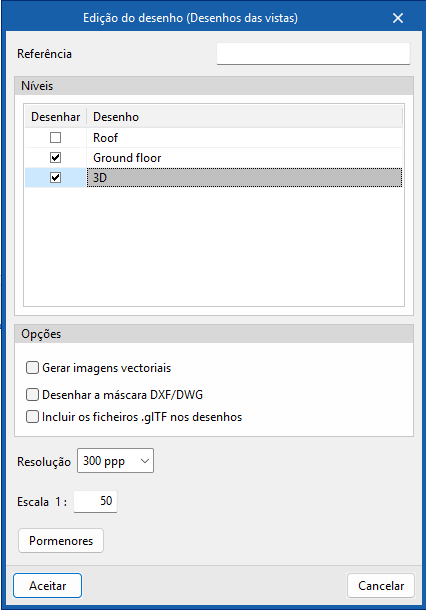

A edição do desenho permite configurar as seguintes opções:

• Vistas a desenhar
• Opções
  • Gerar imagens vetoriais
  • Desenhar a máscara DXF/DWG
  • Incluir os ficheiros .glTF nos desenhos
• Resolução
• Escala
• Pormenores

Os desenhos podem ser obtidos através da opção específica da parte superior esquerda da interface ou através da opção "Desenhos" do menu "Arquivo".

Atualizar

Atualiza a informação contida nos modelos previamente importados para o projeto ou importa novos modelos.

No processo de atualização, tal como no processo de criação de uma obra nova, é possível realizar a leitura dos espaços do modelo BIM e atribuí-los a algumas das tipologias de compartimentos definidas nas opções de projeto. Desta forma, o programa gera automaticamente os compartimentos ou atualiza-os em função das últimas alterações.

Partilhar

Exporta a informação da instalação desenvolvida com o programa para o BIMserver.center para partilhar com outros utilizadores.

Durante o processo de exportação é possível definir a informação relacionada com a identificação dos ficheiros a exportar:

• Nome
• Descrição
