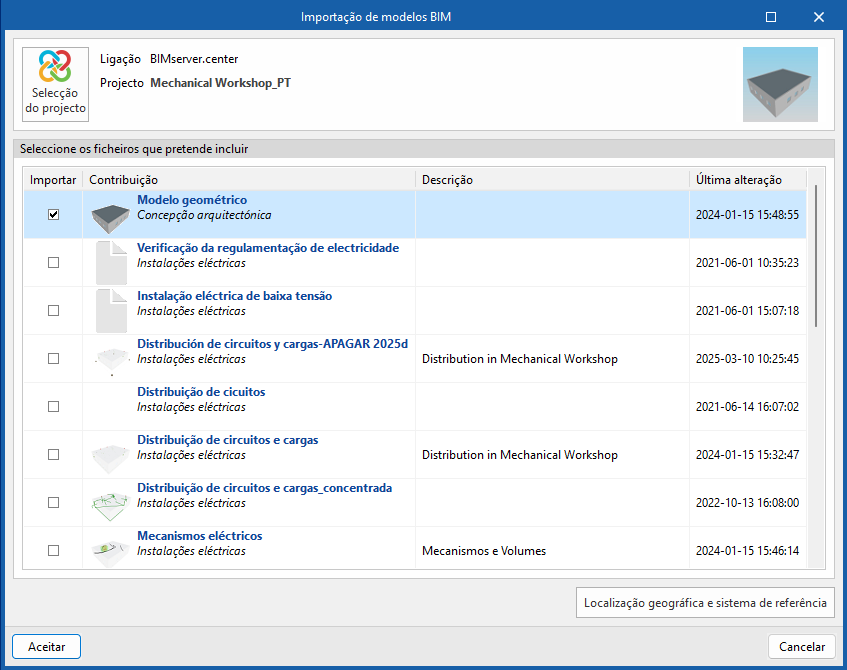

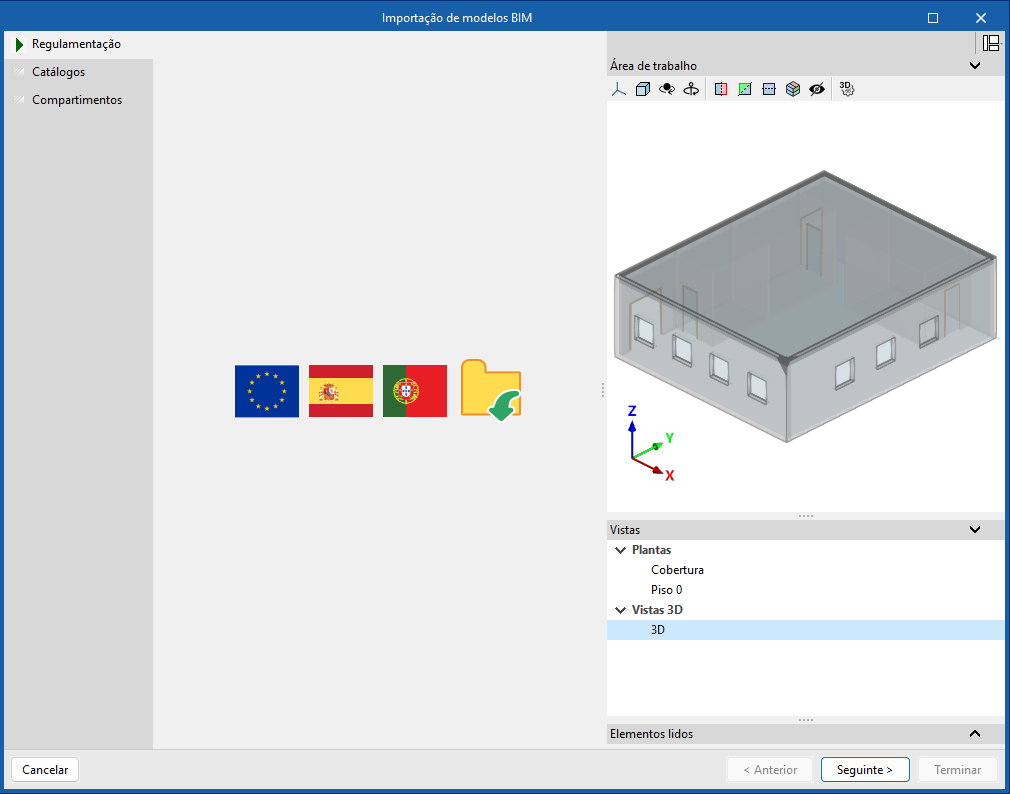

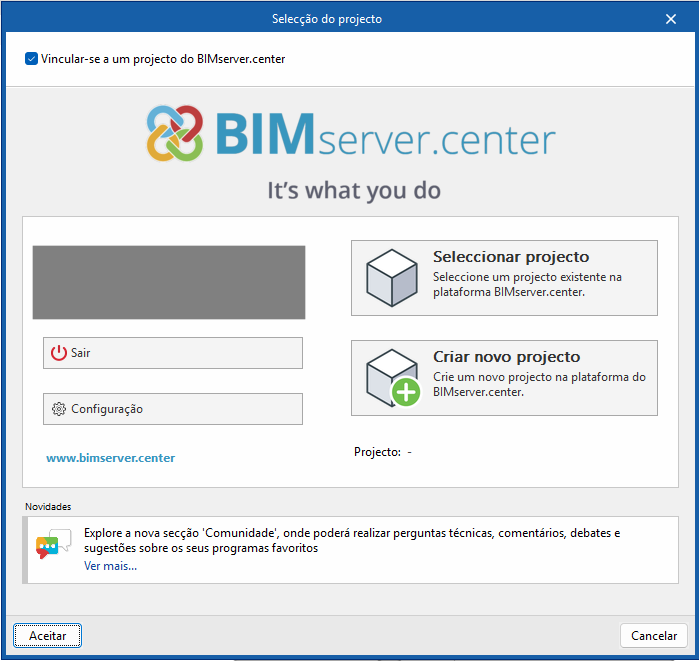

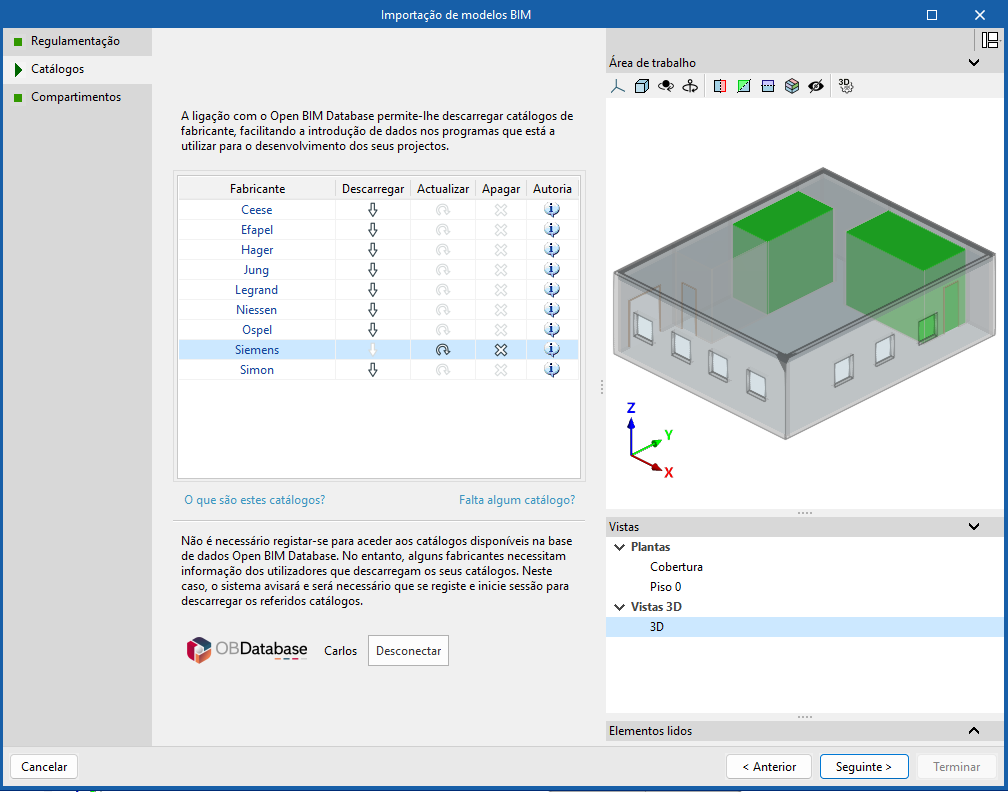

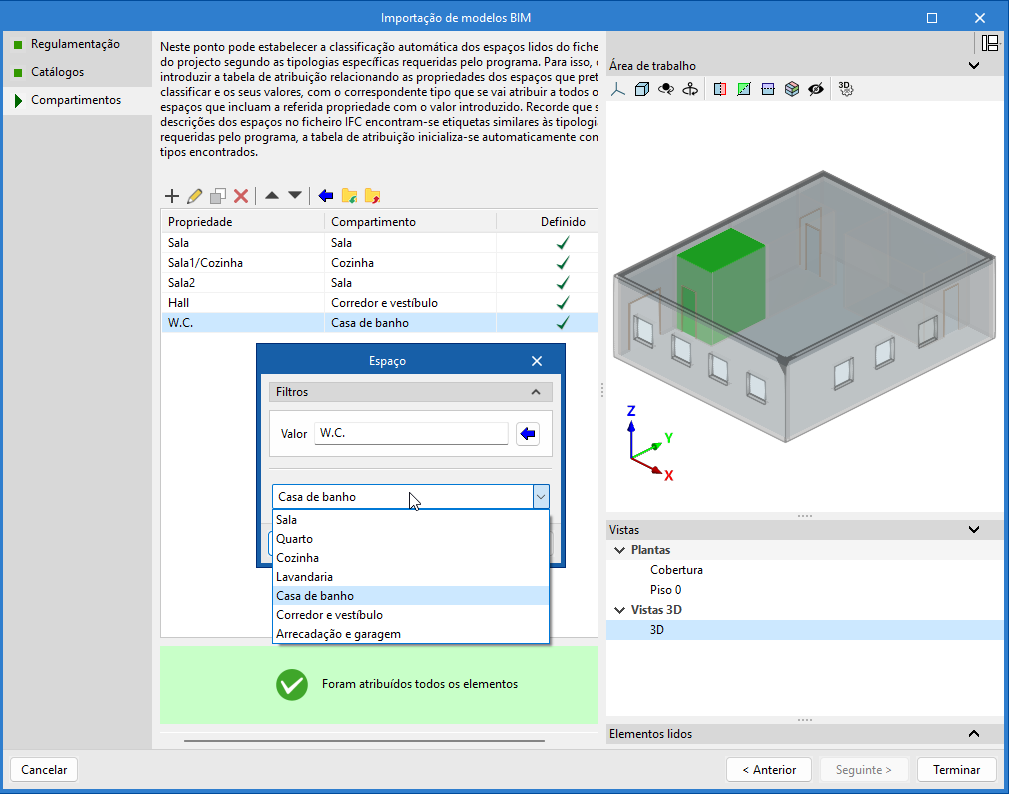

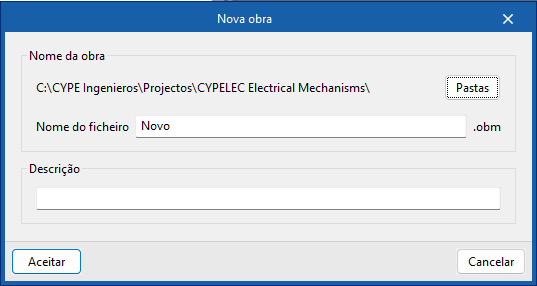

Interface da aplicação
O programa dispõe de uma interface gráfica que permite introduzir os mecanismos elétricos e os pontos de luz, sobre coordenadas absolutas no espaço.
Para isso dispõe-se de dois modos de introdução de dados:
- Modelo BIM
As opções de introdução encontram-se na secção "Modelo BIM" da barra do menu superior e acede-se diretamente à estrutura do modelo BIM.
- Elementos
As opções de introdução encontram-se na secção "Elementos" da barra do menu superior e o utilizador introduz o mecanismo e os pontos de luz no desenho de planta que esteja a visualizar. Os dados introduzidos deste modo aparecerão também na tabela do Modelo BIM.
CYPELEC Electrical Mechanisms permite também a ligação entre mecanismos e pontos de luz no desenho de planta para compor os circuitos de iluminação. As opções de conexão encontram-se na secção "Ligações" do menu superior.
Existem 3 modos de visualização dos elementos introduzidos em planta, que se podem ir alternando segundo a necessidade. Os modos de visualização podem-se selecionar premindo sobre o botão "Vista" do menu superior e são:
- Desenho de planta
Representa as dimensões reais dos elementos introduzidos.
- Gráfico
Desenham-se os espelhos e mecanismos introduzidos como uma vista frontal destes projetada sobre o desenho da planta.
- Simbologia
Representam-se os símbolos elétricos característicos de um desenho de um projeto elétrico. Esta vista permite introduzir as ligações entre mecanismos e pontos de luz.
A todo o momento a aplicação mostra a disposição de todos os elementos sobre o desenho selecionado, e uma vista 3D do conjunto.
Menu "Modelo BIM"
No menu “Modelo BIM” dispõe-se de um acesso direto à estrutura de dados de cada elemento disposto na instalação.
A seleção de "Mecanismos" ou "Pontos de luz" abre uma lista para cada um destes tipos de elementos. Em cada lista é permitida a edição dos dados geométricos (coordenadas e rotações) e referências.
Menu "Elementos"

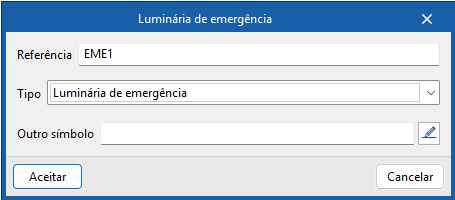

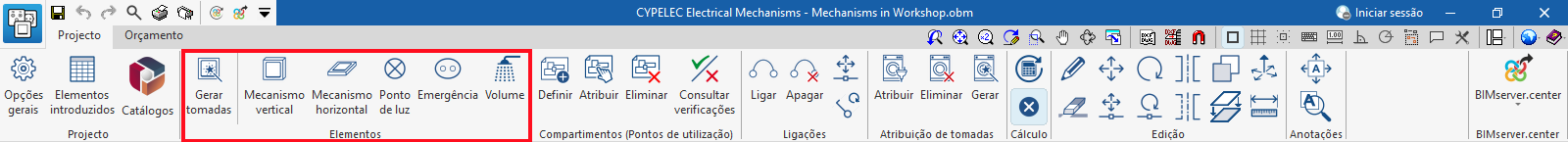

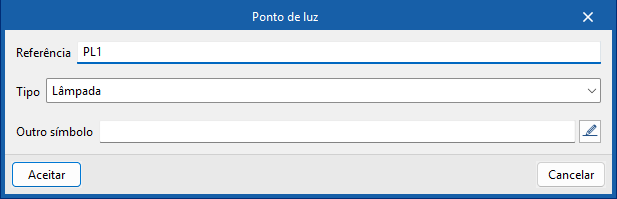

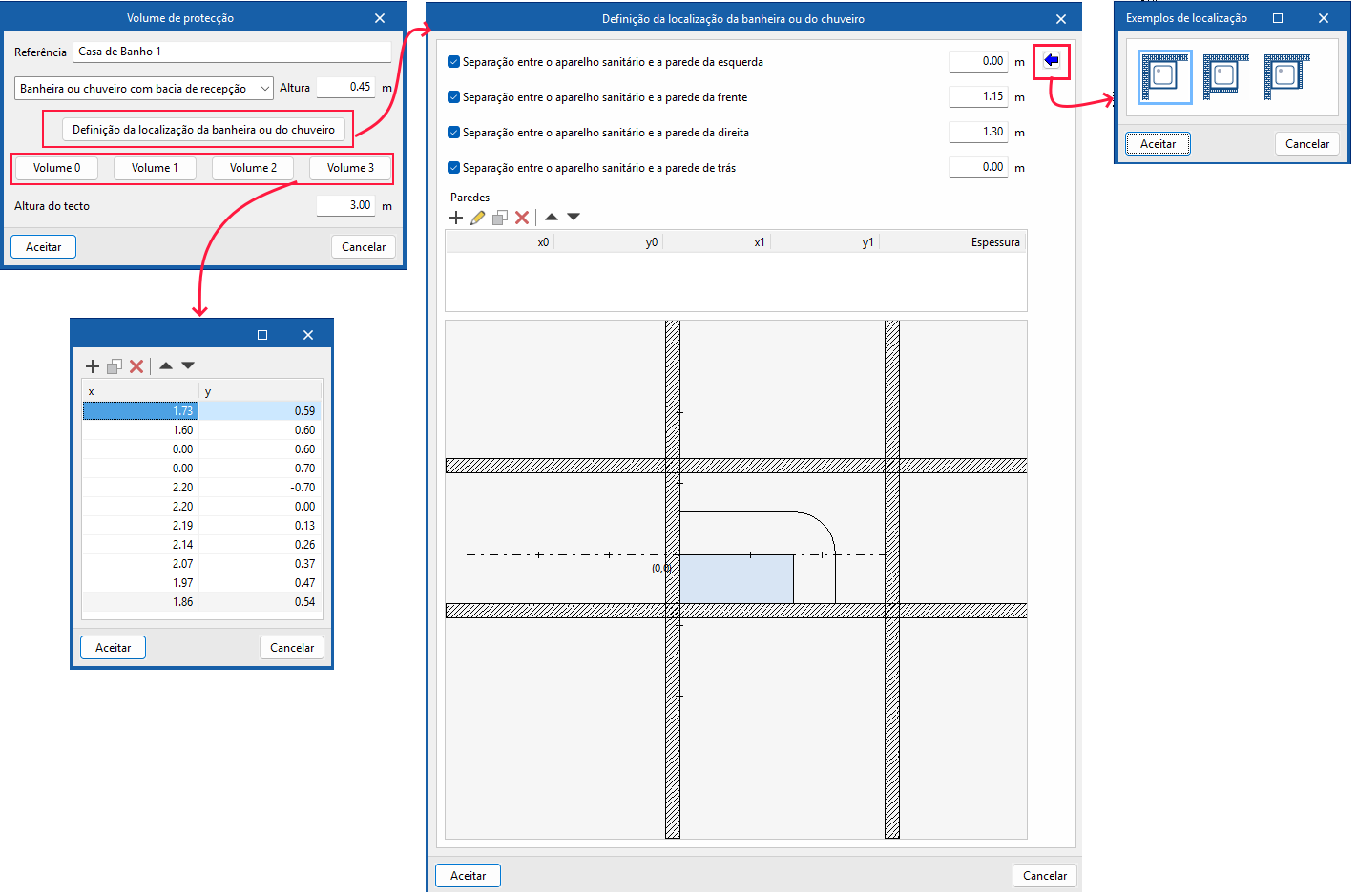

Inclui os botões de introdução de elementos sobre o desenho (mecanismos e pontos de luz).

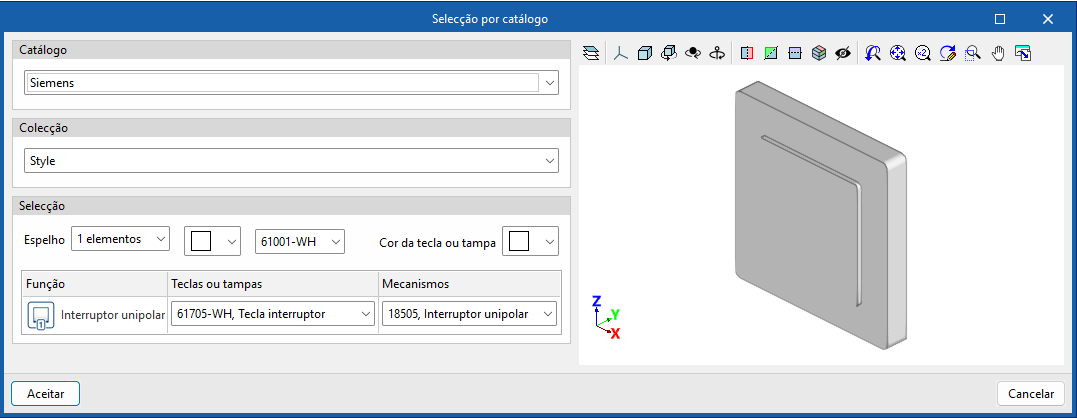

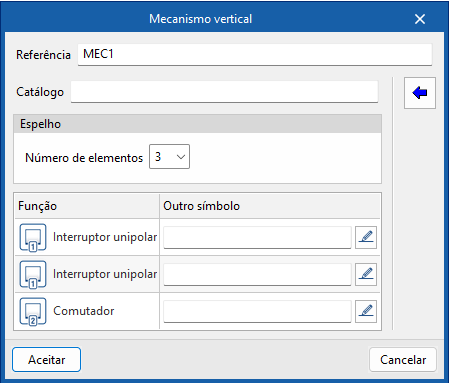

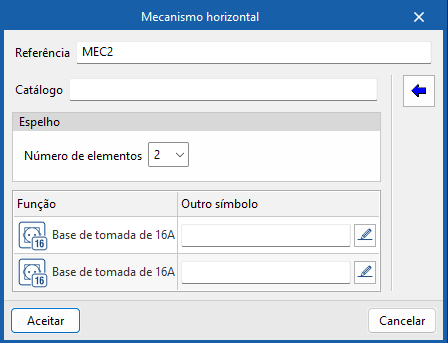

No caso de introduzir um mecanismo abre-se uma janela de configuração, onde se configura o número de aberturas dos espelhos, e o tipo de tecla de que se dispõe em cada abertura.
Circuitos de iluminação
O programa permite definir os circuitos de iluminação conectando mecanismos e pontos de luz. Para isso, basta premir sobre o ícone de "Ligar", introduzir uma referência e finalmente selecionar todos os elementos.
As ligações entre mecanismos e pontos de luz só se pode realizar quando o tipo de vista selecionada é Simbologia.
Saída de resultados
A saída de resultados do programa inclui:
- IFC dos elementos dispostos no espaço e sua representação 3D
- Desenhos das plantas
- Medição em formato bc3
- Listagem com o quadro de materiais
- Vista 3D do conjunto da instalação
