Consoles curtos

Com o módulo "Consoles curtos", o CYPECAD calcula e dimensiona consoles curtos localizados nas faces dos pilares.

Sobre o console curto só podem ser colocadas vigas de concreto armado ou metálicas, que se apoiam no console e transmitem a carga vertical ao centro do apoio, à distância "a" da face do pilar. O console curto transmite os esforços ao pilar devido à sua excentricidade como uma barra rígida excêntrica.

Os consoles curtos destinam-se aos casos em que, por exemplo, é necessário retirar um pilar que está separado de outro por uma junta de dilatação, ou porque não é conveniente encastrar a viga no pilar nessa direção. Não se recomenda a utilização de um console curto para apoiar pilares, uma vez que não permite essa função a não ser que o console curto tenha origem diretamente na viga em que se apoia, e que esta viga esteja apoiada nas duas extremidades. Em resumo, não pode ser utilizado para que um pilar tenha origem na extremidade de um console curto.

Introdução de consoles curtos

Para introduzir um console curto, prima no menu "Vigas" do separador "Entrada pavimento" e de seguida em "Consoles curtos". Isso abrirá uma janela na qual está selecionada a opção "Introduzir consoles curtos".

No diálogo, devem ser definidos os seguintes parâmetros:

• Tipo de console curto (retangular ou trapezoidal)
• Materiais
  Admite-se automaticamente o material definido para os pilares nos dados gerais da obra. Por defeito, o material é o concreto e o aço.
• Geometria
  Pré-dimensionamento da geometria de um console curto e da posição e superfície do apoio um console. Os valores para "Altura", "Balanço", "Largura", "Vão carga", "Largura balanço apoio" e "Largura apoio" são estabelecidos.
• Armadura
  São definidas a armadura principal, os estribos horizontais e o comprimento ancoragem (no pilar e na secção de engastamento). No caso de se modificar a armadura, é necessário premir a opção "Verificação".
• Verificação
  Verifica as especificações atribuídas. Se ocorrer um erro, é apresentado um aviso e pode ser obtida uma listagem completa das verificações efetuadas.
• Dimensionamento
  Dimensiona novamente com os esforços obtidos no cálculo.

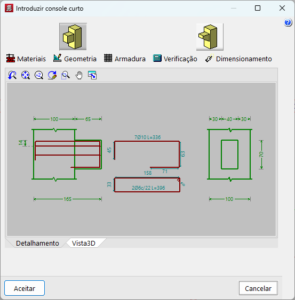

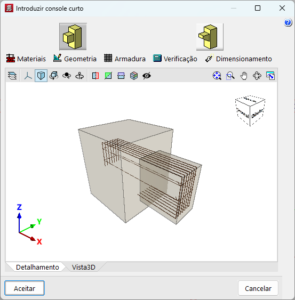

Na janela gráfica, pode ser visualizada a detalhamento de um console curto ou uma vista 3D.

Uma vez introduzido um console curto, o quadro de diálogo "Consoles curtos" amplia-se, permitindo editar, eliminar, atribuir dados ou obter informações sobre o console curto.

Cálculo e dimensionamento de consoles curtos

Para o cálculo e o dimensionamento de consoles curtos de concreto armado, utilizam-se os métodos descritos em cada norma de concreto selecionada em todos os aspetos e verificações abordadas. Nos métodos não especificados, utilizam-se os critérios de outras normas com maior similitude e critérios do próprio programa, que são mencionados nas listagens de verificação.

Opções de consoles curtos

A partir do botão "Dados gerais", acede-se à janela com o mesmo nome, na qual, na secção "Aço" e, por sua vez, na subsecção "Varões", se encontra o botão "Opções" e posteriormente o botão "Opções de pilares, paredes, muros e consoles". A partir daqui, é possível editar as tabelas de armadura principal e de estribos de consoles. Também é possível aceder às "Opções de consoles curtos" e alterar o tipo de concretagem ou considerar um cobrimento geométrico ao dimensionar.

Saída de resultados

Para consoles curtos o programa mostra os seguintes resultados:

• Desenho de consoles curtos
  Desenha-se a geometria e a armadura.
• Relatórios
  Destacam-se os relatórios de consoles curtos.

Licença de utilizador

Para que o CYPECAD possa calcular e dimensionar consoles curtos, a licença de utilização deve incluir o módulo "Consoles curtos" adicionalmente ao CYPECAD.

Outras prestações

Para poder aceder a outras funcionalidades disponibilizadas pelo programa, existem vários módulos que podem ser consultados na página “Módulos do CYPECAD“.
