Disposição de canalizações e geração de condutores

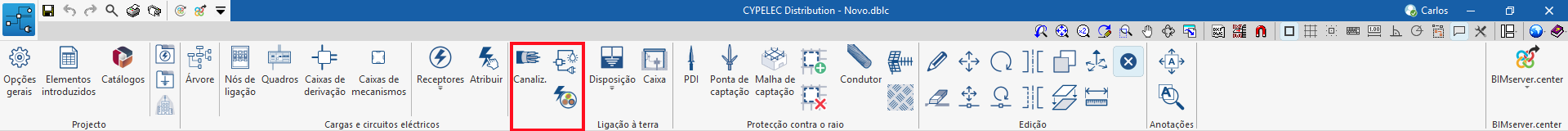

No grupo "Cargas e circuitos elétricos" da barra de ferramentas principal encontram-se as ferramentas para dispor as canalizações da instalação e gerar os condutores no interior das mesmas:
Canalizações
Introduce canalizaciones en el modelo tras indicar el siguiente parámetro:
- Referência
Referência da canalização.

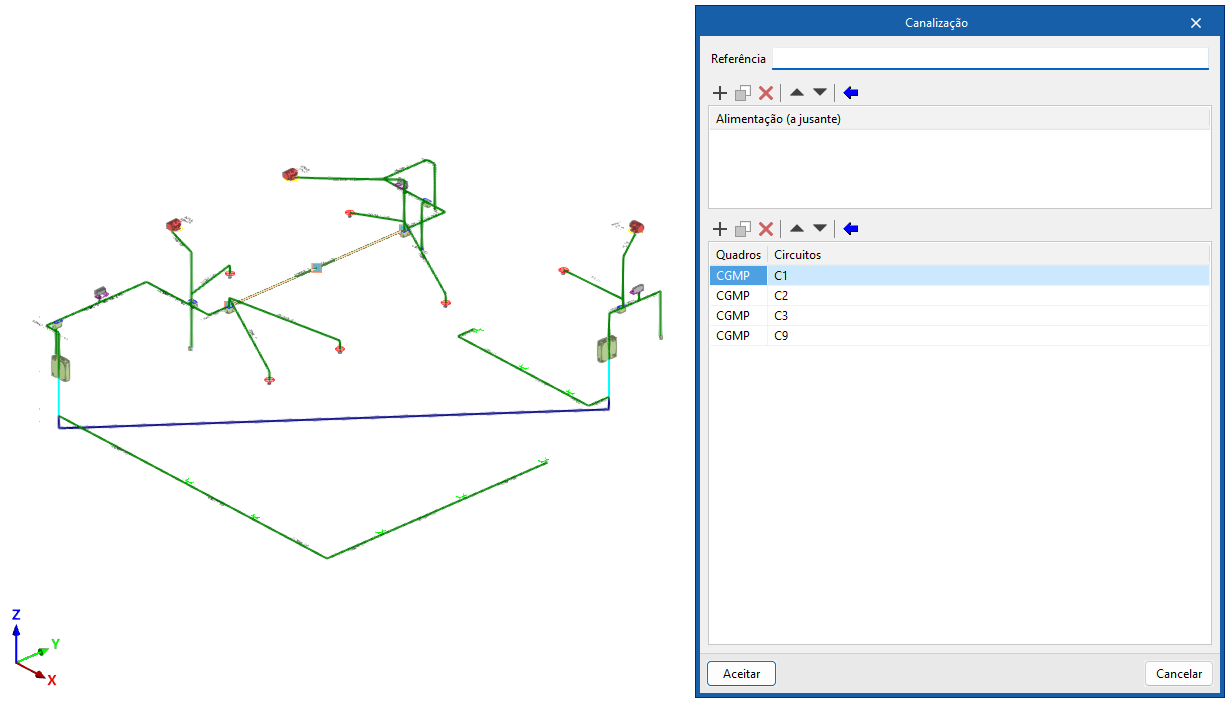

Depois de conectar os elementos do modelo e gerar os condutores, aparecerá a seguinte informação ao editar uma canalização:
- Alimentação (a jusante)
Permite consultar a lista dos quadros ou nós de ligação situados a jusante. - Circuitos
Permite consultar a lista dos circuitos associados à canalização juntamente com a referência dos quadros a que pertencem.
| Nota: |
|---|
| Para criar uma canalização partilhada para vários circuitos, basta adicionar os circuitos desejados na tabela correspondente. |
Gerar derivações
Gera o traçado das canalizações que ligam uma caixa de derivação com os recetores selecionados.
Gerar condutores
Gera a informação dos circuitos no interior das canalizações e dos quadros ou nós de ligação que alimentam em função da distribuição introduzida graficamente no modelo, substituindo todos os condutores previamente atribuídos.
