Configuração dos parâmetros gerais

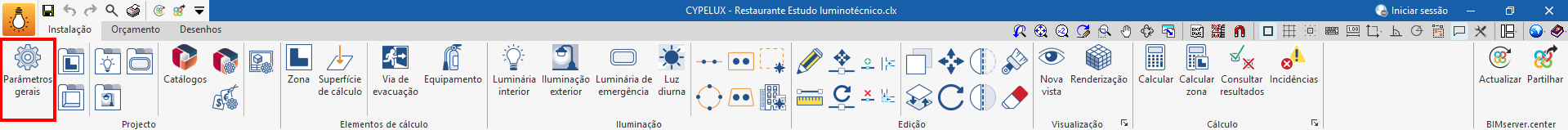

No bloco “Projeto” da barra de ferramentas principal do separador "Instalação" encontra-se a opção para configurar os “Parâmetros gerais” do projeto:

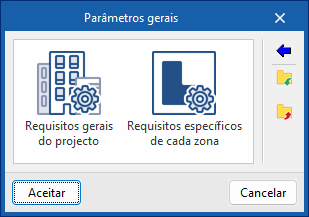

Parâmetros gerais
As opções disponíveis são as seguintes:
- Requisitos gerais do projeto
- Requisitos específicos de cada zona
Importação de requisitos normativos
O assistente à direita da janela "Parâmetros gerais" permite importar os requisitos de diferentes normas nacionais e internacionais, tais como:

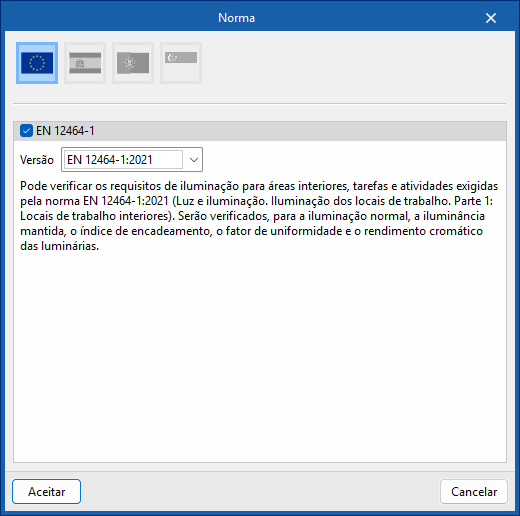

Europa
- EN 12464-1
Permite importar os requisitos de iluminação exigidos pela norma EN 12464-1 (“Iluminação. Iluminação dos locais de trabalho. Parte 1: Locais de trabalho interiores”) para áreas interiores, tarefas e atividades selecionadas.
- EN 12464-1
Espanha
- EN 12464-1
Permite importar os requisitos de iluminação exigidos pela norma EN 12464-1 ("Iluminación. Iluminación de los lugares de trabajo. Parte 1: Lugares de trabajo en interiores") para áreas interiores, tarefas e atividades selecionadas. - CTE DB-HE 3 (opcional)
Permite importar as verificações do CTE DB-HE 3, incluindo os valores limite de eficiência energética da instalação (VEEI) e de potência máxima por superfície iluminada. - CTE DB-SUA 4 (opcional)
Permite importar as verificações do CTE DB-SUA 4, incluindo as verificações dos níveis mínimos de iluminância e uniformidade, tanto para a iluminação normal como para a iluminação de emergência.
- EN 12464-1

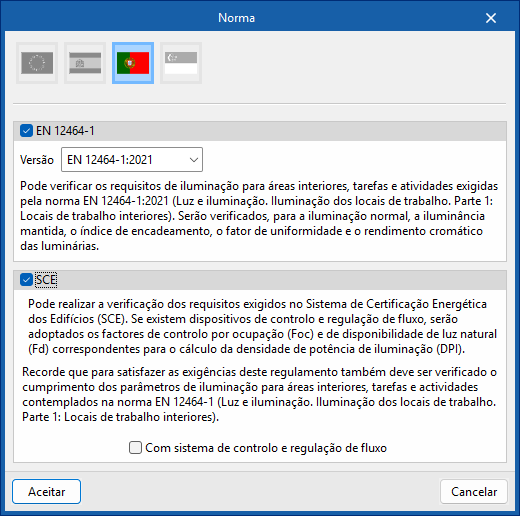

- Portugal
- EN 12464-1
Permite importar os requisitos de iluminação exigidos pela norma EN 12464-1 (“Iluminação. Iluminação dos locais de trabalho. Parte 1: Locais de trabalho interiores”) para áreas interiores, tarefas e atividades selecionadas. - SCE (opcional)
Permite importar os requisitos exigidos no Sistema de Certificação Energética de Edifícios (SCE). Para satisfazer as exigências deste regulamento, deve-se verificar também o cumprimento dos parâmetros de iluminação para áreas interiores, tarefas e atividades previstos na norma EN 12464-1.- Com sistema de controlo e regulação de fluxo (opcional)
Se existirem dispositivos de controlo e regulação do fluxo, serão adotados os fatores de controlo por ocupação (Foc) e de disponibilidade de luz natural (Fd) correspondentes para o cálculo da densidade de potência de iluminação (DPI).
- Com sistema de controlo e regulação de fluxo (opcional)
- EN 12464-1

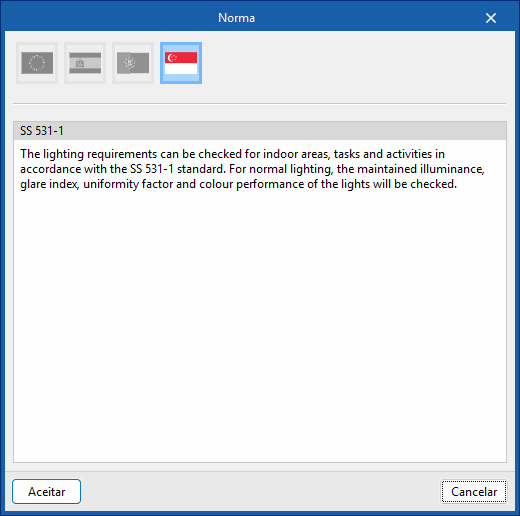

- Singapura
- SS 531-1
Permite importar os requisitos de iluminação exigidos pela norma SS 531-1.
- SS 531-1
Europa
Espanha
Portugal
Singapura
Para instalações no resto do mundo ou para realizar cálculos específicos, é possível introduzir e configurar manualmente as verificações de forma personalizada.
| Nota: |
|---|
| Nota: Se necessário, as verificações da zona podem ser modificadas após serem importadas. Se for realizada uma nova importação de requisitos, o programa não anulará essas alterações se a referência das verificações da zona for mantida. Se a referência tiver sido modificada, o programa importará novamente a verificação da zona correspondente numa entrada diferente. |
| Nota: |
|---|
| As normas implementadas nos programas da CYPE podem ser consultadas na seguinte ligação. |
Importação/exportação de ficheiros no disco
As restantes opções da coluna direita da janela "Parâmetros gerais" permitem importar e exportar a configuração dos parâmetros gerais para ficheiros no disco.

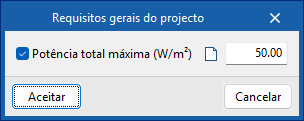

Requisitos gerais do projeto
Permite configurar o valor de verificação do seguinte parâmetro geral do projeto:
- Potência
- Potência total máxima
Requisitos específicos de cada zona
Permite configurar as verificações a realizar em cada tipo de zona. Posteriormente, na biblioteca de "Tipos de zona" acessível a partir do bloco "Projeto" ou do painel de introdução ou edição de cada "Zona", estas verificações podem ser atribuídas ao tipo de zona desejado.
O programa mostra com vistos na coluna da direita se as verificações estão a ser aplicadas.

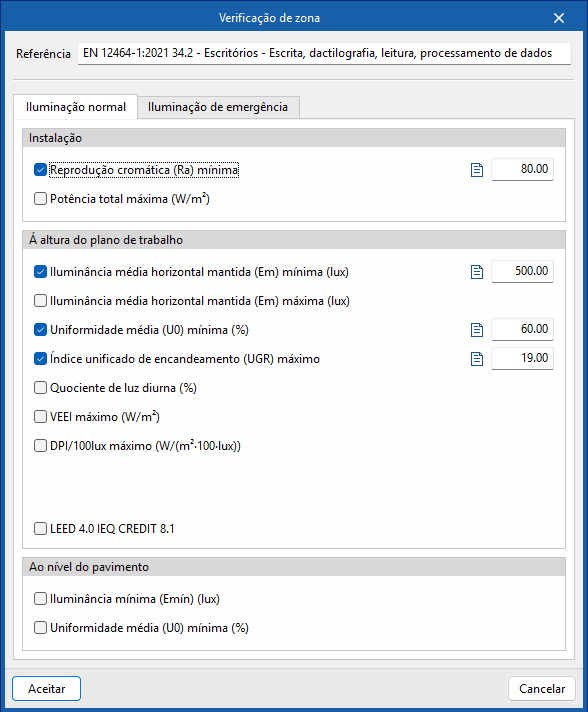

Ao criar ou editar cada entrada na tabela, abre-se a janela “Verificação de zona” com as seguintes opções:
- Referência
Referência da verificação de zona.
- Separador "Iluminação normal"
Permite ativar e definir os valores de verificação dos seguintes parâmetros, correspondentes ao cálculo da iluminação normal. Além disso, é possível adicionar um texto descritivo para cada verificação:- Instalação
- Reprodução cromática (Ra) mínima (opcional)
- Potência total máxima (opcional)
- Á altura do plano de trabalho
- Iluminância média horizontal mantida (Em) mínima (opcional)
- Iluminância média horizontal mantida (Em) máxima (opcional)
- Uniformidade média (U0) mínima (opcional)
- Índice unificado de encadeamento (UGR) máximo (opcional)
- Quociente de luz diurna (opcional)
- VEEI máximo (opcional)
- DPI/100lux máximo (opcional)
- Fator de controlo por ocupação, FO
- Fator de controlo por disponibilidade de luz natural, FD
- LEED 4.0 IEQ CREDIT 8.1 (opcional)
Permite verificar o cumprimento dos requisitos necessários para a obtenção da certificação LEED 4.0 IEQ CREDIT 8.1 (Opção 2. Simulação: Cálculos de Iluminância) nesta zona. Para tal, serão analisados os níveis de iluminância produzidos pelo efeito da luz natural no interior do compartimento.
- Ao nível do pavimento
- Iluminância mínima (Emín) (opcional)
- Uniformidade média (U0) mínima (opcional)
- Instalação
- Separador "Iluminação de emergência"
Permite ativar e definir os valores de verificação dos seguintes parâmetros, correspondentes ao cálculo da iluminação de emergência. Além disso, é possível adicionar um texto descritivo para cada verificação:- Instalação
- Reprodução cromática (Ra) mínima (opcional)
- Altura mínima das luminárias (opcional)
- Ao nível do pavimento
- Iluminância média horizontal mantida (Em) mínima (opcional)
- Uniformidade média (U0) mínima (opcional)
- No equipamento
- Iluminância mínima horizontal mantida (Em) (opcional)
- Nas vias de evacuação
- Eixo central
- Iluminância mínima horizontal mantida na via (opcional)
- Uniformidade (mín./máx.) (opcional)
- Banda central
- Iluminância mínima horizontal mantida na banda da via (opcional)
- Eixo central
- Instalação
