Le calcul de la puissance réelle délivrée par chaque circuit est optimisé. En outre, ces données sont désormais incluses dans les listes de calcul. Ainsi, on peut visualiser directement la puissance théorique du circuit (puissance requise, utilisée pour le dimensionnement du circuit) et la puissance réelle qui fournit les conditions de conception finalement sélectionnées (puissance installée).
Des améliorations significatives ont été apportées dans le calcul et la modification du plancher chauffant dans la version 2014.d, qui peut obtenir des résultats plus ajustés et un meilleur contrôle de l'utilisateur. On a optimisé la sélection automatique du circuit le plus défavorable de chaque collecteur, ce qui déterminera le calcul de la température de départ. Maintenant, la sélection automatique du plancher chauffant ne prend pas seulement en compte la charge requise pour chaque circuit (comme dans les versions précédentes), mais prend également en compte les spécificités de chaque circuit.
En outre, la version 2014.d a mis en place la possibilité que l'utilisateur choisisse selon ses critères, le circuit le plus défavorable, ce qui déterminera le calcul des températures de départ. Ainsi, l'utilisateur peut avoir un meilleur contrôle sur le calcul de l'installation. La sélection du circuit le plus défavorable est faite en éditant le circuit choisi.
Dans les deux cas (sélection automatique ou manuelle), le programme indique, dans la liste de calcul, quel est le circuit utilisé pour le calcul de la température d'écoulement du collecteur, mettant en gras la valeur de densité de flux de chaleur dans le paragraphe de conception du circuit.
Dans la version 2014.d, CYPECAD MEP a intégré la base de données climatique « Weather Data Viewer 4.0 » de l'American Society of Heating Refrigerating and Air-conditioning Engineers (ASHRAE). Avec cette base de données, l'utilisateur peut sélectionner l'une des 5.564 stations situées dans le monde entier pour importer des données climatiques nécessaires au calcul de la climatisation.
Pour ce faire, on peut accéder à la base de données par le lien
(ASHRAE Weather Data Viewer 4.0), dans la boite de dialogue « Ouvrage, Données générales, Climatique» l'utilisateur peut choisir l'une des 5.564 stations dans le menu de sélection, pour importer les données et travailler avec elles.
Des améliorations et des mises à jour relatives à la conformité aux règlementations techniques RT 2005, RT Existant et RT 2012 ont été apportées dans l’onglet Thermique de CYPECAD MEP pour la France.
RT 2005 et RT Existant

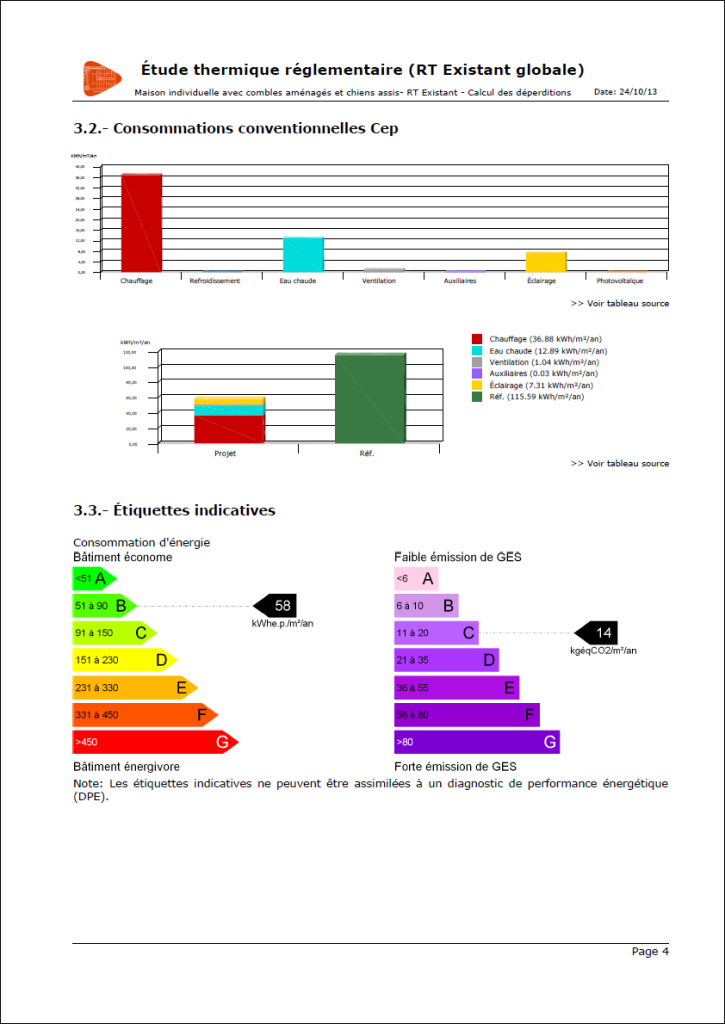

Les listes Étude thermique RT 2005 et RT Existant ont été améliorées, des graphiques représentant le pourcentage des pertes par élément de construction et de la consommation d'énergie du bâtiment ont été ajoutés.
RT 2012
Dans la version 2014.d l'utilisateur peut vérifier dans le calcul de la RT 2012, la conformité avec les exigences du label Effinergie+. Cette vérification est effectuée sur la liste Étude thermique réglementaire RT 2012.
En outre, à partir de cette version, il est possible d'introduire des générateurs thermodynamiques doubles de services pour le chauffage et l’eau chaude sanitaire électrique ou à gaz.
La fiche XML de la norme RT 2012: Fiche Standardisée RT 2012, 1163_V1.7 a également été mise à jour.
Trois états de visualisation pour les fenêtres flottantes dans les outils d’édition
L'amélioration de l'environnement de CYPECAD MEP dans la version 2014.d concerne l'utilisation des fenêtres flottantes qui apparaissent avec la plupart des boutons de la barre d'outils supérieure et avec les outils qui ont des fenêtres flottantes autour de la zone de travail.
La configuration de ces fenêtres et des outils est indépendante pour chaque volet de CYPECAD MEP (étude thermique, étude acoustique, étude climatique), ce qui permet de travailler sur chaque volet pour satisfaire les besoins et les habitudes de chaque utilisateur. Par exemple, si un utilisateur réalise l'introduction des éléments constructifs dans l’onglet Étude thermique, il peut distribuer les outils nécessaires pour définir ces éléments sur le côté gauche de la fenêtre de travail, de sorte que la fenêtre est toujours disponible et n'apparaît pas dans d’autres onglets, qui peuvent inclure des outils différents.
Dans les versions précédentes, les fenêtres flottantes apparaissaient sur l'écran lorsqu'elles étaient appelées dans les listes déroulantes ou lorsqu’elles étaient sélectionnées avec les boutons de la barre d'outils supérieure. Maintenant, les fenêtres flottantes apparaissent uniquement lors de la sélection des boutons de la barre d'outils, tandis que les menus déroulants montrent les différents outils successifs simplement en plaçant le curseur de la souris sur l'option souhaitée. Ainsi, l'utilisateur peut voir tous les outils disponibles pour chaque menu déroulant, sélectionner le menu désiré et déplacer le curseur de la souris sur chaque option ou menu. Avant de voir les outils de chaque option il devra choisir cette option et revenir à sélectionner une autre option pour trouver d'autres outils.
Pour rappel, les boutons de la barre d'outils supérieure sont configurés en utilisant le bouton Paramètres
dans la barre d'outils située en haut à droite de la fenêtre du logiciel.
Nouvelles possibilités de configuration des fenêtres flottantes et leurs outils :
Ancrage des fenêtre flottantes
Dans la version 2014.d, les fenêtres flottantes de CYPECAD MEP peuvent être affichées de trois manières différentes, en fonction de la distribution des outils qu’elles contiennent (seulement deux types d'affichage auparavant) :
Pour modifier l'apparence des fenêtres flottantes, il suffit de cliquer sur le bouton Changer l'état d'affichage des fenêtres flottantes (bouton
situé dans le coin supérieur gauche de chaque fenêtre).
Visibilité de la fenêtre flottante (maintenir visible ou caché automatiquement)
Dans la version 2014.d, CYPECAD MEP permet de maintenir visible les fenêtres flottantes si l'utilisateur sélectionne d'autres outils du même onglet. Cela permettait d'avoir à disposition plusieurs fenêtres flottantes simultanément.
Afin de maintenir la visibilité d'une fenêtre flottante, il suffit d'appuyer sur le bouton
Fenêtre flottante sans ancrage, situé dans son coin supérieur droit. Des clics successifs sur cette touche font changer le statut de la visibilité de la fenêtre :
Si le bouton ressemble à ceci, la fenêtre reste sur l'écran même si vous sélectionnez d'autres outils Si le bouton ressemble à ceci, la fenêtre est masquée automatiquement lorsque vous sélectionnez un autre outil.Il y a une autre possibilité pour que les outils des fenêtres flottantes soient toujours accessibles : il faut les sortir de leurs fenêtres pour les distribuer autour de la zone de travail.
Distribution des outils des fenêtres flottantes dans les bords latéraux de la fenêtre de travail
Il est possible de positionner les outils contenant des fenêtres flottantes autour de l'espace de travail de CYPECAD MEP.
Pour cela, il faut déplacer une fenêtre flottante sur le côté, au-dessus ou en dessous de la zone de travail, comme indiqué dans l'image ci-jointe. Les fenêtres flottantes sont déplacées sur l'écran comme une fenêtre normale de Windows (en maintenant enfoncé le bouton gauche de la souris lorsqu’on se déplace).
Lorsque l'utilisateur commence à déplacer la fenêtre flottante, le curseur prend la forme d’une main ouverte
, et quand il atteint un côté de la limite de la zone de travail où l'on peut placer la fenêtre flottante d'outils, le curseur prend la forme d'une main de pointage avec l’index
. A ce moment, si vous relâchez le bouton gauche de la souris, la fenêtre flottante disparaît et les outils sont placés sur le côté de la frontière à l'endroit où l'utilisateur a déplacé la fenêtre.
Il est possible de mettre en place sur le côté les outils des fenêtres flottantes, et de les positionner les unes à côté des autres ou à la suite des autres. Chaque colonne ou ligne d'outils comporte un séparateur à son sommet plus large que celui qui sépare chaque outil.
Les outils sont placés et stockées par le logiciel. De cette façon, l'utilisateur peut régler la fenêtre de travail de chaque volet (étude thermique, étude acoustique, étude climatique) avec les outils qu’il utilise le plus fréquemment.
Si l'utilisateur le désire, il peut remplacer ses outils au sein d’une fenêtre flottante. Pour ce faire, il faut simplement glisser les outils dans l’espace de travail, en maintenant le bouton gauche de la souris sur le séparateur plus large, présent au début de chaque colonne ou ligne d'outils.
Mémorisation de la position, l'apparence et la visibilité des fenêtres flottantes
Dans les versions précédentes les fenêtres flottantes n’apparaissaient pas à l'écran telles que l'utilisateur les avait placées lors de sa dernière utilisation du logiciel. Dans la version 2014.d, le programme enregistre la position, l'apparence et la visibilité des fenêtres flottantes, ainsi que la distribution d'outils faite autour de la zone de travail. Ainsi, lorsque l'utilisateur entre dans le programme ou change d’onglet (étude thermique, étude acoustique, étude climatique), la configuration des outils des fenêtres flottantes est la même que lors de sa dernière utilisation.
Les capteurs solaires qui sont introduits dans CYPECAD MEP (onglet Solaires thermiques> menu Installation> Équipements) s’exportent au format IFC (Industry Foundation Classes) selon le format dit standard. En plus, sont incluses les caractéristiques techniques des constructeurs sélectionnés, matériaux, couleurs et répartition adéquate à l'entité IFC.
L’exportation au format IFC (Industry Foundation Classes) qu’effectue CYPECAD MEP, inclus l'épaisseur des gaines de conditionnement d'air et deventilation qui ont été dimensionnés par le programme.
Depuis les précédentes versions, CYPECAD MEP permet la conception d'installation d’énergie solaire thermique, à usage individuel ou collectif, pour la production d'eau chaude sanitaire pour l'Espagne et le Portugal. Dans la version 2014.a, ces installations ont également été implémentées pour d'autres pays hispanique et portugais qui disposent du Générateur de prix de CYPE et le calcul de l’installation a été adapté de sorte qu’il puisse être valable pour n’importe quelle latitude.
Actuellement, dans la version 2014.b, CYPECAD MEP les installations d’énergie solaire thermique, à usage individuel ou collectif, pour la production d'eau chaude sanitaire a été implémenté, pour les pays francophone qui disposent également du Générateur de prix (Algérie, Cameroun, Côte d'Ivoire, France, Gabon, Maroc, République du Congo et Sénégal).
Par conséquent, à partir de la version 2014.b, CYPECAD MEP permet la conception de ce type d'installation d’énergie solaire thermique pour les pays suivants:
Comme c'est le cas avec d'autres pays qui ont déjà inclus le dimensionnement d'une installation d’énergie solaire thermique pour la production d'eau chaude sanitaire, les pays qui l’ont à partir de la version 2014.b peuvent effectuer le dimensionnement de l’installation solaire thermique, la modification des données climatiques de l'emplacement du bâtiment est inclus depuis l’onglet Solaire thermique (y compris les valeurs mensuelles de la Température extérieure et le rayonnement global journalier moyen mensuel sur une surface horizontale).
La version 2014.b comprend une nouveauté pratique et importante qui permet de connaître en un seul coup d'œil les charges thermiques des locaux pour un étage du bâtiment. La visualisation se fait par des diagrammes isovaleurs, des charges thermiques de chauffage et de refroidissement calculées pour chaque local.
Après le calcul réalisé dans l’onglet Climatique, l'utilisateur peut activer dans le nouveau chapitre Résultats (menu latéral) l’option Dessiner. Cette activation affiche dans la barre latérale les données de qui peuvent être représentées à l'écran lié aux charges thermique de refroidissement et chauffage:
Les charges thermiques de refroidissement ou celles chauffage sera sélectionnable s'elles ont été activés pour le calcul dans la partie Calcul des charges de la boîte de dialogue Données générales (menu Ouvrage> Données générales). Dans cette boite de dialogue, l’option «Climatisation» permet le calcul des deux charges thermiques, et les options « Refroidissement » et "Chauffage" seulement les charges thermiques indiquées.
Pour les locaux extérieurs, non habitables ou habitables ayant dans les paramètres de calcul pour l’étude climatique l'option "Non climatisé" activée, s’afficheront en blanche lorsque vous sélectionnerez le calcul de charges d’hiver ou d’été. Les locaux habitables ayant dans les paramètres de calcul pour l’étude climatique l’option "Seulement chauffé" seront affichés de couleur blanche quand le calcul de charges d’été soit demandé.
Comme dans n'importe quelle liste des charges qui est réalisée dans les programmes de CYPE avec des diagrammes des isovaleurs, l’échelle est affichée dans la partie inférieure de l'écran avec le code couleur représenté. La gamme de couleurs qui est utilisée dans la représentation peut être modifié en sélectionnant l'une de deux palettes des couleurs de la boîte de dialogue Couleurs pour affichage d'isovaleurs (bouton une "Configuration générale"
situé dans le coin supérieur à droite de l'écran> Option "Couleurs pour la représentation des isovaleurs"). La palette avec moins de couleurs permet de visualiser mieux les textes dans un écran, bien que les locaux puissent être représentés avec des nuances de couleur plus semblable. Même si une palette avec plus de couleurs peut rendre la lecture de quelques textes dans l’écran plus difficile, les locaux sont mieux représentés.
La valeur numérique maximale correspondra au couleur de la palette à droite et la valeur minimale à celle de l’opposé. Cela permet aux locaux représentés dans un écran complet avec des nuances très similaires de couleur peuvent être changé et mieux se distinguer lors d’un zoom.
Les actualisations suivantes ont été faite dans l’onglet Thermique de CYPECAD MEP pour la France :
Le document "Description des systèmes RT 2012" (menu Fichier > Imprimer > Récapitulatifs de l’ouvrage) a été amélioré pour prendre en compte les indications de certaines entités de certification (telles que par exemple Promotelec). A partir de la version 2013.o, celles-ci sont détaillées avec un plus grand nombre de paramètres afin d’obtenir un rapport plus précis et plus complet.
A été amélioré l’export aux formats IFC2x3 et IFC4 des Systèmes d’accumulation d’ECS de l’onglet Climatique (menu Installation > Systèmes d’accumulation d’ECS: Ballon échangeur simple d’ECS auxiliaire, Échangeur à plaques pour ECS auxiliaire et Accumulateur d’ECS auxiliaire) ; et les équipements de l’onglet Solaire thermique suivants (seulement pour Espagne et Portugal – menu Installation > Équipements) : ballon échangeur simple, ballon échangeur à échange collectif, ballon échangeur simple d’ECS auxiliaire (peut être introduit dans l’onglet Climatique et dans l’onglet solaire thermique), Échangeur à plaques, Accumulateur et Ballon d’ECS auxiliaire.
Ces équipements étaient déjà exportés au format IFC (Industry Foundation Classes) depuis plusieurs versions, selon les standards de ce format. À présent, dans la version 2013.n sont inclus les matériaux, les couleurs, l’assignation appropriée de l’entité IFC et les caractéristiques techniques des fabricants sélectionnés.
