Correction du cisaillement à la base pour la conception sismique par la méthode d'analyse dynamique

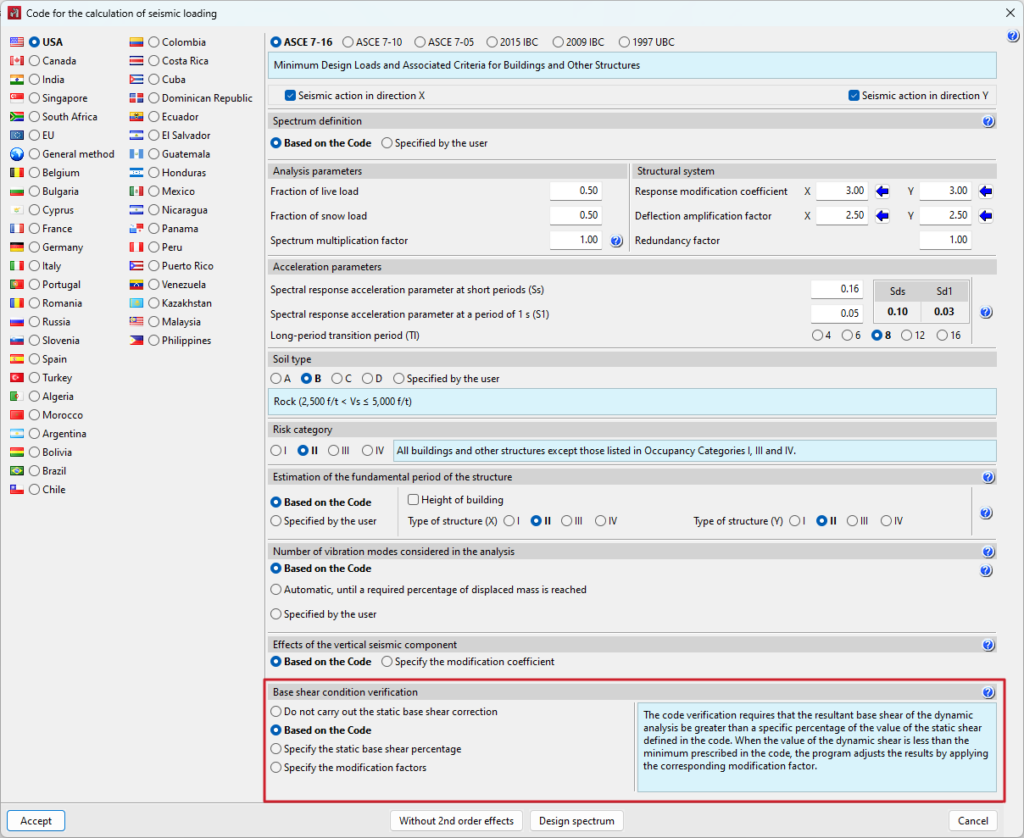

Certaines normes sismiques exigent le respect de la condition de cisaillement minimal à la base lors de l'application de la méthode dynamique modale-spectrale pour le calcul de l'action sismique. La vérification du cisaillement à la base est implémentée dans CYPECAD et CYPE 3D pour les normes suivantes :

  • 2009 IBC (USA)
  • 2015 IBC (USA)
  • 2011 PRBC (Puerto Rico)
  • ASCE 7- 05 (USA)
  • ASCE 7- 10 (USA)
  • ASCE 7- 16 (USA)
  • CFE 2008 (México)
  • CFE 2015 (México)
  • CIRSOC 103 - 2008 (Argentina)
  • CIRSOC 103 - 2013 (Argentina)
  • CIRSOC 103 - 2018 (Argentina)
  • CHOC - 04 (Honduras)
  • CHOC - 08 (Honduras)
  • COVENIN 1756­1:2001 (Venezuela)
  • CRP - 2003 (Puebla - México)
  • GBDS - 2020 (Bolivia)
  • IS 1893 (Part 1): 2002 (India)
  • IS 1893 (Part 1): 2016 (India)
  • NBDS - 2023 (Bolivia)
  • NBR 15421:2006 (Brasil)
  • NC 46:1999 (Cuba)
  • NC 46:2017 (Cuba)
  • NCh433.Of1996 Mod.2009 (Dºnº61. de 2011) (Chile)
  • NEC - 11 (Ecuador)
  • NEC – SE – DS 2014 (Ecuador)
  • Norma Técnica E.030 2003 (Perú)
  • Norma Técnica E.030 2014 (Perú)
  • NSCP 2015 (Filipinas)
  • NSE - 10 (Guatemala)
  • NSE - 18 (Guatemala)
  • NSE - 18 (Actualización 2020) (Guatemala)
  • NSR‑10 (Colombia)
  • NSRM - 2021 (Managua - Nicaragua)
  • NTC-2004 (Ciudad de México - México)
  • NTC-2017 (Ciudad de México - México)
  • NTC-2020 (Ciudad de México - México)
  • NTC-2023 (Ciudad de México - México)
  • NTC - 97 (Guadalajara - México)
  • NTDS - 1997 (El Salvador)
  • R-001 2011 (República Dominicana)
  • REP - 04 (Panamá)
  • REP - 2014 (Panamá)
  • REP - 2021 (Panamá)
  • RPA 99/v 2003 (Argelia)
  • RNC - 07 (Nicaragua)
  • RPS 2011 (Marruecos)
  • RPS 2000 (Marruecos)
  • SANS 10160-4:2011 (Sudáfrica)
  • TBDY 2018 (Turquía)

La valeur du cisaillement dynamique total à la base (Vd), obtenue après avoir effectué la combinaison modale (CQC), pour  quelconque des directions d'analyse, ne peut être inférieure à une certaine valeur limite. Cette valeur est équivalente à un pourcentage (α) du cisaillement à la base de la structure calculé par la méthode statique (Vs). En d'autres termes, la condition doit être remplie.

Si la condition de cisaillement minimal à la base n'est pas remplie, les résultats de l'analyse dynamique doivent être ajustés par le facteur suivant

L'ajustement couvre tous les résultats de l'analyse dynamique, y compris les déplacements, les distorsions, les forces dans les niveaux, les cisaillements du niveau, le cisaillement à la base et les forces dans les éléments.
