Option ‘Résistance au feu’

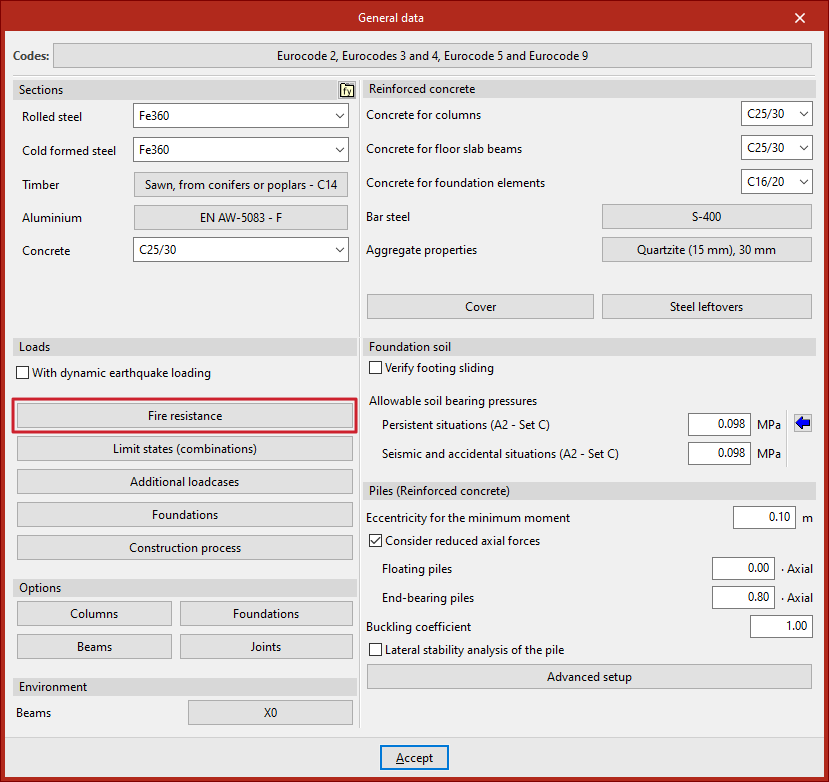

Pour activer et configurer le contrôle de la résistance au feu, dans la section ‘Actions’, cliquez sur le bouton ‘Résistance au feu’.

Le logiciel présente un onglet pour chacun des matériaux sur lesquels le contrôle de la résistance au feu peut être effectué en fonction des normes implémentées.

Dans notre cas, le contrôle est disponible pour les éléments en ‘Acier’ et en ‘Bois’. Cette configuration s'appliquera par défaut à tous les éléments de ces matériaux définis dans l'ouvrage.

Résistance au feu des éléments en acier

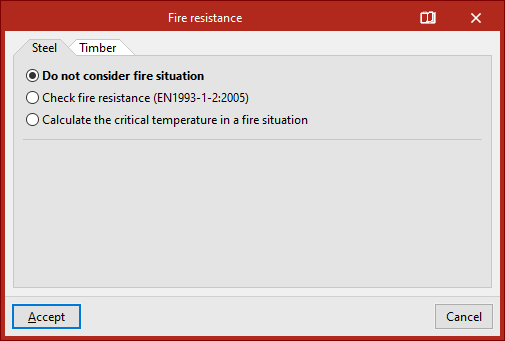

Dans le cas des profilés en ‘Acier’, trois options sont disponibles.

Cochez la première pour ‘Ne pas considérer la situation d'incendie’.

La deuxième permet de ‘Vérifier la résistance au feu’. La norme qui apparaît ici pour le contrôle de la résistance au feu dépend de la norme sélectionnée pour le dimensionnement des éléments structuraux de chaque matériau.

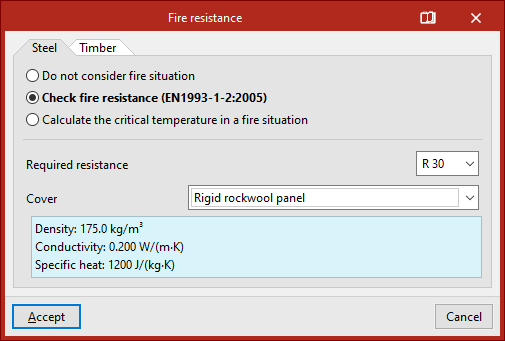

Dans la partie inférieure, la ‘Résistance requise’ est indiquée, c'est-à-dire la durée en minutes pendant laquelle un élément structurel doit conserver sa capacité portante, et, dans le menu déroulant, le ‘Revêtement de protection’

Vous pouvez indiquer ici ‘Sans revêtement ignifuge’ ou utiliser des revêtements tels que peinture intumescente, mortier intumescente, plaques, panneaux, projections et mortiers de différents matériaux, ou laine minérale ou de roche.

• Sans revêtement ignifuge
• Peinture intumescente
• Mortier intumescent
• Plaque de fibrosilicate de calcium
• Plaque de fibrociment
• Plaque de carton plâtre
• Plaque de vermiculite-perlite avec ciment
• Panneau rigide de laine de roche
• Projeté de fibres minérales
• Mortier de vermiculite-perlite avec ciment (densité faible)
• Mortier de vermiculite-perlite avec ciment (densité élevée)
• Mortier de vermiculite-perlite avec plâtre
• Laine minérale ou de roche

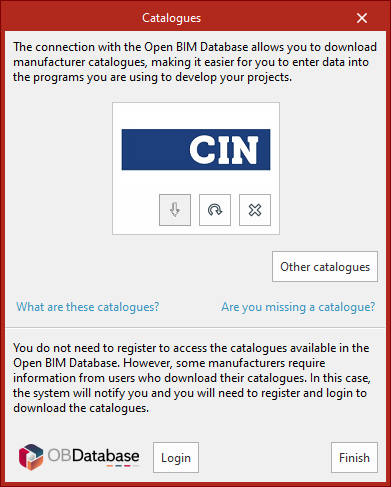

Si vous sélectionnez 'Peinture intumescente' ou 'Mortier intumescente', vous pouvez télécharger les catalogues des fabricants inclus dans Open BIM Database en cliquant sur le bouton à droite.

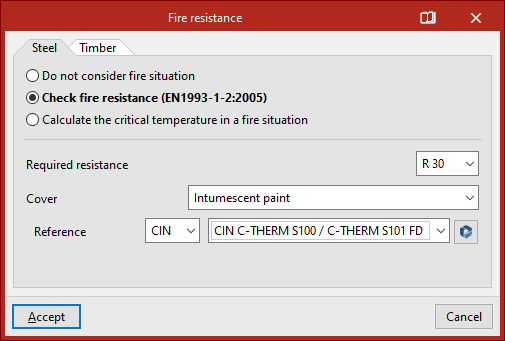

Sélectionnez ensuite la 'Référence' du fabricant et le produit dans les menus déroulants disponibles.

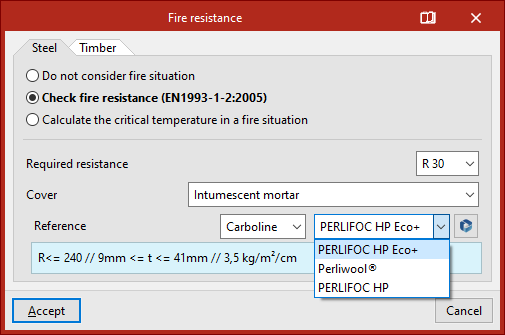

Le fonctionnement des peintures et des mortiers intumescents est similaire. Le logiciel dimensionne et vérifie les épaisseurs de revêtement en fonction des informations techniques de chaque produit.

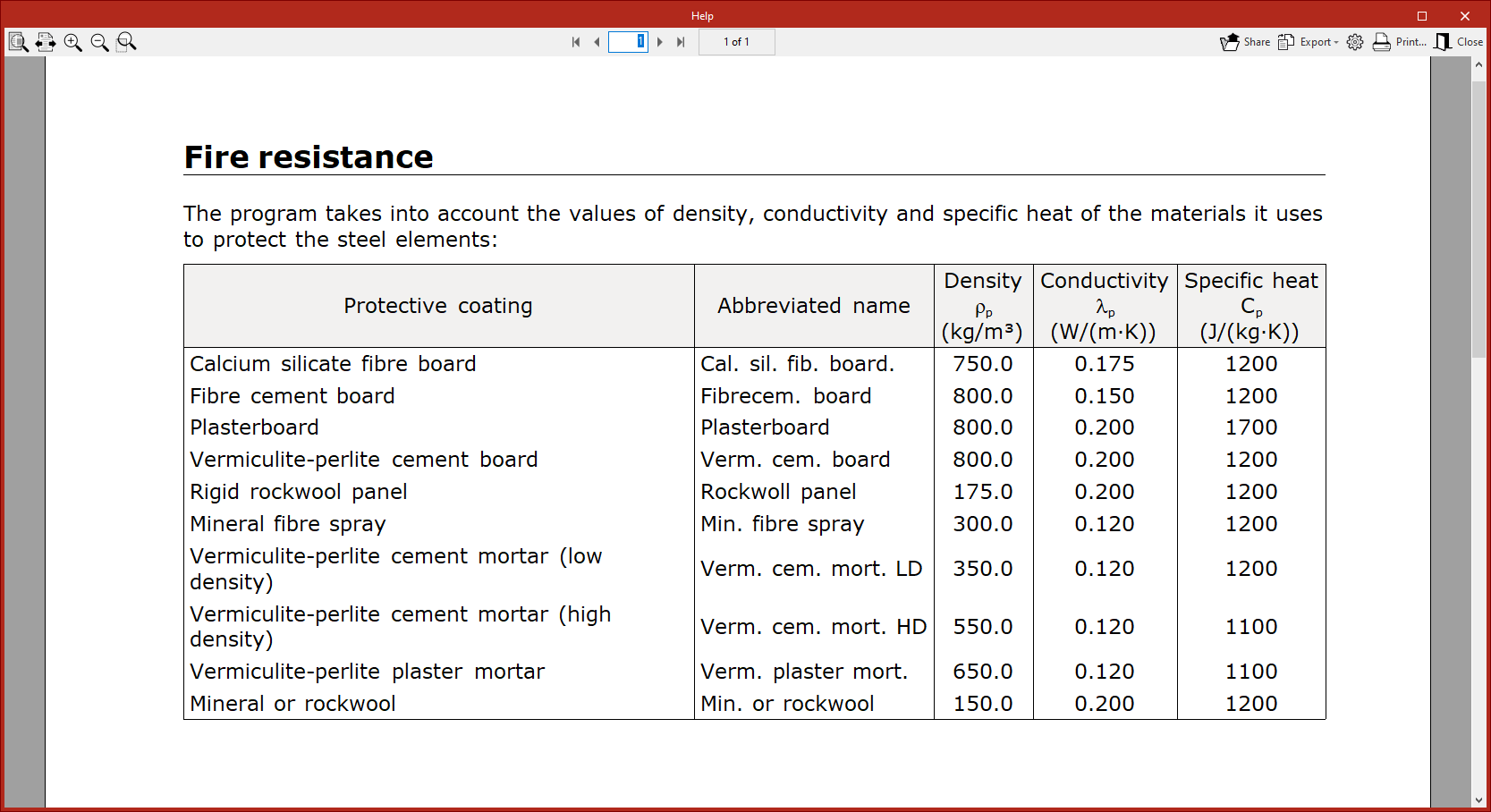

Pour consulter les données relatives aux revêtements de protection disponibles pour les éléments en acier et n'appartenant pas à Open BIM Database, cliquez sur le bouton correspondant dans la barre de titre de la fenêtre.

Vous pouvez ainsi consulter un tableau d'aide dans la fenêtre surgissante avec les valeurs 'Densité', 'Conductivité' et 'Chaleur spécifique' des différents revêtements de protection inclus dans le logiciel.

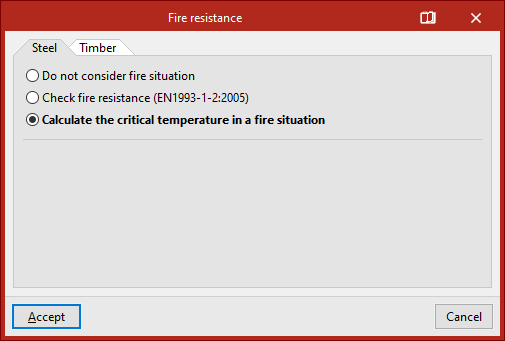

Il est également possible de ‘Calculer la température critique dans la situation d'incendie’. Il s'agit de la température que chaque profilé doit atteindre pour provoquer l'effondrement.

Elle est calculée à l'aide d'une procédure itérative, en tenant compte des combinaisons établies par la norme sélectionnée pour la situation d'incendie, ainsi que des caractéristiques mécaniques de l'acier à des températures élevées.

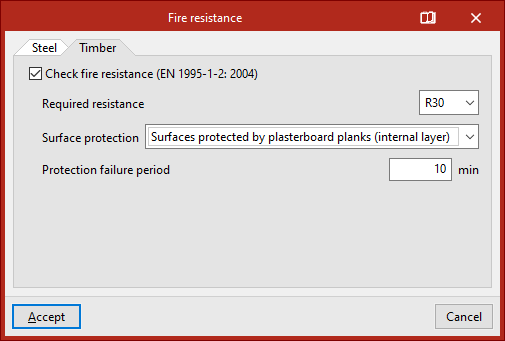

Résistance au feu des éléments en bois

Dans le cas des barres en ‘Bois’, si la case ‘Vérifier la résistance au feu’ est cochée, en plus de la ‘Résistance requise’, la ‘Protection des surfaces’ est définie en la sélectionnant dans le menu déroulant.

Les surfaces peuvent être des ‘Surfaces non protégées’, des ‘Surfaces protégées par des panneaux dérivés du bois’ ou des ‘Surfaces protégées par des panneaux de carton-plâtre (couche interne)’. Dans ces cas, le ‘Temps d'erreur de la protection’ est spécifié.

Après avoir accepté les fenêtres, vous revenez à l'interface générale du logiciel.
