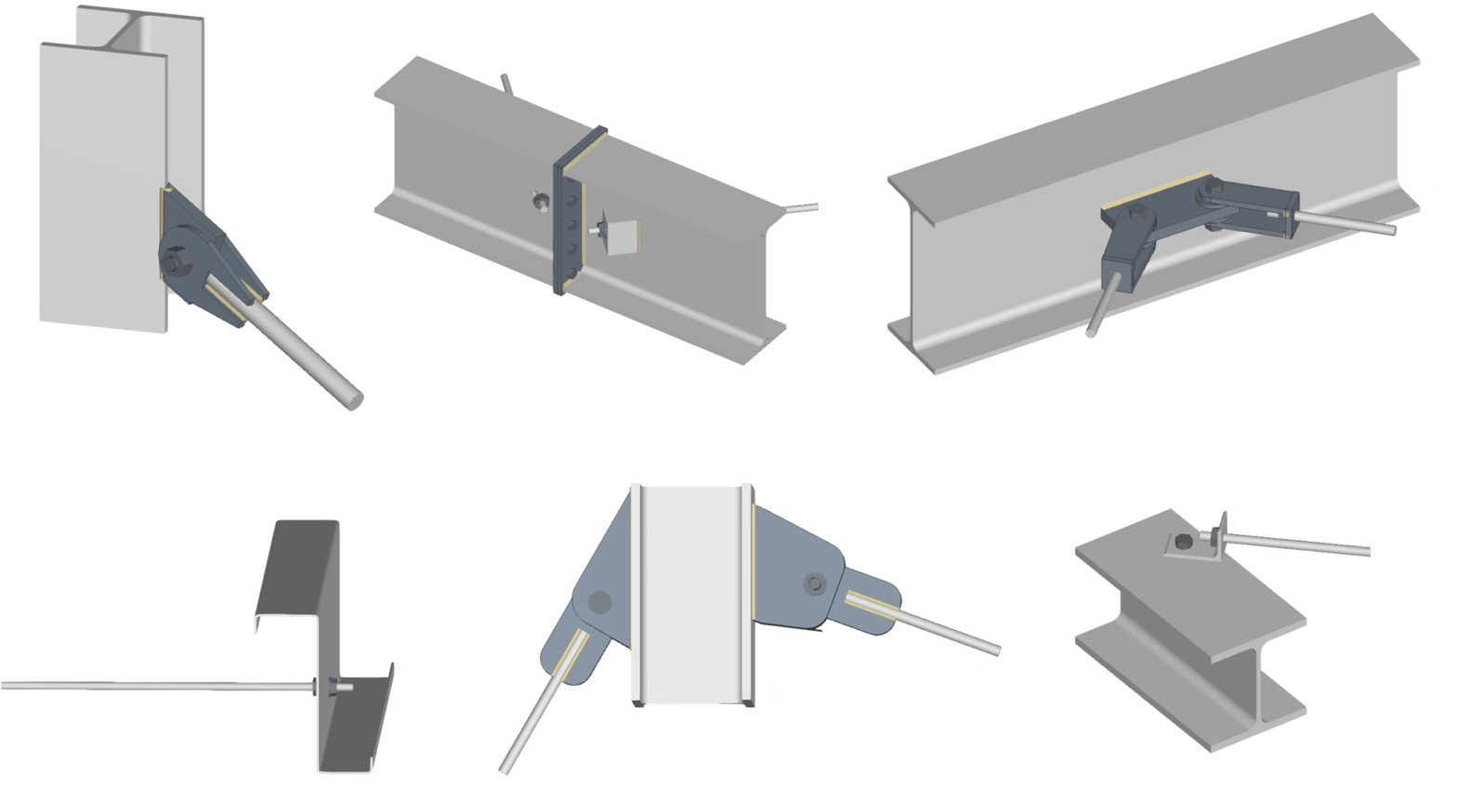

Assemblage avec des barres rondes pleines
Il est possible d'utiliser des assemblages avec des barres rondes pleines dans CYPE Connect et StruBIM Steel. Contrairement aux autres barres, celles-ci sont discrétisées avec un élément linéaire. Bien que l’implémentation se concentre sur les barres rondes pleines, si un profilé carré plein est utilisé, il est traité de la même manière.

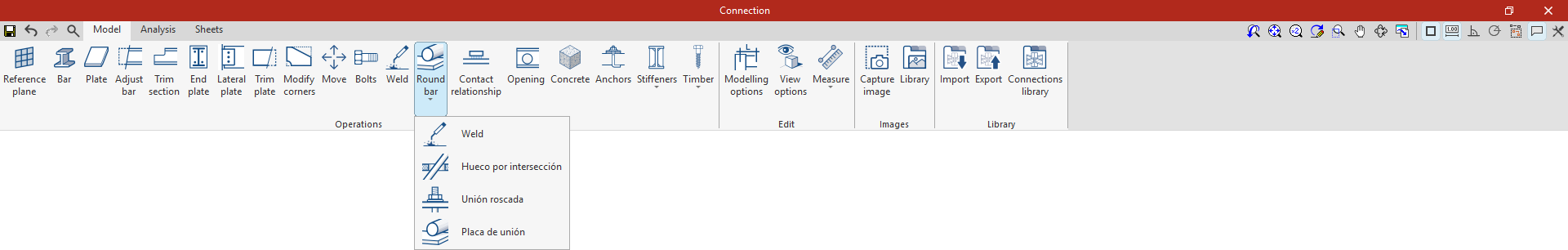

Pour ce faire, dans le bloc ‘Opérations’ de l'onglet ‘Modèle’ de la fenêtre d'édition de chaque assemblage, utilisez le groupement ‘Rond plein’, qui permet d'afficher un menu avec les différentes opérations disponibles.
Soudure
Cette opération permet de souder une barre pleine à une plaque dont la surface est parallèle à la directrice de la barre.
La soudure peut être effectuée de deux manières :

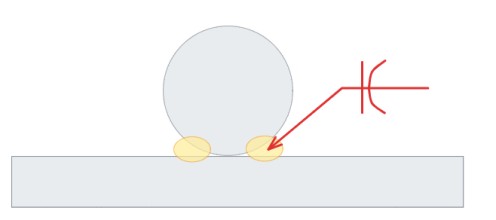

- Entre la barre et la surface de la plaque

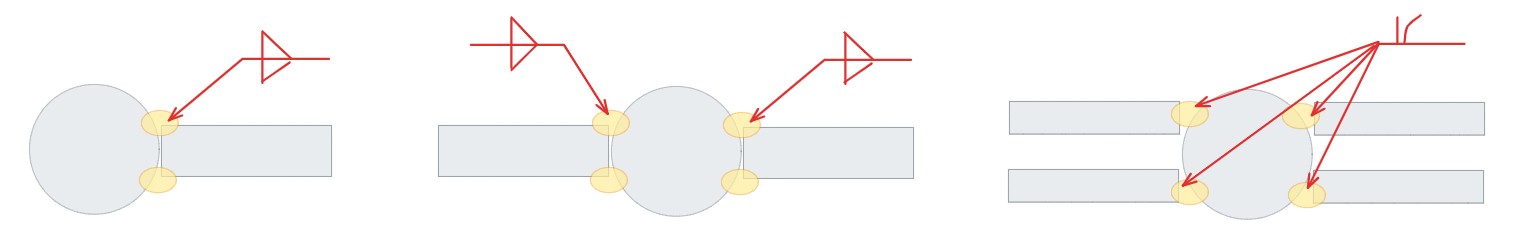

Il est possible de disposer la soudure d'un côté ou des deux côtés de la barre. La soudure sera de type soudure en demi V à bords tombés (flare-bevel weld). - Entre la barre et le bord de la plaque
Différents types de soudure sont possibles : en demi V à bords tombés, d’angle ou avec préparation des bords. Le choix le plus approprié dépendra de l'épaisseur de la plaque et du diamètre de la barre.
Ouverture par intersection
Dans cette opération, une barre et une plaque sont sélectionnées, et une ouverture est créée dans la plaque au point d'intersection avec la barre. L’ouverture a la forme d'un trou ‘Oblong’.
Assemblage vissé

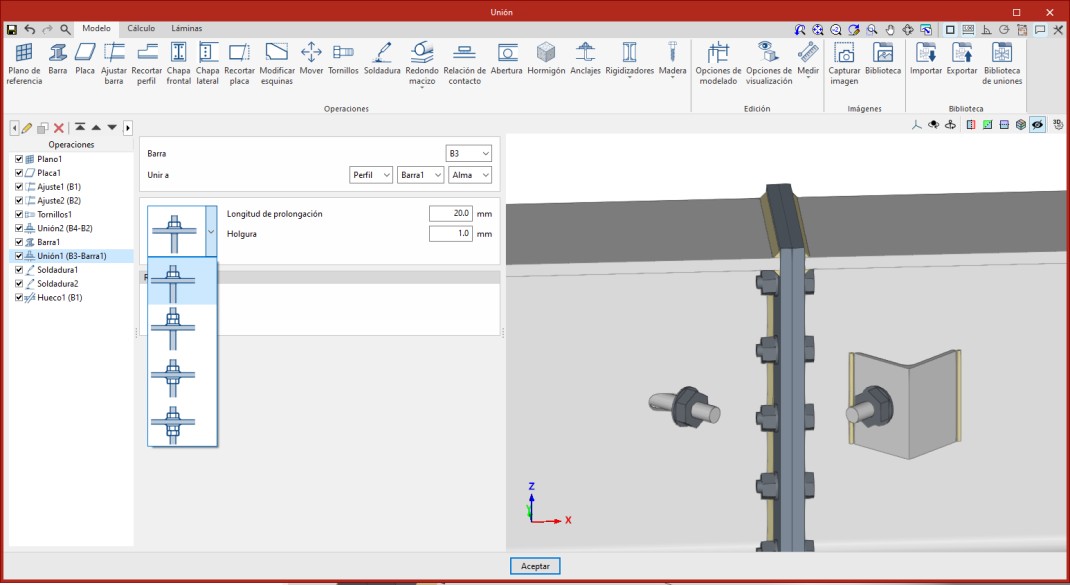

Cette opération permet d’assembler l'extrémité d'une barre ronde à une plaque à l'aide d'écrous. Pour cela, la barre et la plaque à laquelle elle est assemblée sont sélectionnées.
Il existe plusieurs dispositions d'écrous, et il est nécessaire de définir la longueur de prolongement du tirant à partir du dernier écrou, ainsi que le jeu du trou. De plus, la référence de l'écrou et de la rondelle est demandée. Si la case correspondante est cochée, il est possible de définir manuellement la chaîne de texte ; par défaut, celle-ci est générée automatiquement en fonction du diamètre de la barre. Il convient de noter qu'elle n'est pas liée aux références des bibliothèques de vis.

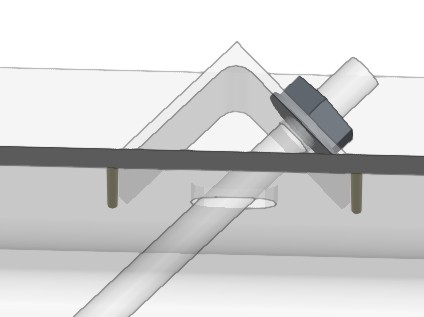

La barre ne doit pas nécessairement être perpendiculaire à la plaque. Dans ce cas, l'utilisateur peut spécifier le type de rondelle ou de dispositif supplémentaire à installer (voir exemple). Ce cas n'est actuellement pas représenté dans la vue 3D.

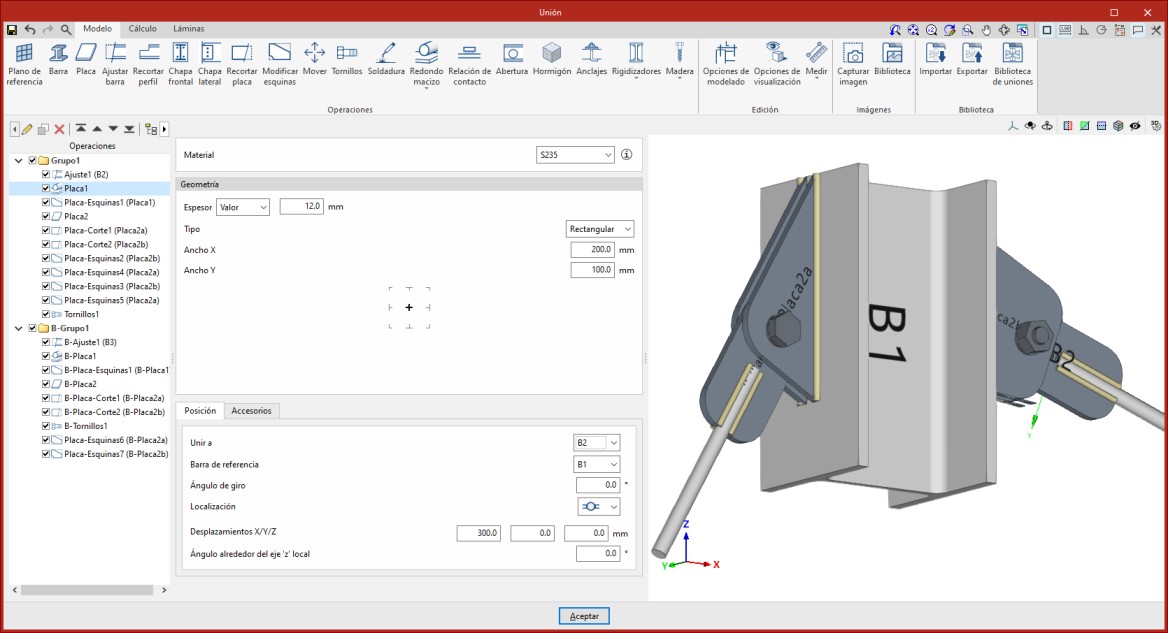

Plaque d'assemblage
Cette opération permet de placer une plaque en prenant comme référence une barre ronde pleine. En plus de faciliter son positionnement, elle permet de générer des rainures dans la plaque pour emboîter la barre et appliquer des soudures.
| Note : |
|---|
| Les barres sont des éléments linéaires, leur dimensionnement et leur vérification sont donc effectués lors de la conception globale de la structure, dans des logiciels tels que CYPECAD ou CYPE 3D. À partir de StruBIM Steel et CYPE Connect, ce qui est calculé et vérifié est l’assemblage de la barre avec le reste des éléments (plaques, vis, soudures, etc.). |
