Configuration et vérification de la limite structurale des pieux en béton armé
La limite structurale, aussi appelée charge nominale, correspond à la valeur de calcul de la capacité de résistance d’un pieu. Dans le logiciel, activez la vérification de cette limite pour les pieux en béton armé, puis contrôlez la conformité des résultats.
Configuration dans l'onglet ‘Limite structurale’
Accédez à l’onglet de configuration de la vérification de la 'Limite structurale' comme suit :
- Dans CYPECAD : ouvrez la fenêtre 'Données générales', puis cliquez sur le bouton 'Éléments de fondation avec liaison extérieure' (à côté du menu déroulant 'Fondation' dans la section 'Béton').
- Dans CYPE 3D : ouvrez la fenêtre 'Données générales', puis allez dans la section 'Pieux (béton armé)'.
- Dans la section 'Pieux (béton armé)', cliquez sur 'Configuration avancée'.

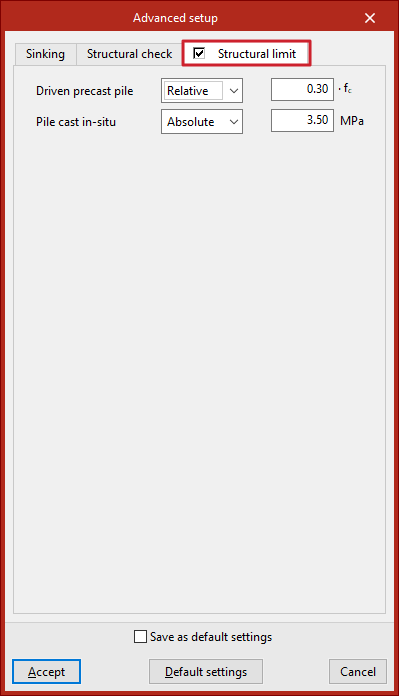

Définissez ensuite la limite structurale indépendamment pour :
- 'Pieu préfabriqué battu'
- 'Pieu bétonné in situ'
Deux modes de saisie sont possibles :
- 'Absolue' : saisissez directement la valeur de la limite structurale (en unités de pression).
- 'Relative' : saisissez un coefficient compris entre 0,01 et 1, appliqué à la résistance du béton fc.
| Note : |
|---|
| L’onglet 'Limite structurale' est désactivé par défaut dans toutes les normes, sauf la norme espagnole. |
Vérification de la limite structurale

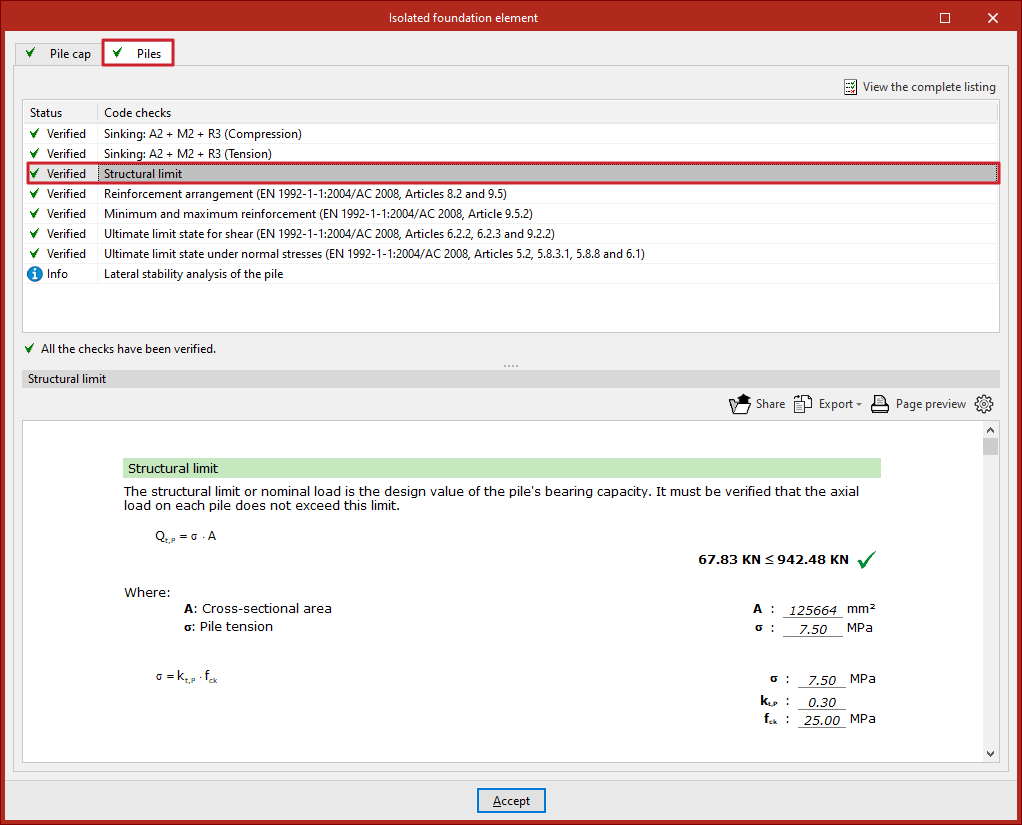

Après activation de l’onglet, une vérification supplémentaire apparaît dans les récapitulatifs de vérifications de chaque semelle sur pieux, dans l’onglet 'Pieux'. Le logiciel indique si la limite est respectée.
Pour être conforme, la sollicitation axiale appliquée à chaque pieu ne doit pas dépasser la limite structurale définie, en tenant compte de la section transversale du pieu.
Cette vérification est réalisée pour la combinaison la plus défavorable des états limites de service.
