Définition générale

En sélectionnant ‘Pieu en béton armé’ dans la fenêtre de saisie ou d'édition de la semelle sur pieu, il est possible de détailler les caractéristiques de chaque pieu, en plus des données du terrain et d'autres paramètres de calcul.

Cette option permet le calcul, la vérification et le dimensionnement des pieux en tant qu'éléments en béton armé, en plus du calcul de la semelle sur pieux.

• À partir du menu déroulant ‘Pieu’, vous pouvez créer et sélectionner des types de pieux avec des données sur leur géométrie, leur matériau, leur section et leurs armatures.
• La ‘Longueur (Lt)’ fait référence à la longueur du pieu sous la semelle sur pieux.
• Dans ‘Pénétration (Lp)’, indiquez la longueur du pieu qui pénètre dans la semelle sur pieux. Il est recommandé d'entrer une valeur comprise entre 10 et 15 centimètres.

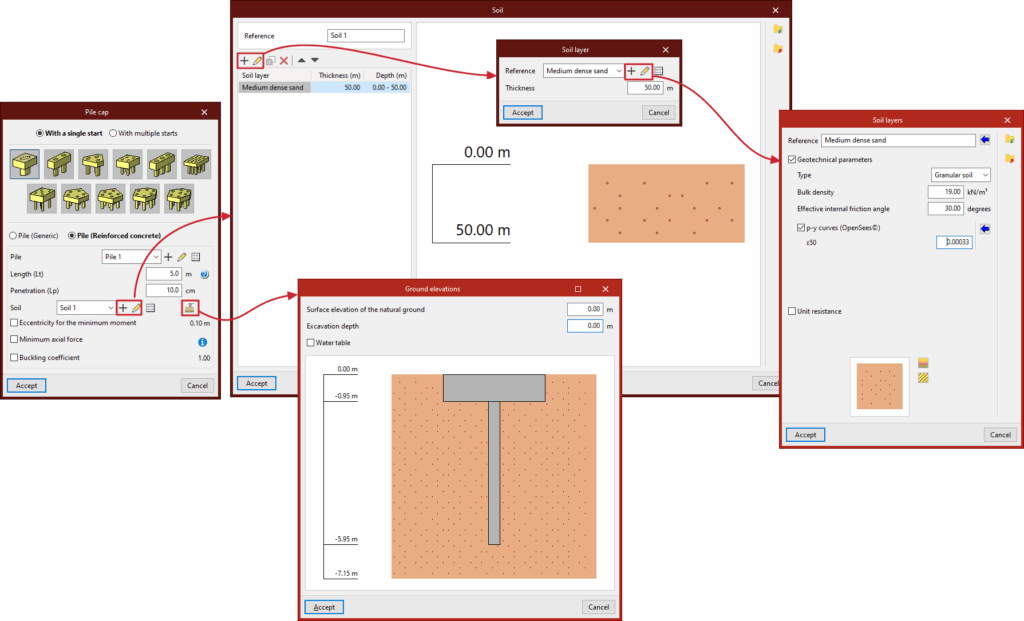

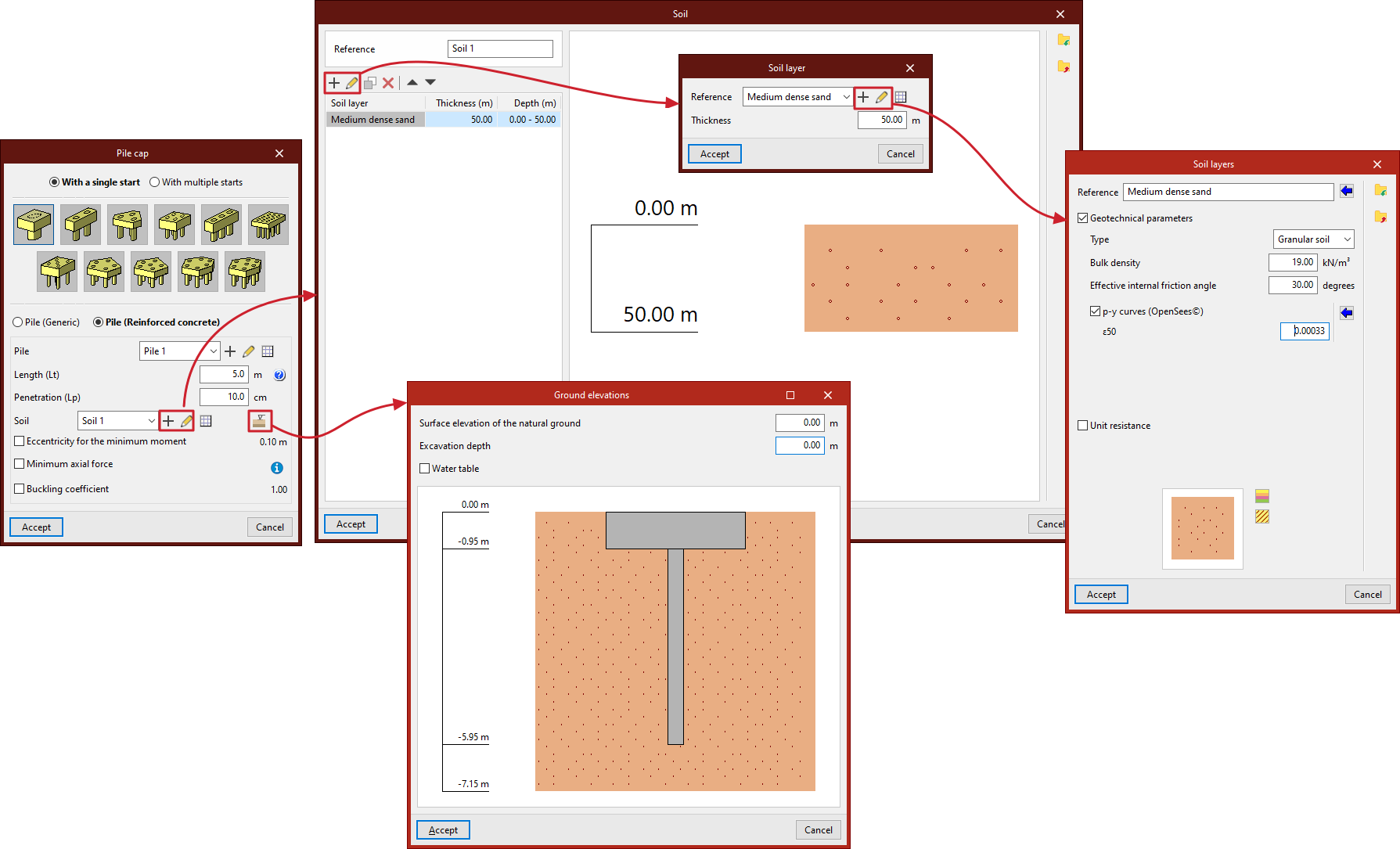

• Il faut ensuite configurer le ‘Terrain’, que vous pouvez créer, modifier et enregistrer dans une liste de terrains à l'aide des outils situés à droite.
• L'option ‘Cotes du terrain’ permet de définir la ‘Cote de la surface du terrain naturel’, la ‘Profondeur d'excavation’ à partir de la précédente et la cote du ‘Nappe phréatique’.
• Enfin, en cochant les cases correspondantes, vous pouvez indiquer l'excentricité pour le moment minimal, l'effort normal minimal » (à partir d'un coefficient qui multiplie votre ‘Effort normal’) et le ‘Coefficient de flambement’.
• Le cas échéant, il est également possible d'indiquer l'espacement entre les axes des pieux et, si vous avez choisi des fondations rectangulaires ou linéaires, le ‘Nombre de pieux’.
• L'option ‘Déplacement des pieux’ apparaît dans certains types de fondations et permet d'appliquer un ‘Déplacement X’ et un ‘Déplacement Y’ à chacun des pieux, afin d'effectuer de petits ajustements dans leur position.

Sélection du pieu

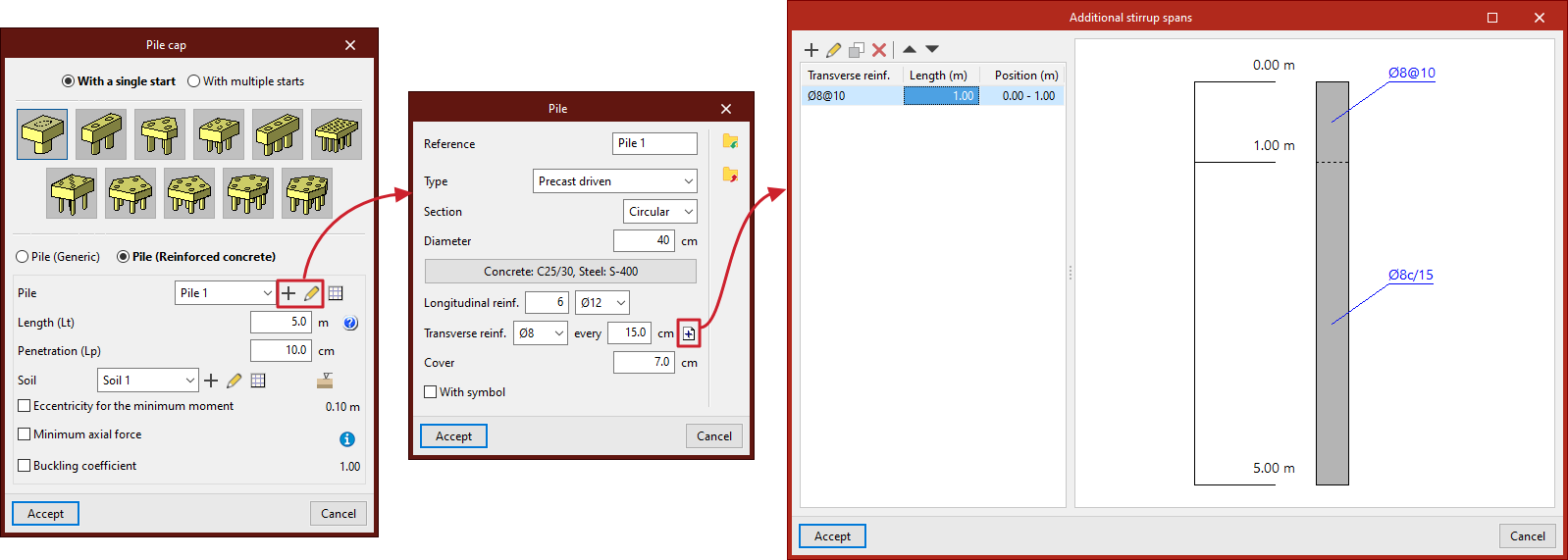

Dans le menu déroulant ‘Pieu’, en cliquant sur ‘Nouveau’ ou ‘Édition du type sélectionné’, définissez :

• La ‘Référence’ du pieu ;
• Le ‘Type’ de pieu (‘Préfabriqué battu’ ou ‘Bétonné in situ’) ;
• Sa ‘Section’ (‘Circulaire’ ou ‘Carrée’) ;
• Son ‘Diamètre’ ou sa ‘Largeur’, selon que la section du pieu est circulaire ou carrée ;
• Les ‘Matériaux’ du pieu, y compris le béton et l'acier de ses armatures ;
• Son ‘Armature longitudinale’, pouvant être définie dans ‘Coins’ et pour la (‘Face X / Face Y’) dans les pieux de section carrée ;
• Son ‘Armature transversale’ dans tout le pieu par défaut, pouvant définir des ‘Tronçons de cadres supplémentaires’ en cliquant sur le bouton à droite :
  • Chaque tronçon d'ancrage supplémentaire indique la longueur et l'armature transversale disposée dans ce tronçon, qui remplacera l'armature transversale par défaut ; les sections supplémentaires d'armature transversale définies seront disposées par rapport à la tête du pieu et seront représentées dans les plans de l'élément de fondation, tant dans la section du pieu que dans le tableau d'informations joint ;
• L’enrobage en béton sur les armatures ;
• Et le symbole utilisé pour le pieu (en cochant la case ‘Avec symbole’).

Les informations saisies pour chaque type de pieu peuvent être consultées dans une liste de types et copiées, modifiées ou exportées vers des fichiers sur disque à l'aide des options correspondantes afin d'être réutilisées dans d'autres modèles.
