Génération automatique du réseau de distribution d'eau et introduction d’antennes, de collecteurs et de réseaux maillés

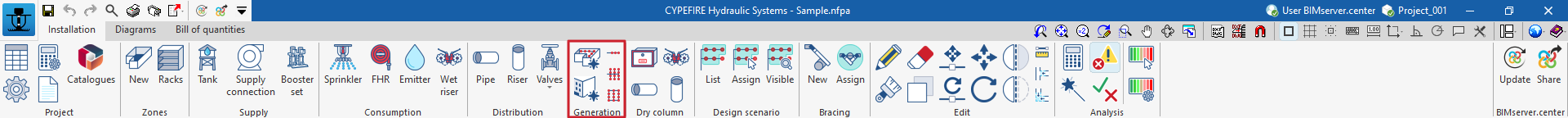

L’option permettant de générer automatiquement des réseaux de distribution d'eau, y compris des tuyauteries et des sprinklers, à partir de la géométrie des zones sélectionnées du modèle, ainsi que les options permettant d'introduire des antennes, des collecteurs avec des antennes et des réseaux maillés complets de manière assistée se trouvent dans l'onglet ‘Installation’, dans le bloc ‘Génération’ de la barre d'outils principale.
| Note : |
|---|
| Pour saisir les sprinklers ou les tuyauteries individuellement, les options correspondantes peuvent être utilisées dans la partie gauche du bloc 'Distribution' et dans le bloc 'Consommations'. |
Options de génération ‘Par zone’ et ‘Complète’
L’option ‘Par zone’ permet de générer automatiquement un réseau complet de distribution d'eau, y compris la disposition des tuyauteries et des sprinklers, à partir de la géométrie des zones sélectionnées dans l'espace de travail.
D'autre part, l'option ‘Complète’ génère automatiquement un réseau de sprinklers dans toutes les zones du bâtiment.

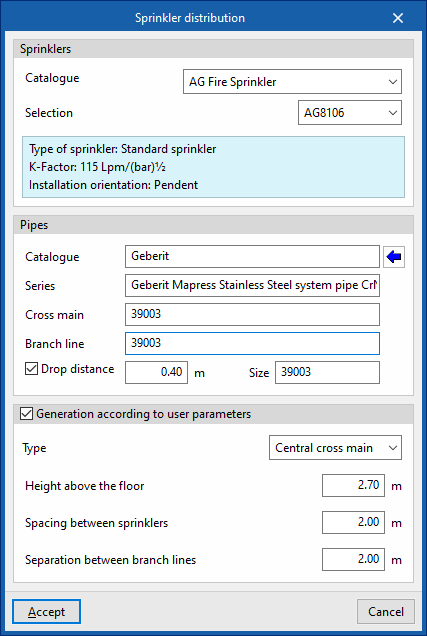

Pour définir le réseau de distribution, dans la fenêtre qui apparaît lorsque cette option est sélectionnée, le logiciel permet de sélectionner les sprinklers et les tuyauteries qui le composent (aussi bien les collecteurs que les antennes ou les tronçons de retombée vers les sprinklers) à partir des catalogues de fabricants dans Open BIM Database. Ces types d'éléments peuvent être créés et édités à partir des options ‘Gestion des catalogues’ dans le bloc ‘Projet’ :
- Sprinklers
- Catalogue / Sélection
Le logiciel affiche un texte informatif présentant les caractéristiques du produit sélectionné.
- Catalogue / Sélection
- Tuyauteries
- Catalogue / Série / Collecteur / Antenne / Retombée (optionnel)
La section ‘Génération selon les paramètres de l'utilisateur’ peut rester désactivée si vous souhaitez que le logiciel calcule les distances optimales en fonction de la norme. Si elle est activée, il est possible de configurer les paramètres suivants :
- Type
- Réseau maillé
Le logiciel génère un collecteur sur le périmètre du local et trace des antennes parallèles reliant des points du local, obtenant ainsi un réseau maillé. - Collecteur central
Le logiciel génère un collecteur au centre du local, à partir duquel les antennes avec sprinklers sont tracées, ce qui permet d'obtenir un réseau ramifié.
- Réseau maillé
- Hauteur depuis le sol du niveau
Hauteur du réseau de distribution depuis le sol du local. - Espacement entre sprinklers
Valeur de l’espacement entre les sprinklers d'une même antenne. - Espacement entre antennes
Valeur de l'espacement entre les antennes le long du collecteur.
Le logiciel générera deux couches de sprinklers dans les zones où l'option ‘Protection de sprinklers sur le faux-plafond’ est activée. De plus, la génération du réseau de sprinklers respecte les ouvertures et les poteaux, et s'ajuste autant que possible au contour fourni par le modèle.
Antenne
Permet de générer une antenne du réseau, y compris la définition des tuyauteries et des sprinklers qui la composent.

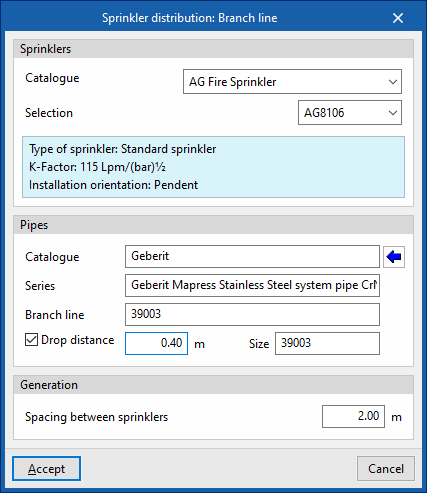

Lors de la saisie d'une antenne, dans la fenêtre qui apparaît en sélectionnant cette option, le logiciel permet de sélectionner les sprinklers et les tuyauteries qui la composent (aussi bien les antennes que les tronçons de retombée jusqu'aux sprinklers) :
- Sprinklers
- Catalogue / Sélection
- Tuyauteries
- Catalogue / Série / Collecteur / Antenne / Retombée (optionnel)
Les paramètres suivants peuvent être configurés pour les options de génération de l’antenne :
- Espacement entre sprinklers
Valeur de l’espacement entre les sprinklers d'une même antenne.
Collecteur avec antennes
Permet de générer un réseau formé d'un collecteur central et d’antennes disposées à sa gauche et à sa droite, y compris la définition des tuyauteries et des sprinklers qui les accompagnent.

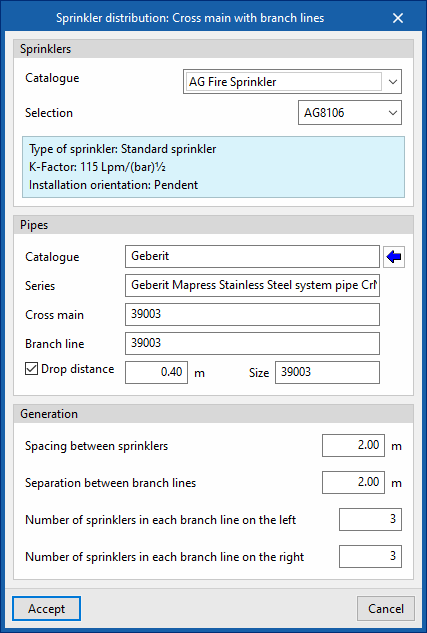

Lors de la saisie d'un collecteur avec antennes, dans la fenêtre qui apparaît lorsque cette option est activée, le logiciel permet de sélectionner les sprinklers et les tuyauteries qui les composent (aussi bien le collecteur que les antennes ou les tronçons de retombée jusqu'aux sprinklers) :
- Sprinklers
- Catalogue / Sélection
- Tuyauteries
- Catalogue / Série / Collecteur / Antenne / Retombée (optionnel)
Les paramètres suivants peuvent être configurés pour les options de génération du collecteur avec antennes :
- Espacement entre sprinklers
Valeur de l’espacement entre les sprinklers d'une même antenne. - Espacement entre antennes
Valeur de l'espacement entre les antennes le long du collecteur. - Nombre de sprinklers sur chaque antenne à gauche / Nombre de sprinklers sur chaque antenne à droite
Permet de définir la longueur de chaque antenne à gauche et à droite du collecteur en définissant le nombre sprinklers dans le collecteur.
Réseau maillé
Permet de générer un réseau maillé formé d'un collecteur périphérique et d’antennes parallèles reliant des points de ce collecteur, y compris la définition des tuyaux et des arroseurs le long de ce réseau.

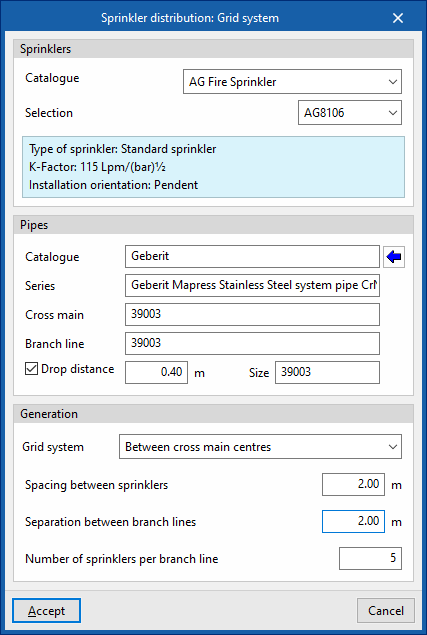

Lors de l'introduction d'un réseau maillé, dans la fenêtre qui apparaît en activant cette option, le logiciel permet de sélectionner les sprinklers et les tuyauteries qui les composent (aussi bien les collecteurs que les antennes ou les tronçons de retombée jusqu'aux sprinklers) :
- Sprinklers
- Catalogue / Sélection
- Tuyauteries
- Catalogue / Série / Collecteur / Antenne / Retombée (optionnel)
Les paramètres suivants peuvent être configurés pour les options de génération du réseau maillé :
- Réseau maillé (Entre les centres de collecteurs / Avec antennes à gauche du collecteur / Avec antennes à droite du collecteur)
Définit la position du collecteur et des antennes par rapport aux points d'insertion du réseau dans la zone de travail. - Espacement entre sprinklers
Valeur de l’espacement entre les sprinklers d'une même antenne. - Espacement entre antennes
Valeur de l'espacement entre les antennes le long du collecteur. - Nombre de sprinklers par antenne
Permet d'établir la longueur des antennes et donc l'espacement entre les collecteurs opposés du réseau maillé, en définissant le nombre de sprinklers à disposer dans les antennes.
