CYPEFIRE Hydraulic Systems

Introduction et génération de locaux

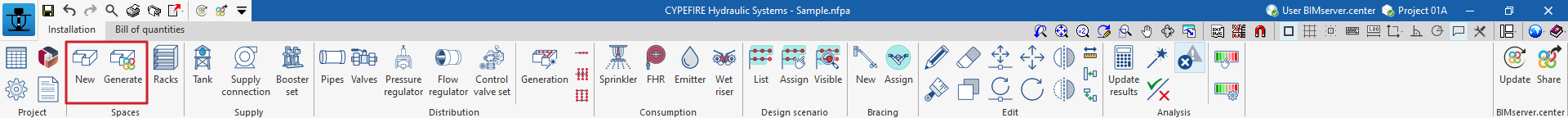

Les options permettant d'introduire et de générer des locaux dans le modèle se trouvent dans l'onglet ‘Installation’, dans le bloc ‘Locaux’ de la barre d'outils principale :

Nouveau

Permet d’insérer un nouveau local en le dessinant librement, directement dans le logiciel.

Lors de la saisie d'un local, les paramètres suivants peuvent être définis :

Référence
Référence du local.
Vérifications
Attribue les vérifications à effectuer dans le local. À l'aide de l'assistant de droite, vous pouvez importer l’une des vérifications précédemment définies. Pour créer et configurer les vérifications dans les locaux, utilisez les outils disponibles dans ‘Vérifications par type de local’, accessible depuis les ‘Options générales’ du ‘Projet’.
Hauteur libre
Valeur de la hauteur libre du local.

Le contour du local est ensuite dessiné dans la vue de dessus.

Lors de l'édition d'un local déjà saisi, il est possible de modifier, outre sa ‘Référence’, ses ‘Vérifications’ et sa ‘Hauteur libre’, sa ‘Cote sur le terrain naturel’ et sa ‘Disposition 3D’. Dans ce dernier cas, les coordonnées absolues « X » et « Y » des sommets de chacun des polygones qui définissent son contour en vue de dessus sont définies.

Générer

Les locaux peuvent être générés dans le logiciel à partir des locaux lus dans le modèle BIM.

Pour pouvoir utiliser cette option, l'ouvrage doit d'abord être connecté à un projet hébergé sur BIMserver.center qui inclut la définition des espaces. Puis, dans l'assistant initial qui apparaît lors de la création d'un nouvel ouvrage ou lors de l'utilisation de l'option ‘Actualiser’ dans le bloc ‘BIMserver.center’, la classification correspondante des espaces lus à partir du fichier IFC doit avoir été établie selon les typologies spécifiques requises par CYPEFIRE Hydraulic Systems.

Note :

Après la génération, l'utilisateur peut éditer les locaux et modifier les mêmes paramètres que dans le cas des locaux saisis librement. Cependant, si l'option ‘Générer’ est resélectionnée, le logiciel générera à nouveau les informations des locaux à partir des données du modèle BIM sans tenir compte de ces modifications.
