Calcul thermique et acoustique dans les conduits
Le logiciel est capable d'effectuer le calcul thermique et/ou acoustique des réseaux de conduits d'air. Pour ce faire, procédez comme suit :
Activation du calcul thermique et acoustique dans les conduits

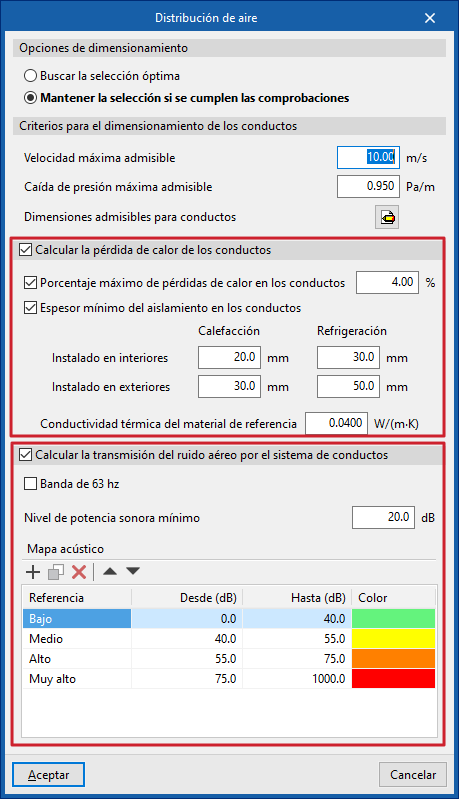

L'activation du calcul thermique et/ou acoustique s'effectue dans les ‘Options générales’ du bloc ‘Projet’, dans ‘Distribution d'air’.
Dans cette fenêtre, vous pouvez cocher les cases ‘Calculer la perte de chaleur des conduits’ et/ou ‘Calculer la transmission des bruits aériens par le système de conduits’.
Introduction des données dans les équipements ou dans les points initiaux de l'installation de conduits
La saisie des données dans les équipements ou les points initiaux de l'installation de conduits afin de pouvoir effectuer le calcul thermique et/ou acoustique peut être réalisée de la manière suivante :
Introduction des données acoustiques dans les équipements génériques

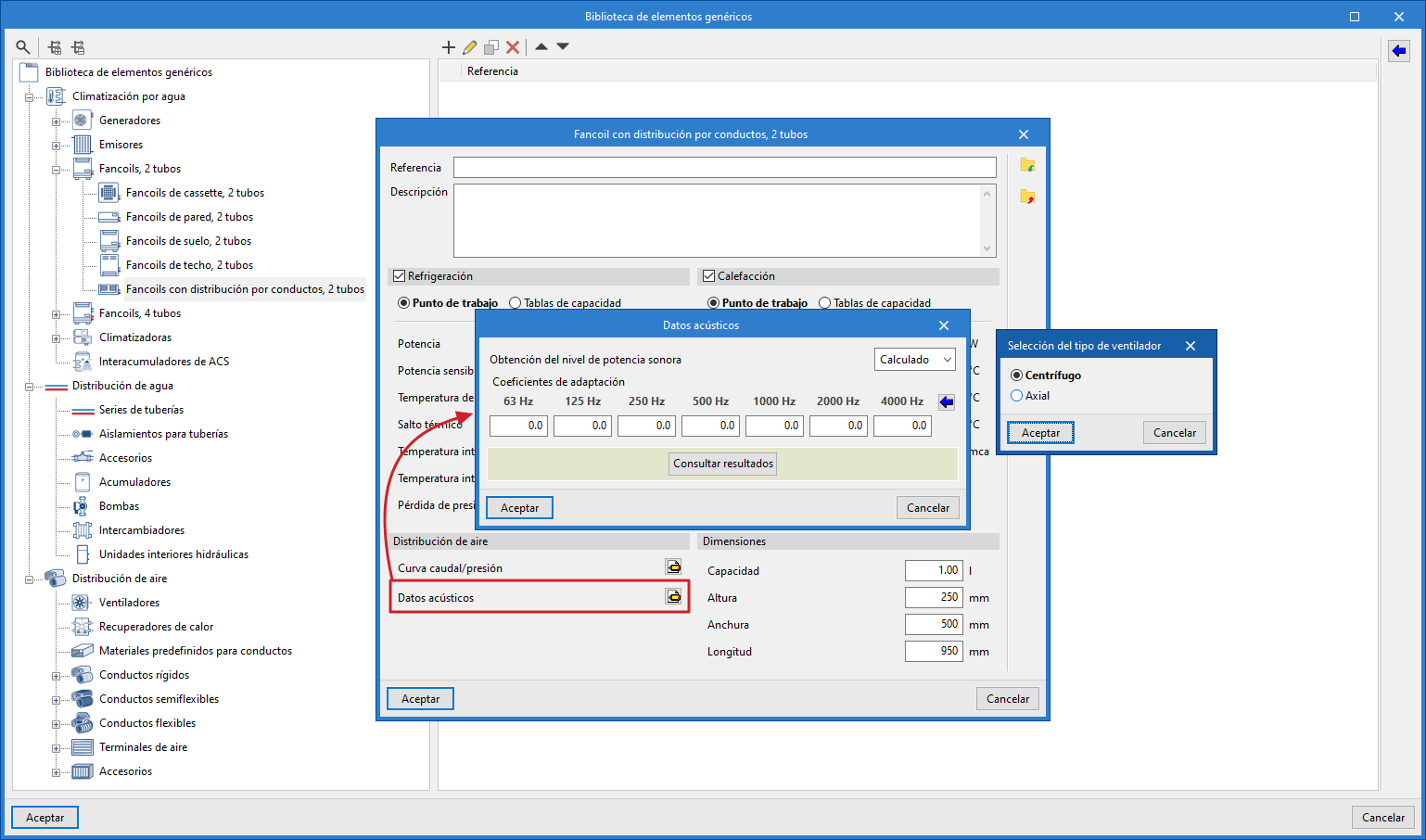

La saisie des données acoustiques dans les équipements génériques s'effectue en accédant à leur panneau d'édition dans la ‘Bibliothèque d'éléments génériques’, puis en cliquant sur l'option disponible à côté de l'étiquette ‘Données acoustiques’ (ou ‘Données acoustiques (Soufflage)’ et ‘Données acoustiques (Reprise/Extraction)’ dans les équipements associés à deux réseaux).
Cette option est disponible pour les équipements de ventilation et de climatisation avec distribution d'air tels que les ventilo-convecteurs avec distribution par gaines, les climatiseurs, les ventilateurs et les récupérateurs de chaleur.
L’obtention du niveau de puissance sonore de l'équipement peut être ‘Manuelle’ ou ‘Calculée’ :
- Si vous choisissez ‘Manuelle’, vous devez définir le ‘Niveau de puissance sonore (dB)’ pour chacune des fréquences suivantes : 63, 125, 250, 500, 1000, 2000 et 4000 hertz.
- Si vous choisissez ‘Calculée’, vous définissez les ‘Coefficients d'adaptation’ pour ces mêmes fréquences à l'aide de l'assistant situé à droite, qui vous permet d'importer les valeurs nécessaires en effectuant une ‘Sélection du type de ventilateur’ entre ‘Centrifuge’ ou ‘Axial’.
Introduction des données thermiques et acoustiques aux points initiaux des pré-installations de conduits

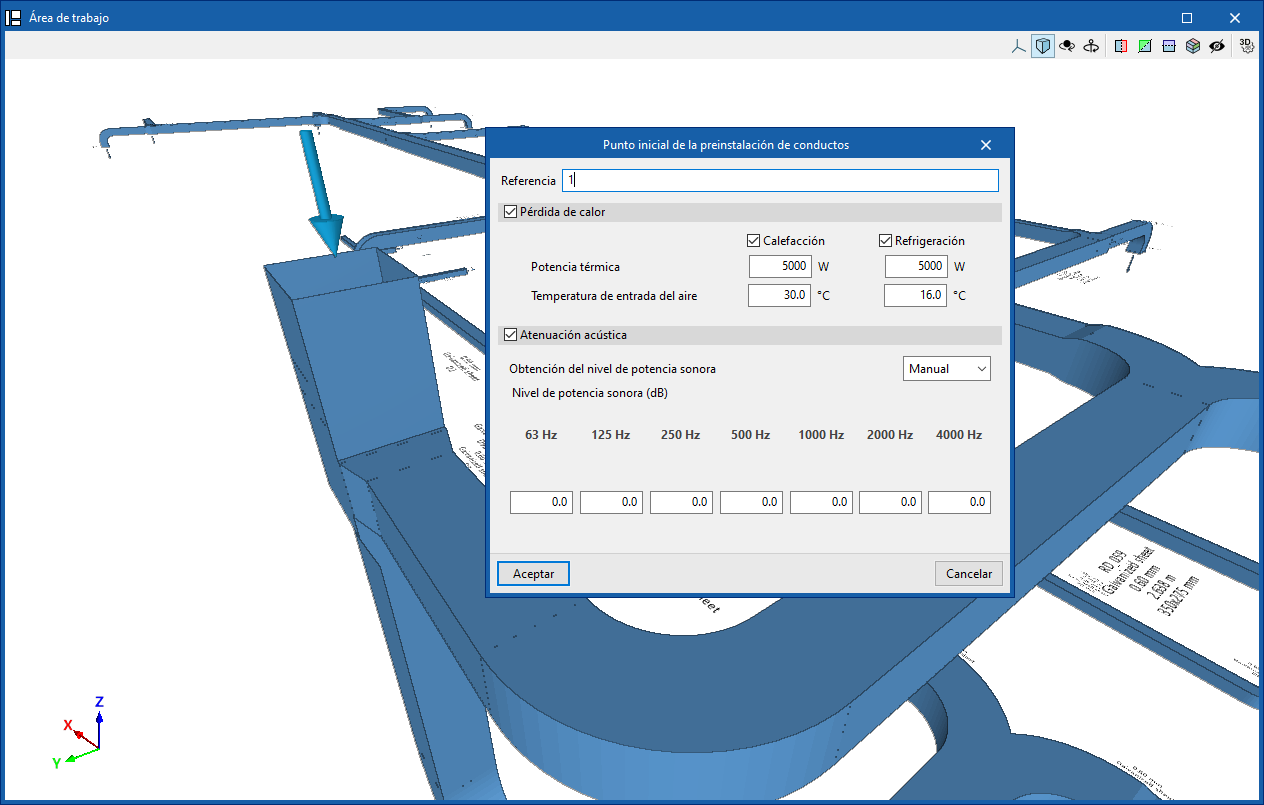

Dans le cas de pré-installations de conduits sans équipements introduits, les cases ‘Perte de chaleur’ et ‘Atténuation acoustique’ sont activées dans la fenêtre d'édition du ‘Point initial de la pré-installation de conduits’.
En activant l'option ‘Perte de chaleur’, vous définissez la ‘Puissance thermique’ et la ‘Température d'entrée de l'air’ pour le ‘Chauffage’ et/ou le ‘Refroidissement’.
En activant l'option ‘Atténuation acoustique’, vous définissez l’obtention du niveau de puissance sonore de la même manière que pour les équipements génériques de bibliothèque.
Introduction des données acoustiques dans les équipements de fabricant
Les données acoustiques sont incluses avec les autres caractéristiques techniques dans les équipements des catalogues de fabricants de Open BIM Database. Il suffit donc de télécharger et de mettre à jour le catalogue, puis de sélectionner l'équipement souhaité pour charger ces données.
Consultation des résultats du calcul thermique et acoustique
Si les options indiquées ci-dessus ont été cochées, le calcul thermique et/ou acoustique dans les conduits est effectué de manière combinée lors du lancement du calcul du modèle, en utilisant les options du bloc ‘Calcul’. Ensuite, les résultats obtenus peuvent être consultés de différentes manières.
Consultation des résultats dans des éléments spécifiques

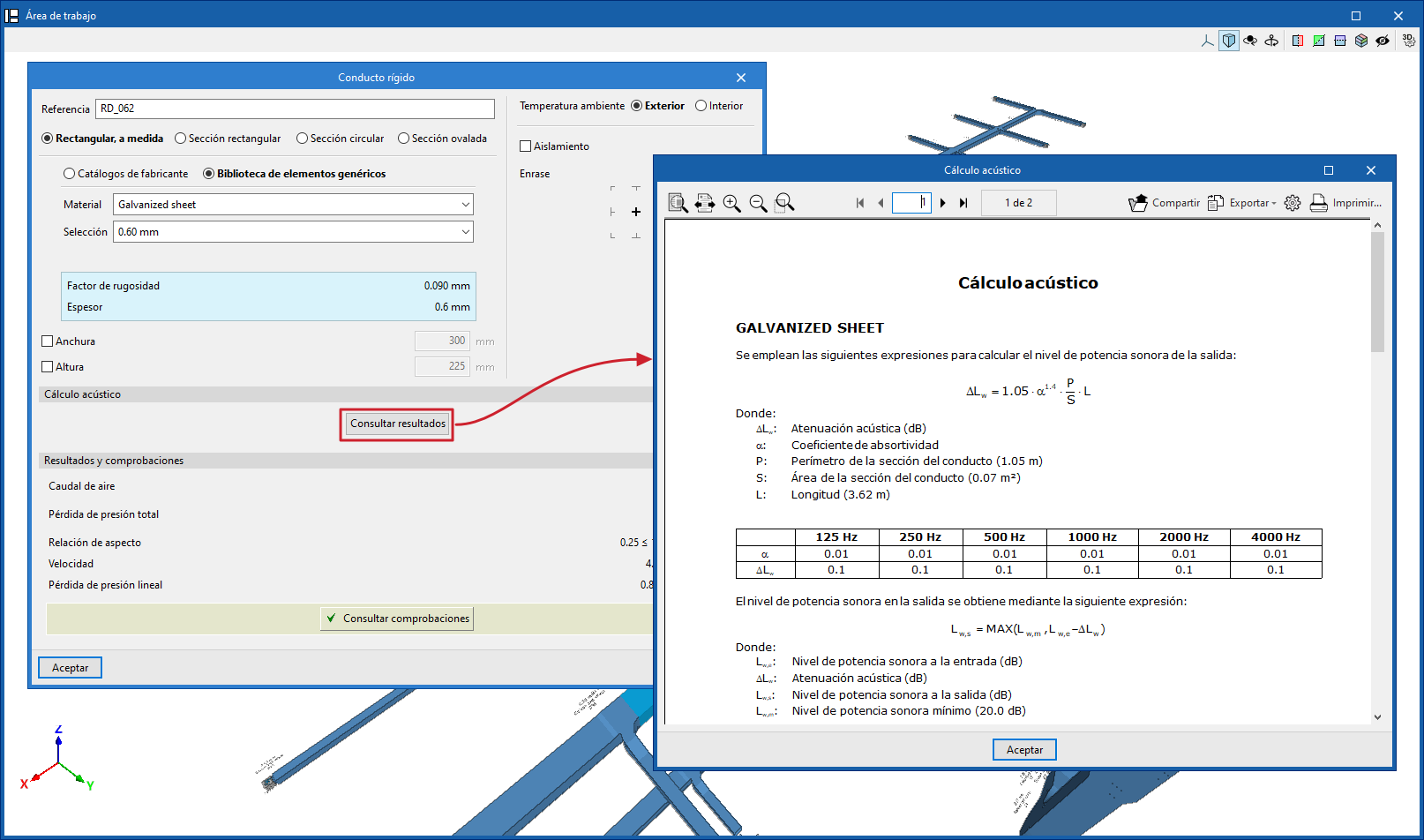

Le logiciel permet de consulter les récapitulatifs de résultats du calcul acoustique à partir du panneau d'édition de chaque équipement ou section de conduit, dans la section ‘Calcul acoustique’, puis en cliquant sur ‘Consulter les résultats’.
Analyse graphique des résultats du calcul thermique et acoustique

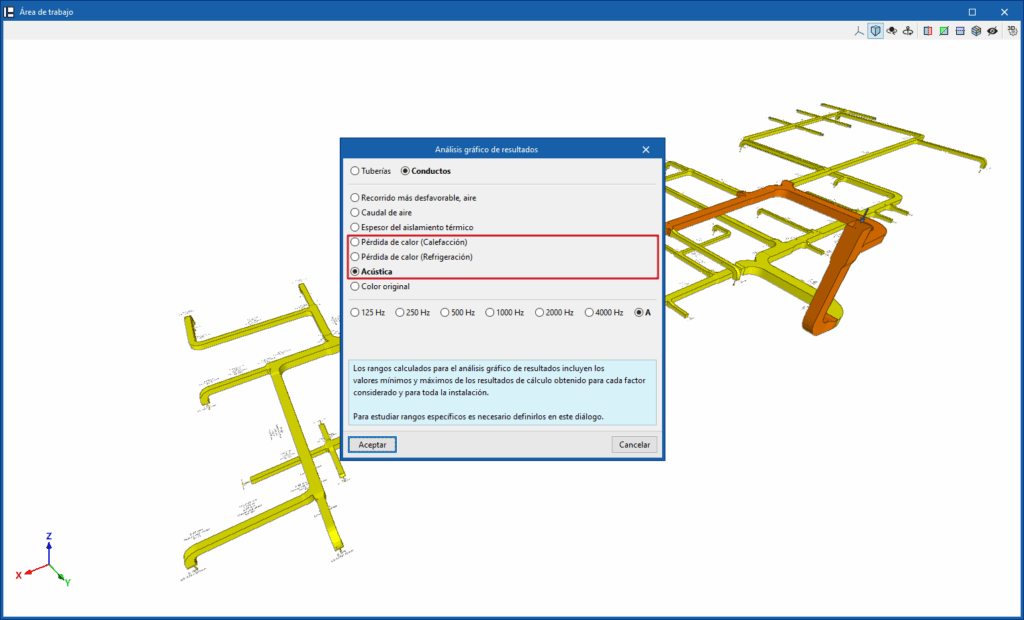

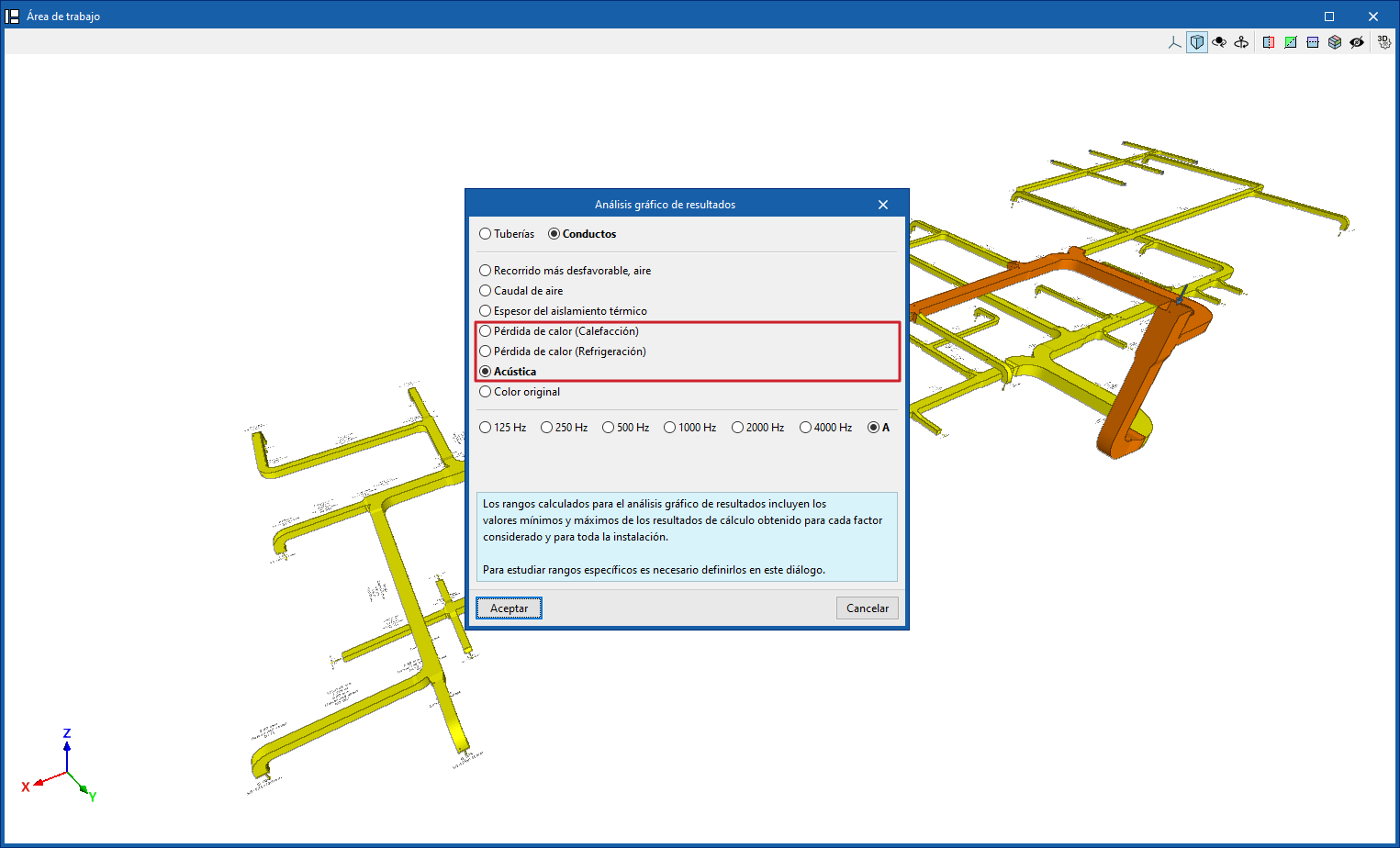

Il est également possible de visualiser les résultats sous forme graphique en colorant les sections de conduit dans le modèle à l'aide de l'analyse graphique des résultats, en sélectionnant les options ‘Perte de chaleur (chauffage)’, ‘Perte de chaleur (refroidissement)’ ou ‘Acoustique’ dans sa configuration.
Récapitulatifs ‘Perte de chaleur’ et ‘Acoustique’

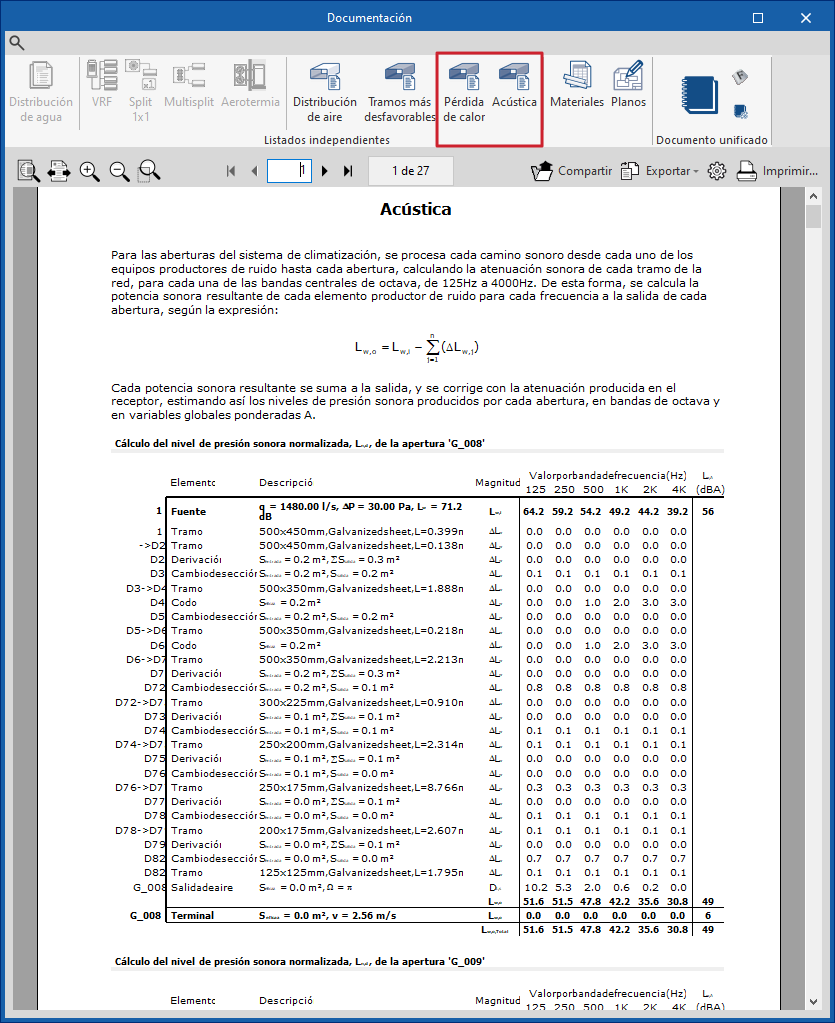

Enfin, le logiciel propose les récapitulatifs ‘Perte de chaleur’ et ‘Acoustique’ à partir de l'option ‘Documentation’ du bloc ‘Résultats’.
