Distribution linéaire

Permet de saisir une distribution linéaire des luminaires.

Pour ce faire, deux points sont marqués dans la zone de travail en définissant une ligne de référence. Le logiciel affiche alors la fenêtre suivante pour définir les paramètres de la distribution :

• Type d’éclairage
  • Intérieur
  • Extérieur
  • De secours
• Luminaire
  • Fabricant / Référence
    Référence du fabricant et du modèle des luminaires de la distribution. Grâce à l'assistant « Sélection d'un luminaire dans la bibliothèque », disponible à droite, le logiciel permet de sélectionner des luminaires dans la ‘Bibliothèque d'éléments génériques’ ou dans les ‘Catalogues de fabricant’. Ces types d'éléments peuvent être créés et édités à partir des options ‘Catalogues’/’Gestion des catalogues’ et ‘Types de luminaires intérieurs’, ‘Types de luminaires extérieurs’ ou ‘Types de luminaires de secours’, respectivement, disponibles dans le bloc ‘Projet’ de la barre d'outils principale de l'interface générale ou à droite du panneau de saisie de la distribution des luminaires.
  • Hauteur
    Hauteur des luminaires par rapport à la cote du niveau.
• Direction des axes
  Définit l'orientation des luminaires. À cette fin, il faut indiquer si le plan horizontal d'origine de la courbe photométrique des luminaires est aligné ou orienté selon un certain angle par rapport à la ligne de référence.
  • Aligné
  • Orienté 90º
  • Orienté  180º
  • Orienté  270º
  • Avec orientation définie par l'utilisateur
• Alignement
  Permet d'ajuster la disposition du luminaire par rapport à la ligne de référence introduite dans le modèle.
  • Centre-centre
    La ligne de référence marque la séparation entre les centres des luminaires par rapport aux extrémités.
  • Bords externes
    La ligne de référence marque la séparation entre les bords extérieurs par rapport aux extrémités.
  • Symétrique
    Les luminaires sont disposés symétriquement sur la ligne de référence, en respectant un espacement par rapport aux extrémités de la ligne égal à la moitié de l'espacement entre les luminaires.
• Calcul
  • Nombre de luminaires
    Nombre de luminaires dans la distribution linéaire.
  • Espace entre centres
    Affiche l'espacement entre les centres des luminaires. Il s'agit d'une valeur calculée en fonction des autres données saisies dans cette fenêtre.

Après avoir accepté, le logiciel génère et positionne les luminaires selon la configuration définie. Si nécessaire, leur position ou leurs propriétés peuvent être modifiées individuellement à un stade ultérieur.

Distribution circulaire

Permet de saisir une distribution circulaire de luminaires.

Pour ce faire, deux points sont marqués dans la zone de travail en définissant un cercle de référence. Le logiciel affiche alors la fenêtre suivante pour définir les paramètres de la distribution :

• Type d’éclairage
  • Intérieur
  • Extérieur
  • De secours
• Luminaire
  • Fabricant / Référence
    Fabricant / Référence
    Référence du fabricant et du modèle des luminaires de la distribution. Grâce à l'assistant « Sélection d'un luminaire dans la bibliothèque », disponible à droite, le logiciel permet de sélectionner des luminaires dans la ‘Bibliothèque d'éléments génériques’ ou dans les ‘Catalogues de fabricant’. Ces types d'éléments peuvent être créés et édités à partir des options ‘Catalogues’/’Gestion des catalogues’ et ‘Types de luminaires intérieurs’, ‘Types de luminaires extérieurs’ ou ‘Types de luminaires de secours’, respectivement, disponibles dans le bloc ‘Projet’ de la barre d'outils principale de l'interface générale ou à droite du panneau de saisie de la distribution des luminaires.
  • Hauteur
    Hauteur des luminaires par rapport à la cote du niveau.
• Direction des axes
  Définit l'orientation des luminaires. À cette fin, il faut indiquer si le plan horizontal d'origine de la courbe photométrique :
  • Est orienté vers l'extérieur de la circonférence
  • Est tangent à la circonférence, orienté dans le sens inverse des aiguilles d'une montre
  • Est orienté vers l'intérieur de la circonférence
  • Est tangent à la circonférence, orienté dans le sens des aiguilles d'une montre
  • A une orientation définie par l'utilisateur
• Calcul
  • Nombre de luminaires
    Nombre de luminaires dans la distribution linéaire.
  • Angle initial
    Angle de position du premier luminaire de la distribution sur le cercle de référence, mesuré dans le sens des aiguilles d'une montre.

Après avoir accepté, le logiciel génère et positionne les luminaires selon la configuration définie. Si nécessaire, leur position ou leurs propriétés peuvent être modifiées individuellement à un stade ultérieur.

Distribution rectangulaire

Permet d'introduire une distribution de luminaires en quadrillage couvrant une zone rectangulaire.

Pour ce faire, deux points sont marqués dans la zone de travail, définissant l'un des côtés du rectangle, puis un troisième point pour compléter sa définition. Le logiciel affiche en rouge les alignements des luminaires dans la direction X et en vert les alignements dans la direction Y.

Au cours du processus, le logiciel affiche la fenêtre ancrable suivante de définition des paramètres de la distribution :

• Type d’éclairage
  • Intérieur
  • Extérieur
  • De secours
• Luminaire
  • Catalogue / Sélection
    Référence du catalogue de fabricant et sélection du modèle de luminaire. Grâce à l'assistant ‘Sélection d'un luminaire dans la bibliothèque’, disponible à droite, le logiciel permet de sélectionner des luminaires dans les ‘Catalogues de fabricant’ ou dans la ‘Bibliothèque d'éléments génériques’. Ces types d'éléments peuvent être créés et modifiés à partir des options ‘Catalogues’ et ‘Types de luminaires intérieurs’, ‘Types de luminaires extérieurs’ ou ‘Types de luminaires de secours’, respectivement, disponibles dans le bloc ‘Projet’ de la barre d'outils principale de l'interface générale.
• Direction des axes
  Définit l'orientation des luminaires en appliquant une rotation individuelle sur leur axe Z. Pour ce faire, il faut indiquer si le plan horizontal d'origine de la courbe photométrique est aligné ou orienté selon un angle déterminé par rapport à la ligne de référence :
  • Aligné
  • Orienté à 90º
  • Orienté à 180º
  • Orienté à 270º
  • Avec orientation définie par l'utilisateur
• Distribution rectangulaire
  Permet d'ajuster les paramètres de la distribution des luminaires.
  • Positionnement
    Indique si la distribution des luminaires est définie en saisissant leur nombre ou une distance déterminée entre les luminaires. Le logiciel permet d’introduire uniquement des luminaires entièrement contenus dans l'aire en cochant l'option correspondante. Cette option exclut automatiquement les luminaires dont la géométrie se trouve partiellement en dehors du polygone de distribution.
    • Par quantité
      Les luminaires seront répartis uniformément selon le nombre indiqué.
• Pour chaque direction (X / Y), il est indiqué :
• Alignement
  Permet d'indiquer si les luminaires sont disposés de manière ‘Symétrique’, alignés sur leurs ‘Bords extérieurs’ ou avec leurs centres coïncidant avec les côtés du rectangle (‘Centre-Centre’).
• Nombre de luminaires
  Saisit le nombre de luminaires par alignement.
• Par distance
  Un espacement fixe est établi entre les luminaires, mesuré entre les centres ou entre les bords.
  Pour chaque direction (X / Y), indiquez :
  • Alignement
    Définit la position des luminaires par rapport aux limites de la distribution. Les luminaires peuvent être disposés de manière ‘Symétrique’, alignés sur leurs ‘Bords extérieurs’ ou avec leurs centres coïncidant avec les côtés du rectangle (‘Centre-Centre’).
  • Espacement
    Indique si la distance mesure l’espacement ‘Entre les centres’ ou ‘Entre les bords’ des luminaires.
• Distance
  Saisit la distance entre les luminaires.

Après avoir accepté, le logiciel génère et positionne les luminaires selon la configuration définie. Si nécessaire, leur position ou leurs propriétés peuvent être modifiées individuellement à un stade ultérieur.

Distribution polygonale

Permet d'introduire une distribution de luminaires en quadrillage couvrant une zone rectangulaire.

Pour ce faire, deux points sont marqués dans la zone de travail, définissant l'un des côtés du rectangle, puis un troisième point pour compléter sa définition. Le logiciel affiche en rouge les alignements des luminaires dans la direction X et en vert les alignements dans la direction Y.

Au cours du processus, le logiciel affiche la fenêtre ancrable suivante de définition des paramètres de la distribution :

• Type d’éclairage
  • Intérieur
  • Extérieur
  • De secours
• Luminaire
  • Catalogue / Sélection
    Référence du catalogue de fabricant et sélection du modèle de luminaire. Grâce à l'assistant ‘Sélection d'un luminaire dans la bibliothèque’, disponible à droite, le logiciel permet de sélectionner des luminaires dans les ‘Catalogues de fabricant’ ou dans la ‘Bibliothèque d'éléments génériques’. Ces types d'éléments peuvent être créés et modifiés à partir des options ‘Catalogues’ et ‘Types de luminaires intérieurs’, ‘Types de luminaires extérieurs’ ou ‘Types de luminaires de secours’, respectivement, disponibles dans le bloc ‘Projet’ de la barre d'outils principale de l'interface générale.
• Direction des axes
  Définit l'orientation des luminaires en appliquant une rotation individuelle sur leur axe Z. Pour ce faire, il faut indiquer si le plan horizontal d'origine de la courbe photométrique est aligné ou orienté selon un angle déterminé par rapport à la ligne de référence :
  • Aligné
  • Orienté à 90º
  • Orienté à 180º
  • Orienté à 270º
  • Avec orientation définie par l'utilisateur
• Distribution rectangulaire
  Permet d'ajuster les paramètres de la distribution des luminaires.
  • Positionnement
    Indique si la distribution des luminaires est définie en saisissant leur nombre ou une distance déterminée entre les luminaires. Le logiciel permet d’introduire uniquement des luminaires entièrement contenus dans l'aire en cochant l'option correspondante. Cette option exclut automatiquement les luminaires dont la géométrie se trouve partiellement en dehors du polygone de distribution.
    • Par quantité
      Les luminaires seront répartis uniformément selon le nombre indiqué.
• Pour chaque direction (X / Y), il est indiqué :
• Alignement
  Permet d'indiquer si les luminaires sont disposés de manière ‘Symétrique’, alignés sur leurs ‘Bords extérieurs’ ou avec leurs centres coïncidant avec les côtés du rectangle (‘Centre-Centre’).
• Nombre de luminaires
  Saisit le nombre de luminaires par alignement.
• Par distance
  Un espacement fixe est établi entre les luminaires, mesuré entre les centres ou entre les bords.
  Pour chaque direction (X / Y), indiquez :
  • Alignement
    Define cómo se posicionan las luminarias en relación con los límites de la distribución. Las luminarias se pueden disponer de forma "Simétrica", alineadas en sus "Bordes externos" o con sus centros coincidiendo con los lados del rectángulo ("Centro-Centro").
    Définit la position des luminaires par rapport aux limites de la distribution. Les luminaires peuvent être disposés de manière ‘Symétrique’, alignés sur leurs ‘Bords extérieurs’ ou avec leurs centres coïncidant avec les côtés du rectangle (‘Centre-Centre’).
  • Espacement
    Indique si la distance mesure l’espacement ‘Entre les centres’ ou ‘Entre les bords’ des luminaires.
• Distance
  Saisit la distance entre les luminaires.

Après avoir accepté, le logiciel génère et positionne les luminaires selon la configuration définie. Si nécessaire, leur position ou leurs propriétés peuvent être modifiées individuellement à un stade ultérieur.

Distribution par zone

Permet d'introduire une distribution de luminaires en quadrillage couvrant une zone rectangulaire.

Pour ce faire, deux points sont marqués dans la zone de travail, définissant l'un des côtés du rectangle, puis un troisième point pour compléter sa définition. Le logiciel affiche en rouge les alignements des luminaires dans la direction X et en vert les alignements dans la direction Y.

Au cours du processus, le logiciel affiche la fenêtre ancrable suivante de définition des paramètres de la distribution :

• Type d’éclairage
• Luminaire
  • Catalogue / Sélection
    Référence du catalogue de fabricant et sélection du modèle de luminaire. Grâce à l'assistant ‘Sélection d'un luminaire dans la bibliothèque’, disponible à droite, le logiciel permet de sélectionner des luminaires dans les ‘Catalogues de fabricant’ ou dans la ‘Bibliothèque d'éléments génériques’. Ces types d'éléments peuvent être créés et modifiés à partir des options ‘Catalogues’ et ‘Types de luminaires intérieurs’, ‘Types de luminaires extérieurs’ ou ‘Types de luminaires de secours’, respectivement, disponibles dans le bloc ‘Projet’ de la barre d'outils principale de l'interface générale.
• Direction des axes
  Définit l'orientation des luminaires en appliquant une rotation individuelle sur leur axe Z. Pour ce faire, il faut indiquer si le plan horizontal d'origine de la courbe photométrique est aligné ou orienté selon un angle déterminé par rapport à la ligne de référence :
  • Aligné
  • Orienté à 90º
  • Orienté à 180º
  • Orienté à 270º
  • Avec orientation définie par l'utilisateur
• Distribution par zones
  Permet d'ajuster les paramètres de la distribution des luminaires.
  • Positionnement
    Indique si la distribution des luminaires est définie en saisissant leur nombre ou une distance déterminée entre les luminaires. Le logiciel permet d’introduire uniquement des luminaires entièrement contenus dans l'aire en cochant l'option correspondante. Cette option exclut automatiquement les luminaires dont la géométrie se trouve partiellement en dehors du polygone de distribution.
    • Par quantité
      Les luminaires seront répartis uniformément selon le nombre indiqué.
• Pour chaque direction (X / Y), il est indiqué :
• Alignement
  Permet d'indiquer si les luminaires sont disposés de manière ‘Symétrique’, alignés sur leurs ‘Bords extérieurs’ ou avec leurs centres coïncidant avec les côtés du rectangle (‘Centre-Centre’).
• Nombre de luminaires
  Saisit le nombre de luminaires par alignement.
• Par distance
  Un espacement fixe est établi entre les luminaires, mesuré entre les centres ou entre les bords.
  Pour chaque direction (X / Y), indiquez :
  • Alignement
    Définit la position des luminaires par rapport aux limites de la distribution. Les luminaires peuvent être disposés de manière ‘Symétrique’, alignés sur leurs ‘Bords extérieurs’ ou avec leurs centres coïncidant avec les côtés du rectangle (‘Centre-Centre’).
  • Espacement
    Indique si la distance mesure l’espacement ‘Entre les centres’ ou ‘Entre les bords’ des luminaires.
• Distance
  Saisit la distance entre les luminaires.
• Distribution automatique
  Calcule le nombre optimal de luminaires pour atteindre un éclairement cible. Pour ce faire, après avoir sélectionné un modèle de luminaire et une zone, le logiciel ajuste automatiquement les paramètres de distribution pour se rapprocher d'un ‘Éclairement moyen horizontal à maintenir’, qui doit être saisi par l'utilisateur. L'éclairement estimé avec les paramètres générés s'affiche dans le panneau.

Après avoir accepté, le logiciel génère et positionne les luminaires selon la configuration définie. Si nécessaire, leur position ou leurs propriétés peuvent être modifiées individuellement à un stade ultérieur.

Distribution automatique

Permet de générer automatiquement une proposition de distribution des luminaires pour toutes les zones souhaitées du bâtiment.

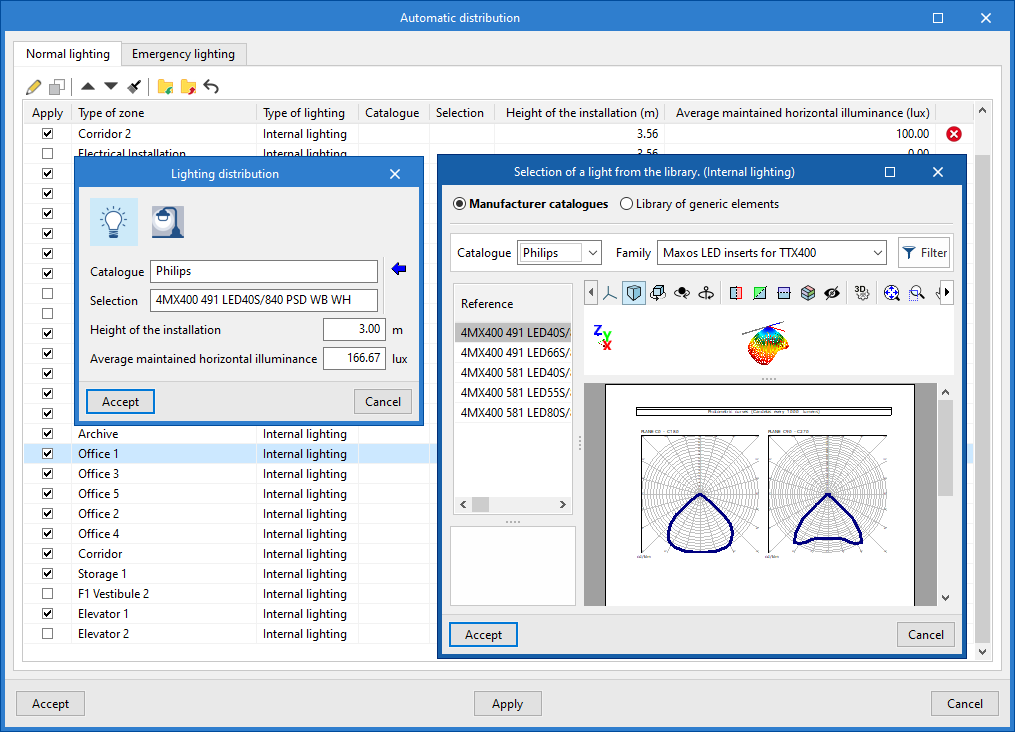

Lorsque vous activez l'outil, une fenêtre s'ouvre avec deux onglets : ‘Éclairage normal’, qui permet de configurer la génération des luminaires intérieurs et extérieurs, et ‘Éclairage de secours’, qui permet de configurer la génération des luminaires de secours.

Chaque onglet affiche une liste de tous les types de zones, intérieures et extérieures, définis dans le modèle. En cochant la case ‘Appliquer’, le type de zone est inclus dans la génération.

En éditant chaque type de zone, vous pouvez spécifier :

• Le modèle de luminaire (en définissant le type d'éclairage, le catalogue et la référence). Grâce à l'assistant ‘Sélection d'un luminaire dans la bibliothèque’, disponible à droite, le logiciel permet de sélectionner des luminaires dans les ‘Catalogues de fabricant’ ou dans la ‘Bibliothèque d'éléments génériques’.
• La ‘Hauteur d'installation’.
• L'éclairement moyen horizontal à maintenir.

L'option ‘Attribuer’ de la barre d'outils supérieure permet d'attribuer les données définies dans la zone sélectionnée aux autres zones.

Une fois ces paramètres configurés, le logiciel effectue automatiquement une ‘Distribution par zone’ des luminaires intérieurs, extérieurs et/ou de secours dans toutes les pièces correspondantes, en appliquant les critères définis pour chaque type de zone.

Afin de pouvoir générer simultanément des luminaires d'éclairage normal et d'éclairage de secours, le logiciel examine la disposition de l'éclairage normal généré et place les luminaires de secours de manière à ce qu'ils ne se chevauchent pas.
