Introduction de raccords dans l'installation d’approvisionnement en eau et génération de pertes de charge localisées dans les raccordements de tuyauteries

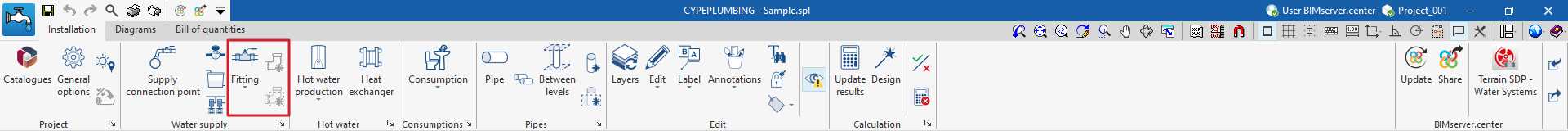

L’option permettant d'insérer les raccords dans l’installation d’approvisionnement en eau et de générer les pertes de charge localisées se trouve dans l’onglet ‘Installation’ de la section ‘Water Systems’ du bloc ‘Approvisionnement en eau’ de la barre d'outils principale :
Raccord
Permet d'insérer des raccords dans l'installation d'approvisionnement en eau.
Lors de la saisie ou de la modification d'un raccord, les paramètres suivants peuvent être configurés. Certains paramètres n'apparaissent que si l'option ‘Introduction simplifiée’, située dans l’icône ‘Options de calcul’ des ‘Options générales’, est désactivée :
- Référence
Référence de l'élément. Cette valeur peut être bloquée ou débloquée. Si elle est débloquée, le logiciel doit créer ou modifier la référence lors de la mise à jour des résultats. - Référence du raccord
Permet de sélectionner le type de raccord par sa référence et selon qu'il est situé dans une tuyauterie d’eau froide, d’eau chaude, de retour d'eau chaude, dans un circuit auxiliaire de départ ou de retour. Ces types peuvent être créés et édités dans ‘Options de dimensionnement et vérifications à réaliser’, situées dans les ‘Options générales’ du bloc ‘Projet’. - Données générales
Permet de définir les données générales de l'élément. Certaines de ces valeurs peuvent être bloquées ou débloquées. Si une valeur est bloquée, elle n'est pas modifiée lors de la mise à jour des résultats.- Conditions de fonctionnement spécifiques (optionnel) (Début de l'installation / Fin de l'installation)
- Diamètre (Bloquer/Débloquer)
Permet de sélectionner les clauses techniques de la tuyauterie associée au raccord. Cette option n'apparaît que si l'option ‘Référence du matériau’ est activée dans le type de raccord défini dans ‘Options de dimensionnement et vérifications à réaliser’, situées dans les ‘Options générales’ du bloc ‘Projet’. - Diamètre extérieur / Diamètre intérieur (Bloquer/Débloquer)
Ces options n'apparaissent que si l'option ‘Référence du matériau’ est maintenue désactivée dans le type de raccord défini dans ‘Options de dimensionnement et vérifications à réaliser’, situées dans les ‘Options générales’ du bloc ‘Projet’. - Température (Bloquer/Débloquer)
- Débit (Bloquer/Débloquer)
- Pression (Bloquer/Débloquer)
- Coefficient de perte / Perte de charge localisée / Longueur équivalente
Permet de définir la valeur du coefficient de perte, la perte de charge localisée ou la longueur équivalente associée à l'élément. Ces options n'apparaissent que si l'option ‘Calcul de la perte de charge localisée’ est activée dans le type de raccord défini dans ‘Options de dimensionnement et vérifications à réaliser’, situées dans les ‘Options générales’ du bloc ‘Projet’.
- Disposition 3D
Permet de définir la position et l'angle de l'élément. Cette section n'apparaît que lors de l'édition d'un élément déjà saisi.- Position (x, y, z)
- Angle
- Étiquette (optionnel)
Permet de gérer les informations visibles dans l'étiquette de l'élément.- Référence (optionnel)
- Estimatif
Permet de contrôler la génération de l'estimatif de l'élément au moyen de filtres.- Raccord
Ces options sont équivalentes à celles disponibles dans ‘Options de dimensionnement et vérifications à réaliser’, dans les ‘Options générales’ du bloc ‘Projet’.
Les raccords dont la case est cochée seront disponibles en tant qu'options supplémentaires d'accès rapide dans ce bloc d'outils. Cela permet de saisir rapidement les raccords souhaités.
Génération de pertes de charge localisées dans les raccordements de tuyauteries

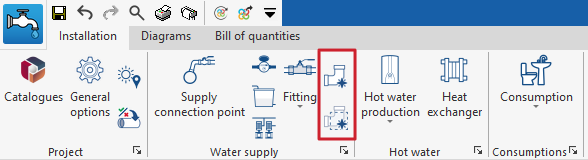

Le logiciel propose deux fonctionnalités pour la génération automatique des ‘Pertes de charge localisées dans les raccordements de tuyauteries’ :
- La première option génère les pertes de charge dans les raccordements de toutes les tuyauteries de l'ouvrage.
- La seconde option génère les pertes de charge dans les raccordements des tuyauteries sélectionnées par l'utilisateur.
Après avoir utilisé l'un de ces outils, le logiciel indique le nombre de liaisons où une perte de charge localisée a été générée. À partir de là, l'utilisateur peut, si souhaité, éditer ou effacer les raccords créés au cours du processus.
Pour que ces options soient disponibles, les cases correspondantes doivent être activées dans ‘Pertes de charge localisées dans les raccordements de tuyauteries’, situées dans la section ‘Génération’ de l’icône ‘Options de calcul’ des ‘Options générales’. En outre, il est possible de configurer ici le type de raccord associé à chaque type de raccordement de tuyauteries.
