Configuração do utilizador em quadros individuais e quadros parciais (edição de diferenciais e circuitos)

O programa Electricidade de Instalações do edifício gera automaticamente o esquema unifilar dos quadros individuais e quadros parciais da instalação: estabelece o número de diferenciais necessários em função do número de circuitos pertencentes ao quadro individual ou quadro parcial em função da natureza das suas cargas, prevalecendo sempre o equilíbrio das fases.

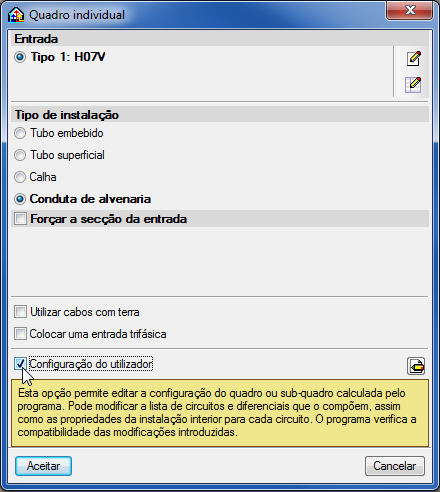

A partir da versão 2012.k, o utilizador pode editar os quadros individuais e quadros parciais e configurá-los de modo diferente à solução calculada pelo programa. Isto é possível através da opção Configuração do utilizador da janela de edição do quadro (menu Instalação> Editar> seleccionar o quadro individual ou o quadro parcial pretendido com o botão esquerdo do rato). Esta opção está disponível depois de se ter calculado a obra, a sua activação abre a janela Configuração do quadro/quadro parcial onde é possível modificar a sua configuração relativamente à criação e edição de circuitos, e a distribuição dos mesmos em diferenciais. O programa verificará a compatibilidade das alterações introduzidas depois de aceitar a caixa de diálogo da janela Configuração do quadro/quadro parcial ou após um novo cálculo.

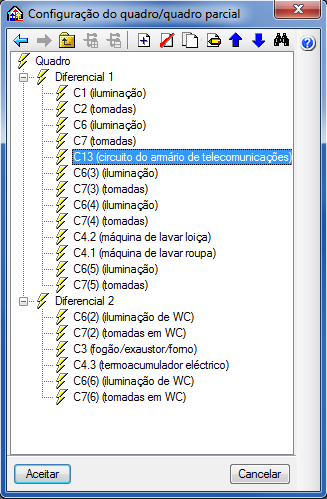

Na janela Configuração do quadro/quadro parcial representa-seo esquema do quadro individual ou quadro parcial seleccionado através de um diagrama em árvore com três ramos ou níveis. No primeiro nível encontra-se o quadro individual ou parcial editado. Seguidamente os diferenciais num segundo nível e de cada um destes diferenciais os seus respectivos circuitos num terceiro nível.

De seguida, descreve-se com pormenor as ferramentas incluídas na janela Configuração do quadro/quadro parcial para a edição dos diferenciais e circuitos do quadro individual ou quadro parcial que se edita:

• Ferramentas para mover e visualizar o diagrama
  O utilizador pode seleccionar um elemento que deseje do esquema da árvore directamente com o botão esquerdo do rato. Também pode dobrar ou desdobrar cada ramo de primeiro ou segundo nível premindo sobre o símbolo + ou - do respectivo ramo, ou fazer um duplo clique com o botão esquerdo do rato sobre ele. Dispõe das seguintes ferramentas:
  •  Atrás
    Volta para o elemento do esquema que estava seleccionado antes do elemento actual.
  •  À frente
    Volta ao elemento do esquema que estava seleccionado depois de utilizar a opção Atrás .
  •  Em cima
    Selecciona o elemento do nível imediato superior ao elemento actual.
  •  Expandir tudo
    Desdobra todos os ramos.
  •  Contrair tudo
    Dobra todos os ramos.
• Ferramentas para a edição
•  Adicionar diferencial ou circuito
  Adiciona ao quadro individual ou quadro parcial editado um diferencial, se está seleccionado o primeiro nível (Quadro), ou um circuito ao diferencial, se está seleccionado o segundo nível (Diferenciais) ou o terceiro nível (Circuitos).
•  Apagar diferencial ou circuito
  Elimina o elemento que se encontra seleccionado (Diferencial ou Circuito). Esta ferramenta não se activa se está seleccionado o primeiro nível (Quadro).
•  Copiar diferencial ou circuito
  Duplica o diferencial ou o circuito seleccionado.
•  Editar circuito

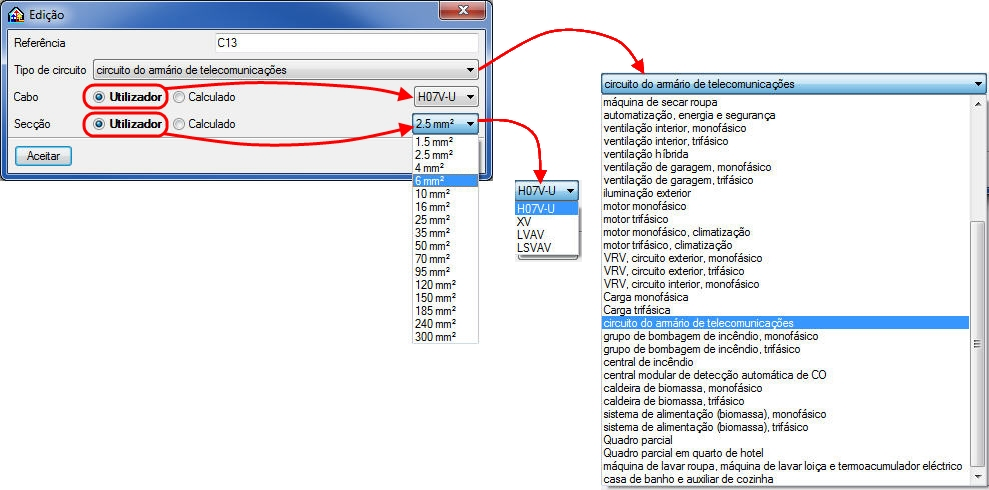

  Esta ferramenta só está activa se estiver seleccionado algum dos circuitos do quadro (terceiro nível). Permite editar um circuito através de uma janela onde é possível modificar:

  • Referência do circuito
  • Tipo de circuito
  • Tipo de cabo
    Activando a opção Utilizador é possível seleccionar outro tipo diferente ao calculado.
  • Secção do cabo
    Activando a opção Utilizador é possível seleccionar outra secção de cabo diferente à calculada.
  Também é possível editar um circuito realizando um duplo clique sobre o circuito desejado.
•  Mover para cima diferencial ou circuito
  Move o diferencial ou circuito seleccionado para a posição anterior no esquema em árvore. Se o que se move é um diferencial, o programa muda a numeração da referência de modo a que se visualize sempre uma numeração ordenada no esquema em árvore. Um circuito pode mover-se até passar a formar parte do diferencial anterior.
•  Mover para baixo diferencial ou circuito
  Move o diferencial ou circuito seleccionado para a posição posterior no esquema em árvore. Se o que se move é um diferencial, o programa muda a numeração da referência de modo a que se visualize sempre uma numeração ordenada no esquema em árvore. Um circuito pode mover-se até passar a formar parte do diferencial seguinte.
•  Procurar
  Abre uma janela que inclui uma tabela onde se representam todas as referências dos diferenciais e circuitos do quadro. Nesta janela pode-se introduzir um texto para visualizar somente os diferenciais ou circuitos cuja referência contém um determinado texto. Se se fizer um duplo clique sobre um elemento da dita tabela, a janela Procurar fecha-se e visualiza-se de novo a janela Configuração do quadro/quadro parcial, onde estará seleccionado o diferencial ou circuito sobre o qual se fez o duplo clique.
