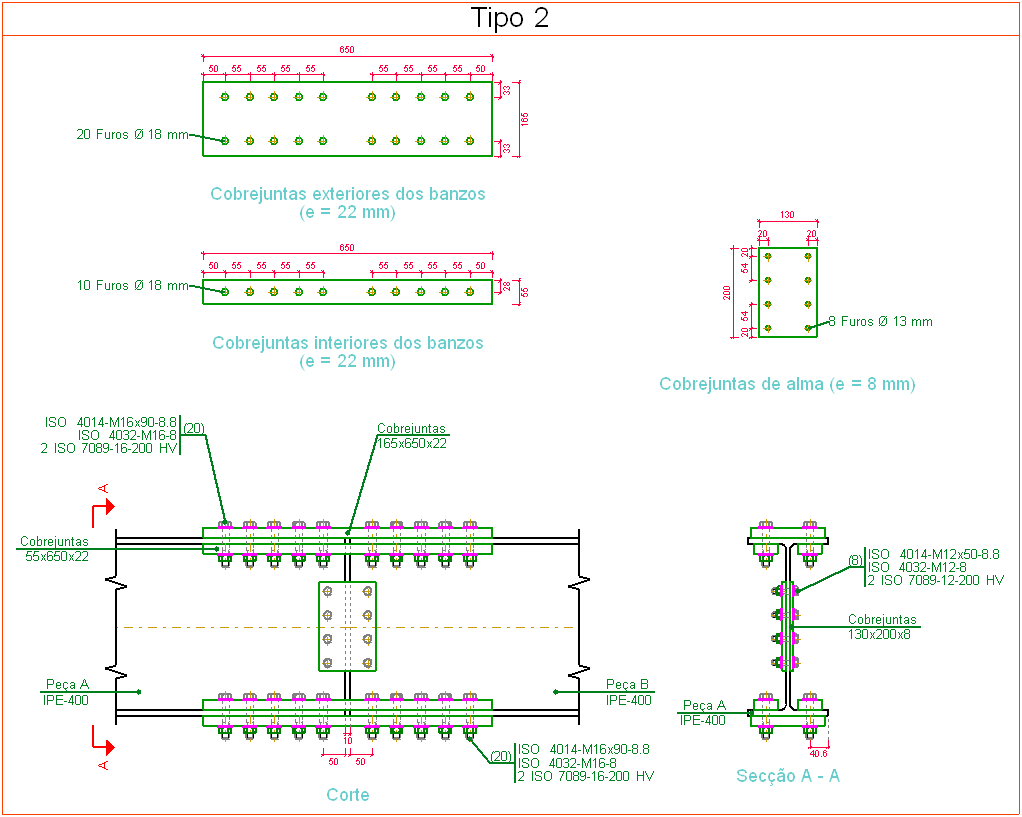

Implementaram-se as ligações empalmes de duas peças mediante cobrejuntas aparafusadas nos módulos Ligações II e Ligações IV (aparafusadas).
Para que sejam dimensionáveis, os novos tipos de ligações empalmes mediante cobrejuntas aparafusadasdeverão ter as seguintes características:
- Almas coplanares e eixos paralelos
Ambas as peças devem ter as almas coplanares e eixos paralelos. - Altura das peças e forras
Não é necessário que as duas peças tenham a mesma altura nem que os eixos sejam coincidentes. O programa utiliza forras se forem necessárias, sempre e quando a espessura necessária para a forra seja maior ou igual que 2 mm. Caso contrário, deixa a abertura. - Empalmes de pilares
O programa tenta dimensionar os empalmes entre pilares mediante cobrejuntas. Se não for possível, tenta dimensionar mediante empalme com chapas frontais (se forem de igual perfil). - Empalmes de peças não verticais
A sequência do dimensionamento é inversa à dos pilares. O programa tenta dimensionar o empalme das duas peças com chapas frontais (se forem de igual perfil). Se não for possível, tenta dimensionar o empalme mediante cobrejuntas. - Dimensionamento das cobrejuntas
As cobrejuntas de alma dimensionam-se para resistir ao esforço transverso perpendicular ao eixo das peças, enquanto que as cobrejuntas dos banzos dimensionam-se para resistir aos cinco esforços restantes. - Disposição das cobrejuntas
- Peças com a mesma altura interior
Inicialmente, o programa dispõe apenas cobrejuntas interiores nos banzos. Se não cumpre, adicionam-se cobrejuntas exteriores. - Peças com diferente altura interior
Inicialmente, o programa dispõe uma cobrejunta exterior. Se não cumpre, adicionam-se cobrejuntas interiores.
- Peças com a mesma altura interior
- Rigidez das ligações
Os empalmes de peças dimensionadas mediante cobrejuntas aparafusadas consideram-se rígidos, pelo que não se requer a definição da rigidez rotacional dos extremos de ambas as peças.
