Estruturas 3D integradas
No menu Obra incluiu-se a opção Estruturas 3D integradas, que permite ligar e definir estruturas 3D metálicas ou de madeira, formadas por nós e barras com seis graus de liberdade, dentro do projecto de CYPECAD que se está a editar nesse momento. Esta opção permite acrescentar várias estruturas 3D a um mesmo projecto.
Programa Novo Metal 3D
Após ter-se definido as ligações relativas à Estruturas 3D integradas, acede-se ao programa Novo Metal 3D para a definição da geometria e das cargas às quais está submetida a estrutura. Trata-se de um programa novo dentro do CYPECAD, que possibilita a criação de estruturas metálicas ou de madeira.
Este programa apresenta novos comandos, que serão descritos a seguir:
Introdução de dados manual
Nas vistas 3D só será possível a introdução de nós ou barras em coordenadas conhecidas, para isso deverão capturar-se linhas de referência de outros nós ou barras já introduzidos. Para facilitar esta tarefa o programa dispõe de novas opções situadas na linha de estado
:
- Forçar cursor
Activando esta opção força-se o movimento do cursor ao intervalo de pontos definido na opção Incrementos ignorando os rastreios.
- Repetir a última selecção
Com esta opção repete-se a selecção de nós, barras ou cargas que tenha realizado anteriormente.
- Referências a objectos
Como nas capturas num ficheiro DXF/DWG, esta opção permite a activação das capturas sobre os objectos do programa (nós e barras). Também se podem configurar os rastreios, por exemplo, com a opção Prolongamento activada, capturar-se-á o prolongamento de uma barra quando se aproxime dela com o cursor, desenhando-se uma linha descontínua.
- Configuração

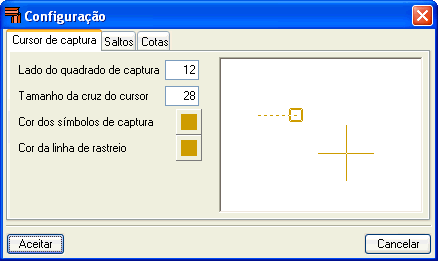

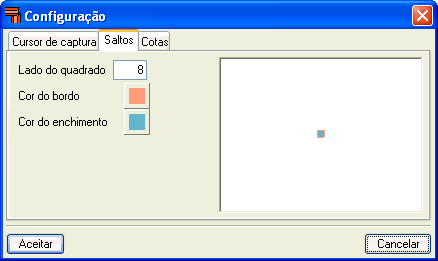

Com esta opção é permitido configurar desde o tamanho do cursor de captura e as cotas com a qual é possível indicar que solicite ou não a cota quando se introduz um nó ou uma barra nova.

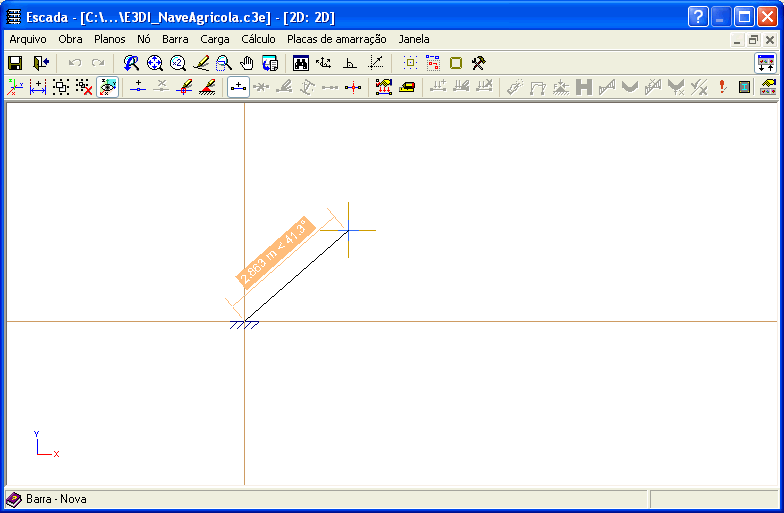

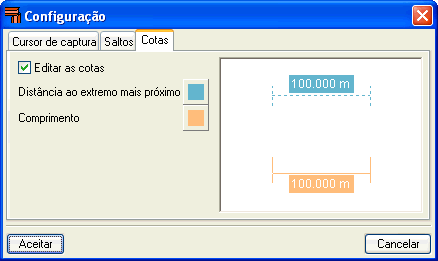

Se durante a introdução de uma barra estiver activada a opção Editar as cotas, o programa mostrará com fundo da cor seleccionada, o comprimento e o ângulo em relação ao ponto anterior quando for um ponto não definido. Ao premir o segundo ponto com o rato, mostra-se um diálogo no qual se pede a confirmação desses dados, ao mesmo tempo que permite a sua modificação.
Para isso, na parte superior do diálogo há uma série de botões com os quais se podem definir outros dados, por exemplo, é possível introduzir a distância em X e em Y, em vez de comprimento e ângulo.
Outra novidade é Gerar nós em cruzamentos
. Uma vez activada esta opção, que se encontra no menuBarra, gerar-se-ão nós nas intersecções de barras. Se estiver desactivada, as barras cruzar-se-ão sem gerar nenhuma vinculação entre elas, é útil para definir contraventamentos.
Descrição das barras e suas propriedades
- Descrever perfil

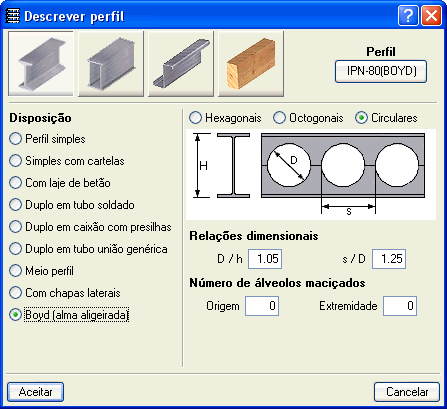

No diálogo Descrever perfil pode-se optar por perfis laminados, compostos, enformados ou secções de madeira. Como novidade as vigas Boyd (alma aligeirada).
- Descrever disposição

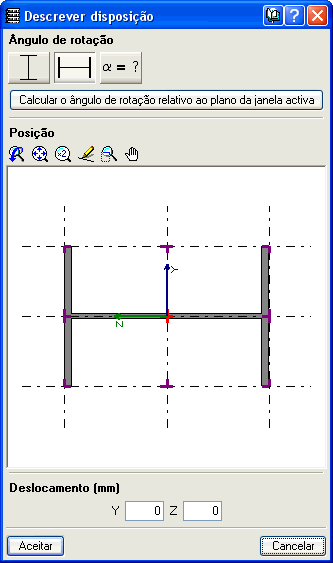

Definição do ângulo do perfil assim como a sua posição em relação ao eixo da barra.
- Inverter sentido do eixo da barra

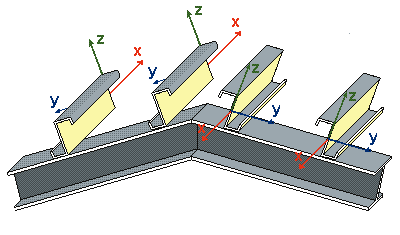

Ao premir sobre uma barra com esta opção activada, inverte-se a direcção do eixo local X da barra. Desta forma pode conseguir disposições simétricas na estrutura com perfis não simétricos, como podem ser os Z ou L.
