Novidades da versão 2017.a
"BIMserver.center". Soluções de alojamento BIM para projetos
BIMserver.center é um serviço gerido pela CYPE para guardar, sincronizar e partilhar os arquivos de projetos BIM:
- Oferece o armazenamento de forma segura dos ficheiros de um projeto BIM. Todos os agentes intervenientes poderão aceder a partir de qualquer dispositivo e partilhar de maneira coordenada.
- É uma plataforma de colaboração para centralizar e gerir em tempo real todos os arquivos.
- Uma maneira eficaz e inteligente de otimizar o fluxo de trabalho BIM e a comunicação entre profissionais.
Os programas BIM da CYPE (IFC Builder, StruBIM, CYPELEC, CYPETEL, CYPELUX, CYPESOUND, CYPETHERM...) permitem a conexão com esta plataforma. Por exemplo, quando se cria uma obra nova a partir de um destes programas, permite-se a conexão com o BIMserver.center.
Lajes de vigotas de madeira (módulo do CYPECAD)
Na versão 2017.a foi implementado o módulo "Laje de vigotas de madeira" no CYPECAD, permitindo agora o cálculo e dimensionamento de lajes unidirecionais de vigotas de madeira.
No ponto "Lajes de vigotas de madeira" das novidades do CYPECAD desta mesma página, dispõe de informação resumida sobre este novo módulo de CYPECAD.
Perfis de madeira (módulo existente que agora calcula vigas de madeira no CYPECAD e CYPE 3D)
Em versões anteriores era possível introduzir, nas estruturas 3D integradas do CYPECAD e no CYPE 3D, elementos estruturais de madeira do tipo "Genérico" mediante o módulo "Perfis de madeira".
Na versão 2017.a o módulo "Perfis de madeira", permite agora introduzir elementos estruturais de madeira do tipo "Vigas" quer no CYPECAD como no CYPE 3D. A introdução de vigas de madeira como elementos estruturais tipo “viga”, em vez de barras genéricas de madeira, permite realizar verificações específicas de vigas e utilizar o "Editor de vigas avançado", para editar e dimensionar estes elementos.
No ponto "Vigas de madeira" das novidades do CYPECAD desta mesma página, dispõe de informação resumida sobre esta nova funcionalidade do módulo "Perfis de madeira".
Na página "perfis de madeira" disponível em breve mais informação sobre a introdução, o cálculo e o dimensionamento de vigas de madeira no CYPECAD e no CYPE 3D.
Lajes de vigotas de madeira
Na versão 2017.a foi implementado o módulo "Lajes de vigotas de madeira" no CYPECAD, permitindo agora o cálculo e dimensionamento de lajes unidirecionais de vigotas de madeira.
As normas implementadas para o dimensionamento e verificação de lajes de vigotas e de vigas de madeira são:
- CTE-BD-SE-M (Espanha)
- Eurocódigo 5
- Eurocódigo 5 França
- Eurocódigo 5 Bélgica
- NBR 7190:1997 (Brasil)
Para adaptar o programa à realidade da oferta no mercado atual, foram criadas séries de perfis de madeira, diferenciando-se entre séries de madeira serrada e laminada, e incluindo as séries DUO/TRIO, muito utilizadas na atualidade.
As secções das vigotas de madeira dimensionam-se à flexão simples, já que devido à hipótese de diafragma rígido, os axiais e esforços no plano da laje não se consideram.
As verificações de flecha de vigotas de madeira obtém-se tendo em conta os limites de flecha em vigotas definidos pelo utilizador.
CYPECAD também realiza a verificação da resistência ao fogo das vigotas de madeira mediante o módulo "Verificação de resistência ao fogo".
Para que o CYPECAD possa calcular e dimensionar lajes de vigotas de madeira, é necessário que a licença de utilização inclua, para além do CYPECAD, os módulos "Lajes de vigotas de madeira" e "Lajes de vigotas". Se desejar verificar a resistência ao fogo destes elementos, deve dispor também do módulo "Resistência ao fogo".
Na página "Lajes de vigotas de madeira " dispõe de mais informação sobre a introdução, o cálculo e o dimensionamento das lajes de vigotas de madeira no CYPECAD.
Vigas de madeira
Em versões anteriores é possível introduzir, nas estruturas 3D integradas do CYPECAD e no CYPE 3D, elementos estruturais de madeira do tipo "Genérico" mediante o módulo "Perfis de madeira".
Na versão 2017.a, o módulo "Perfis de madeira" possui melhorias, permitindo introduzir elementos estruturais de madeira do tipo "Vigas" quer no CYPECAD como no CYPE 3D. A introdução de vigas de madeira como elementos estruturais “viga”, em vez de se introduzir como barras genéricas de madeira, permite realizar verificações específicas de vigas e utilizar o Editor de vigas avançado para editar e dimensionar estes elementos.
As normas implementadas para o dimensionamento e verificação de vigas de madeira são:
- CTE-BD-SE-M (Espanha)
- Eurocódigo 5
- Eurocódigo 5 França
- Eurocódigo 5 Bélgica
- NBR 7190:1997 (Brasil)
Para adaptar o programa à realidade da oferta no mercado atual, foram criadas séries de perfis de madeira, diferenciando-se entre séries de madeira serrada e laminada, e incluindo as séries DUO/TRIO, muito utilizadas na atualidade.
CYPECAD e CYPE 3D também realizam a verificação da resistência ao fogo das vigas de madeira mediante o módulo "Verificação de resistência ao fogo".
Para que o CYPECAD e CYPE 3D possam calcular e dimensionar vigas de madeira, e barras genéricas de madeira; é necessário que a licença de utilização inclua para além dos programas CYPECAD e/ou CYPE 3D, o módulo "Perfis de madeira". Se desejar verificar a resistência ao fogo destes elementos, deve dispor também do módulo "Resistência ao fogo".
Na página "Perfis de madeira " dispõe de mais informação sobre a introdução, o cálculo e o dimensionamento de vigas de madeira no CYPECAD e no CYPE 3D.
Verificação de vigotas metálicas
Verificações de resistência
Foi implementada a listagem de verificações de estados limite últimos e de utilização de vigotas metálicas. No menu "Vigotas" do separador "Resultados" foi incluída a opção "Verificação (metálicas e de madeira)", que permite obter a listagem de verificações de estados limite últimos e de utilização de cada vigota. Esta opção também se utiliza para obter as listagens de verificação de vigotas de madeira , implementadas também na versão 2017.a.
Verificações de incêndio
A versão 2017.a do CYPECAD inclui a verificação da resistência ao fogo para vigotas metálicas. No CYPECAD, a definição de dados que permitem verificar a resistência ao fogo de vigotas metálicas é a mesma que para vigas metálicas, e realiza-se no diálogo "Verificação de resistência ao fogo - Dados obra” (menu Obra> Dados Obra> Acções> Verificação de resistência ao fogo). De igual forma para os outros elementos estruturais do CYPECAD, definem-se para cada grupo de plantas a resistência requerida e o revestimento (se existir) de cada tipo de elemento estrutural.
É possível definir dados distintos em qualquer zona de um grupo de plantas mediante as opções da barra de ferramentas flutuante Resistência ao fogo (menu Grupos> Resistência ao fogo a partir dos separadores Entrada de vigas ou Resultados).
CYPECAD realizará cada uma das verificações de resistência à temperatura ambiente (situação persistente ou transitória) e a situação de incêndio segundo uma das indicações da norma.
Continuidade de vigotas (metálicas e de madeira)
Implementou-se a possibilidade de atribuir a continuidade a panos de vigotas contíguos, para o caso de vigotas metálicas e de madeira. Desta forma, o programa dimensionará cada vigota contínua em ambos os panos, como se tratasse de uma só peça.
Em versões anteriores, a utilização de vigotas metálicas, (e agora com a possibilidade de utilizar vigotas de madeira), só se podia obter o resultado correspondente dimensionando cada pano de forma independente, considerando essas vigotas como biapoiadas, com a exceção das consolas, que para manter o equilíbrio encastrava-se automaticamente. Neste último caso, o programa mostra o erro de vigotas, expressando que não é possível o dimensionamento da vigota em continuidade. Na seguinte figura pode-se observar essa situação.
A partir da versão 2017.a, o programa permite atribuir a continuidade de vigotas aos panos que se selecionem. No diálogo "Tipo de vão para o cálculo da flecha" (menu Panos> "Continuidade de vigotas") CYPECAD permite selecionar dois tipos de continuidade para panos de vigotas metálicas e de madeira:
- Vão com consola em continuidade
Deve usar-se em consolas de vigotas, para dar continuidade à consola. - Vão isolado
Deve usar-se nos casos em que se deseja unir dois vãos em continuidade, como se tratasse de uma única vigota.
Na seguinte figura, pode-se observar o resultado após aplicar continuidade em ambos os panos, com o mesmo tipo de laje.
Como se pode observar na figura, o programa dimensionou em ambos os casos uma vigota contínua, e o cálculo da flecha é correto para os dois casos.
É importante destacar que para o cálculo em continuidade, devido às diferenças de rigidezes, não se obterão os mesmos esforços nas vigotas se o cálculo se inicia com o primeiro perfil da série, ou se inicia com um intermédio. Por isso, como em outros casos de dimensionamento de elementos metálicos e de madeira, para que o utilizador seja capaz de decidir sobre o dimensionamento, acrescentou-se a opção correspondente para vigotas metálicas e de madeira no diálogo "Opções de dimensionamento" (que aparece após selecionar a opção "Calcular" quando existem elementos metálicos ou de madeira).
Categoria sismo-resistente de vigas
Para o cálculo sísmico da estrutura, o CYPECAD permite designar vigas estruturais de betão como vigas primárias ou como secundárias, para efeitos do seu funcionamento no sistema sismo-resistente (separador "Entrada de vigas"> menu "Vigas/Muro"> opção "Vigas secundárias"). Os elementos secundários não se consideram como parte do sistema estrutural para resistir as ações sísmicas, portanto para estes elementos não é necessário efetuar uma pormenorização especial.
A rigidez das vigas secundárias, para as hipóteses sísmicas, reduzem-se em função do valor definido no diálogo "Fatores redutores de inércia" (menu "Obra"> "Opções gerais"). A massa das vigas secundárias será tida em conta.
Relativamente às verificações de capacidade, o projetista pode indicar como deseja considerar as vigas secundárias. No diálogo "Vigas secundárias resistência à ação sísmica" (menu "Obra"> "Dados obra"> "Opções"> "Opções de vigas"> "Dimensionamento/Verificação") é possível ativar ou desativar as seguintes opções:
- Verificar dimensionamento por capacidade nas vigas secundárias relativo à resistência à ação sísmica.
- Considerar as vigas secundárias resistentes à ação sísmica ao realizar as verificações de dimensionamento por capacidade dos restantes elementos.
- Considerar as prescrições de dimensionamento por sismo para as quantidades de armadura longitudinal e a separação de estribos.
Coeficiente de encastramento parcial no extremo de vigas

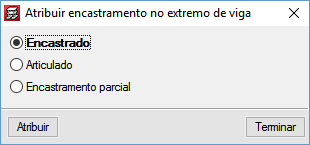

Na versão 2017.a do CYPECAD, é possível introduzir um coeficiente de encastramento parcial no extremo de uma viga de betão. Para isso, implementou-se a opção "Encastramento no extremo de vigas" (separador "Entrada de vigas"> menu "Vigas/Muros") que abre um diálogo que permite indicar qual o extremo da viga:
- Encastrado (opção selecionada por defeito)
- Articulado
- Encastramento parcial
Esta opção permite introduzir um valor numérico entre "0" (articulado) e "1" (encastrado).
Quando se seleciona uma opção, nos extremos das vigas desenham-se símbolos de diferente cor e forma que indicam qual foi a opção selecionada.
Em versões anteriores, era possível articular ou encastrar os extremos das vigas mediante a opção "Articular/Desconectar" que também se utilizava para desconetar os pilares do tipo de viga "Apoio em muro". Agora, esta opção só se utiliza para desconectar os pilares, pelo que passa a denominar-se "Conectar/Desconectar".
Seleção de pórticos para a sua inclusão nos desenhos de vigas
Na versão 2017.a, o utilizador pode selecionar os pórticos de cada grupo que deseja que se representem no tipo de desenho "Pormenorização de vigas". Para isso implementou-se a opção "Seleção em grupos" no diálogo de configuração do tipo de desenho "Pormenorização de vigas" (menu Arquivo> Desenhos> acrescentar ou editar a "Pormenorização de vigas"). A seleção desta opção mostra um botão onde se indica o número de pórticos selecionados que se vão representar no desenho (por defeito são todos os pórticos da obra). Ao premir este botão aparece um diálogo para selecionar em cada planta os pórticos que se desejam representar.
Desenho de diagramas de esforços de vigas com sombreamento
Na versão 2017.a é possível desenhar os diagramas de esforços de vigas e vigotas com um sombreamento (diferente para cada tipo de esforço). Para isso implementou-se a opção "Desenhar os diagramas de esforços com sombreamento" nos diálogos "Esforços em vigas" e "Esforços em vigotas" (separador Resultados> menu Envolventes> "Esforços em vigas" ou "Esforços em vigotas").
Vigas de madeira
Em versões anteriores é possível introduzir, nas estruturas 3D integradas do CYPECAD e no CYPE 3D, elementos estruturais de madeira do tipo "Genérico" mediante o módulo "Perfis de madeira".
Na versão 2017.a o módulo "Perfis de madeira" foi melhorado, permitindo agora introduzir elementos estruturais de madeira do tipo "Vigas" quer no CYPECAD como no CYPE 3D. A introdução de vigas de madeira como tais elementos estruturais, em vez de introduzir como barras genéricas de madeira, permite realizar as verificações específicas de vigas e utilizar o "Editor de vigas avançado" para editar e dimensionar estes elementos.
No ponto "Vigas de madeira" das novidades do CYPECAD desta página, possui informação detalhada desta nova melhoria do módulo "Perfis de madeira" que é comum ao CYPECAD e CYPE 3D.
Cálculo de esforços nas bandas de integração de placas
Uma vez que o CYPE 3D analisa uma placa, a geração de "Bandas de integração” no elemento bidimensional permite processar as soluções nodais proporcionadas pelo método dos elementos finitos, e calcular a resultante de esforços em determinadas secções de interesse para análise.
A partir da versão 2017.a, essa resultante pode calcular-se aplicando um dos seguintes métodos:
- Método de integração dos esforços internos
O método dos esforços internos baseia-se na integração dos esforços de placa (esforços por unidade linear) calculados em certos pontos da secção em análise determinados pelo programa. Os esforços em cada ponto obtém-se interpolando os correspondentes valores nodais do elemento que pertencem. Conhecidos os esforços nos pontos da secção, integram-se para obter a resultante atuante na mesma.
O programa oferece a possibilidade de "Utilizar esforços uniformes". A uniformidade dos esforços consiste em fazer a média do valor num vértice a partir dos valores de cada um dos triângulos que confluem nele. Para o processo de interpolação de esforços, o valor nos vértices dos elementos pode ser o valor próprio de cada triângulo, ou o valor médio, em função da seleção ou não desta possibilidade.
Este método proporciona muitos bons resultados quando a largura da banda de integração é reduzida. - Método de integração das forças nodais
O método de integração das forças nodais calcula a resultante numa secção da placa a partir das forças nos nós dos triângulos. Estas obtém-se multiplicando a matriz de rigidez do elemento pelo vetor de deslocamentos do mesmo. Conhecidas as forças nodais, isola-se uma parte ou porção de placa, na zona que une as suas arestas é a secção de análise. A resultante nessa secção obtém-se por equilíbrio de todas as forças atuantes na peça: forças nos nós do perímetro e forças sobre a porção isolada.
Este método proporciona muitos bons resultados quando a banda de integração para o cálculo da resultante abarca todo a largura da placa. Quando a largura de banda é mais reduzida e se está utilizando este método, recomenda-se a utilização de uma discretização refinada da placa ou do método anterior "Método de integração dos esforços internos".
StruBIM Analysis 3D e StruBIM Design deixam de ser versões BETA
A partir da versão 2017.a, StruBIM Analysis 3D e StruBIM Design deixam de ser versões BETA e são completamente operativas.
StruBIM Analysis 3D instala-se em Inglês e Espanhol. Mais informações sobre "StruBIM Analysis 3D" e "StruBIM Design" nas páginas de CYPE em Espanhol e Inglês.
Grelhas de impulsão, retorno e extração de ar
Implementou-se a definição de grelhas de impulsão, retorno e extração de ar. O programa permite a criação de bibliotecas, onde cada grelha fica definida mediante uma referência, dimensões e intervalo de caudais admissíveis, entre outros.
As grelhas incorporam-se no plano da planta e é possível atribuir a cada uma o caudal de ar correspondente aos resultados de cálculo. O programa avisará se o caudal atribuído é excessivo ou insuficiente.
Medição de condutas
Incorpora na listagem de medições as medições correspondentes à área total da conduta retangular, comprimentos totais de conduta circular por diâmetros, assim como o número de grelhas de cada tipo.
Chiller e Bomba de calor
Foi implementada a definição de chiller e bombas de calor. Para além da sua representação gráfica em desenho, é possível a definição das suas principais características técnicas (condensada por ar ou por água, 2 ou a 4 tubos, temperaturas de trabalho).
Assim, o programa facilita a associação das potências requeridas pelas baterias de água dos sistemas (climatizadoras, grupos de fan-coils) para obter o somatório da potência total requerida.
Classificação por natureza de recursos unitários
Em versões anteriores do Arquimedes, os recursos unitários podiam ser classificados segundo os tipos ou naturezas "Material", "Mão de obra", "Maquinaria" e "Sem classificar".
A partir da versão 2017.a, os recursos unitários dos tipos "Material", "Mão de obra", "Maquinaria" e "Sem classificar" podem ser classificados em outras classes ou subclasses. Isto permite que se possam identificar os recursos unitários para serem classificados por diferentes níveis de Naturezas e Classes. Por exemplo, os materiais ou a maquinaria podem ser classificados de acordo com a tabela apresentada na figura seguinte.
A opção que permite realizar esta classificação encontra-se no menu “Mostrar> Classificação de recursos> Classificação por natureza”.
Tabela de classificação de unitários
As Tabelas de classificação de unitários permitem classificar todos os recursos unitários por meio de índices unificados. Atualmente foram introduzidos os índices de preços unitários utilizados no México. Em revisões posteriores à versão 2017.a serão introduzidos os índices de preços unitários de outros países e será possível obter a fórmula polinomial para estes países.
A Tabela de classificação de unitários fornece os Índices de ajuste de preços para poder criar a fórmula polinomial para a revisão ou ajuste de preços nos países onde as fórmulas polinomiais não são estabelecidas pela regulamentação.
A opção para criar Tabelas de classificação de unitários encontra-se no menu Mostrar> Classificação de recursos> Tabelas de classificação de unitários.
Outras novidades do Gerador de preços
Para além da atualização de preços referida no ponto anterior os Geradores de preços incluem uma série de novidades que se resumem seguidamente:
- Divisão do capítulo "Isolamentos"
O capítulo "NA Isolamentos" foi dividido em "NA Isolamentos térmicos" e "NB Isolamentos acústicos". - Meios auxiliares
O recurso "Meios auxiliares" altera a sua denominação para "Custos directos complementares". - Custos indirectos Os "Custos indirectos" dependem das características particulares de uma obra e, consequentemente, é o orçamento dessa obra que os deve especificar. Em versões anteriores os Geradores de preços indicavam, a título informativo, os "Custos indirectos" na composição de cada unidade de obra. Quando as unidades de obra passam para o Arquimedes, os custos indirectos que eram depois incluídos eram os definidos no Arquimedes.
Se eram diferentes aos indicados no Gerador de preços havia uma diferença entre o preço apresentado no Gerador de preços e o apresentado no Arquimedes. Assim, e para não provocar confusão, os “Custos indirectos” desaparecem do Gerador de preços, e a diferença de preços de uma unidade de obra passa a depender apenas dos “Custos indirectos” especificados no Arquimedes ou no programa de medições e orçamentos que estiver a ser utilizado.
