A exportação para o formato IFC (Industry Foundation Classes) que realiza CYPECAD MEP, inclui a espessura das condutas de ar condicionado e ventilação que foram dimensionadas pelo programa.
Historial de atualizações
CYPECAD MEP
Espessura das condutas de ar condicionado e ventilação
- Publicado em
- 2014.b
Climatização. Cargas térmicas representadas no ecrã mediante isovalores
A versão 2014.b inclui uma prática e importante novidade que permite conhecer de um só ponto de vista as cargas térmicas dos compartimentos de uma planta do edifício. Trata-se da visualização, mediante diagramas de isovalores, das cargas térmicas de aquecimento e arrefecimento calculadas para cada compartimento.
Após o cálculo realizado no separador Climatização, o utilizador pode activar no novo ponto Resultados (menu lateral) a opção Desenhar. Essa activação mostra no menu lateral os dados que é possível representar no ecrã relacionados com as cargas térmicas de arrefecimento e de aquecimento:
- Cargas térmicas de arrefecimento
- Carga térmica total
- Carga térmica por unidade de superfície
- Carga térmica através da envolvente
- Cargas interiores
- Carga de ventilação
- Cargas térmicas de aquecimento
- Carga térmica total
- Carga térmica por unidade de superfície
- Carga térmica através da envolvente
- Carga de ventilação
As cargas térmicas de arrefecimento ou as de aquecimento serão seleccionáveis se activarem-se para o cálculo no ponto Cálculo de cargas do diálogo Dados obra (menu Obra> Dados obra). Neste diálogo a opção "Climatização" activa o cálculo de ambas as cargas térmicas, e as opções "Arrefecimento" e "Aquecimento" só as cargas térmicas cujos nomes indicam.
Os compartimentos exteriores, os não habitáveis, ou os habitáveis cujos parâmetros de cálculo para o estudo climático tenham activo a opção "Não climatizado", aparecerão sombreados em branco quando se seleccione qualquer dos tipos de carga térmica de arrefecimento ou aquecimento. Os compartimentos habitáveis cujo parâmetro de cálculo para o estudo climático tenham activo a opção "Só aquecimento" aparecerão sombreados em branco quando se activar algum tipo de carga térmica de arrefecimento.
Como em qualquer representação de dados que se realiza nos programas da CYPE mediante diagramas de isovalores, na parte inferior do ecrã aparece a escala de valores das cores representadas. A gama de cores que se utiliza na representação pode modificar-se seleccionando uma das duas paletas de cores do diálogo Cores para representação de isovalores (botão "Configuração geral
" situado no canto superior direito do ecrã> opção "Cores para representação de isovalores"). A paleta com menos cores permite visualizar melhor os textos no ecrã, embora os compartimentos possam ficar representados com cores mais parecidas. A paleta com mais cores pode dificultar a leitura de alguns textos no ecrã, mas os compartimentos representam-se com cores mais variadas.
No ecrã sempre se coincide o valor numérico máximo com a cor do extremo direito da paleta seleccionada e o valor mínimo com o outro extremo. Isto permite que os compartimentos representados no ecrã completo com cores muito similares possam alterar-se e diferenciar-se melhor ao efectuar o zoom.
- Publicado em
- 2014.b
Instalação de energia solar térmica para a produção de água quente sanitária em mais países
Já em versões anteriores, o CYPECAD MEP permitia projectar uma instalação de energia solar térmica, de uso individual ou colectivo, para a produção de água quente sanitária para Espanha e Portugal. A partir da versão 2014.a, estas instalações também se podem projectar para os seguintes países:
- Angola
- Argentina
- Brasil
- Cabo Verde
- Chile
- Colômbia
- México
- Moçambique
- Peru
Para isso, adaptou-se o cálculo da instalação para que seja válido em qualquer latitude.
Para todos os países com instalação solar térmica, implementou-se a edição de dados climáticos da localização no separador Solar térmica (incluindo os valores mensais da Temperatura exterior e a Irradiação solar global diária média mensal sobre superfície horizontal). Nas versões anteriores (para Espanha e Portugal), os dados climáticos só eram editáveis através nos separadores Cypeterm e Climatização.
- Publicado em
- 2014.a
Electricidade para Portugal
Curvatura das canalizações
Foi implementada a opção Editar curvatura (menu Instalação) para dar curvatura à representação das canalizações em planta. Esta opção permite editar uma canalização seleccionando-a com o botão esquerdo do rato. Seguidamente, com o movimento do cursor pode-se dar à canalização mais ou menos curvatura.
- Publicado em
- 2013.n
Melhoria na exportação para IFC2x3 e IFC4 de Sistemas de acumulação de AQS e outros equipamentos da instalação de energia solar térmica
Melhora-se a exportação para o formato IFC2x3 e IFC4 dos Sistemas de acumulação de AQS do separador Climatização (menu Instalação> Sistemas de acumulação de AQS: Depósito com permutador simples de AQS auxiliar, Depósito com permutador de placas de AQS auxiliar e Depósito de AQS auxiliar); e os seguintes equipamentos do separador Solar térmica (só para Espanha e Portugal - menu Instalação> Equipamentos): Depósito com permutador de permutação simples, Depósito com permutador de permutação colectivo, Depósito com permutador simples de AQS auxiliar (pode introduzir-se no separador Climatização e no separador Solar térmica), Permutador de placas, Acumulador e Depósito de AQS auxiliar.
Estes equipamentos já se exportavam para o formato IFC (Industry Foundation Classes) desde versões anteriores, segundo os standards desse formato. Agora, na versão 2013.n incluem-se materiais, cores, atribuição apropriada da entidade IFC e características técnicas dos fabricantes seleccionados.
- Publicado em
- 2013.n
Electricidade para Brasil
Etiquetagem de tramos

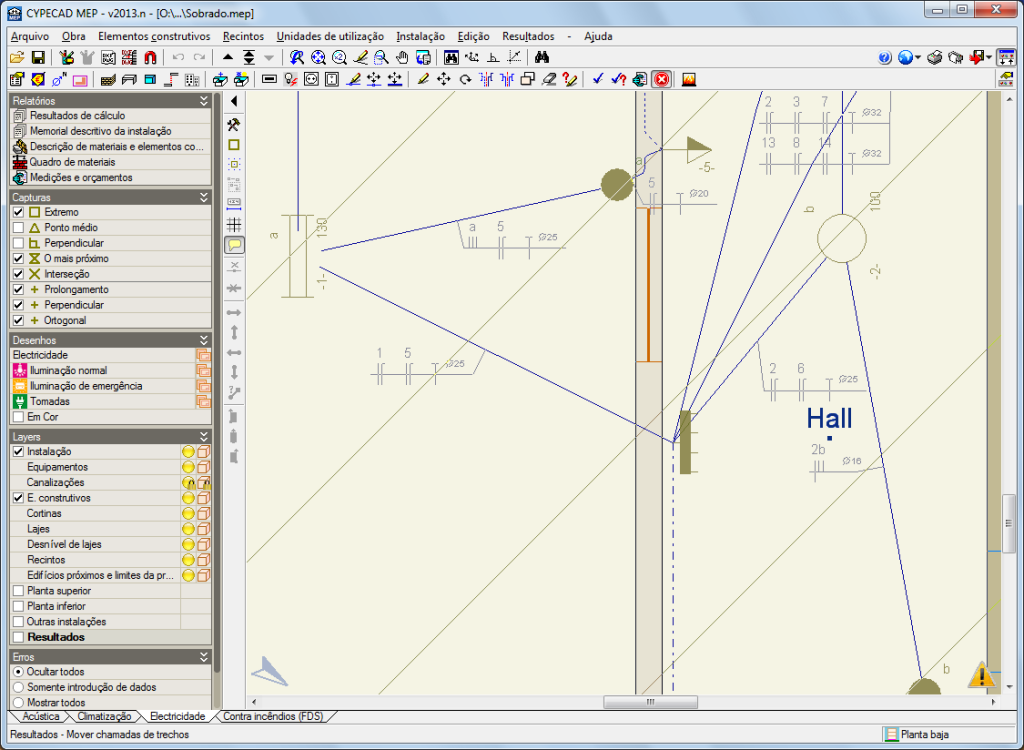

A partir da versão 2013.n, colocam-se etiquetas nos tramos da instalação eléctrica de baixa tensão tanto no ecrã como nos desenhos de distribuição em planta. Nas etiquetas incluem-se as seguintes indicações:
- Referência dos circuitos que contém cada canalização
- Identificação dos cabos que compõem cada tramo de circuito (fase, neutro, retorno e cabo de protecção)
- Secção ou dimensões da canalização eléctrica (tubo, calha ou bandeja)
Mover etiquetas após o cálculo
Após o cálculo o programa permite mover as etiquetas. Deste modo, o utilizador pode deslocá-las quando se sobrepõem, ou estejam muito próximas umas das outras (menu Resultados> Mover chamadas de trechos).
Distribuição eléctrica no sistema bifásico
Nos casos onde a partir de um quadro ou subquadro exista algum circuito que alimente cargas bifásicas, o programa estabelece a alimentação no sistema bifásico e permite ao utilizador modificá-la para sistema trifásico.
Carga genérica bifásica

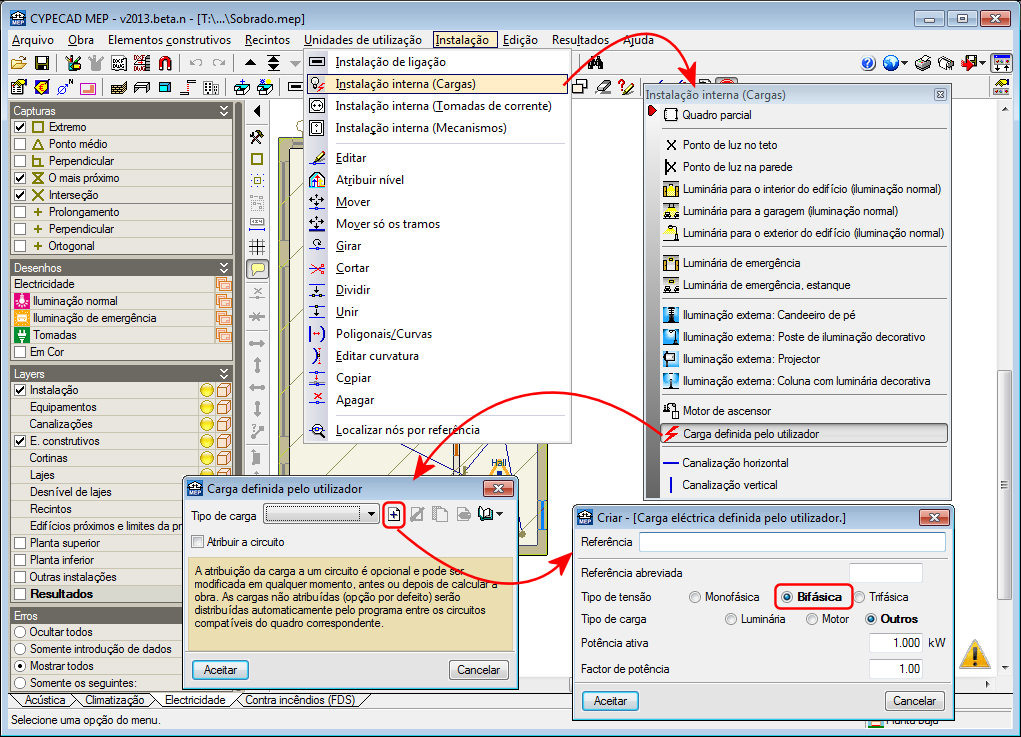

Implementou-se a possibilidade de se introduzir cargas genéricas bifásicas (menu Instalação> Instalação interna (Cargas)> Carga definida pelo utilizador> Criar carga).
Canalizações fechadas colectivas
Estabelece-se a distribuição de vários circuitos por uma mesma canalização fechada (tubos e calhas), até um máximo de três circuitos por canalização.
No caso de ter seleccionado um tipo de instalação em tubo ou calha, o programa distribui automaticamente os circuitos de maneira que não se ultrapasse mais de 3 circuitos por canalização (critério adoptado para não penalizar a intensidade máxima admissível dos cabos, afectada pelo factor de correcção por agrupamento de circuitos).
A canalização é dimensionada de maneira que exista 60% de espaço livre.
Diagramas multifilares

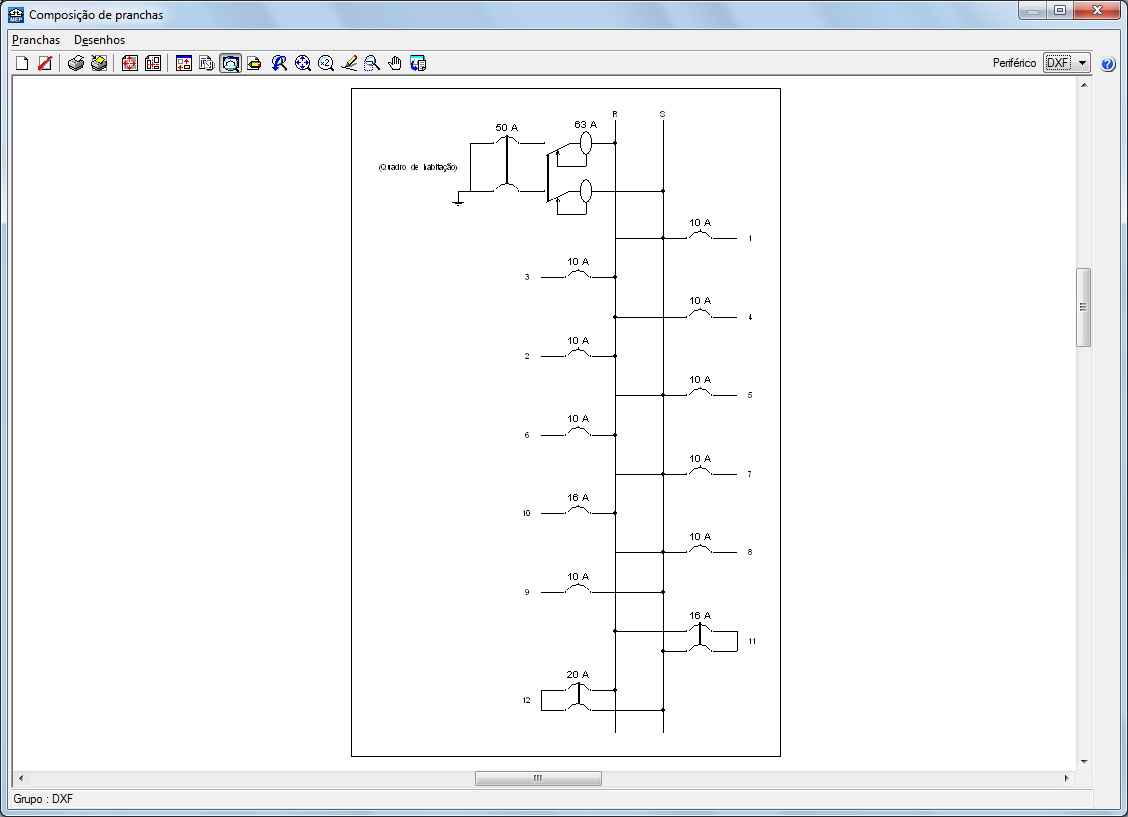

Na versão 2013.n do CYPECAD MEP para o Brasil, implementaram-se os diagramas multifilares (bifilar e trifilar) nos desenhos eléctricos para os diferentes quadros e subquadros da instalação eléctrica.
- Publicado em
- 2013.n
Sistemas de captação de energia geotérmica
Na versão 2013.k, implementou-se o módulo Sistemas de captação de energia geotérmica (integrado no separador Climatização do programa CYPECAD MEP). Este módulo foi concebido para dimensionar e orçamentar sistemas de captação de energia geotérmica para edifícios.
Na versão 2013.n inclui-se, no orçamento gerado pelo programa, a medição e o volume de escavação e o posterior enchimento das valas. O utilizador pode determinar o material de aterro das valas (enchimento principal e enchimento envolvente) (menu Obra> Selecção de materiais e equipamentos> Acondicionamento do terreno> Movimento de terras em edificação> Aterro para enchimento).
- Publicado em
- 2013.n
Simultaneidade para consumos com fluxómetro (só para Portugal)
Aplica-se a simultaneidade da tabela do anexo V do RGSPPDADAR para os consumos com fluxómetro nas instalações de abastecimento de água dimensionadas para Portugal.
- Publicado em
- 2013.n
Novo consumo. Urinol com fluxómetro
Acrescentou-se o consumo Urinol com fluxómetro (menu Instalação> Casa de banho / WC (não doméstico)).
- Publicado em
- 2013.n
Melhoria na gestão de colectores de abastecimento de água
Foi implementado uma nova gestão de colectores de abastecimento de água (separador Águas, Residuais e Pluviais> menu Instalação> Abastecimento de água> Colector) onde é possível a introdução de colectores de diferente tipo na mesma obra e a edição de todas as suas características. O programa verifica que os colectores introduzidos pelo utilizador cumprem com as exigências do dimensionamento da instalação.
No novo diálogo que aparece, quando se selecciona um colector de abastecimento de água, é possível seleccionar os colectores a utilizar na instalação.
- Publicado em
- 2013.n
Melhoria na gestão de colectores de abastecimento de água
Foi implementado uma nova gestão de colectores de abastecimento de água (separador Águas, Residuais e Pluviais> menu Instalação> Abastecimento de água> Colector) onde é possível a introdução de colectores de diferente tipo na mesma obra e a edição de todas as suas características. O programa verifica que os colectores introduzidos pelo utilizador cumprem com as exigências do dimensionamento da instalação.
No novo diálogo que aparece, quando se selecciona um colector de abastecimento de água, é possível seleccionar os colectores a utilizar na instalação.
- Publicado em
- 2013.n
Novos países no CYPECAD MEP (Argélia, Camarões, Chile, Costa do Marfim, Gabão, República do Congo e Senegal)
Foram acrescentados novos países para que CYPECAD MEP possa dimensionar instalações, e gerar a medição e correspondente orçamento. As instalações dimensionadas para cada país conectam-se com o seu correspondente Gerador de preços e este utiliza-se para seleccionar elementos construtivos, para seleccionar elementos da instalação e para gerar a medição e orçamento da instalação dimensionada.
A selecção de um país depende do idioma de instalação. No ponto Selecção do país das novidades do CYPECAD MEP na versão 2013 pode obter mais informação sobre a selecção de países no CYPECAD MEP quando se gera um projecto novo.
A versão 2013.n do CYPECAD MEP incorpora os seguintes países: Argélia, Camarões, Chile, Costa do Marfim, Gabão, República do Congo e Senegal. Para todos eles estão disponíveis os separadores de Acústica, Incêndio (só FDS) e Climatização.
Seguidamente indicam-se os países para os quais CYPECAD MEP pode dimensionar instalações e gerar o seu orçamento e sua medição. Embora todos os países apareçam no ecrã, só se podem seleccionar os associados ao idioma de instalação.
Também se indicam os separadores ou instalações disponíveis para cada país:
- Instalação em espanhol, espanhol para Argentina, espanhol para México e catalão
- Argentina (desde v.2013.a)
Acústica, Incêndio (só FDS), Saneamento, Climatização, Abastecimento e Gás. - Chile (desde v.2013.n)
Acústica, Incêndio (só FDS) e Climatização. - Colômbia (desde v.2013.b)
Acústica, Incêndio (só FDS) e Climatização. - Equador (desde v.2013.b)
Acústica, Incêndio (só FDS), Climatização e Gás. - Espanha (desde versões anteriores à 2013)
Estudo térmico, Estudo acústico, Incêndio, Salubridade, Climatização, Solar térmica, Gás, Pára-raios, Iluminação, Electricidade e ICT. - México (desde v.2013.g)
Acústica, Incêndio (só FDS) e Climatização. - Peru (desde v.2013.b)
Acústica, Incêndio (só FDS), Climatização e Gás.
- Argentina (desde v.2013.a)
- Instalação em francês
- Argélia (desde v.2013.n)
Acústica, Incêndio (só FDS) e Climatização. - Camarões (desde v.2013.n)
Acústica, Incêndio (só FDS) e Climatização. - Costa do Marfim (desde v.2013.n)
Acústica, Incêndio (só FDS) e Climatização. - França (desde versões anteriores à 2013)
Estudo térmico, Estudo acústico, Incêndio (só FDS) e Climatização. - Gabão (desde v.2013.n)
Acústica, Incêndio (só FDS) e Climatização. - Marrocos (desde v.2013.b)
Acústica, Incêndio (só FDS) e Climatização. - República do Congo (desde v.2013.n)
Acústica, Incêndio (só FDS) e Climatização. - Senegal (desde v.2013.n)
Acústica, Incêndio (só FDS) e Climatização.
- Argélia (desde v.2013.n)
- Instalação em português
- Angola (desde v.2013.b)
Cypevac 3D, Incêndio (só FDS) e Climatização. - Brasil (desde v.2013.g)
Acústica, Incêndio (só FDS), Climatização e Electricidade. - Cabo Verde (desde v.2013.b)
Cypevac 3D, Incêndio (só FDS) e Climatização. - Moçambique (desde v.2013.b)
Cypevac 3D, Incêndio (só FDS) e Climatização. - Portugal (desde versões anteriores à 2013)
Cypeterm (Térmica), Cypevac 3D (Acústica), Incêndio, Abastecimento de água, Drenagem de Águas Residuais e Pluviais, Climatização, Solar térmica, Gás, Electricidade e Telecomunicações (ITED)
- Angola (desde v.2013.b)
- Instalação em italiano
- Itália (desde v.2013.k)
Estudo térmico, Acústica, Incêndio (só FDS) e Climatização (não gera orçamento nem medição).
- Itália (desde v.2013.k)
- Publicado em
- 2013.n
