CYPECAD MEP

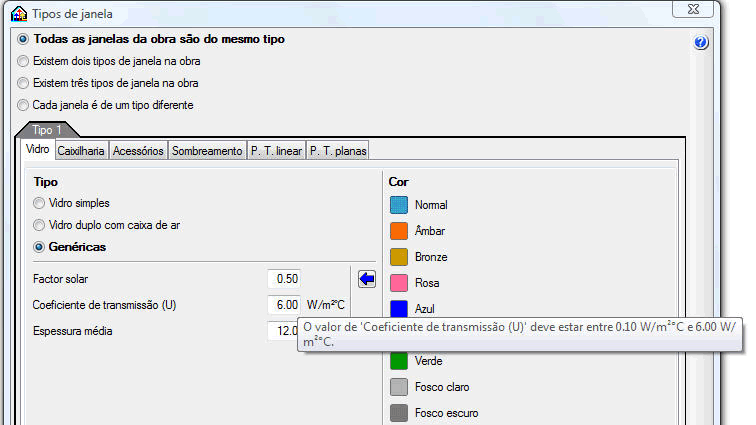

  • Foram aumentados os limites dos campos para definição de coeficientes de transmissão térmica de vários elementos (edifícios existentes)
Saber mais
  • 2009.1.o

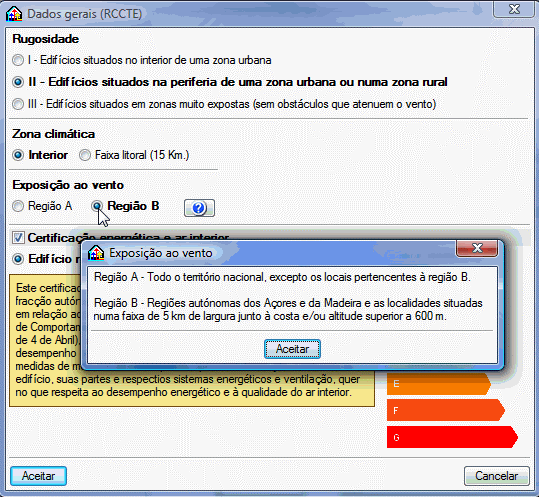

  • Possibilidade de definir a região de exposição ao vento
    Alteração efectuada para Mafra, Caldas da Rainha, Óbidos, Santiago do Cacém e Silves.
  • Indicação da altitude nas listagens do RCCTE
    Sempre que a altitude não ultrapassa os 400 metros a indicação nas listagens foi alterada.

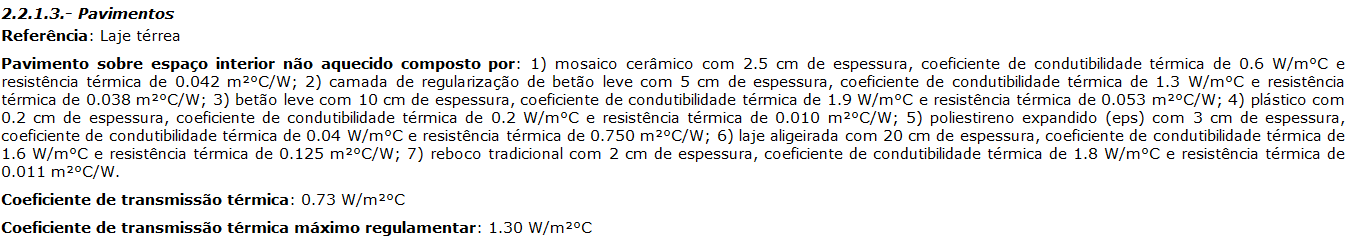

  • Colocação de pavimento sobre o exterior e de laje térrea com caixa-de-ar nas listagens do SCE
    É efectuada a descrição destes elementos de forma detalhada para posterior definição da declaração de conformidade regulamentar (DCR).

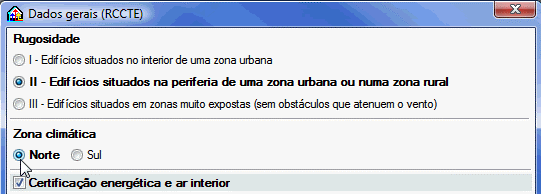

  • Possibilidade de definição da região Norte ou Sul para Abrantes
  • Retiradas unidades do factor solar do vidro na listagem do SCE
  • Corrigidas as unidades da resistência térmica dos materiais na listagem do SCE
  • Reformulada a apresentação do factor solar na listagem do SCE
  • Melhorias gerais na definição de pontes térmicas lineares de paredes interiores
Saber mais
  • 2009.1.n
Saber mais
  • 2010.a

Equipamentos Roof-top (Sistemas ar-ar). Novo módulo

O novo módulo Equipamentos Roof-top (Sistemas ar-ar) permite ao programa Climatização de Instalações do edifício dimensionar sistemas de climatização com unidades autónomas ar-ar compactas (roof-top) da série Space PF de CIATESA. Desta forma ampliam-se os sistemas disponíveis e se oferecem ao projectista mais soluções para climatizar um edifício terciário. Com este tipo de sistema de climatização, o projectista pode conceber instalações que disponham de free-cooling e recuperação de calor.

Piso radiante

  • Inserção de zonas periféricas
    O programa assume que os circuitos de piso radiante introduzidos pelo projectista mediante áreas de um metro de largura são zonas periféricas e atribui automaticamente uma temperatura máxima de superfície de piso superior às zonas de permanência. Deste modo o sistema de piso radiante pode produzir uma maior potência por superfície.
  • Verificação da potência térmica cedida aos compartimentos de passagem das tubagens do circuito de piso radiante
    Foi implementado o cálculo da potência térmica cedida a todos os compartimentos de passagem das tubagens por onde passa o circuito de piso radiante. O programa verifica se a potência térmica transmitida à zona comum é suficiente segundo as cargas térmicas calculadas.
Saber mais
  • 2009.1.m

Foi implementado o motor de cálculo EnergyPlus™ versão 3.1 no programa Instalações do edifício. Agora, com o módulo Exportação para EnergyPlus™ (comum aos programas Climatização e Projecto Térmico), é possível calcular automaticamente  as necessidades térmicas do edifício com EnergyPlus™ sem necessidade de ter instalada esta ferramenta de forma independente. A instalação da versão 2009.1.m de Instalações do edifício de CYPE Ingenieros, inclui a instalação do motor de cálculo EnergyPlus™.

Em EnergyPlus™, pode encontrar mais informação sobre este módulo.

Saber mais
  • 2009.1.m

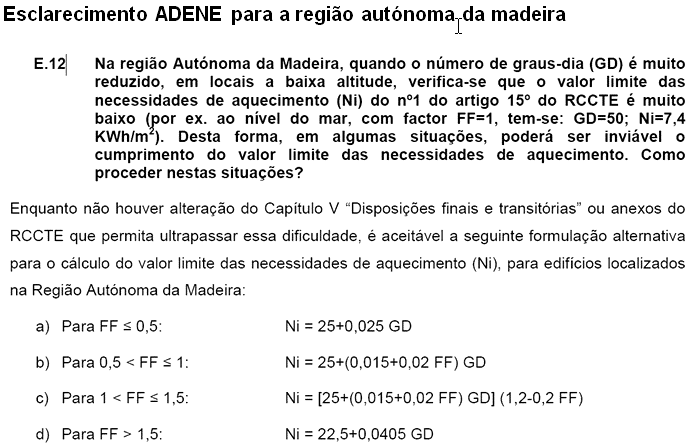

  • Alteração da formulação de cálculo para região autónoma da madeira
    Foi alterado o cálculo do valor limite das necessidades de aquecimento (Ni) de acordo com o ponto E.12 das perguntas e respostas da ADENE (Versão 1.5 de Março de 2009)
  • Sentido de fluxos para cálculo de coeficientes de transmissão térmica:
    • Para pavimentos em contacto com locais não úteis ou exteriores foi adoptado para o cálculo de coeficientes de transmissão térmica, o fluxo como sempre descendente;

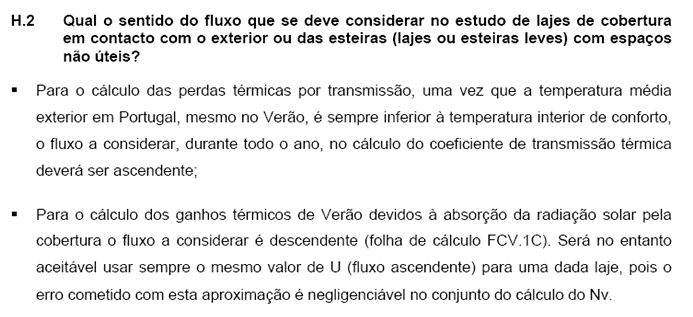

    • Para coberturas exteriores foi adoptado para o cálculo de coeficientes de transmissão térmica, o fluxo como sempre ascendente de acordo com o ponto H.2 das perguntas e respostas da ADENE (Versão 1.5 de Março de 2009).
  • Cálculo das necessidades de AQS (Na)
    Foi imposta uma condição que impede que seja inferior a zero, note-se que o método alternativo de cálculo indicado pela ADENE já estava implementado, mas existem casos em que continuam a surgir valores negativos para este parâmetro.
Saber mais
  • 2009.1.m

Integração do EnergyPlus™

  • Exportação do edifício para o formato IDF compatível com a versão 3.1 do EnergyPlusTM
    Nos programas RCCTE e Climatização foi actualizada a exportação para a versão 3.1 do EnergyPlusTM, publicada em 13 de Abril de 2009. Desta forma, o projectista pode descarregar a ultima versão na página oficial do EnergyPlusTM e utilizá-la para ler o ficheiro em formato IDF gerado pelo Cype.
  • Geração de ficheiros climáticos
    Os programas da Cype (RCCTE e Climatização), também exportam para o EnergyPlusTM os dados climáticos correspondentes para o cálculo da obra. Este dados podem ser redefinidos pelo utilizador.
  • Visualizador de EnergyPlusTM
    Foi criado um visualizador para que o projectista possa consultar a geometria e as características do edifício. Descrevem-se de seguida os parâmetros que se podem consultar no visualizador:
    • Projecto:
      • Localidade
      • Zona horária
      • Latitude
      • Altitude
      • Orientação
    • Edifício
      • Número de plantas
      • Número de compartimentos
    • Planta
      • Cota sob a rasante
      • Altura
      • Número de compartimentos
    • Compartimento
      • Planta
      • Tipo de uso
      • Classe higrométrica
      • Área
      • Altura
      • Volume
      • Elementos construtivos
        • Paredes, pavimentos e coberturas
        • Envidraçados e portas
    • Sombreamento próprio
    • Sombreamento horizonte
Saber mais
  • 2009.1.l

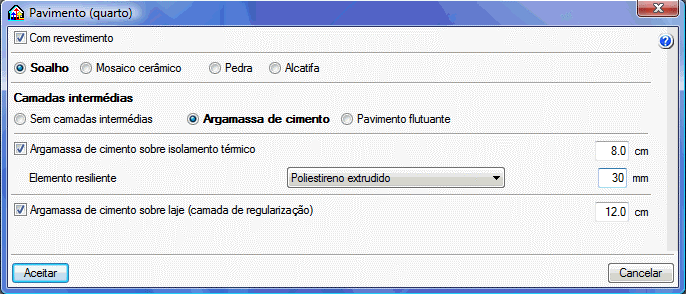

  • Contabilização de camadas definidas no pavimento para cálculo do pé direito
    As camadas definidas no pavimento do compartimento são descontadas na altura definida em plantas/grupos, alterando assim o cálculo do pé-direito, volume e áreas.

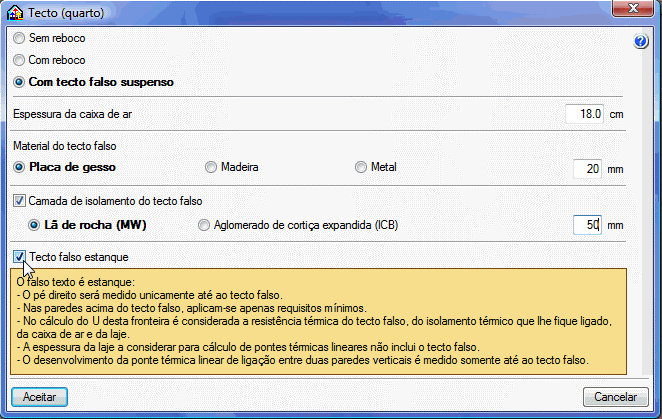

  • Tecto falso estanque e não estanque

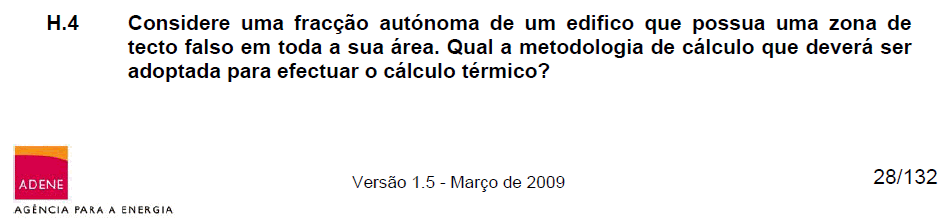

    Possibilidade definição de estanquidade do tecto falso de acordo com as indicações da ADENE (P&R  - RCCTE – H.4).

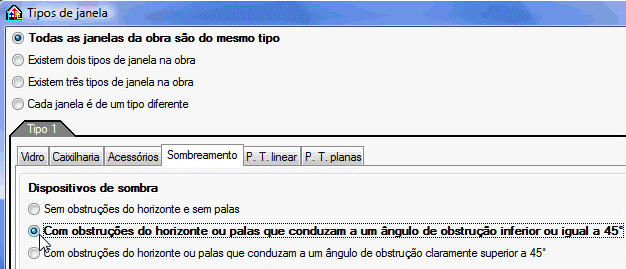

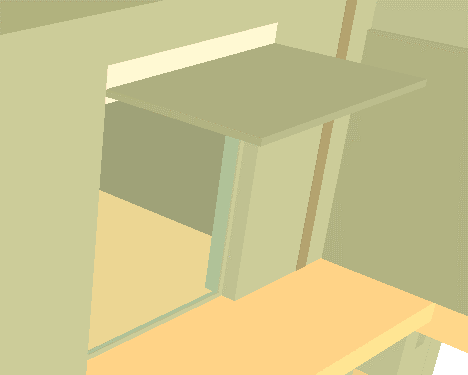

  • Indicação na visualização a três dimensões dos sombreamentos
    Esta opção permite detectar eventuais incorrecções ao nível da definição de sombreamentos, permite de uma forma fácil a verificação por exemplo, se a protecção foi definida à direita ou à esquerda do envidraçado.

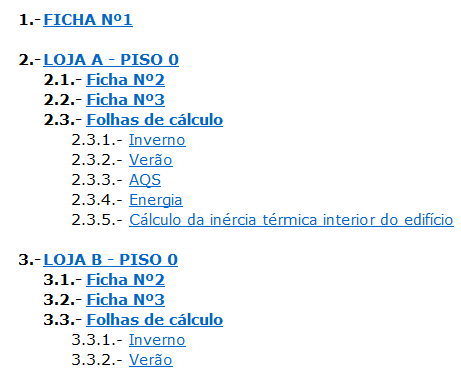

  • Apresentação das listagens comprovativas do cálculo por fracção autónoma
    As listagens são apresentadas por compartimento, o que permite ao utilizador uma consulta mais rápida de todos os dados da fracção.
  • Incremento de valores possíveis de definir em determinados campos
    Foram incrementados os valores limites de alguns campos como por exemplo a espessura de caixa-de-ar de paredes.
  • Alteração do valor da temperatura do ar nas listagens

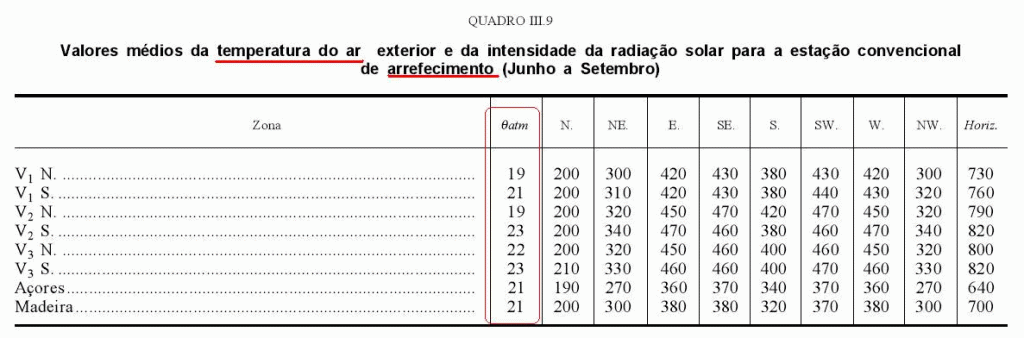

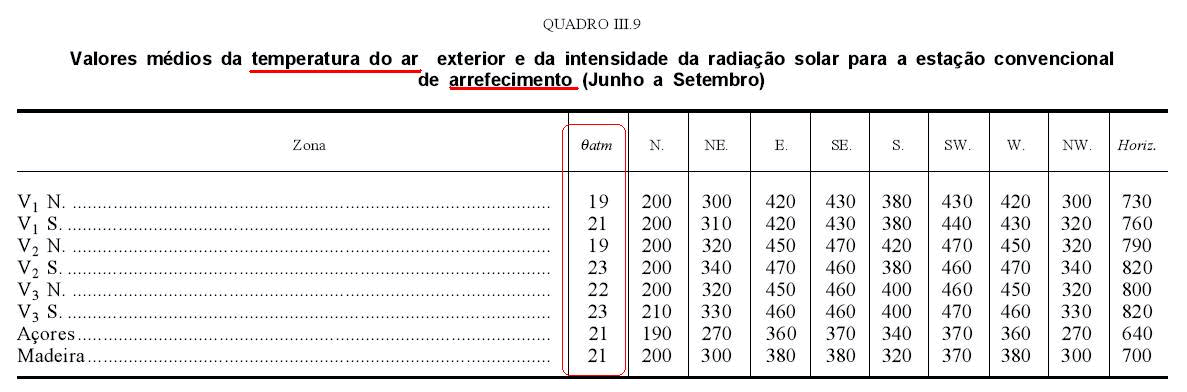

    A temperatura do ar na Ficha nº 1 é indicada para cada região de acordo com o Quadro III.9
  • Alteração de dados climáticos de algumas regiões
    A região de Benavente e Salvaterra de Magos foi alterada de Norte para Sul.

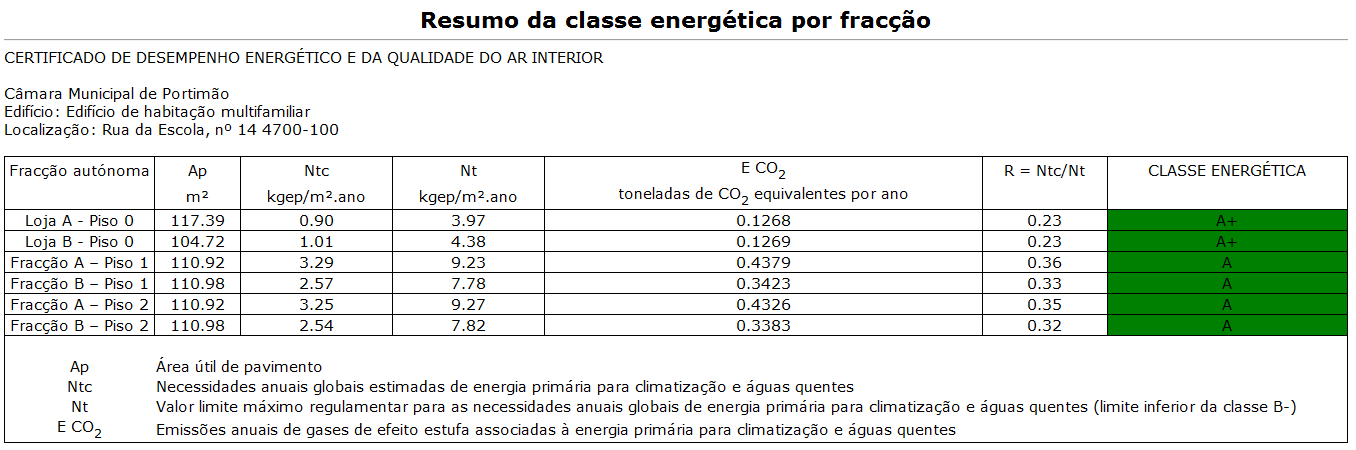

  • Criação de uma coluna com indicação de relação entre Nt/Ntc na listagem de resumo de classes
    Indicação na listagem resumo de classes da relação entre Ntc e Nt por forma ao utilizador ter uma noção global em termos de proximidade de alteração de classe energética.
  • Melhorias gerais no módulo de existentes.
  • Foram alteradas as unidades no menu de materiais.
  • Melhorias gerais nos desenhos definidores das envolventes.
Saber mais
  • 2009.1.j

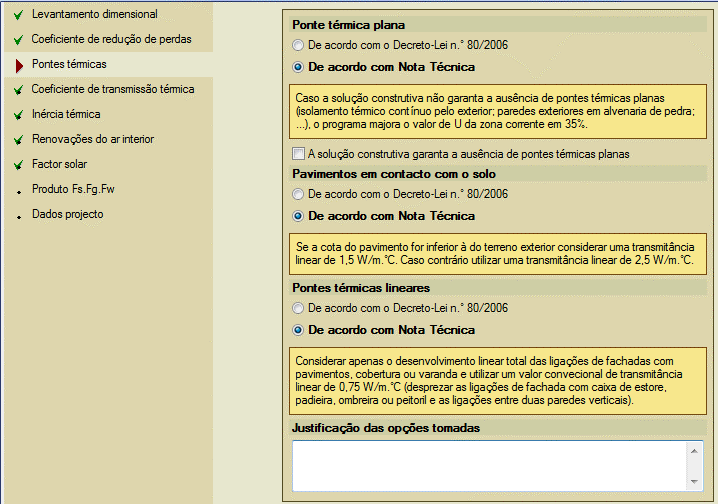

  • Foi implementada no programa a metodologia de análise simplificada para edifícios existentes segundo a Nota Técnica SCE-01 publicada pela ADENE.

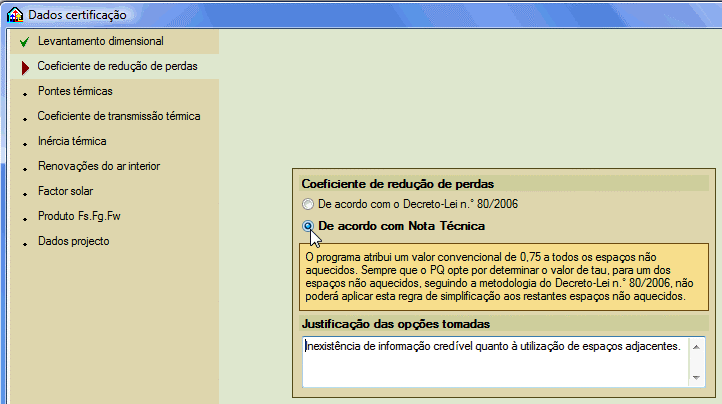

  • O utilizador terá à sua disposição um assistente que lhe permite, para diversos parâmetros, indicar ao programa a utilização da Nota Técnica ou do Decreto-lei nº 80/2006.
  • Possibilidade de importação de ficheiros em diversos formatos para funcionarem como máscaras:
    • O utilizador pode, por exemplo, no caso de um projecto de um edifício existente antigo, levantar as plantas na câmara municipal, digitalizá-las e de seguida importá-las para o programa, efectuando ajustes na imagem de forma a impor uma escala de medição.

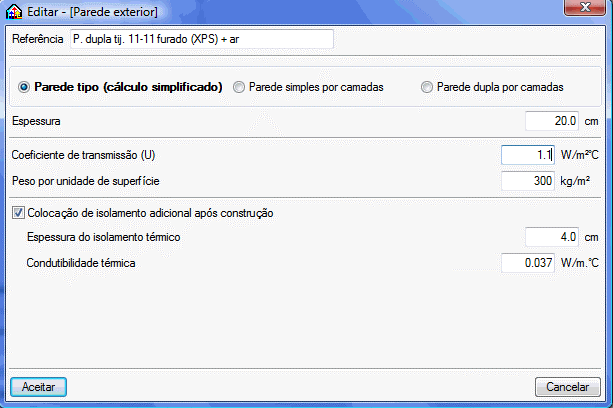

  • Correcção automática de coeficientes de transmissão térmica de elementos construídos que tenham sido alvo de beneficiação.
  • Cálculo automático de ventilação mecânica segundo a Nota Técnica.
  • Informação no ecrã sobre a Nota Técnica ao seleccionar as opções de cálculo.

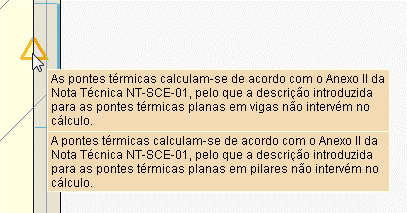

  • Indicação no ecrã de introdução incorrecta de dados.
  • Definição rápida de parâmetros de cálculo. Sempre que o utilizador está a utilizar a Nota Técnica só as opções desta estarão visíveis. Situação similar sempre que se utiliza o Decreto-Lei nº 80/2006.

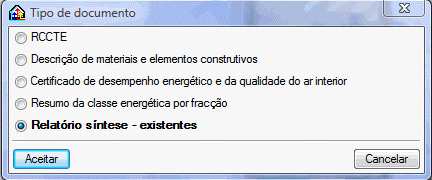

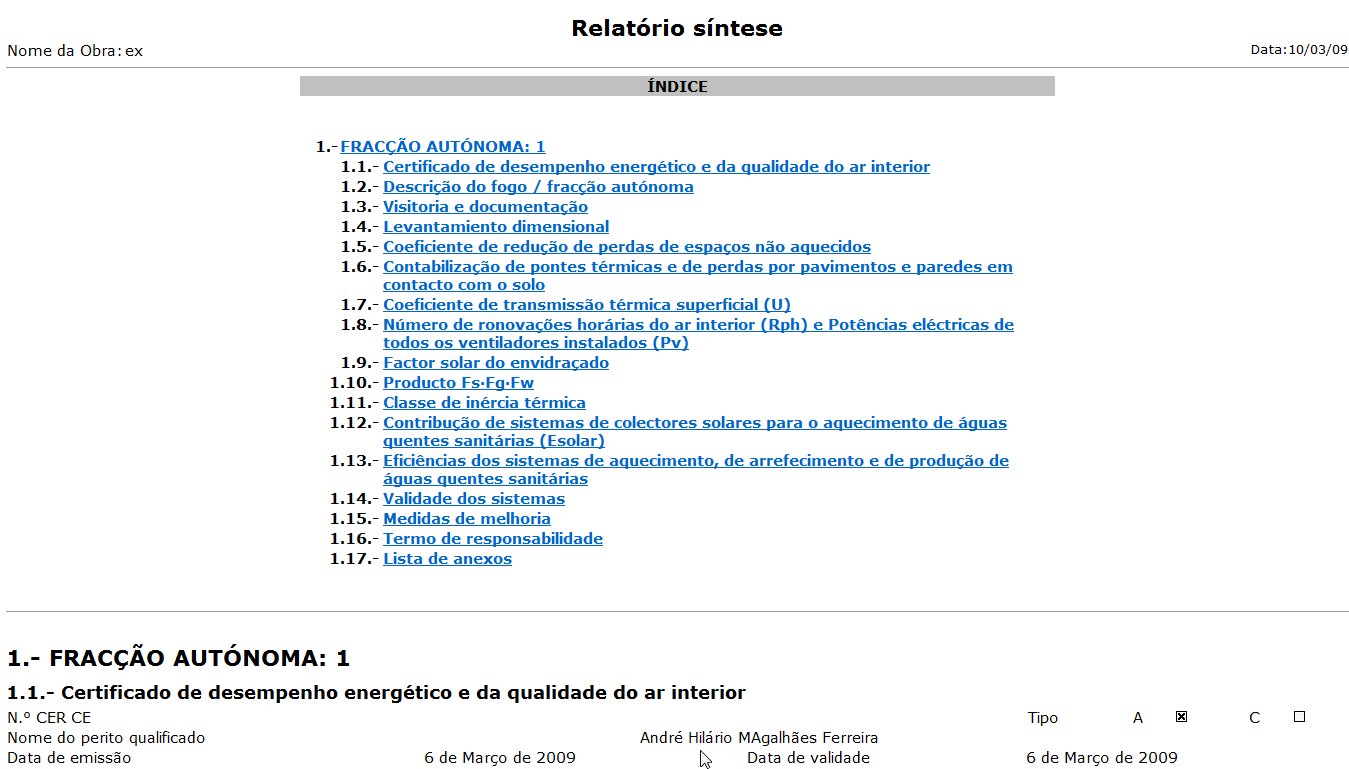

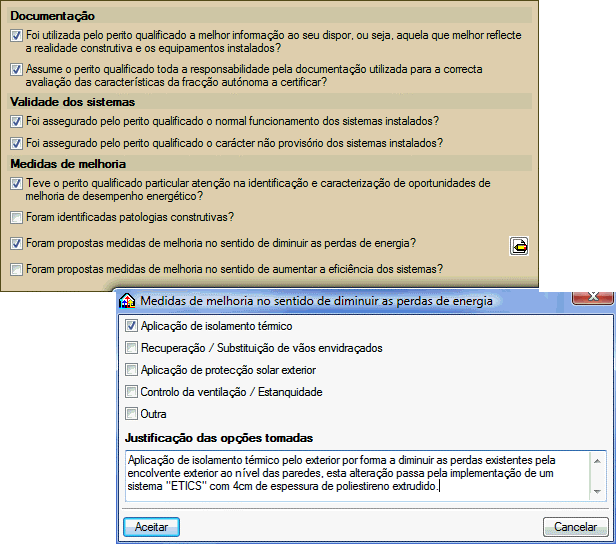

  • Indicação, descrição e justificação de medidas de melhoria. Estes dados serão utilizados para preenchimento do relatório síntese.
Saber mais
  • 2009.1.i

Cálculo automático de todas as instalações

  • Foi implementado o cálculo simultâneo de todas as instalações (menu Resultados > Calcular todas as instalações). Deste modo, quando o projectista altera um dado que afecta várias instalações (localização, elemento construtivo, etc.) não necessita esperar que se conclua o cálculo de uma das instalações para iniciar manualmente o cálculo da seguinte. A opção Calcular todas as instalações, calculará todas as instalações da obra. Quando se finaliza o cálculo aparecerá um diálogo que indica:
    • As instalações que foram calculadas correctamente;
    • As que não foram calculadas por não ter nenhum elemento introduzido;
    • As que possuem algum erro que impede o seu cálculo.
Saber mais
  • 2009.1.i
  • Cálculo Factor Solar. Foi adaptado o cálculo do factor dos vãos envidraçados fazendo diferenciação entre envidraçados correntes e especiais.

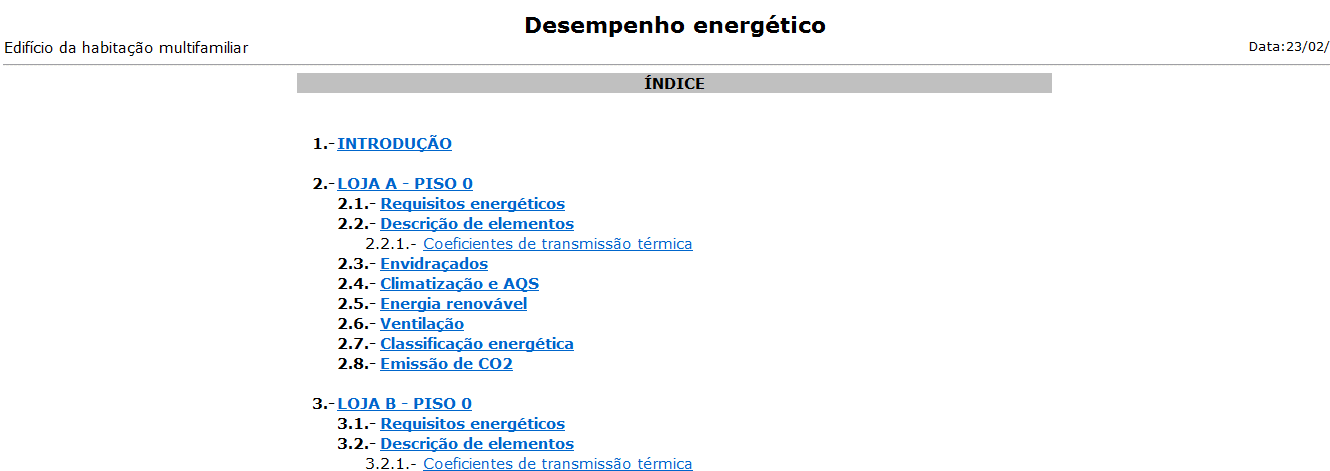

  • Listagem SCE. A listagem do SCE é apresentada é possível verificar a listagem do SCE por fracção de forma mais simples e estruturada.
Saber mais
  • 2009.1.h
  • Erro na rede de retorno de água quente corrigido. Foi corrigido o erro que impossibilitava o dimensionamento da rede de retorno de água quente.
Saber mais
