CYPECAD MEP

  • Ao premir a listagem, está seleccionado por defeito a opção RCCTE.
  • Nas listagens é indicado o valor de cálculo das necessidades de água quente sanitária limite (Na).
  • Foi corrigido o erro relativo ao município Cinfães.

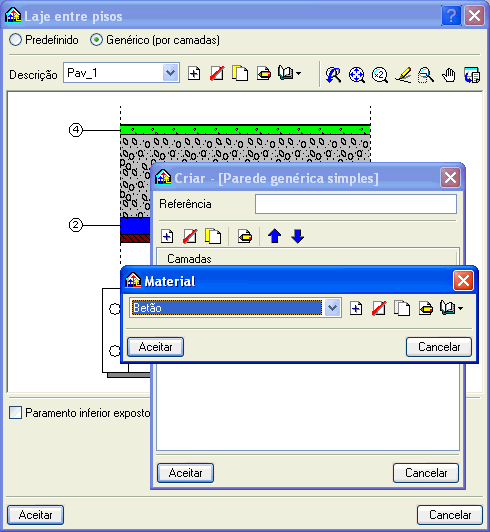

  • Possibilidade de definir lajes por camadas.

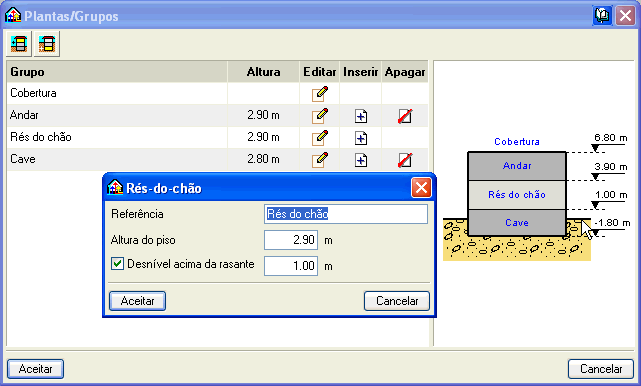

  • Possibilidade de definir caves semi-enterradas.

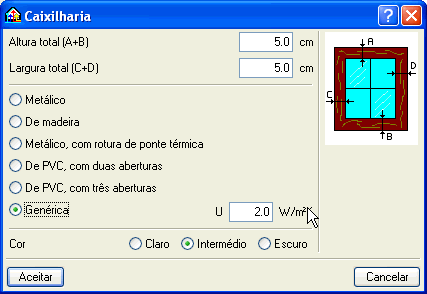

  • Possibilidade de definir o coeficiente de transmissão térmica da caixilharia.
Saber mais
  • 2007.1.h
  • A caixa de corte geral e o alvéolo técnico apresentam-se a uma determinada altura relativamente ao piso.
  • Já existe a indicação do sentido do fluxo do gás.
  • A rede da tubagem já aparece a tracejado.
  • A simbologia das potências foi alterada.
Saber mais
  • 2007.1.h
  • É possível incluir no projecto de segurança contra incêndio sistemas de detecção de monóxido de carbono (centrais de detecção e detectores).
  • Possibilidade de se dimensionar uma rede incêndio com coluna seca.
Saber mais
  • 2007.1.h
  • Nos desenhos está corrigido a cor das layers correspondente à água fria e quente.
Saber mais
  • 2007.1.h

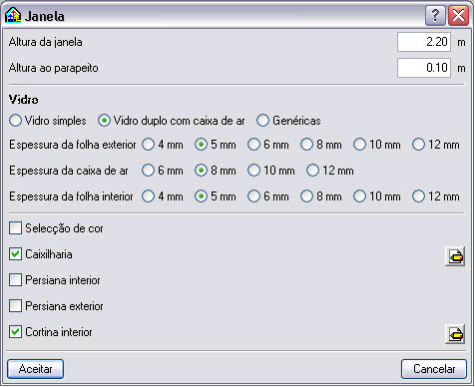

  • Maior quantidade de combinação de envidraçados.
  • Maior facilidade na consulta de elementos no 3D.
  • Apresentação de um único menu flutuante para a introdução de todos elementos construtivos.
  • A designação do coeficiente de transmissão térmica de elementos genéricos foi alterada para U.

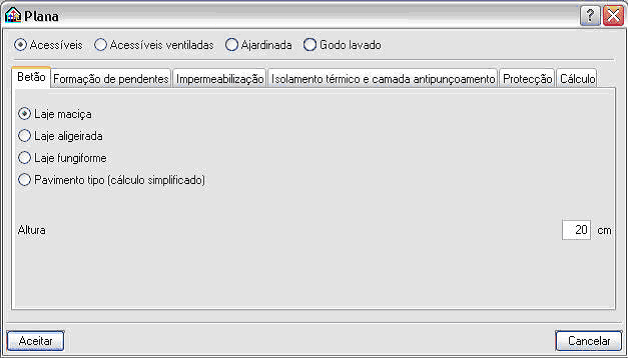

  • Introdução de mais tipos de coberturas planas.

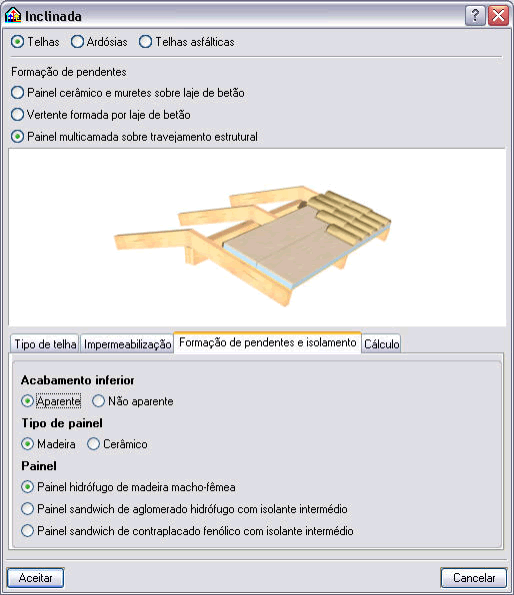

  • Introdução das coberturas inclinadas.
  • Optimização da introdução de clarabóias.

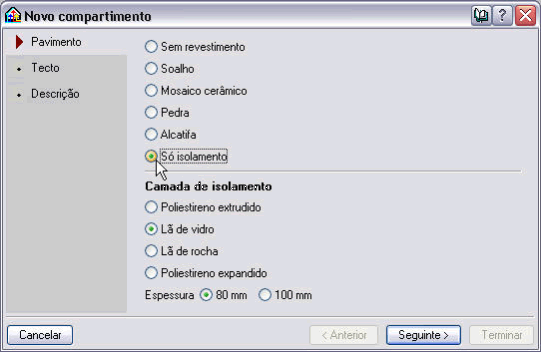

  • Definição de pavimentos (lajes) apenas com isolamento.
  • Configuração de dados de entrada de alguns municípios conforme proximidade da faixa litoral.

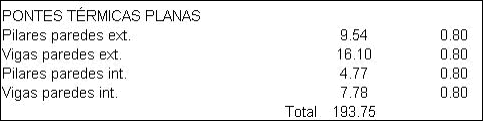

  • Contabilização de pontes térmicas planas. Para os pilares, considera que a cada 4.5 metros de parede existe um pilar de 30cm e para as vigas considera um talão de 30cm que será descontado à parede. O programa verifica também os coeficientes de transmissão térmica máximos admitindo um U=0.8 (W/mºC) nestes elementos.

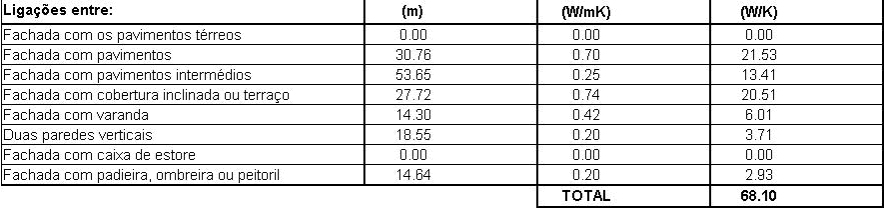

  • Melhorias gerais no cálculo de pontes térmicas lineares nomeadamente:
    • No comprimento de contacto entre duas paredes;
    • No coeficiente em algumas pontes térmicas, por exemplo pavimentos em contacto com o terreno e fachada com pavimentos intermédios;
    • Consideração de ponte térmica linear de fachada com varanda. O desenvolvimento da varanda, obtém-se através da largura do envidraçado somado de um metro, isto sempre que o envidraçado tem uma altura superior a 1.8 metros.
    • Consideração de paredes em contacto com o pavimento.
  • Melhoria no cálculo do factor solar Sv em função da cor de acordo com a tipologia e protecções do envidraçado.
  • Consideração automática do cumprimento da norma NP 1037-1 em função da existência de aparelhos de queima a gás.
  • Melhoria geral no cálculo do factor de obstrução. Considera-se o factor de obstrução, tendo em conta que temos um edifício em zona urbana, da qual não conhecemos os sombreamentos no horizonte e que não existem sombreamentos verticais e horizontais.
  • Correcção dos arredondamentos na duração da estação de aquecimento.
  • Alteração da designação da orientação Oeste para “W”.
  • Correcção do cálculo do consumo médio diário de A.Q.S. em função da tipologia da fracção. Conforme o número quartos obtém-se o número de habitantes, a cada um é atribuído um caudal de 40 litros, somados obtém-se o caudal para a fracção.
  • Alteração do valor por defeito da contribuição de sistemas solares de preparação de A.Q.S. (Esolar).
  • Não consideração de requisitos máximos de factor solar quando estes estão orientados a Norte.
  • Correcção genérica dos valores finais resultantes do cálculo dos ganhos solares.
  • Consulte Advertências RCCTE.
Saber mais
  • 2007.1.g
Saber mais
  • 2007.1.g
Saber mais
  • 2007.1.g
  • Foi revista a orientação e a posição dos débitos nos desenhos.
Saber mais
  • 2007.1.g

A partir da versão 2007.1, os programas da CYPE Ingenieros que importam ficheiros de desenho (CYPECAD, Metal 3D, Arquimedes, Infraestruturas urbanas, Instalações de edifícios, Cypelec e Passagens Inferiores) poderão ler ficheiros de desenho no formato DWF de Autodesk®.

DWF é o acrónimo inglês de Design Web Format™. Trata-se de um formato de arquivo aberto e seguro que a Autodesk® desenvolveu especificamente para compartir dados de desenho de engenharia. Os ficheiros DWF são muito mais pequenos e rápidos de transmitir que os desenhos CAD habituais. Os ficheiros DWF não substituem os formatos CAD nativos como DWG nem permitem editar os dados dentro do ficheiro.

Saber mais
  • 2007.1.a

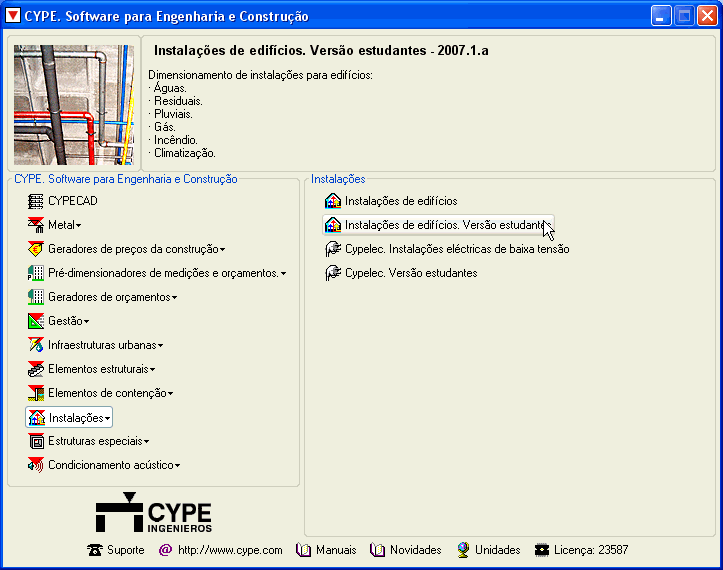

A versão 2007.1 dos programas da CYPE Ingenieros inclui uma versão de livre acesso do programa Instalações de edifícios, Instalações de edifícios Versão estudantes.

Esta versão de Instalações de edifícios dispõe das mesmas ferramentas que a versão completa, mas com uma série de limitações relacionadas com a superfície ocupada pela instalação e com a distribuição de pisos do edifício onde se encontra.

  • Limitação de superfície

    O rectângulo envolvente da projecção num plano horizontal da instalação (incluído qualquer elemento que a componha) não pode superar 70 m2.
  • Limitações de pisos

    O edifício onde se encontra a instalação pode ter como máximo uma cave, dois pisos sobre rasante e cobertura.
Saber mais
  • 2007.1.a

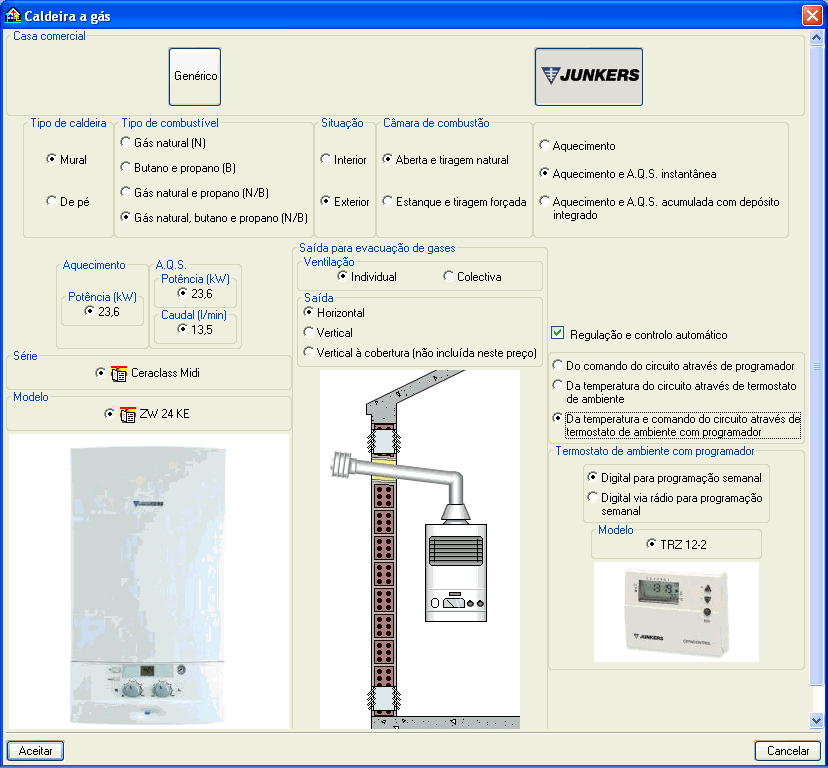

Caldeiras a gás

A versão 2007.1 permite seleccionar caldeiras a gás para o cálculo e dimensionamento de uma instalação de aquecimento de um edifício.

Saber mais
  • 2007.1.a

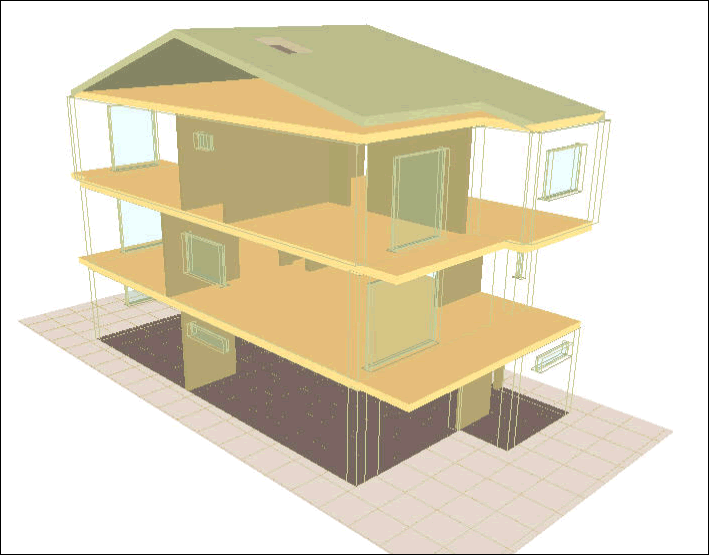

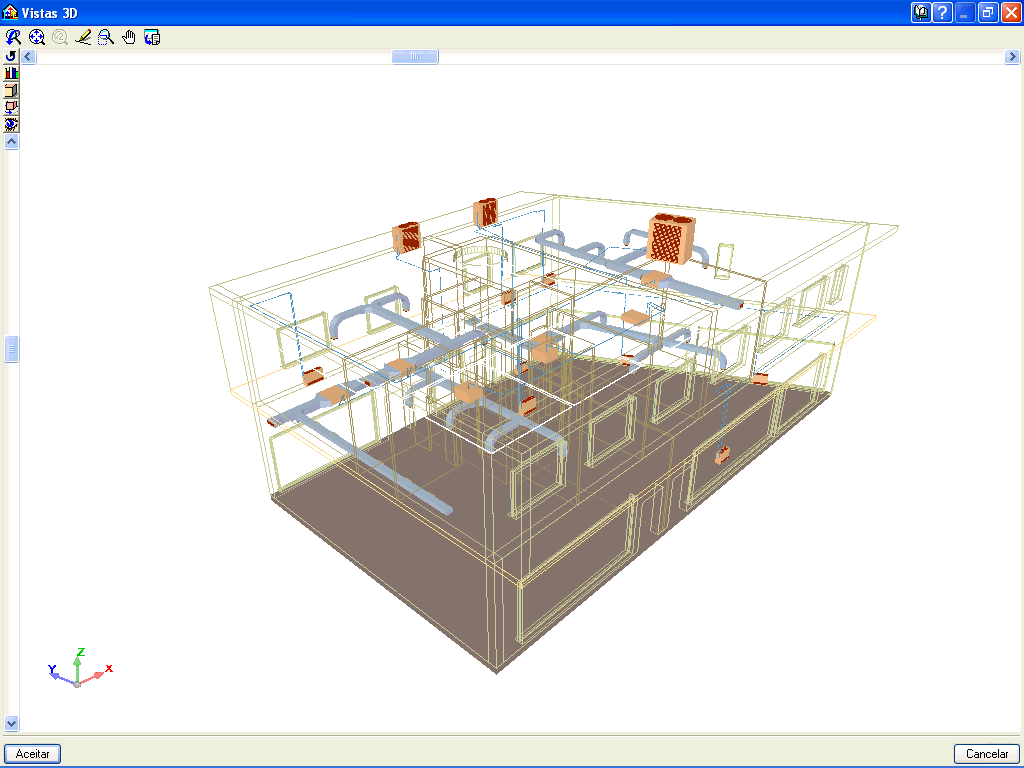

A vista 3D da estrutura pode visualizar-se em perspectiva cónica ou isométrica.

A mudança de perspectiva é possível utilizando os botões  e que aparecem alternadamente na parte superior esquerda da janela Vista 3D.
Implementou-se a possibilidade de mover-se por dentro da estrutura com total liberdade quando se está a visualizar uma perspectiva cónica. Dado que com o botão  pode tornar transparente ou opaco qualquer elemento construtivo ou da instalação, é fácil a visualização de elementos ocultos.

Acrescentou-se um botão de ajuda na parte superior  no qual se explica com mais pormenor o funcionamento das novas implementações na vista 3D.

Saber mais
  • 2007.1.a
