CYPECAD MEP

Novas ferramentas na linha de estado

Na linha de estado do programa situada na parte superior da janela de trabalho implementou-se uma série de ferramentas  que facilitam a introdução da geometria de todas as instalações.

Forçar cursor

Activando esta opção força-se o movimento do cursor ao intervalo de pontos definido na opção Incrementos ignorando os rastreios.

Repetir última selecção

Esta opção só está activa para outros programas da CYPE Ingenieros, os quais têm o mesmo ambiente, como por exemplo a versão beta do novo Metal 3D que se fornece nesta versão 2007.

Referências a objectos

Como nas capturas a um ficheiro DXF/DWG, esta opção permite a activação das capturas sobre os objectos do programa (nós, tubagens, elementos, colunas…). Também se podem configurar os rastreios, por exemplo, com a casa Prolongamento activada capturar-se-á o prolongamento de uma barra quando se aproxime dela com o cursor, desenhando-se uma linha descontínua.

Configuração

Este botão mostra um quadro de diálogo com diferentes tarefas onde se pode configurar o cursor de captura, os saltos e as cotas.

  • Cursor de captura

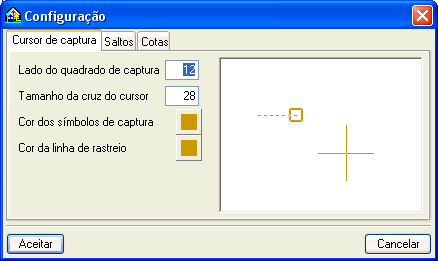

    Pode definir-se a cor e o tamanho dos símbolos de capturas e do cursor.
  • Saltos

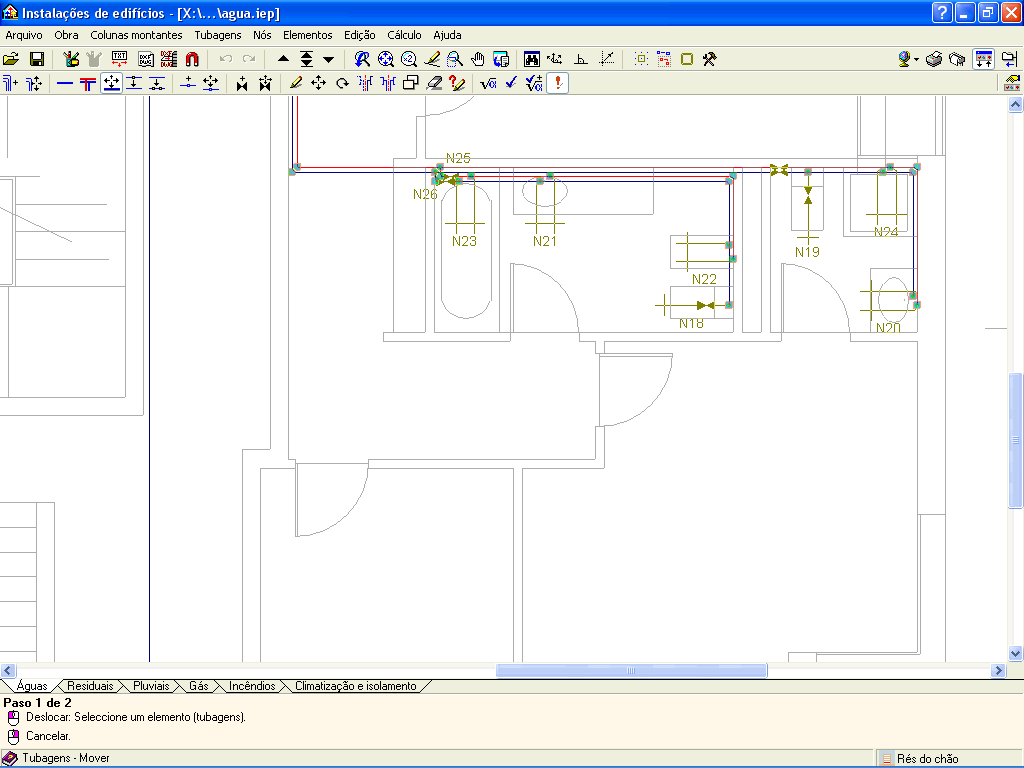

    Quando se introduz uma mudança de direcção numa rede de tubagens ou numa canalização (em todos os módulos de Instalações de edifícios), o programa desenha uma curva automaticamente. O ponto onde se intersectam as duas tangentes nos extremos desta curva representa-se com um quadrado, que se pode seleccionar para deslocar a rede

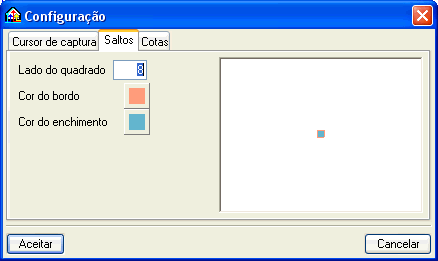

    O tamanho e a cor do contorno e do preenchimento deste quadrado podem ser configurados na tarefa Saltos.
  • Cotas

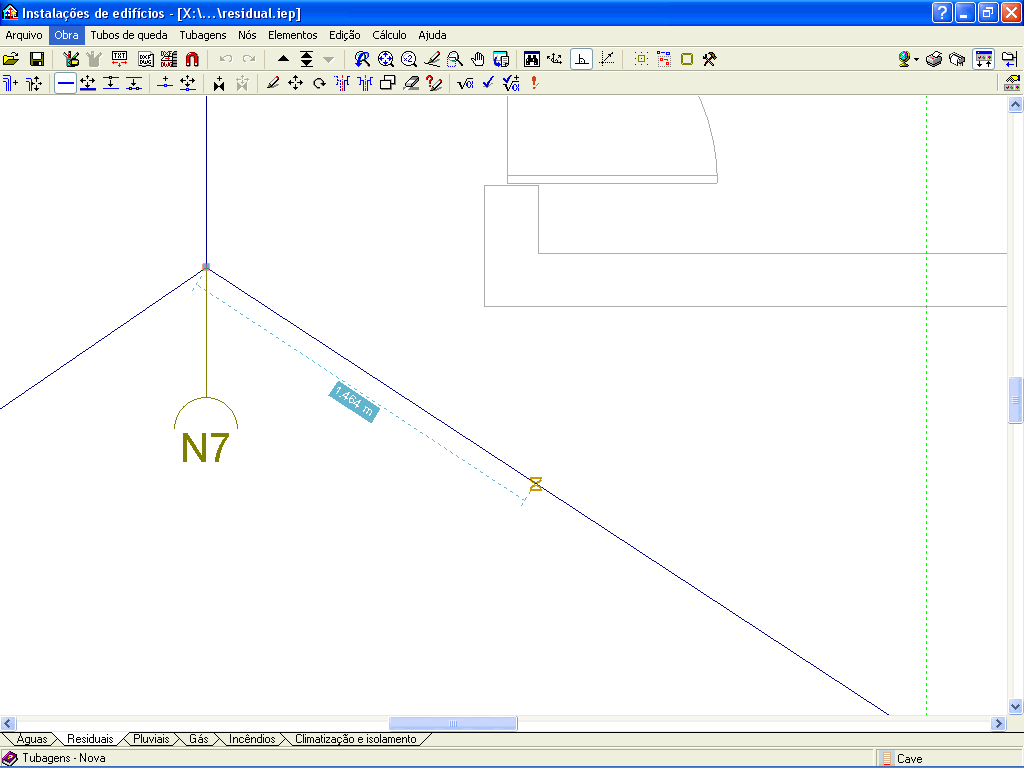

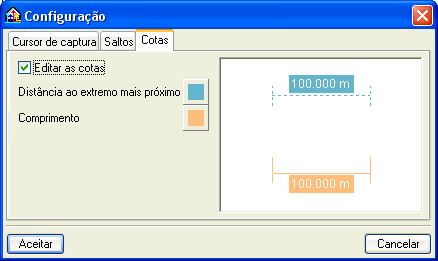

    Nesta tarefa, com a opção Editar as cotas, pode activar o pedido de confirmação de cotas quando se introduz algum elemento.

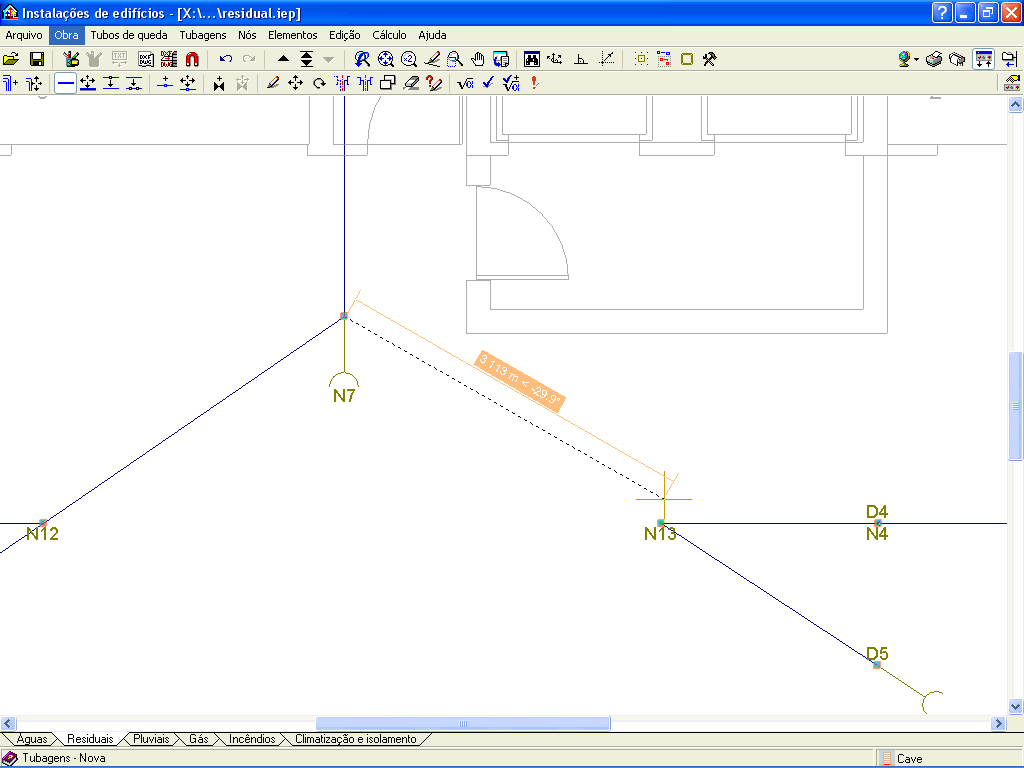

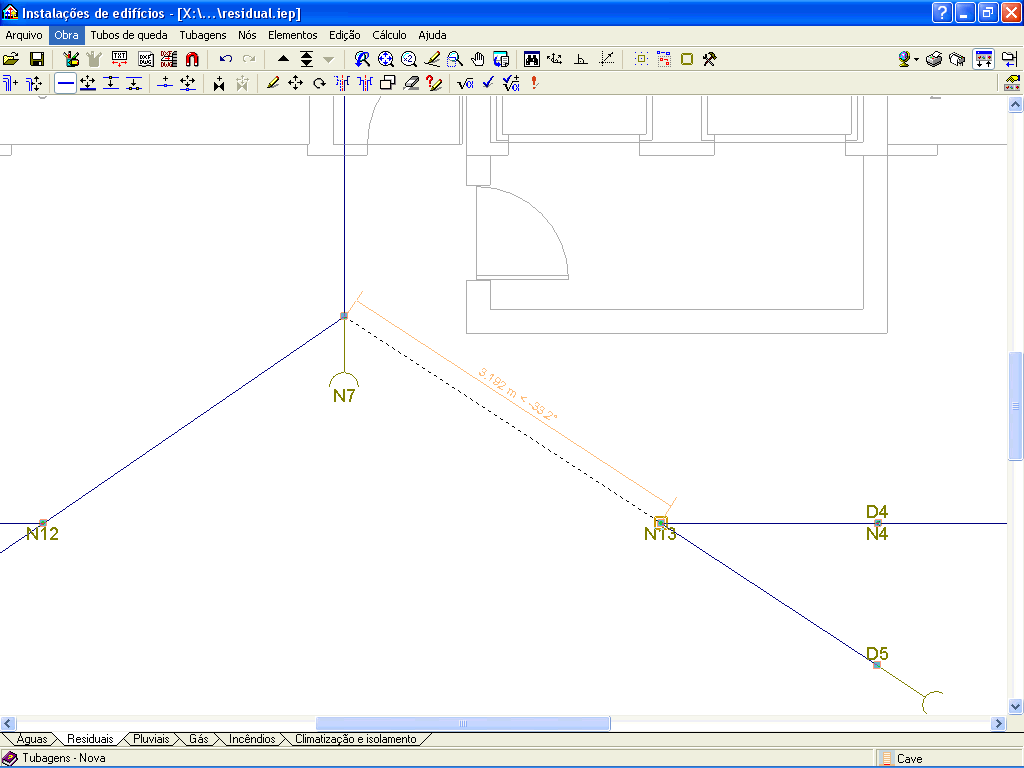

Se a opção Editar as cotas estiver activada durante a introdução de uma canalização ou qualquer elemento desta, o programa mostrará, com o fundo da cor seleccionada, o comprimento e o ângulo em relação ao ponto anterior. No caso de ser um ponto não definido, quando se prime o segundo ponto com o rato mostra-se um diálogo no qual se pede a confirmação desses dados, ao mesmo tempo que permite a sua modificação.

Para isso, na parte superior do diálogo há uma série de botões, com os quais se podem definir outros dados, por exemplo, é possível introduzir a distância em X e em Y, em vez de comprimento e ângulo.

Os restantes botões não estão activos nos módulos do programa Instalações de edifícios, mas estão noutros programas de CYPE Ingenieros que utilizam o mesmo ambiente.
No caso de capturar uma canalização existente, o programa solicitará a distância desde o nó mais próximo ao ponto capturado da barra.

Se deslocando o cursor durante a introdução de uma canalização ou elemento, se captura um ponto conhecido ou ponto que coincide com uma das capturas activadas no diálogo Referências a objectos, elimina-se a cor de fundo, o que indica que não se pedirá cota alguma, dado que as coordenadas do ponto já estão definidas. Isto também acontecerá se a opção Editar as cotas estiver desactivada.

Instruções de ajuda durante a introdução de dados

Na parte inferior do ecrã há uma nova linha de ajuda na qual se pode ver o ícone  seguido do nome da obra ou da última opção de menu utilizada. Se premir este ícone, abre-se uma secção na qual se dão instruções para utilizar a opção de menu seleccionada.

Como grande novidade, surge o programa Projecto Térmico, baseado no novo RCCTE (Decreto-Lei n.º80/2006). O utilizador define a arquitectura e a orientação do edifício, define as paredes, lajes e aberturas. Automaticamente o programa faz a medição dos mesmos segundo a orientação dada pelo utilizador.

De seguida, define-se os compartimentos para o programa saber qual a utilização que estes vão ter. O programa associa os parâmetros de cálculo aos dados introduzidos sem necessidade de intervenção do utilizador. No final obtém-se listagens justificativas do cálculo segundo o regulamento.

Arquitectura

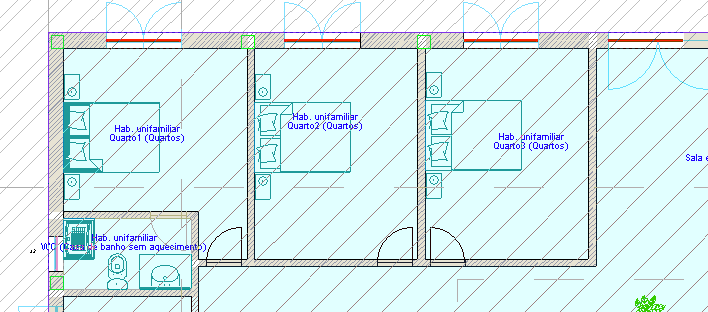

Definição da arquitectura do edifício, com ou sem auxilio de uma máscara DXF, DWG ou DWF.

Orientação

O utilizador define a orientação do edifício com dois simples cliques, o que fará com que seja reconhecido automaticamente a orientação das paredes, janelas, etc…

Medição automática

Rentabilidade em termos de tempo devido à medição automática de paredes, muros e envidraçados efectuada pelo programa.
Para além disso, consideração automática de diversos parâmetros regulamentares.

Definição dos elementos

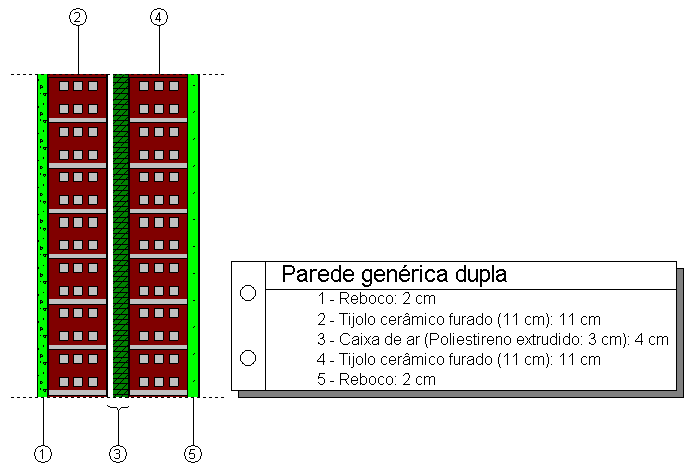

A definição das paredes é feita por camadas, podendo ser guardadas para utilização posterior noutros projectos.

Definição de lajes maciças, aligeiradas ou fungiformes indicando as características necessárias.

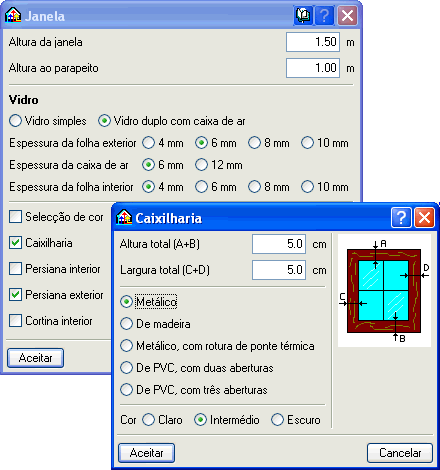

Definição de aberturas que podem ser portas, janelas e clarabóias.

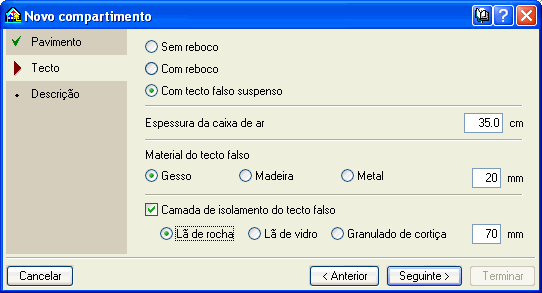

Definição de compartimentos (pavimentos e tectos).

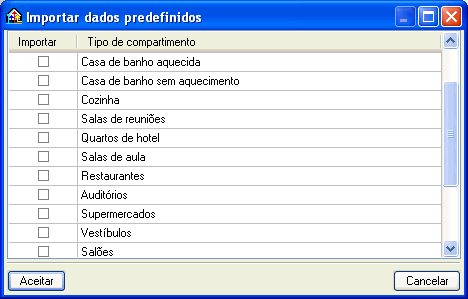

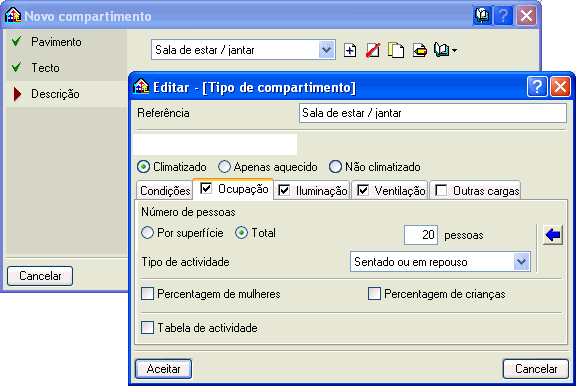

Associação dos compartimentos à respectiva utilização (quartos, salas, locais não climatizados, etc.). Como também a possibilidade de importação de compartimentos predefinidos.

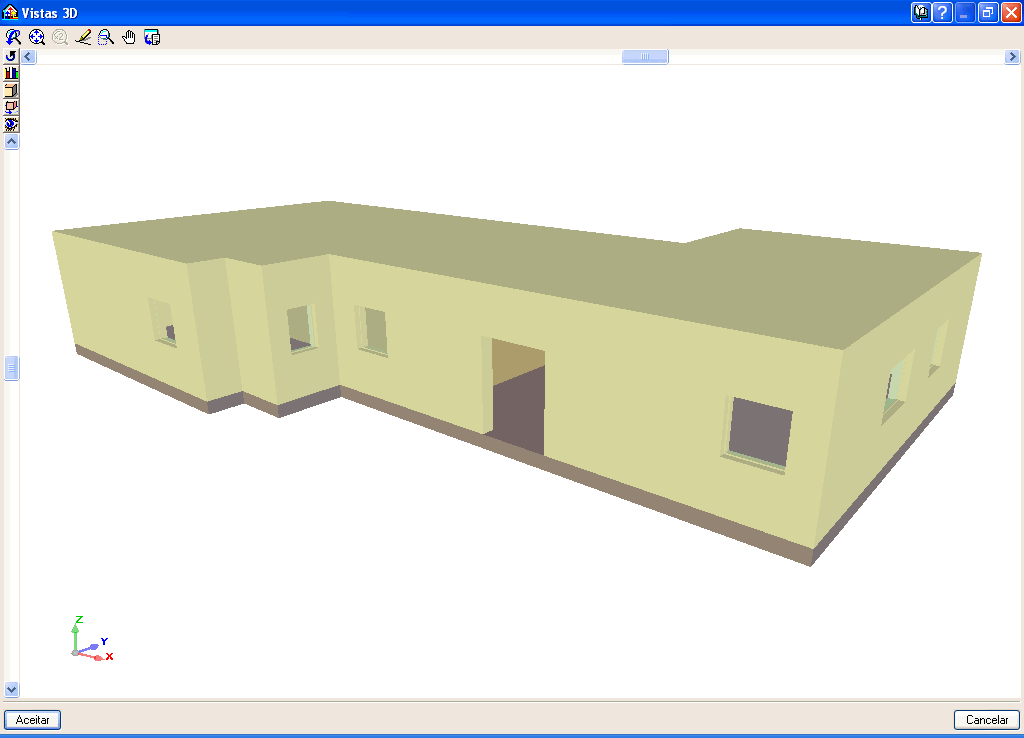

Vista 3D

Visualização das obras em 3D.

Listagens

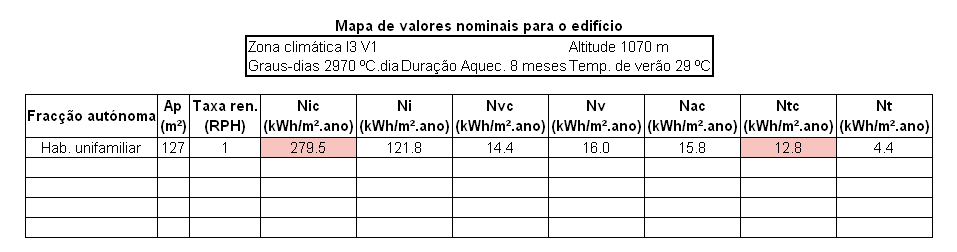

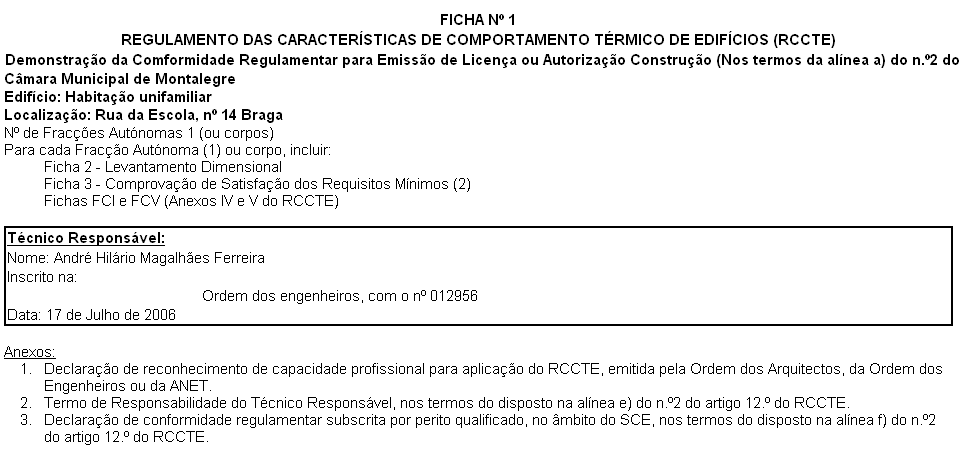

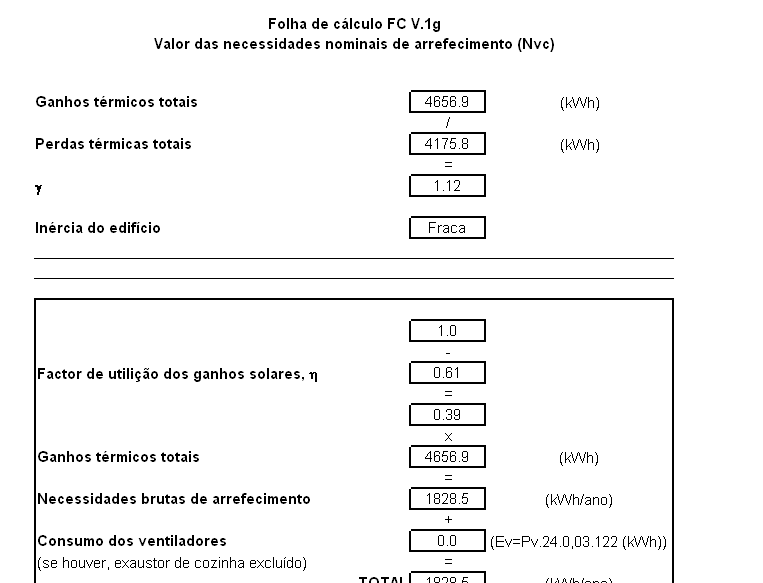

Emissão de listagens personalizadas de acordo com o regulamento.

  • Tubagens em polietileno Dowlex com alma de alumínio (Pert-Al-Pert).
  • Condutas flexíveis.
  • Unidades de tratamento de ar (UTA´s) da casa comercial Ciatesa.
  • Introdução de sistema de aquecimento por radiadores (caldeira eléctrica e a gasóleo).
  • Difusores da casa comercial Trox.
  • Alteração na definição da orientação do sentido do débito ou misturadora. (Águas), ou boca de limpeza (Residuais e Pluviais), ou potências (Gás), ou boca de incêndio (Incêndios).
  • Alteração da filosofia na criação e união das plantas.
  • Existem alterações ao nível de aumento de qualidade gráfica nas janelas Plantas/Grupos, Copiar grupo, Edição de nós e desenhos.
  • Alteração da filosofia ao se pretender criar um nó, utilizando agora o novo comando Tubagens > Cortar.

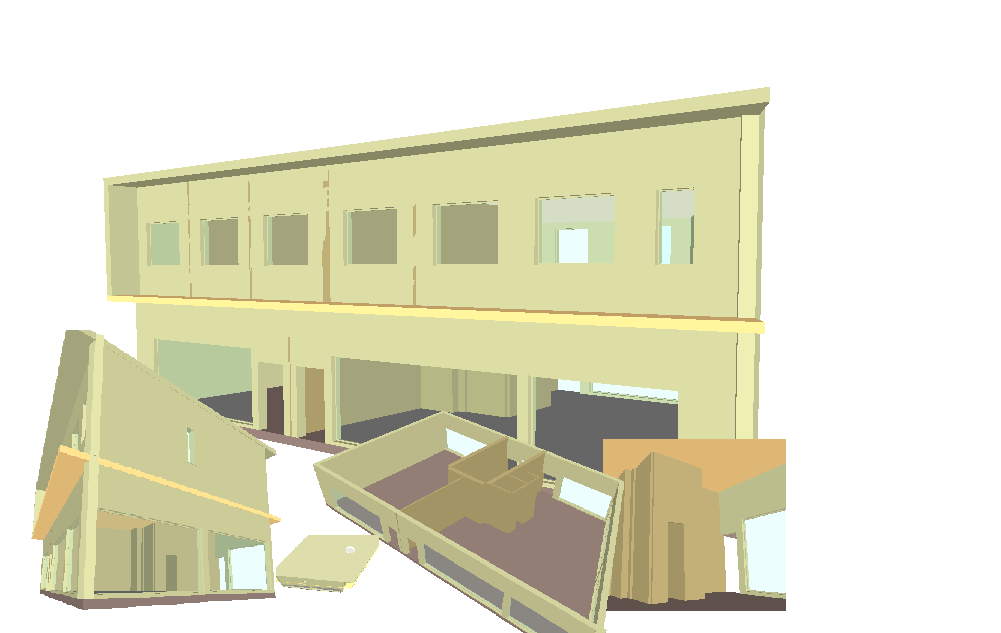

  • Como novidade, possibilidade de se desenhar em conjunto a Vista 3D de todas as instalações.
  • Está corrigido o problema que surgia ao abrir determinadas obras de versões anteriores.
  • Para tubagens de água implementa-se a distribuição para quatro tubos e incluem-se os correspondentes fancoils que pertencem a este sistema de distribuição.
  • Seleccionam-se as bombas de circulação tendo em conta o caudal e a pressão solicitados. Desta forma, garante-se que o modelo da bomba disposto é adequado.
  • Para os colectores foi implementado o dimensionamento e foram incluídos os capítulos correspondentes à medição e orçamento.
  • Verifica-se que cada grupo de equipamentos alimenta um único conjunto de compartimentos, verificando-se que a potência requerida é suficiente.
  • Foi melhorado o agrupamento dos distintos elementos da obra ao gerar a medição e o orçamento (por compartimento, por conjunto de compartimentos e por planta).
  • O programa permite omitir a verificação de renovação de ar para o caso de compartimentos em que renovação se faça de forma manual abrindo e fechando janelas.
  • No módulo Residuais, o programa já faz a verificação do diâmetro mínimo no colector referente ao artigo 247º.

Separação de layers

Nos desenhos, criou-se uma layer para o material e outra para o diâmetro.

Importação de ficheiros de desenho em formato JPEG, JPG, BMP, WMF, EMF e PCX

É possível importar ficheiros de desenho em formato JPEG, JPG, BMP, WMF, EMF e PCX, para além dos formatos DXF e DWG, a partir de qualquer dos programas de Instalações de Edifícios.

Possibilidade de modificar a origem

Pode-se modificar a origem e a escala de qualquer ficheiro de desenho importado independentemente do formato que tenha.

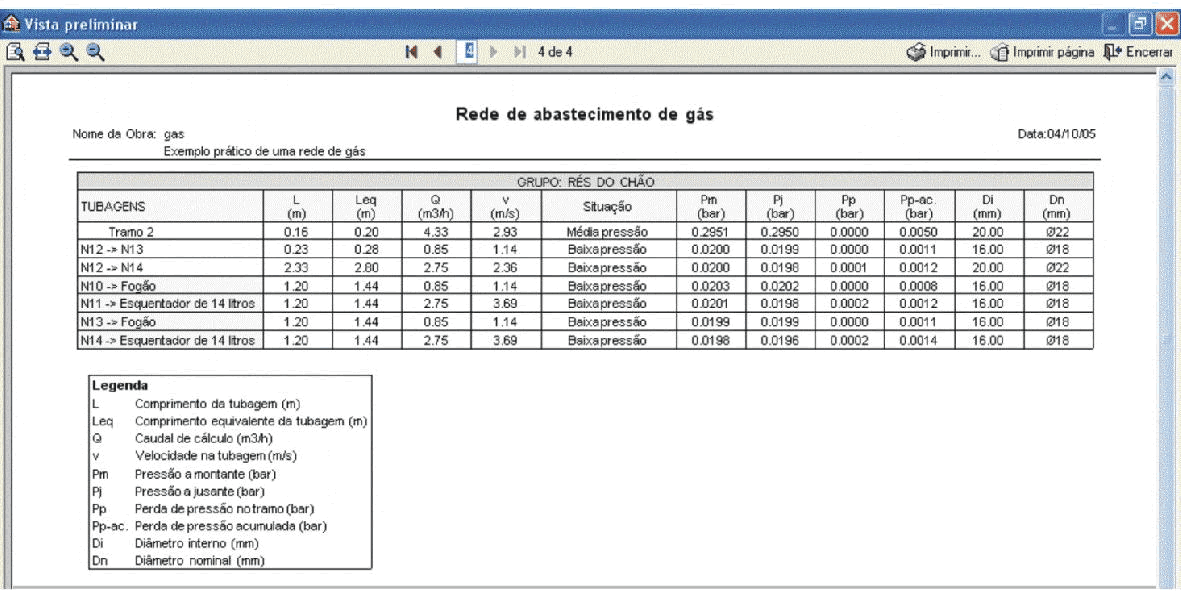

O programa permite imprimir uma listagem constituída por um quadro resumo, permitindo uma leitura simplificada dos resultados de cálculo e dimensionamentos da rede.

Nos desenhos, a layer da água fria vem com a cor azul.

Os resultados obtêm-se através de listagens completas que se podem exportar para os formatos mais habituais (TXT, HTML, PDF e RTF). Portanto, o projectista poderá usá-los na memória de cálculo do projecto.Dispõe de uma potente ferramenta de geração de desenhos através da qual poderá obter todos os desenhos que necessite com a configuração que deseje.

O módulo integra os dados e resultados de cálculo de cargas térmicas com a instalação de climatização. Em primeiro lugar, obtém-se a carga térmica de verão, a carga térmica de aquecimento e o caudal necessário de ventilação de cada compartimento de cálculo de cargas térmicas. Seguidamente, o programa compara as cargas térmicas de arrefecimento e de aquecimento com a potência real produzida pelos fan-coils.

No caso de existirem vários fan-coils num compartimento, o programa realizará a soma da potência de cada um deles e compara-a com o cálculo anterior.

Reparte-se o caudal necessário de ventilação para cada um dos compartimentos a cada fan-coil com tomada de ar exterior. O programa compara o caudal de ventilação necessário para um compartimento com o caudal de ar exterior proporcionado pelos fan-coils.

Deste modo o projectista obtém maior segurança ao dimensionar a instalação.

O módulo permite realizar uma cómoda selecção de fan-coils para a instalação de climatização, tendo em conta as suas características reais e baseando-se nos catálogos de marcas líderes no sector da climatização. Todos os equipamentos se seleccionam com as características reais em função das condições que deseje o projectista e do catálogo de fabricante, dispondo-se deste último para consulta.

Os fan-coils dispõem-se na sua posição real segundo a sua tipologia: tecto, parede, tecto falso, chão, etc., tendo em conta as suas dimensões. O programa considera automaticamente a interacção com os elementos construtivos implicados (espessura das paredes, alturas das lajes, disposição do tecto falso, desníveis, etc.) para realizar um posicionamento real do fan-coil.

As conexões de tubagens e condutas realizam-se nas posições reais da ligação, incluindo para o caso de condutas, as dimensões da saída (fan-coils com distribuição por condutas) e entrada de ar. Isto permite realizar um cálculo exacto dos comprimentos de tubagens e da pormenorização das condutas, assim como mostrar os fan-coils integrados na vista 3D real da instalação.
