Introdução
O CYPETHERM HYGRO é um programa concebido para verificar a existência de condensações superficiais e intersticiais em elementos construtivos.
Para isso, a aplicação realiza o cálculo do fator de resistência superficial interior tendo em conta a humidade superficial crítica e analisa as pressões de vapor e as temperaturas nas interfaces entre as camadas dos elementos construtivos, com base no comportamento higrotérmico dos materiais e produtos de construção, e de acordo com a metodologia de cálculo da norma ISO 13788:2012.
O cálculo da transmitância térmica realiza-se segundo a ISO 6946.
Fluxos de trabalho compatíveis com o programa
O CYPETHERM HYGRO permite a leitura das soluções construtivas contidas no projeto a partir do BIMserver.center. Atualmente, estas soluções podem ser definidas e partilhadas no projeto através da aplicação CYPE Construction Systems.
| Nota: |
|---|
| O CYPETHERM EPlus, tal como o CYPETHERM HYGRO, também inclui a verificação da existência de condensações superficiais e intersticiais segundo a norma ISO 13788. Portanto, não é necessário utilizar o CYPETHERM HYGRO se os elementos construtivos já foram definidos neste programa e estão a ser calculados com ele. |
Ambiente de trabalho

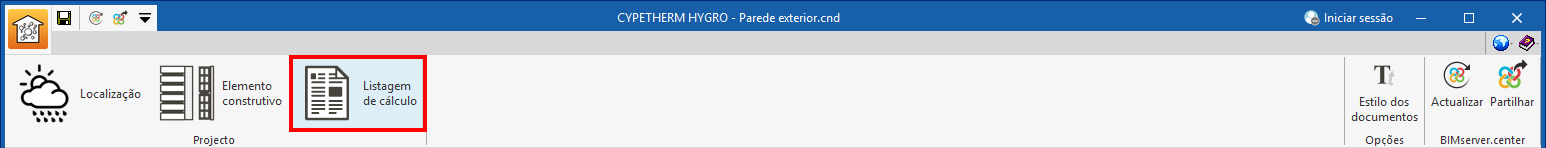

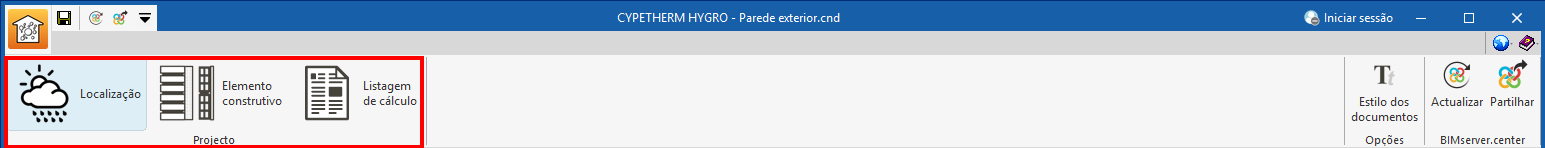

O ambiente de trabalho do CYPETHERM HYGRO apresenta três secções na parte superior esquerda: “Localização”, “Elemento construtivo” e “Listagem de cálculo”:
Em cada uma destas secções, a interface permite definir os parâmetros seguintes:

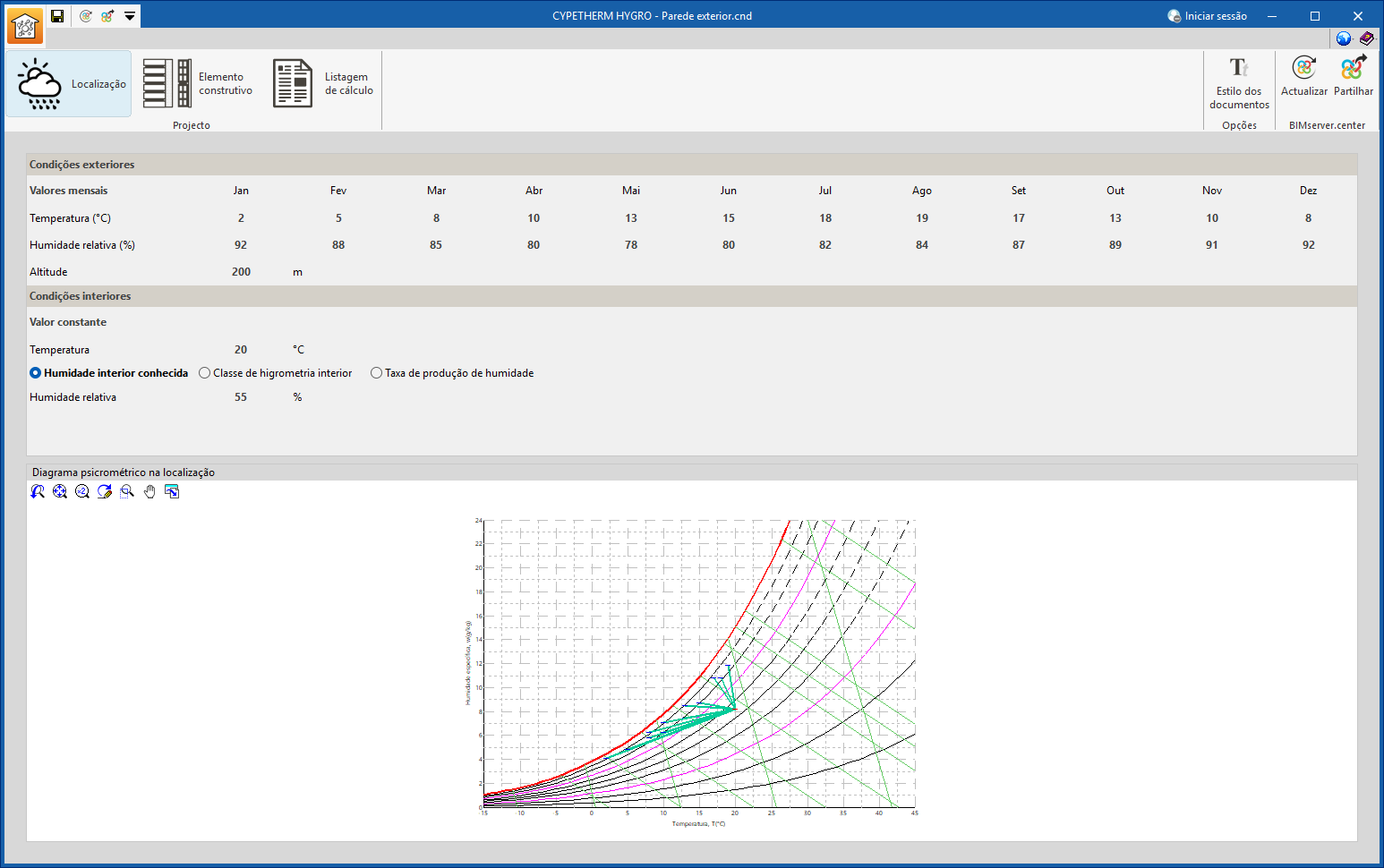

Localização
Esta secção define as condições climáticas exteriores e interiores para realizar um cálculo mensal ou anual. Apresenta igualmente um diagrama psicrométrico que indica os pontos de temperatura e humidade definidos.

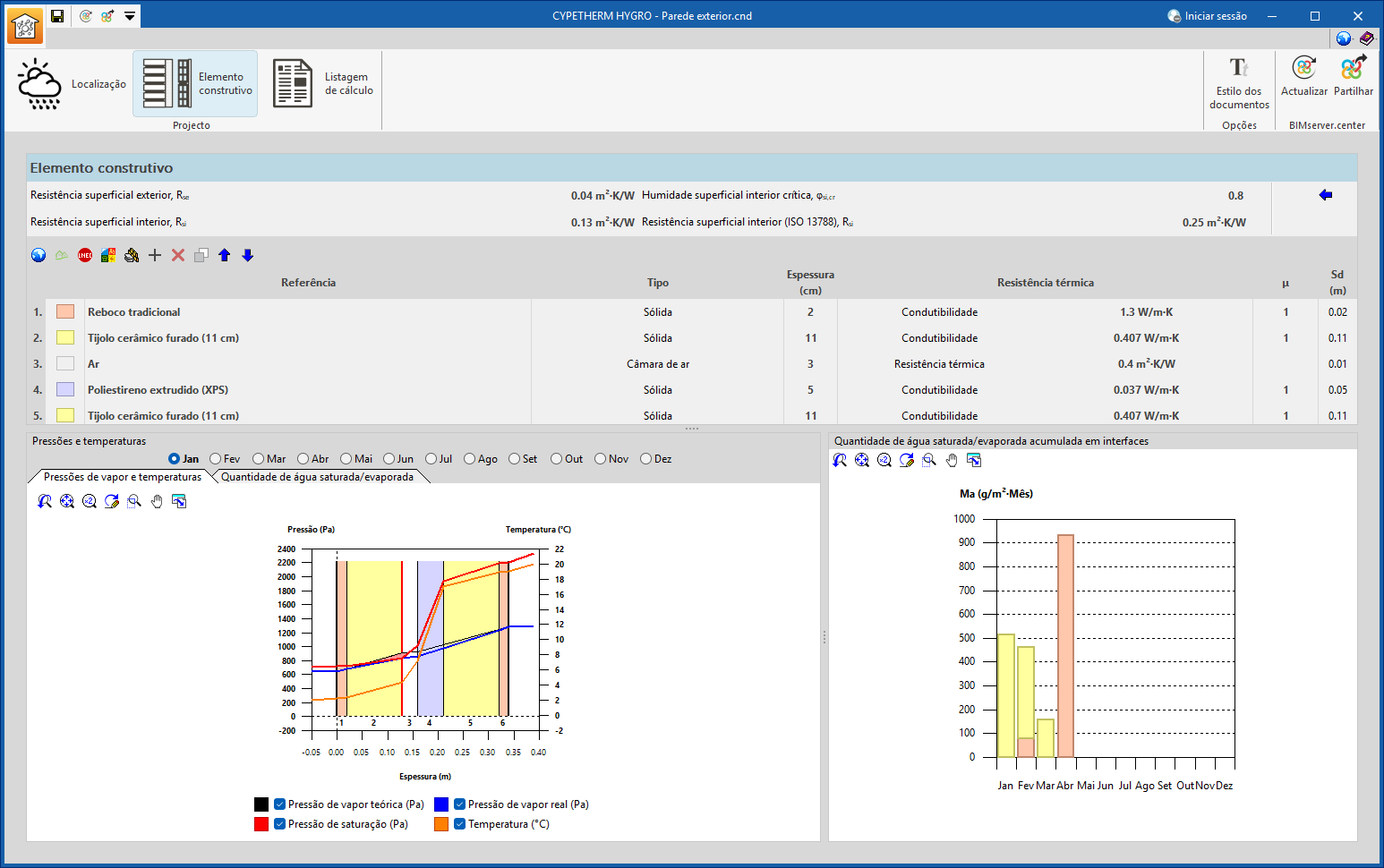

Elemento construtivo
Aqui definem-se as camadas do elemento construtivo a analisar. O programa apresenta simultaneamente um gráfico de pressões e temperaturas com as condições definidas, bem como um gráfico da quantidade de água saturada e evaporada, caso exista condensações intersticiais.
Listagem de cálculo
A partir desta secção, pode consultar, imprimir ou exportar a listagem dos resultados do cálculo.
Definição do elemento construtivo
A partir da secção “Elemento construtivo” da interface geral do programa, define-se o modelo do elemento construtivo que se pretende analisar, introduzindo as diferentes camadas que o formam. Nesta interface, é possível modificar a ordem das camadas de material ou as suas propriedades para reduzir ou evitar o aparecimento de condensações, e consultar os resultados imediatamente no ecrã.
Resistências superficiais e humidade superficial interior crítica
Na parte superior aparecem os seguintes dados:
- Resistência superficial exterior, Rse (m2·K/W)
- Resistência superficial interior, Rsi (m2·K/W)
- Humidade superficial interior crítica, φsi,cr
- Resistência superficial interior (ISO 13788), Rsi (m2·K/W)
Importação de dados segundo a disposição do elemento
É possível importar automaticamente os dados acima referidos de acordo com a disposição do elemento, que pode ser:
- Vertical
- Horizontal, com fluxo ascendente
- Horizontal, com fluxo descendente
Além disso, assinalando a opção correspondente, é possível indicar se “É uma parede interior em contacto com um espaço não habitável”.
É possível definir manualmente a humidade superficial interior crítica para o cálculo da condensação superficial ou selecionar uma das seguintes opções:
- Dimensionamento para prevenir o risco de formação de bolores
- Dimensionamento para prevenir a corrosão
Camadas de materiais
Na tabela central, são introduzidas as diferentes camadas de materiais que compõem o elemento construtivo, especificando os seguintes dados:
- Cor
- Referência
- Tipo (sólido/câmara de ar/barreira de vapor)
- Espessura (cm)
- Resistência térmica, definida pela sua "Resistência térmica" (m2·K/W) ou pela sua "Condutividade" (W/m·K)
- Fator de resistência à difusão do vapor de água, µ
- Espessura de ar equivalente, Sd (m)
Bibliotecas e catálogos de materiais
Todos estes dados podem ser importados utilizando as várias bibliotecas e catálogos de materiais disponíveis.
- EN ISO 10456:2012
- Materiais da biblioteca de HULC (Espanha)
- Materiais da biblioteca de LIDER (Espanha)
- BINAYATE (Marrocos)
- LNEC (Portugal)
- RT 2012 (França)
- UNI 10351 (Itália)
Importação de soluções construtivas do projeto do BIMserver.center
Para gerar as camadas de materiais, também é possível importar as “Soluções construtivas definidas no projeto”. Para isso, é utilizado o botão correspondente no lado direito do ecrã. Quando este botão é premido, aparece uma lista de todas as soluções construtivas disponíveis a partir da entrada do projeto. Uma vez selecionado o elemento, as camadas de materiais e as suas propriedades são automaticamente adicionadas.
Gráficos de pressões de vapor e temperaturas
Ao definir as camadas, na parte inferior é apresentado o gráfico “Pressões de vapor e temperaturas” para os diferentes períodos de cálculo. O cálculo da condensação intersticial permite a geração dos seguintes gráficos:
- Pressão de vapor teórica (Pa)
- Pressão de saturação (Pa)
- Pressão de vapor real (Pa)
- Temperatura (ºC)
Gráficos de água saturada/evaporada
Se existirem condensações intersticiais, o programa mostra um gráfico da “Quantidade de água saturada/evaporada” (g/m2.mês) para cada camada e período de análise. Mais à direita, no caso de um cálculo com valores mensais, aparece a “Quantidade de água saturada/evaporada acumulada nas interfaces” mês a mês.
Saída de resultados

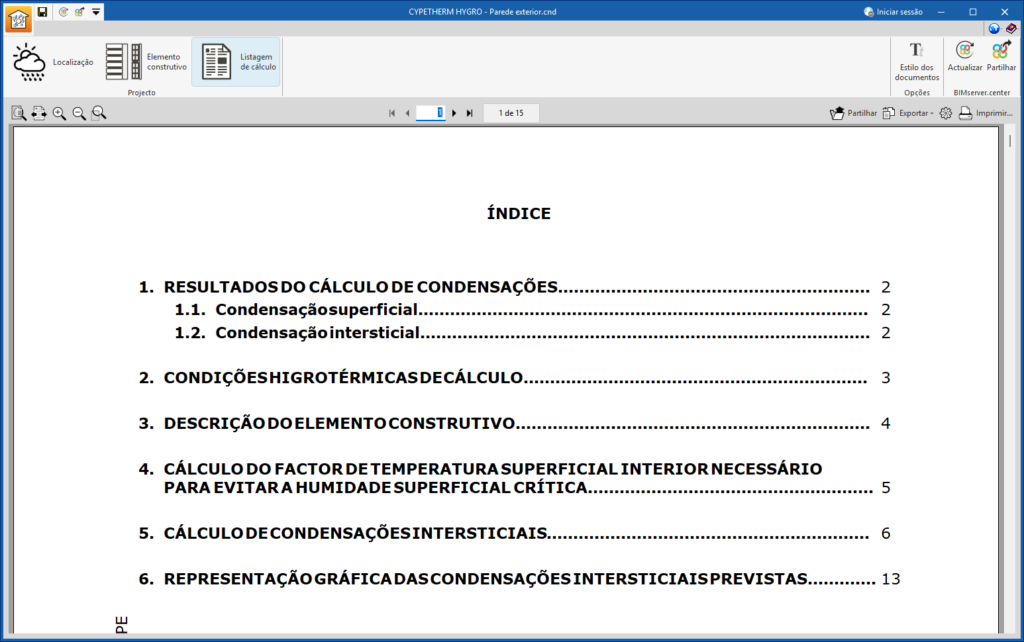

Listagem de cálculo

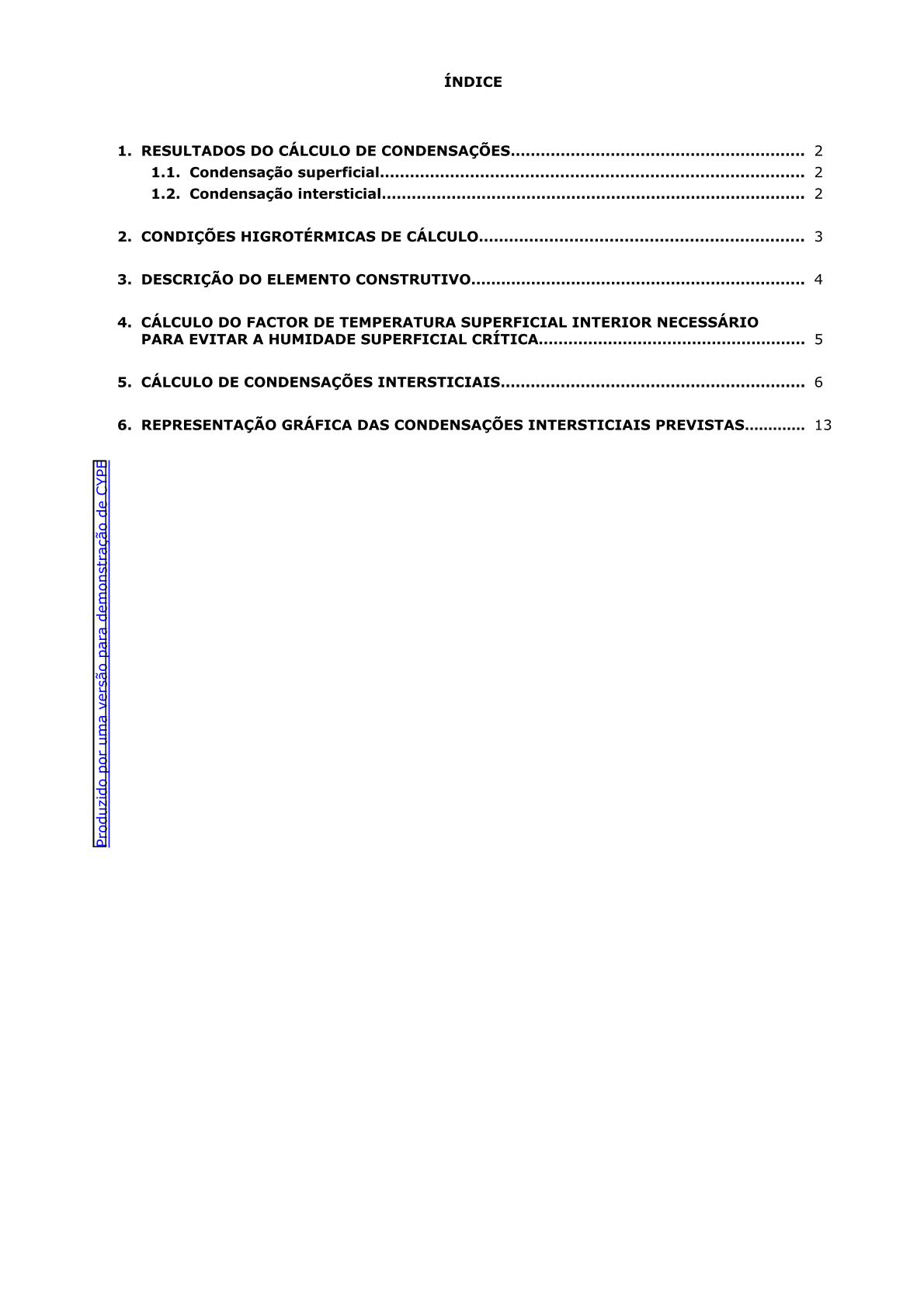

A partir da secção “Listagem de cálculo”, é possível imprimir ou exportar para vários formatos (texto, HTML, PDF, RTF, DOCX) um relatório com as seguintes informações:

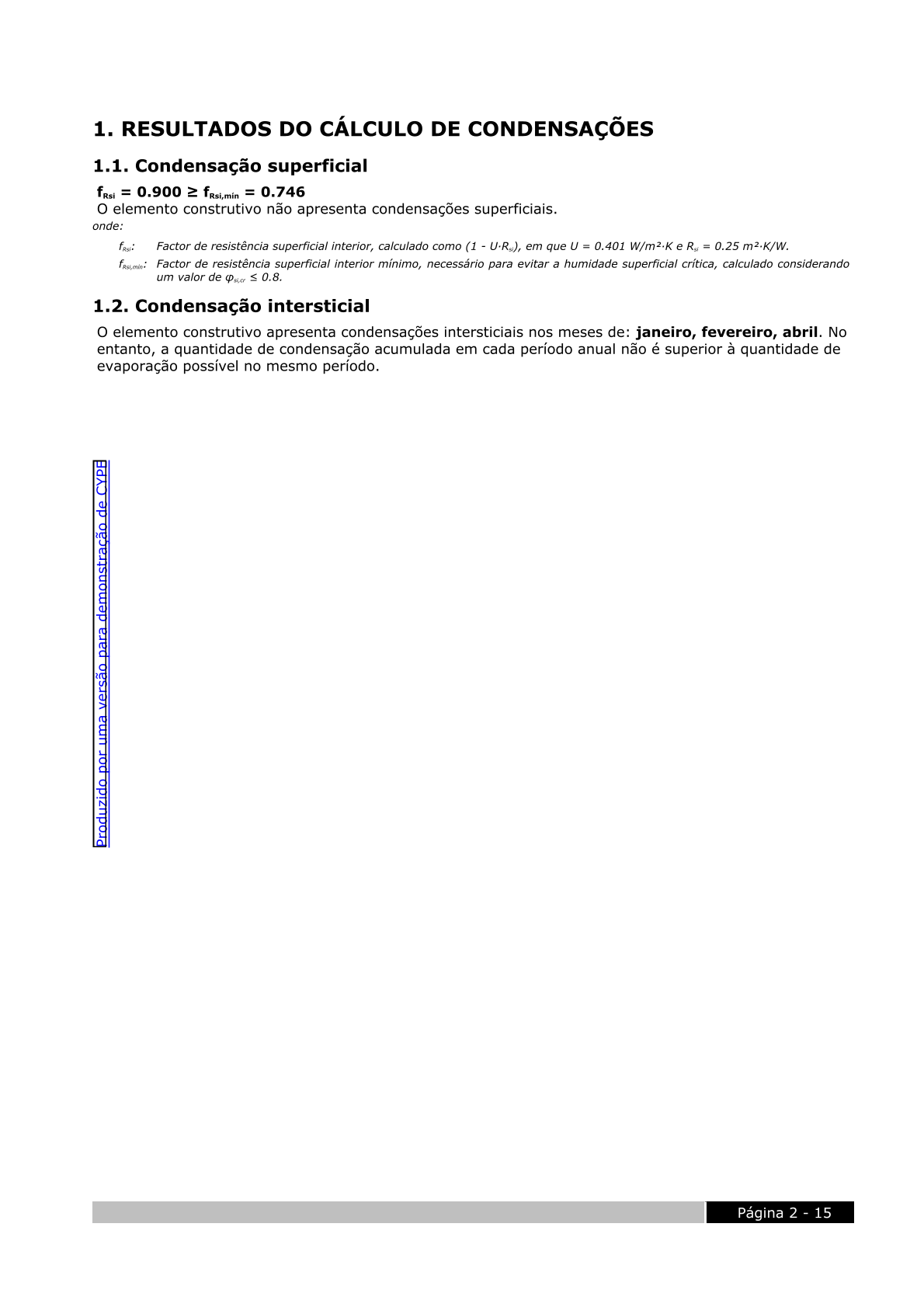

- Resultados do cálculo de condensações
- Condensação superficial
- Condensação intersticial

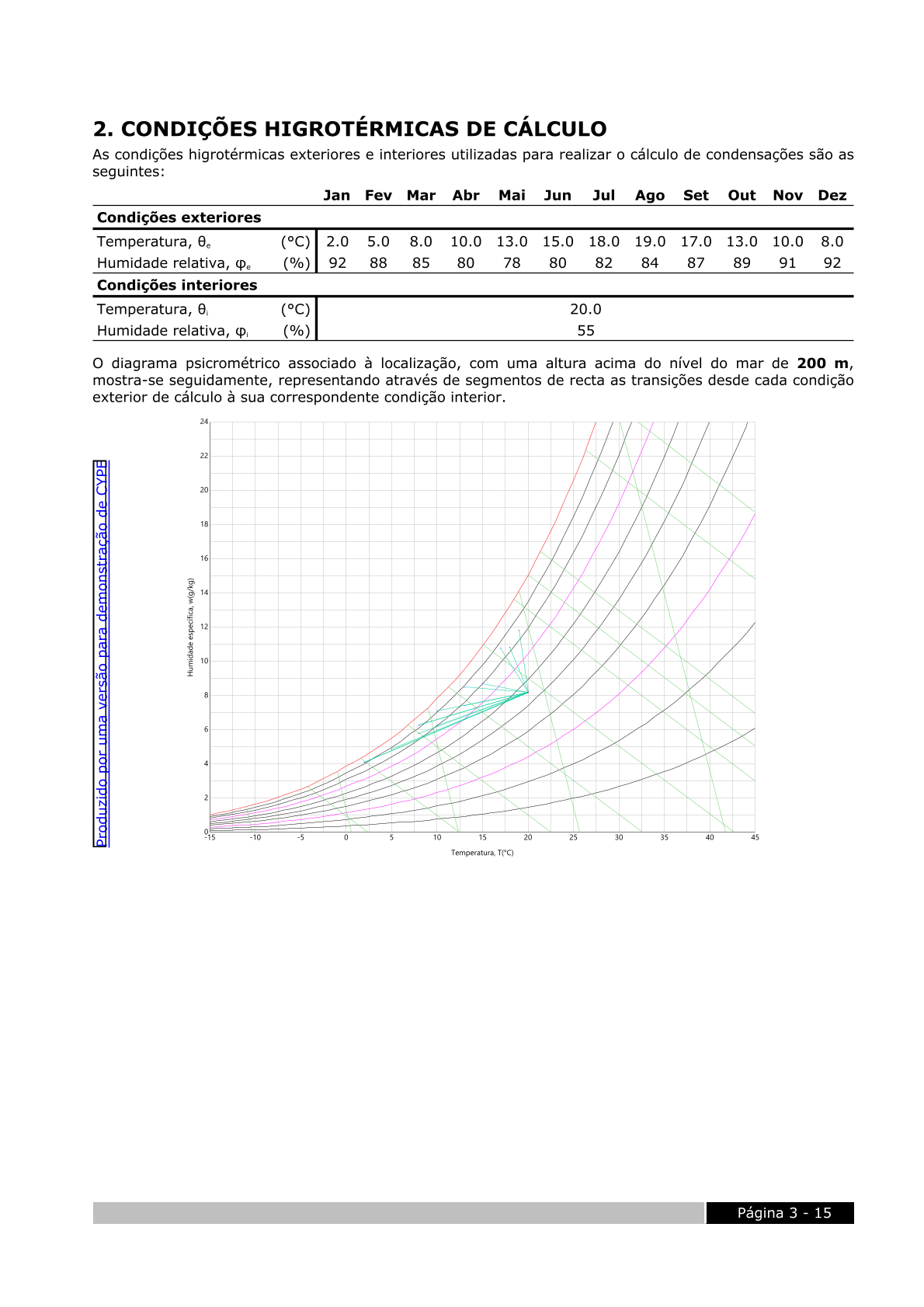

- Condições higrotérmicas de cálculo

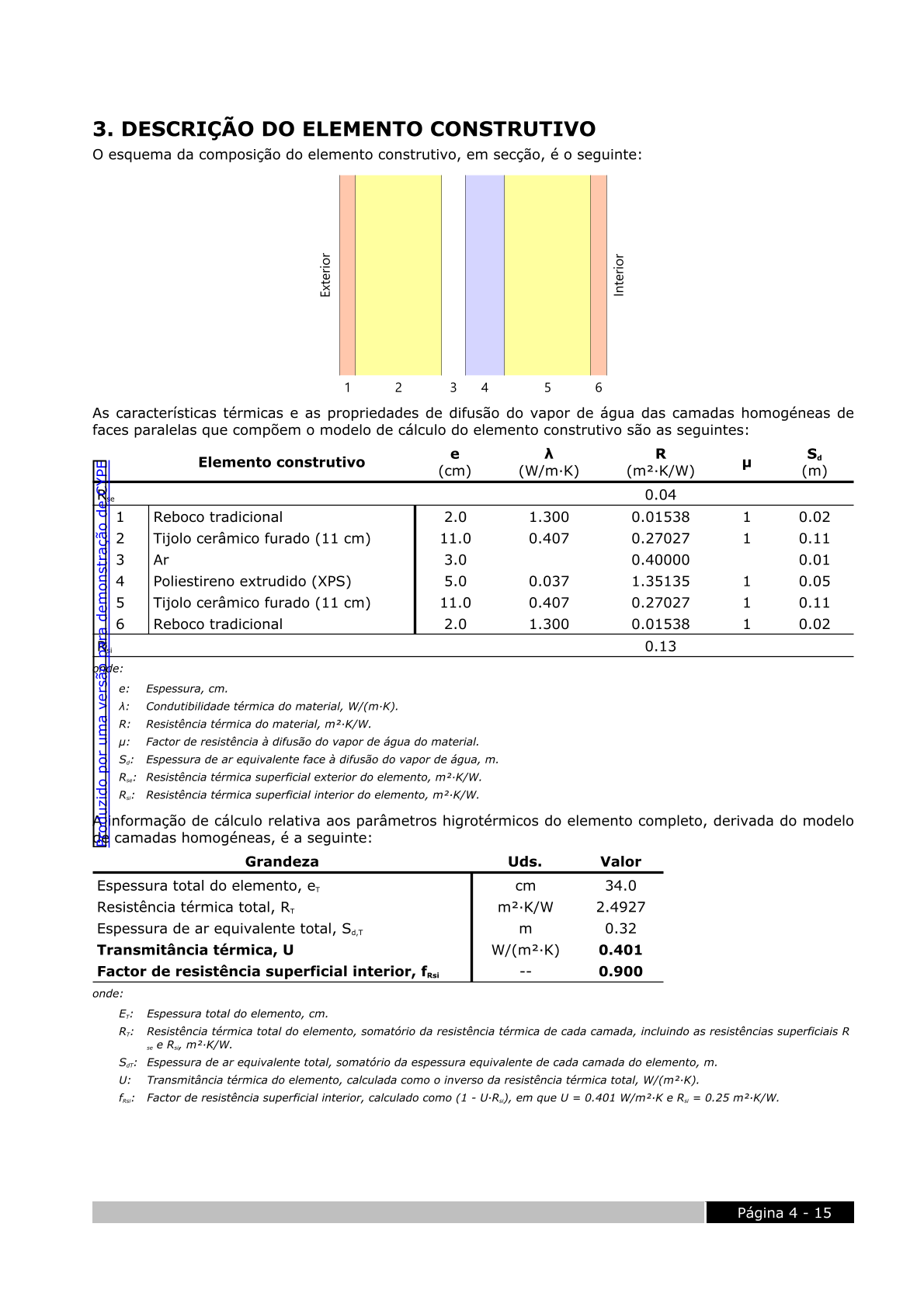

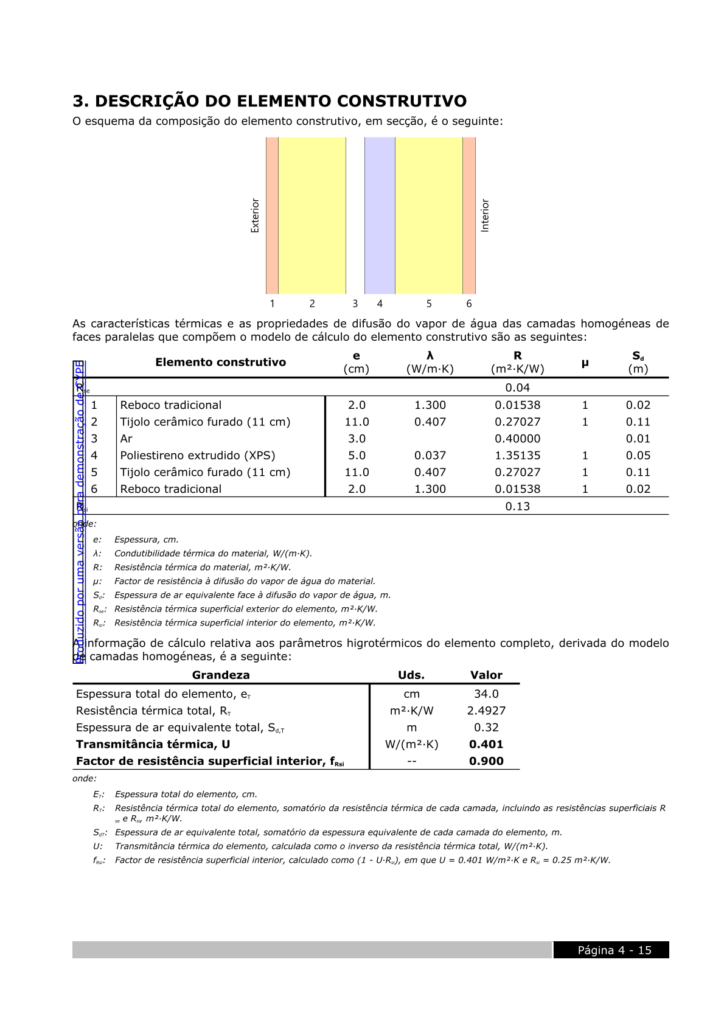

- Descrição do elemento construtivo
- Cálculo do fator de temperatura superficial interior necessário para evitar a humidade superficial crítica

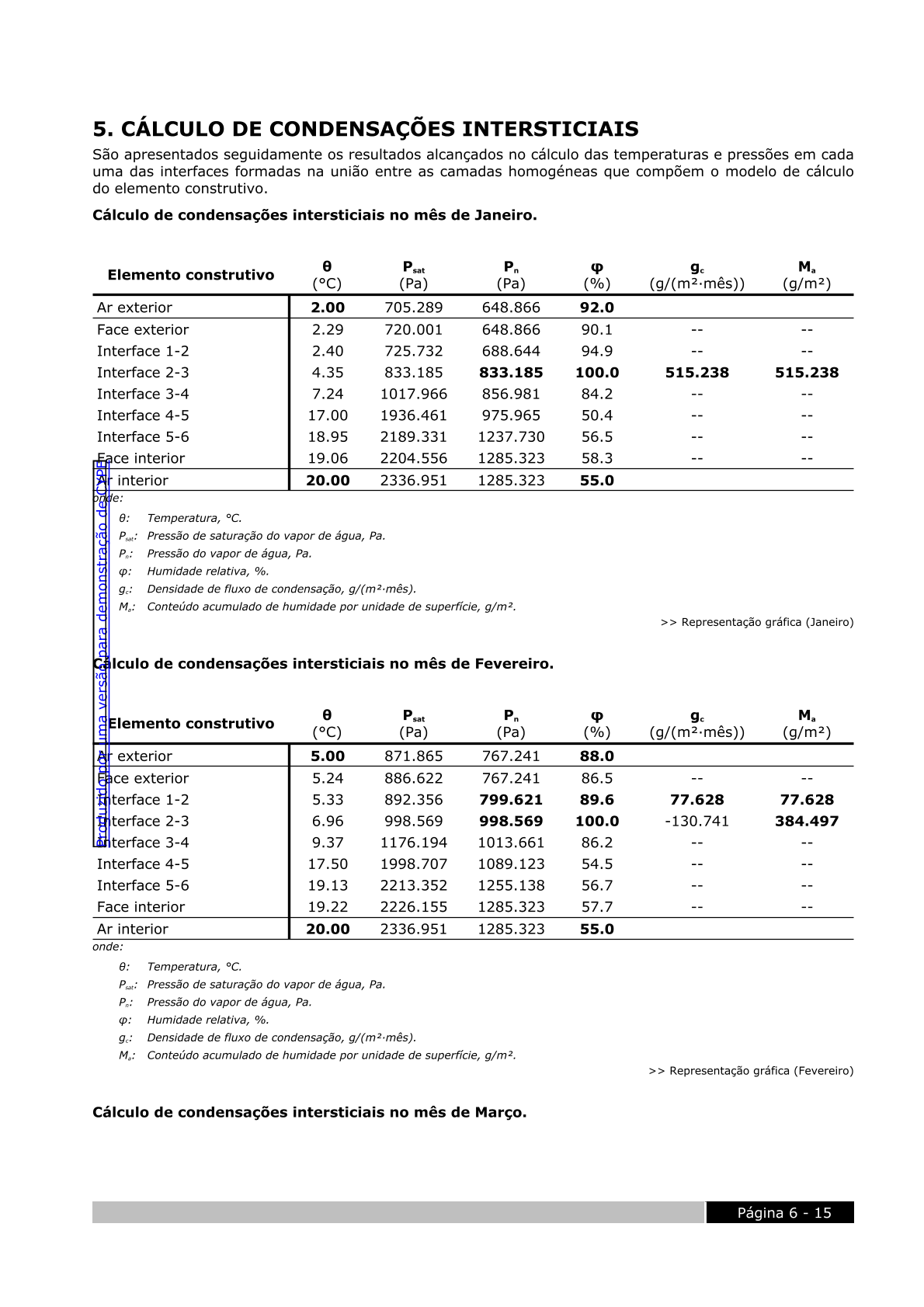

- Cálculo de condensações intersticiais

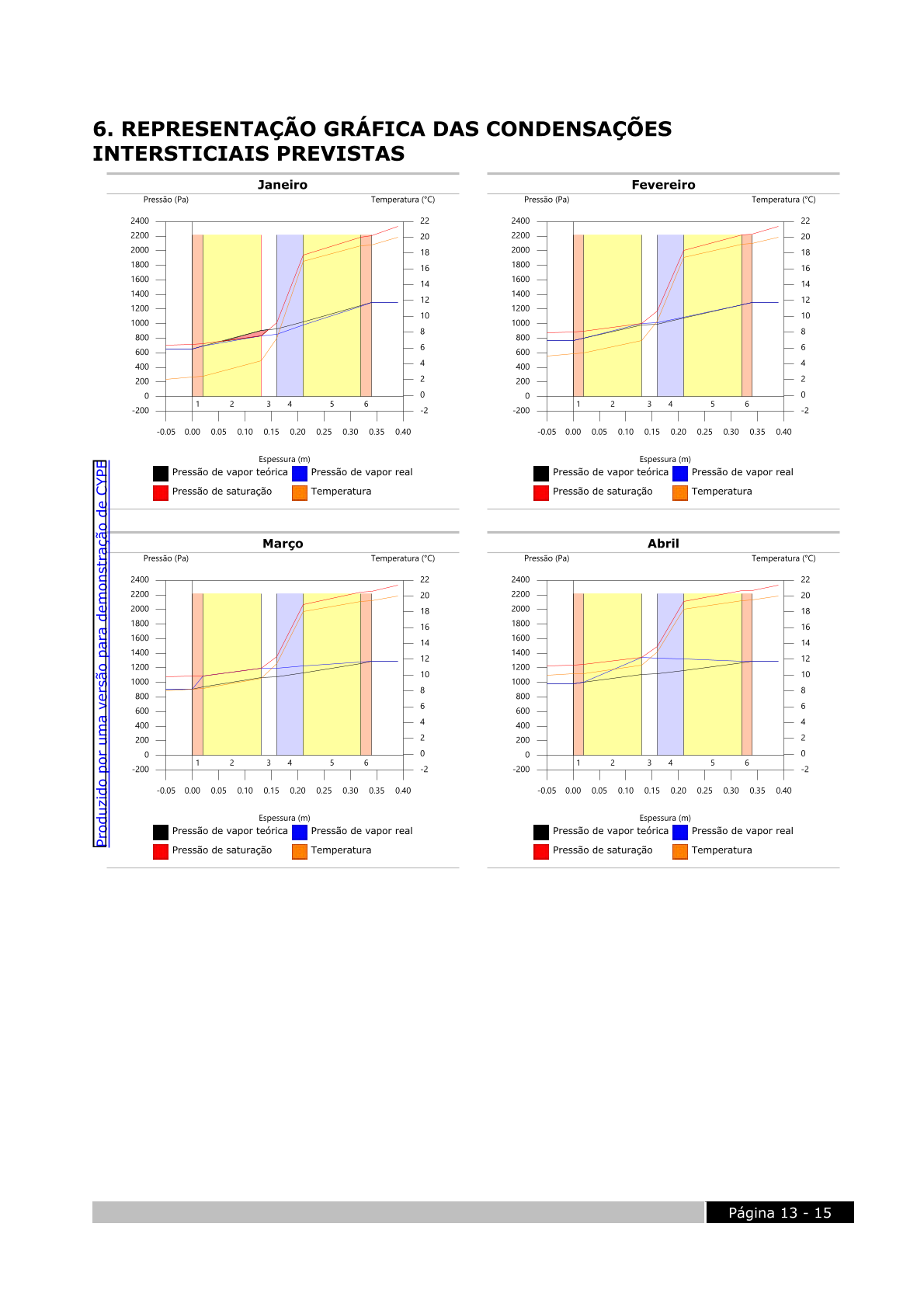

- Representação gráfica das condensações intersticiais previstas
Integração na plataforma BIMserver.center
Vários programas da CYPE estão conectados com a plataforma BIMserver.center e possibilitam o trabalho multicolaborativo através da partilha de ficheiros em formatos baseados em standards abertos.
Vale a pena recordar que, para trabalhar no BIMserver.center, o utilizador pode registar-se gratuitamente na plataforma e criar um perfil.
Quando se acede a um programa conectado à plataforma, este é capaz de estabelecer uma ligação com um projeto no BIMserver.center. Assim, os ficheiros dos projectos desenvolvidos de forma colaborativa no BIMserver.center são mantidos actualizados.
| Mais informação: |
|---|
| Descubra todos os detalhes relacionados com a utilização dos programas da CYPE através da plataforma BIMserver.center neste link. |
Licenças e módulos relacionados
Os programas CYPE são ativados através de licenças eletrónicas que podem conter um ou mais módulos. A lista de módulos compatíveis com cada programa pode variar em função do produto adquirido e do tipo de licença.
Para consultar a lista dos módulos compatíveis com este programa, pode-se aceder a “Módulos dos programas CYPE”.
É importante notar que a lista de módulos disponíveis na licença dependerá do produto adquirido.
