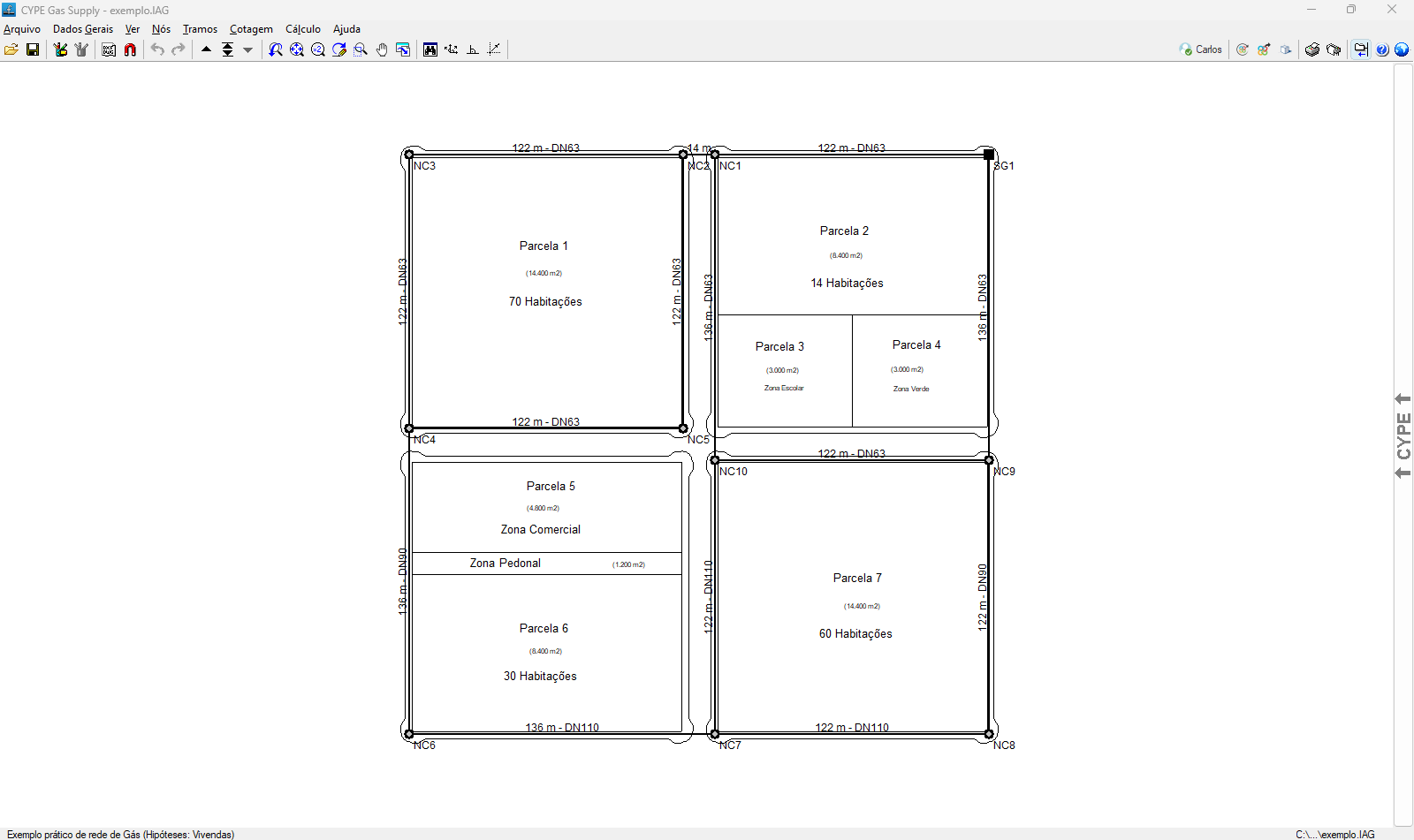

Ambiente de trabalho
O programa apresenta um ambiente de trabalho simples que permite realizar a conceção da rede de forma rápida, introduzindo e distribuindo os elementos num única área de trabalho em planta.
A interface apresesnta:
- Os menus da parte superior, nos quais se encontram as ferramentas para:
- aceder ao menu "Aquivo";
- configurar os dados gerais;
- controlar a visualização do modelo;
- introduzir e editar nós e tramos;
- aceder às opções de cotagem;
- calcular e dimensionar a rede;
- e aceder ao menu "Ajuda".
- As opções destes menus também aparecem na barra desdobrável de opções, que por defeito se encontra oculta no lado direito.
- Uma barra horizontal auxiliar, abaixo dos menus da parte superior, onde se encontram as ferramentas para:
- aceder à gestão de arquivos e guardar a obra;
- aceder aos recursos de edição;
- gerir as máscaras e suas capturas;
- desfazer e refazer;
- navegar pelas diferentes combinações e hipóteses;
- modificar as vistas de desenho;
- visualizar o mapa de desenho completo, rodá-lo, ativar a ortogonalidade e controlar as ferramentas de introdução por coordenadas;
- consultar e gerir a conexão com BIMserver.center;
- ver a vista 3D da instalação;
- imprimir as listagens e desenhos das plantas da obra;
- mostrar ou ocultar a barra lateral desdobrável de opções;
- aceder à ajuda disponível;
- e aceder às opções de configuração geral.
- Por fim, na área de trabalho central, que ocupa a maior parte da interface, onde se introduzem, editam e visualizam os elementos que compõem a rede, assim como as curvas topográficas, caso tenha sido importado um modelo com informação do terreno.
