Calcular

Permite calcular e verificar a instalação com os dados introduzidos.

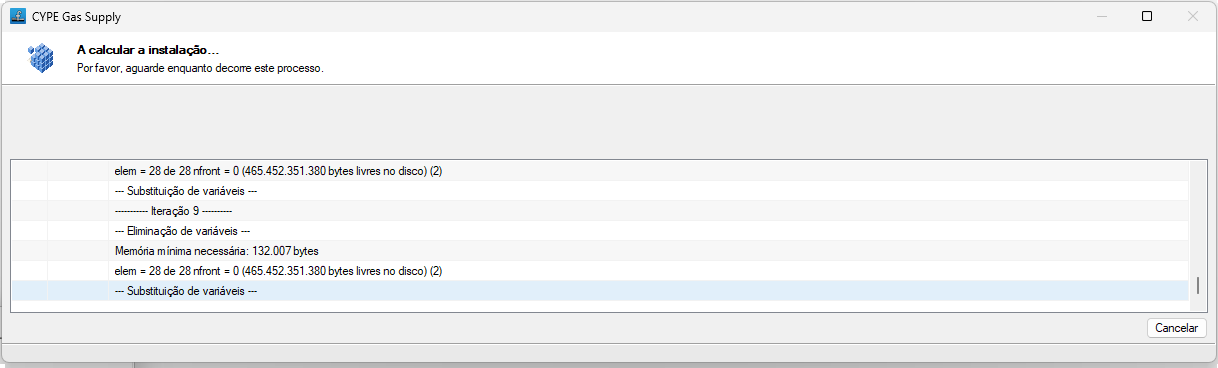

O cálculo é efetuado com base nos tipos de tubagens, diâmetros, caudais ou potência calorífica necessários e nas pressões de alimentação definidas. Verifica-se se a instalação cumpre os limites de projeto impostos em termos de pressão mínima e velocidade máxima, enquanto as quedas de pressão são calculadas através da fórmula de Renouard.

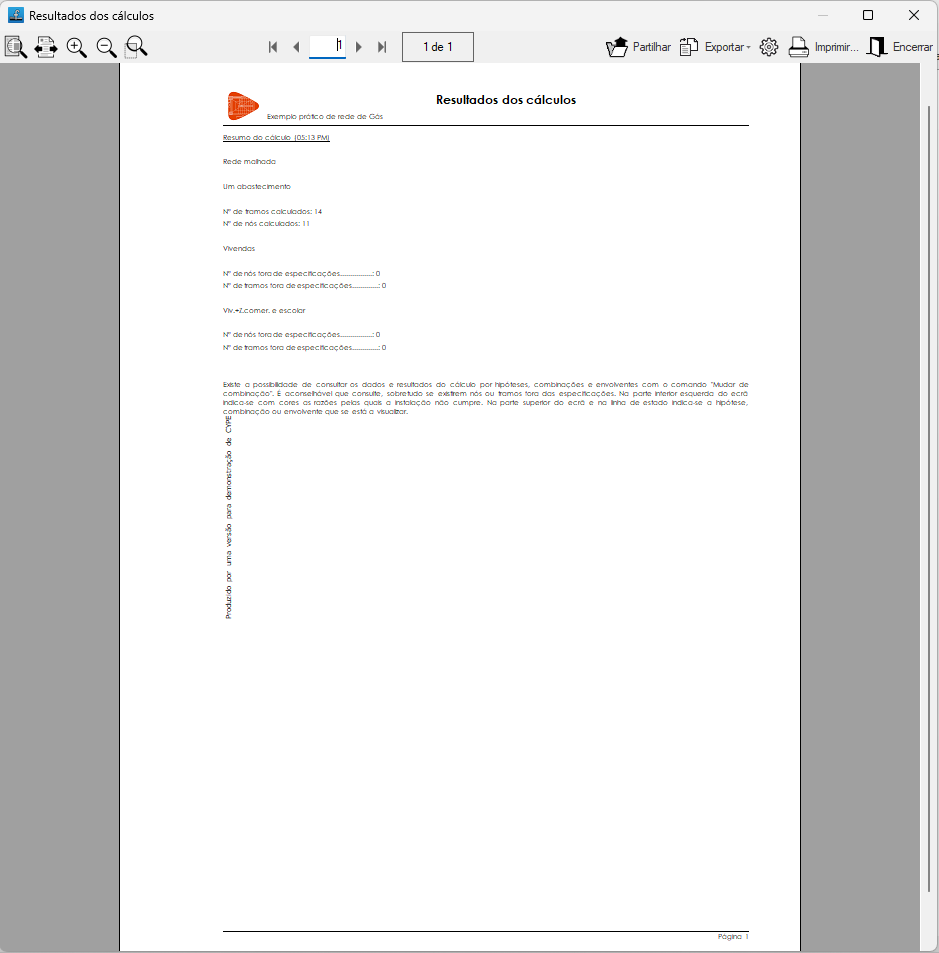

No final do processo, é apresentada uma janela com os resultados do cálculo.

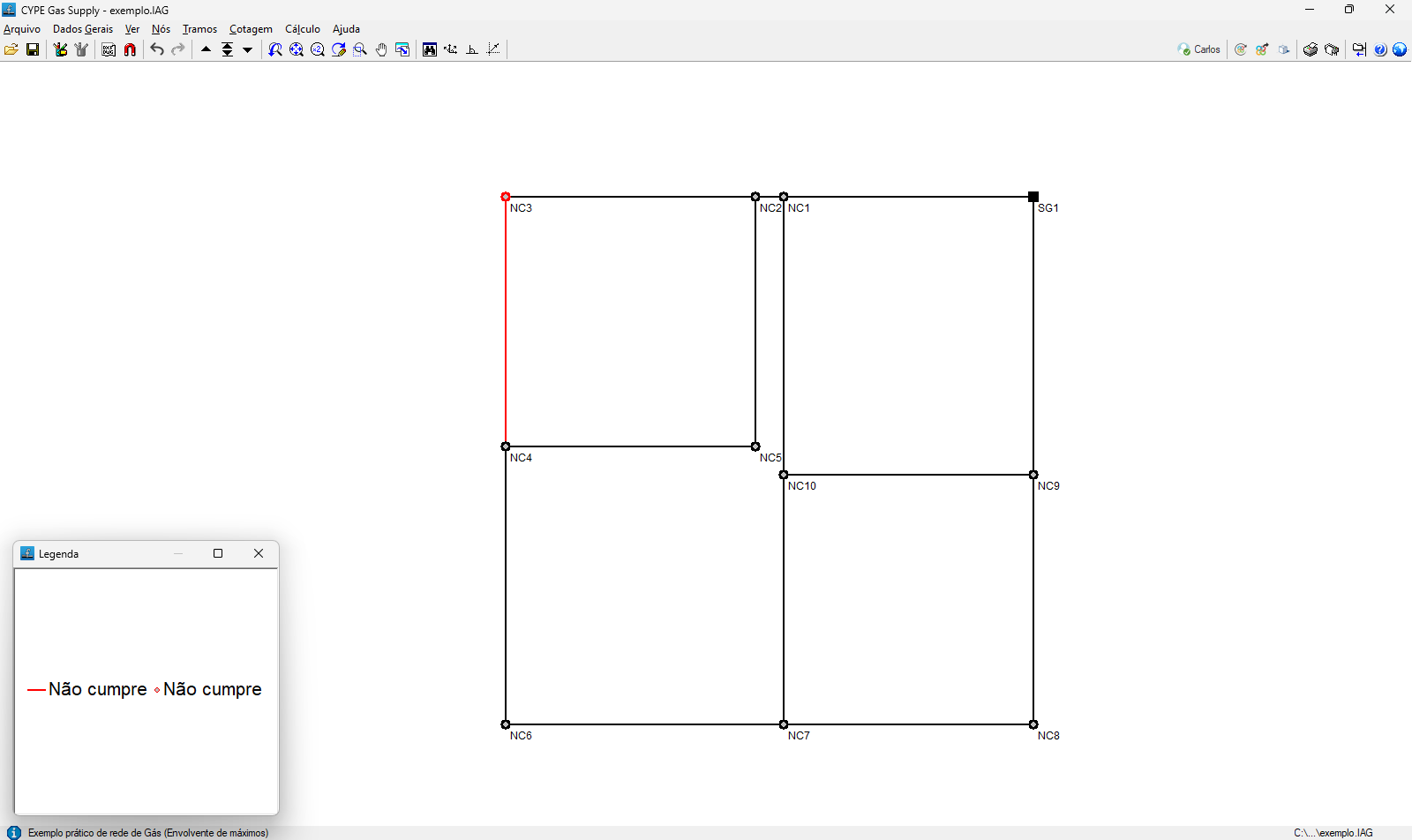

Na área de trabalho, após o cálculo, os nós ou tramos em que não seja cumprida alguma verificação serão apresentados a vermelho.

O programa apresentará a "Envolvente de máximos", a "Envolvente de mínimos" e a "Oscilação", que são incorporadas à lista de combinações. Entende-se por envolventes os valores máximos e mínimos em cada nó ou tramo de todas as combinações definidas. A oscilação é a diferença entre as envolventes de máximos e mínimos.

Para visualizar os dados e resultados das diferentes hipóteses, combinações e envolventes, utilizam-se as opções "Seguinte combinação", "Selecionar combinação" e "Anterior combinação" da parte superior do ecrã. As envolventes apenas indicarão se no tramo são cumpridas todas as verificações ou não.

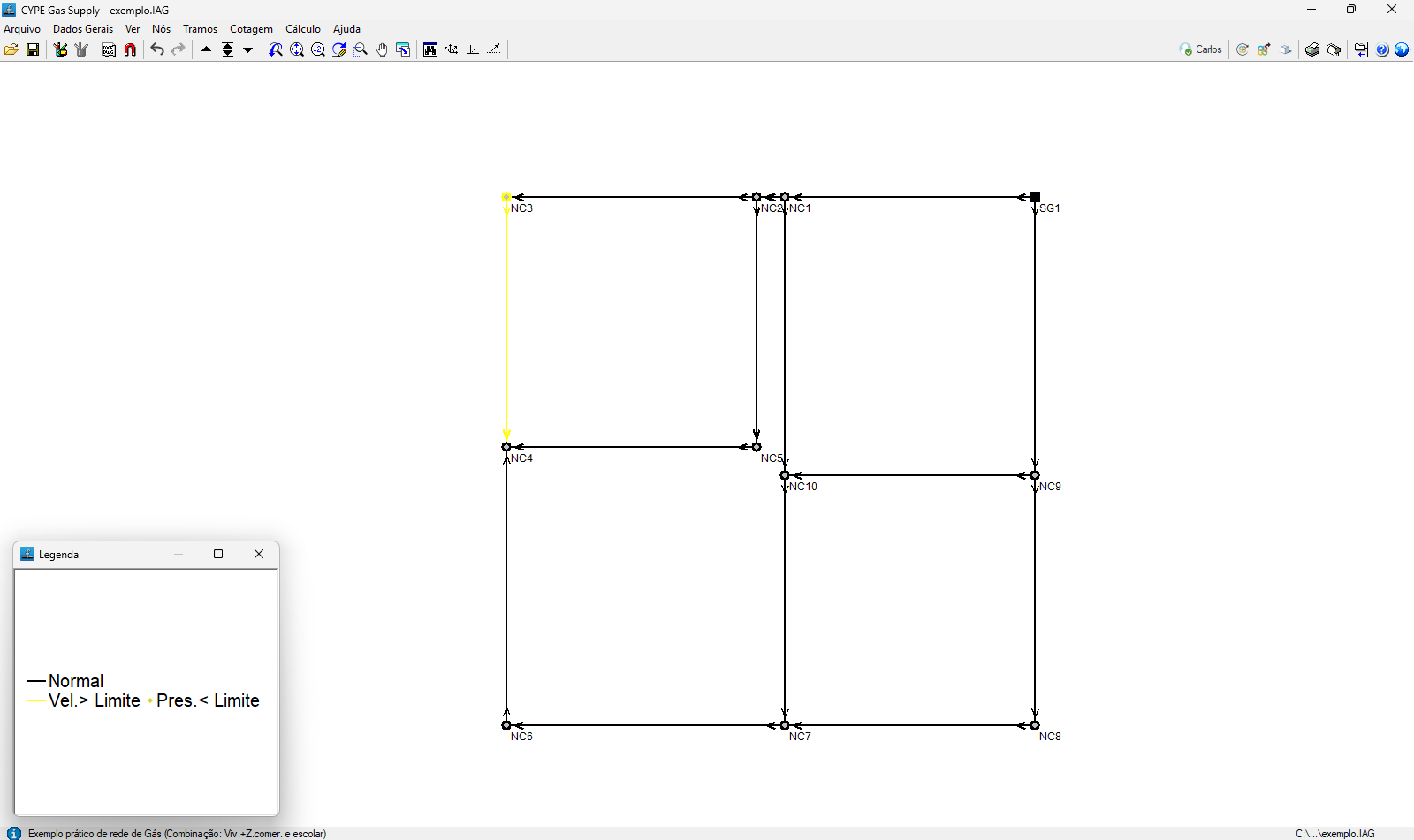

Para saber o motivo de um nó ou um tramo não cumprir, deve ativar-se uma combinação e examinar a "Legenda" de cores que aparece numa janela independente. O código de cores indica os motivos pelos quais os nós ou tramos da instalação não estão em conformidade.

Na barra da parte inferior da interface, o rótulo indica o nome da obra e a hipótese, envolvente ou combinação que está a ser visualizada em ecrã.

Dimensionar

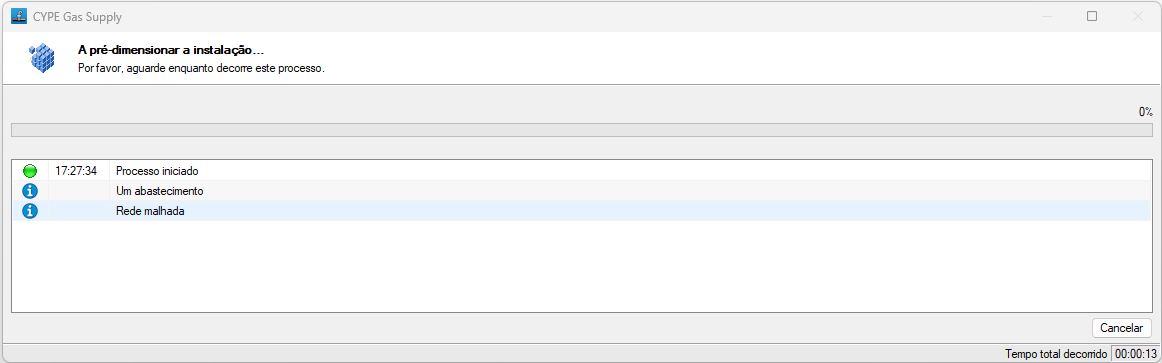

Inicia um processo de pré-dimensionamento automático da instalação. Durante o pré-dimensionamento, o programa procurará otimizar e selecionar o diâmetro mínimo que cumpra todas as restrições de velocidade e pressão, mantendo o material selecionado.

Posteriormente, é possível atribuir os resultados do pré-dimensionamento à obra e efetuar o seu cálculo.
