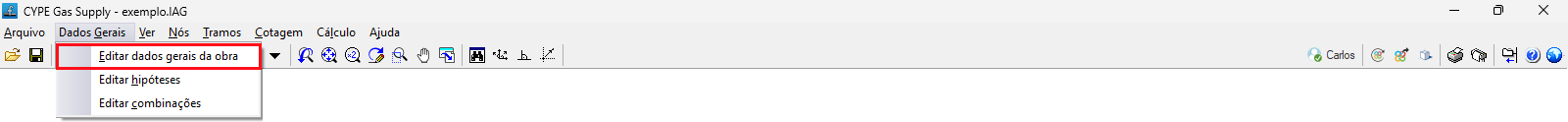

Separador "Geral"

Permite introduzir os seguintes dados gerais, que aparecerão refletidos nas listagens de cálculo, dentro da descrição da instalação:

• Chave
  Nome da obra. Para modificá-lo, utiliza-se a opção "Arquivo", "Guardar como".
• Título
• Morada
• Local
• Data
• Notas

Além disso, são ainda disponibilizadas as seguintes opções:

• Materiais
  Permite aceder à gestão de materiais.
• Terreno
  Permite aceder à gestão de terrenos.
• Medidas
  Configuração das "Unidades" e do número de casas "Decimais" utilizadas.

Gestão de materiais

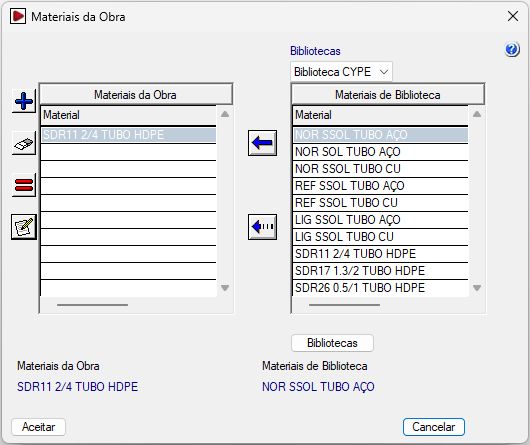

Ao clicar no botão "Materiais", é possível gerir os materiais das condutas da obra, bem como as bibliotecas de materiais disponíveis. Na janela que aparece, são apresentadas duas listas:

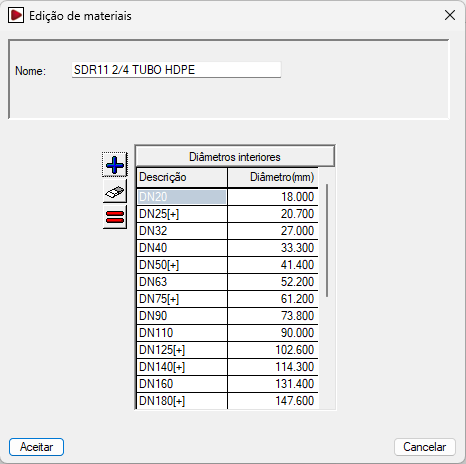

• A lista à esquerda representa os “Materiais da obra”. É possível criar um material manualmente com as ferramentas localizadas à esquerda ou importá-lo a partir dos materiais da biblioteca. Ao adicionar ou editar um material da obra, indica-se o “Nome” e a série de “Diâmetros interiores” associados.

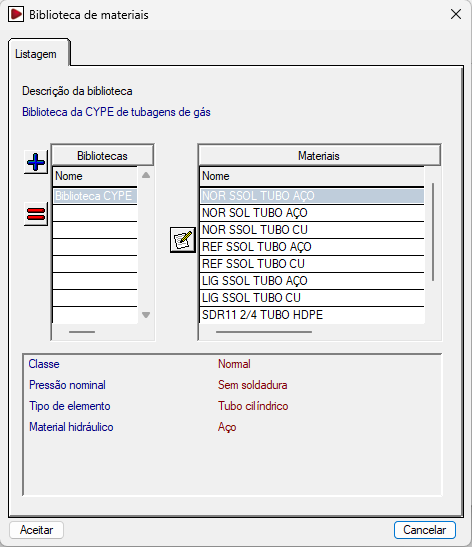

• A lista à direita representa os "Materiais de biblioteca". Na parte superior, seleciona-se a biblioteca que se pretende apresentar. O programa incorpora uma biblioteca por defeito. É possível consultar os dados internos de cada biblioteca clicando no botão "Bibliotecas" na parte inferior; aí define-se a "Descrição da biblioteca" e a sua "Abreviatura" e, para cada material incluído, é apresentado o "Nome" e a série de "Diâmetros interiores" associados.

O primeiro botão localizado entre as duas listas permite criar um material da obra importando a informação a partir de um dos materiais disponíveis na biblioteca. O segundo botão permite adicionar as séries do material da biblioteca selecionado à direita ao material da obra selecionado à esquerda.

Gestão de terrenos

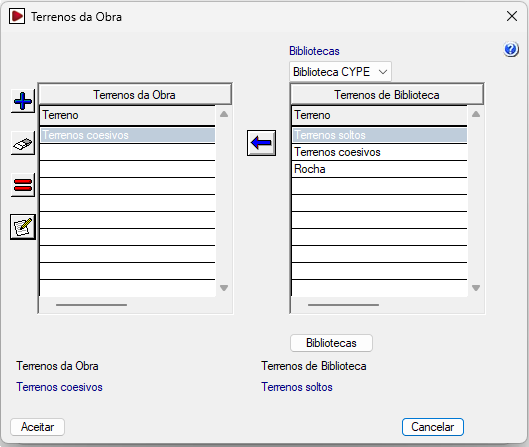

Ao clicar no botão “Terrenos”, é possível gerir os terrenos da obra, assim como as bibliotecas de terrenos disponíveis. Na janela que aparece, são apresentadas duas listas:

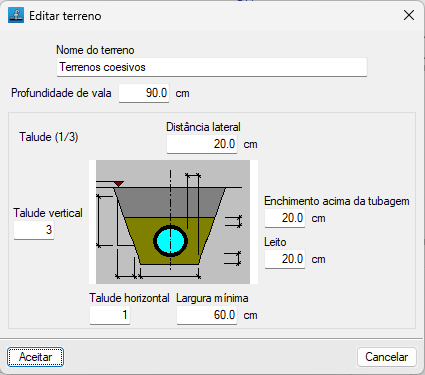

• A lista à esquerda representa os “Terrenos da obra”. É possível criar um terreno manualmente com as ferramentas localizadas à esquerda ou importá-lo a partir dos terrenos de biblioteca. Ao adicionar ou editar um terreno da obra, indica-se o "Nome do terreno", e os seguintes parâmetros geométricos: "Profundidade da vala" "Distância lateral", "Enchimento acima da tubagem", "Leito", "Largura mínima", "Talude vertical" e "Talude horizontal" (que formam a relação de "Talude" apresentada ao lado da imagem).

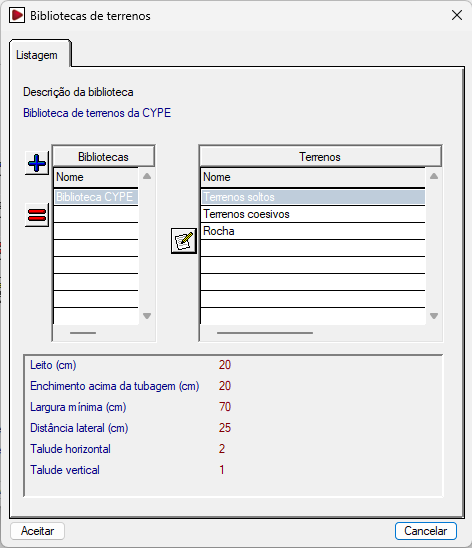

• A lista à direita representa os "Terrenos de biblioteca". Na parte superior, seleciona-se a biblioteca que se pretende apresentar. O programa incorpora uma biblioteca por defeito. É possível consultar os dados internos de cada biblioteca clicando no botão "Bibliotecas" da parte inferior; aí define-se a "Descrição da biblioteca" e a sua "Abreviatura" e, para cada terreno incluído, é apresentado o "Nome do terreno" e os parâmetros geométricos mencionados.

O primeiro botão localizado entre as duas listas permite criar um terreno da obra importando a informação a partir de um dos terrenos disponíveis na biblioteca. O segundo botão permite adicionar as séries do terreno da biblioteca selecionado à direita ao terreno da obra selecionado à esquerda.

Para continuar a criação de uma nova obra, é necessário criar pelo menos um material e um terreno.

Os materiais e terrenos estarão disponíveis ao editar cada trecho em “Tramos”, “Editar dados de cálculo”.

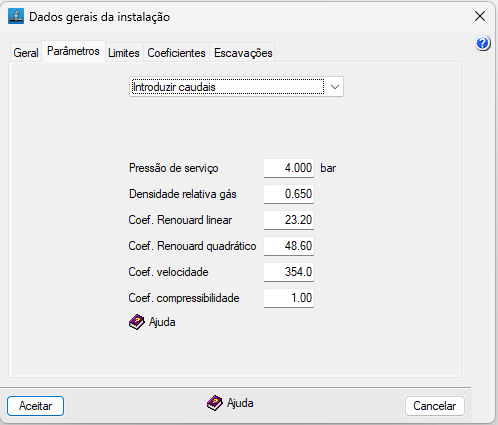

Separador "Parâmetros"

Permite definir os seguintes parâmetros da instalação de abastecimento de gás:

• Modo de entrada de dados
  Este menu suspenso permite ao utilizador selecionar como serão solicitados os dados dos consumos.
  • Introduzir caudais
    As cargas dos consumos serão expressas em unidades de caudal.
  • Introduzir potências
    As cargas de consumo serão expressas em unidades de potência. Neste caso, é necessário definir os seguintes dados do gás combustível:
    • Poder calorífico superior (PCS)
      Para o gás natural, pode-se considerar um PCS de 10000 kcal/m³. Nos nós em que é introduzida a potência calorífica P, obtém-se o caudal solicitado Q através da conversão proporciona pelo PCS segundo a expressão Q = P / PCS.
    • Poder calorífico inferior (PCI)
      Para o gás natural, o PCI costuma rondar os 90 % do PCS.
• Pressão de serviço
• Densidade relativa gás
  Densidade relativa do gás combustível. No caso do gás natural, encontra-se entra entre 0,55 e 0,66, dependendo da sua composição.
• Coef. Renouard linear
  Coeficiente constante da fórmula de Renouard linear. É o fator constante que multiplica na fórmula de Renouard linear para pressões inferiores a 100 mbar. Normalmente considera-se o valor 23,2.
• Coef. Renouard quadrático
  Coeficiente constante da fórmula de Renouard quadrática. É o fator constante que multiplica na fórmula de Renouard quadrática para pressões entre 100 mbar e 16 bar. É igual a 48,66 entre 100 mbar e 4 bar e igual a 51,5 entre 4 e 16 bar.
• Coef. velocidade
  Coeficiente constante de la fórmula de la velocidad del gas. Suele tomarse entre 354 y 378, en función de la presión.
• Coef. compresibilidade
  Coeficiente de compressibilidade do gás. Afeta a formulação da velocidade e assume o valor 1 para pressões inferiores a 5 bar.

Separador "Limites"

Permite estabelecer os limites de velocidades e pressões da instalação.

Nos diferentes separadores, define-se a “Velocidade máxima” nas tubagens de gás (cujo valor não deve exceder os 20 m/s, uma vez que acima desta velocidade a fórmula de Renouard não é válida) e a “Pressão mínima” nos nós.

Isto pode ser feito:

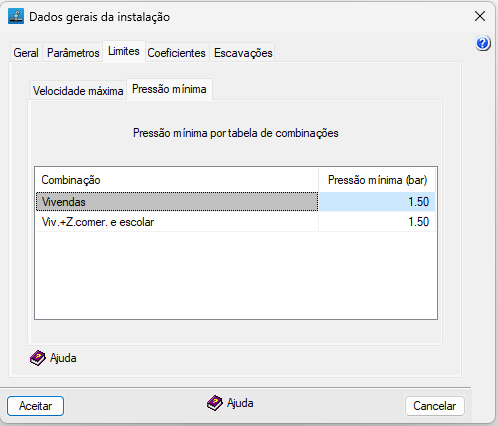

• Por tabela de combinações (para a "Velocidade máxima" e para a "Pressão mínima")
  Em cada entrada, define-se o limite de velocidade ou de presão para cada combinação definida nos "Dados gerais", "Editar combinações".

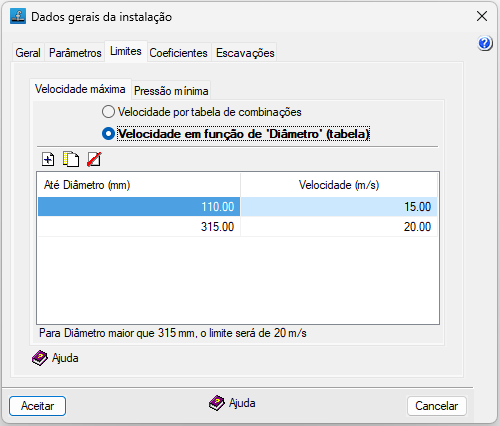

• Em função do 'Diâmetro' (tabela) (para a "Velocidade máxima")
  Em cada entrada define-se o limite de velocidade aplicado às tubagens com diâmetros iguais ou inferiores ao indicado. Para diâmetros superiores aos indicados, aplica-se o limite do maior diâmetro da tabela.

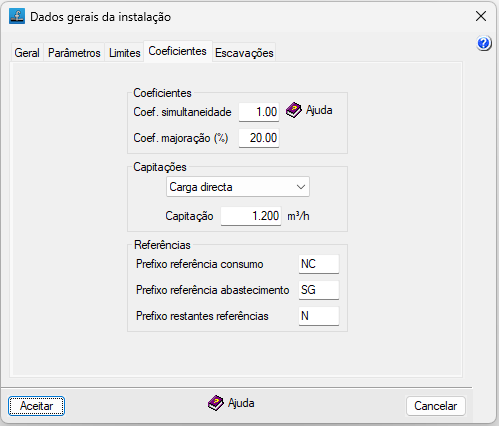

Separador "Coeficientes"

Coeficientes

Permite definir dos coeficientes que se aplicam aos cálculos de forma geral a toda a obra:

• Coeficiente de simultaneidade
  Permite incrementar ou reduzir os consumos. É definido como um e aplica-se aos consumos de gás em todas as combinações. Desta forma, é possível simular o funcionamento em diferentes momentos do dia ou mudanças sazonais. Por defeito, é estabelecido um valor igual à unidade.
• Coeficiente de majoração de comprimentos (%)
  Atua como uma percentagem adicional sobre o comprimento dos tramos. Desta forma, é possível simular perdas de carga devido a elementos especiais, como válvulas, curvas ou derivações. Por defeito, é definido um valor de 20 %.

Capitações

Permite definir se as cargas dos nós de consumo são definidas por defeito de forma direta ou por capitação.

• Direta
  O consumo será introduzido diretamente em unidades de caudal ou potência.
• Por capitação
  O consumo será introduzido a partir de um valor de caudal ou potência por capitação (que corresponde ao valor indicado no campo “Capitação”) e do número de unidades correspondente.

Os valores das cargas e o seu tipo de definição podem ser editados posteriormente no painel de edição de cada nó.

Referências

Permite definir os prefixos que compõem automaticamente as referências dos nós da instalação ao introduzi-los na área de trabalho, sejam eles nós de consumo, nós de abastecimento geral ou os restantes nós:

• Prefixo referência consumo
• Prefixo referência abastecimento
• Prefixo restantes referências

As referências podem ser editadas posteriormente no painel de edição de cada nó.

Separador "Escavações"

Permite definir os seguintes parâmetros relacionados com as escavações da instalação:

• Profundidade mínima
  Permite fixar um alerta que avisa quando algum ponto da instalação fica abaixo deste valor (no relatório “Resultados dos cálculos” que aparece após utilizar as opções do menu “Cálculo”). A profundidade mínima é medida desde a cota da rasante até à face interior da aresta superior da conduta.
• Espessura do pavimento
  Indica a distância por defeito entre a rasante e o terreno modificado. Este valor é subtraído por defeito da cota de rasante (introduzida no painel “Edição de nó”) para obter a cota do terreno sem necessidade de digitá-la. Além disso, se a cota do terreno for alterada nesse painel, será emitido um aviso se a espessura do pavimento estabelecida não for cumprida.
• Mostrar parâmetros de escavação (opcional)
  O programa permite calcular os volumes de escavação da instalação se tiver sido definido pelo menos um terreno e se tiverem sido fornecidas cotas e profundidades nos nós. Se não desejar introduzir esta informação ou não quiser calcular a escavação, é possível desativar esta opção: desta forma, os nós não exigirão a introdução de valores relativos às cotas.
