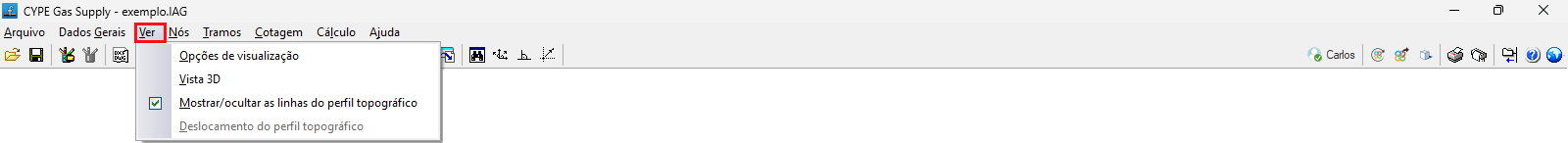

Opções de visualização

Permite controlar a visualização dos elementos do esquema em ecrã. As opções disponíveis são as seguintes:

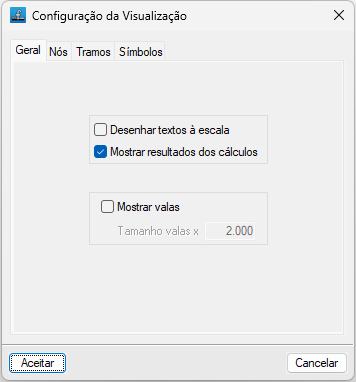

• Separador "Geral"
  • Desenhar textos à escala (opcional)
  • Mostrar resultados dos cálculos (opcional)
  • Mostrar valas (opcional)
    • Tamanho valas x (valor)

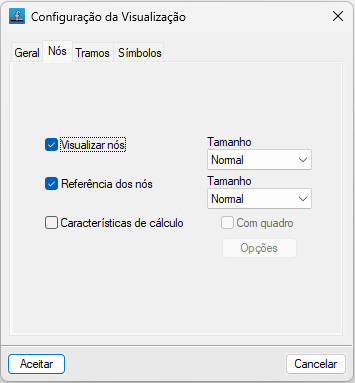

• Separador "Nós"
  • Visualizar nós (opcional)
  • Referência dos nós (opcional)
  • Características de cálculo
    • Opções: Dados a visualizar nos nós
    • Com quadro (opcional)

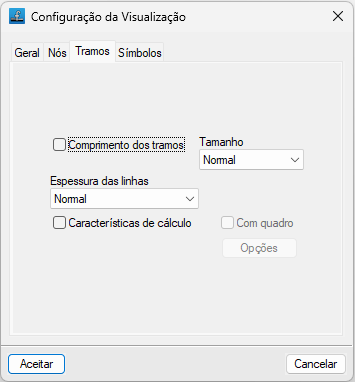

• Separador "Tramos"
  • Comprimento dos tramos (opcional)
  • Espessura das linhas
  • Características de cálculo (opcional)
    • Opções: Dados a visualizar nos tramos
    • Com quadro (opcional)

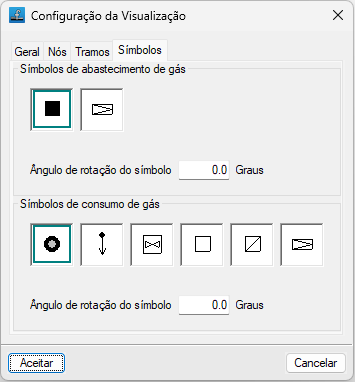

• Separador "Símbolos"
  • Símbolos de abastecimento de gás
    • Ângulo de rotação do símbolo
  • Símbolos de consumo de gás
    • Ângulo de rotação do símbolo

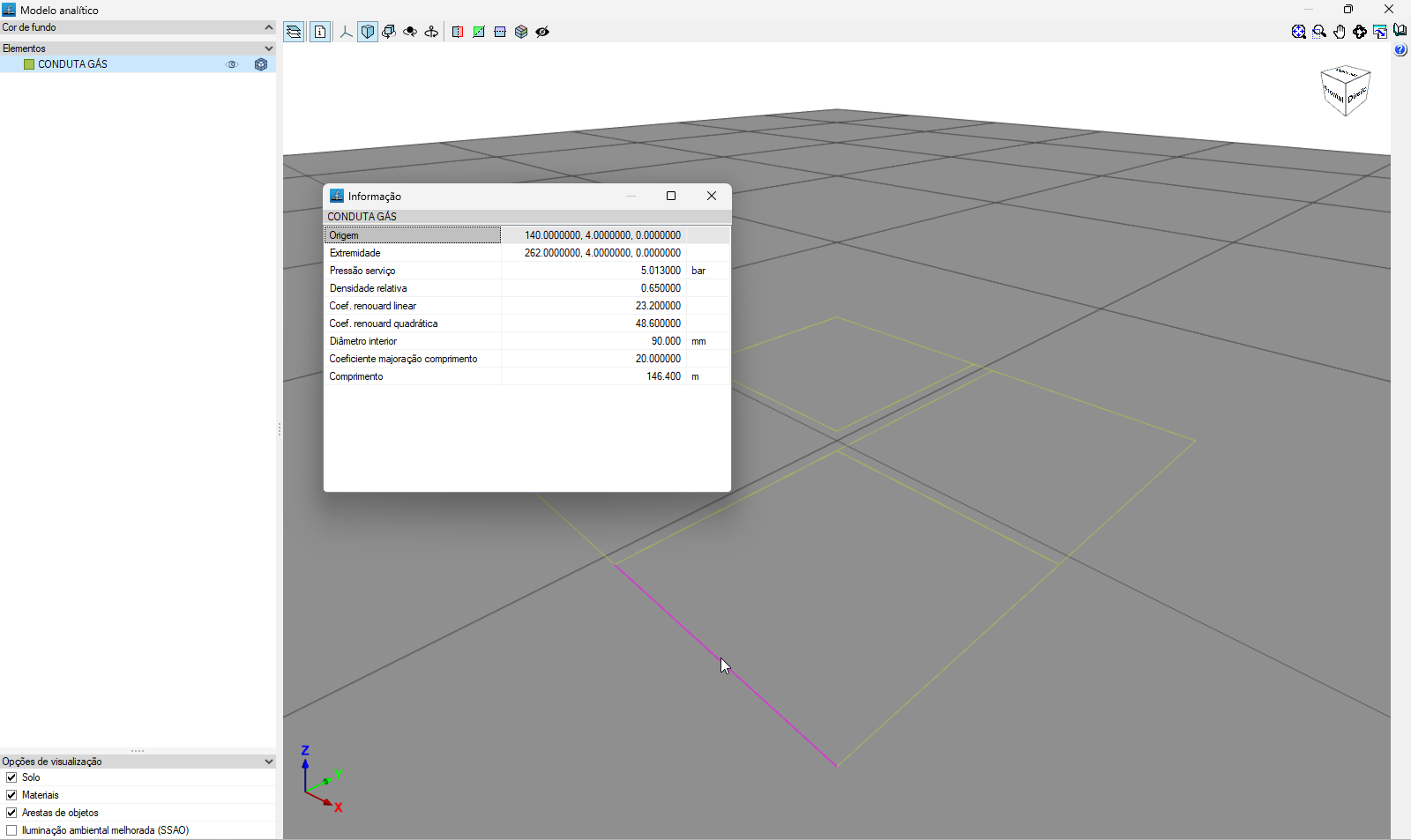

Vista 3D

Depois de calculada a obra, esta opção permite abrir uma janela com a representação da instalação em 3D. Além disso, é possível verificar as características geométricas de cada tramo utilizando a opção "Informação" e clicando no tramo.

Mostrar/ocultar as linhas do perfil topográfico

Permite mostrar ou ocultar no ecrã as curvas de nível geradas, caso se tenha importado um ficheiro IFC com o modelo do terreno durante o processo de criação da obra.

Deslocamento do perfil topográfico

Permite deslocar o perfil topográfico gerado, caso se tenha importado um ficheiro IFC com o modelo do terreno durante o processo de criação da obra.
