Consulta de resultados em ecrã

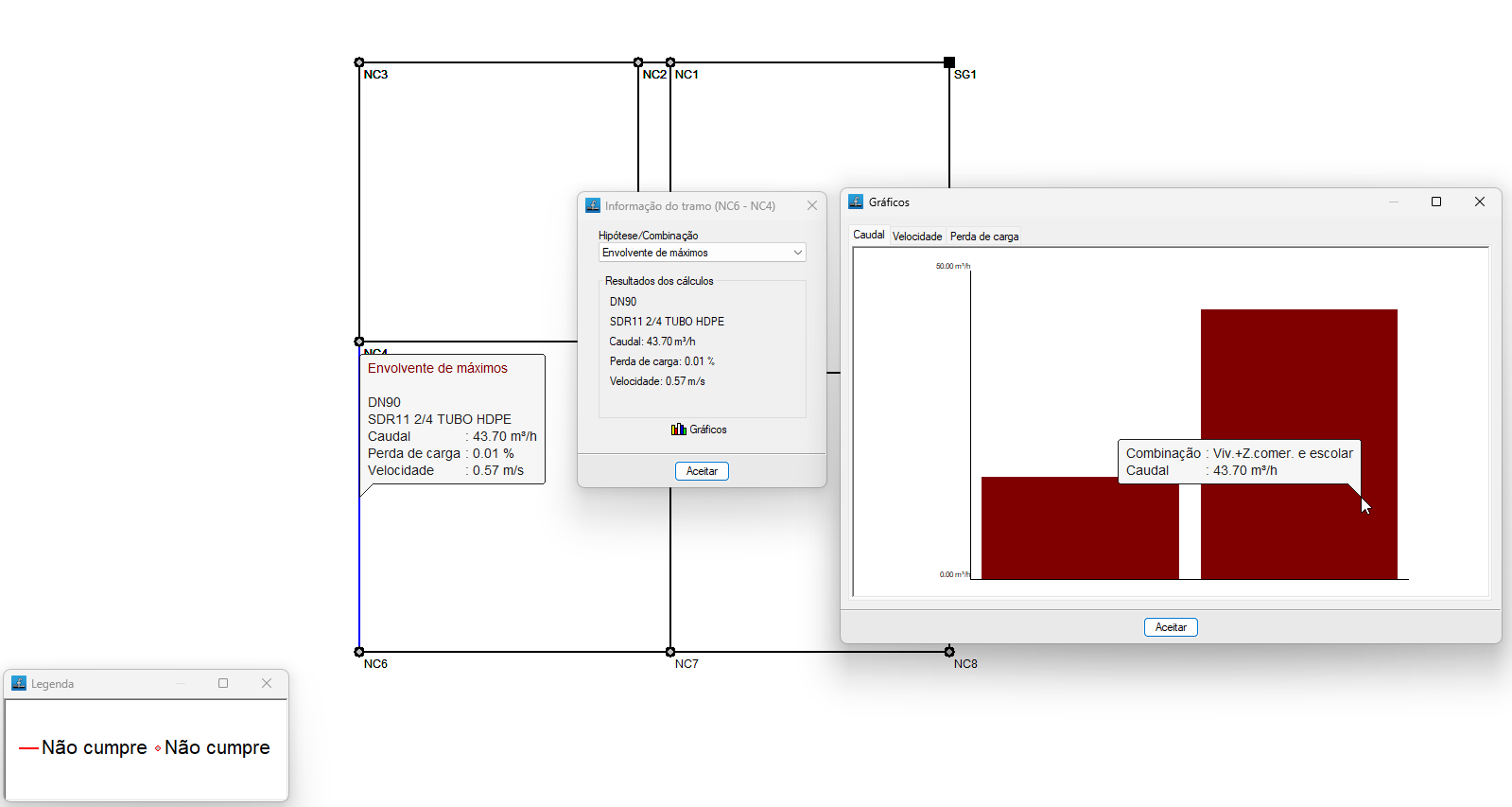

Após realizar o cálculo, o programa apresenta os resultados no ecrã ao selecionar um elemento da instalação através da opção "Nós", "Informação", ou através de "Tramos", "Informação".

Isto inclui os dados de cálculo dos nós e os dados de cálculo dos tramos, com resultados por hipótese, combinações ou envolventes.

Listagens

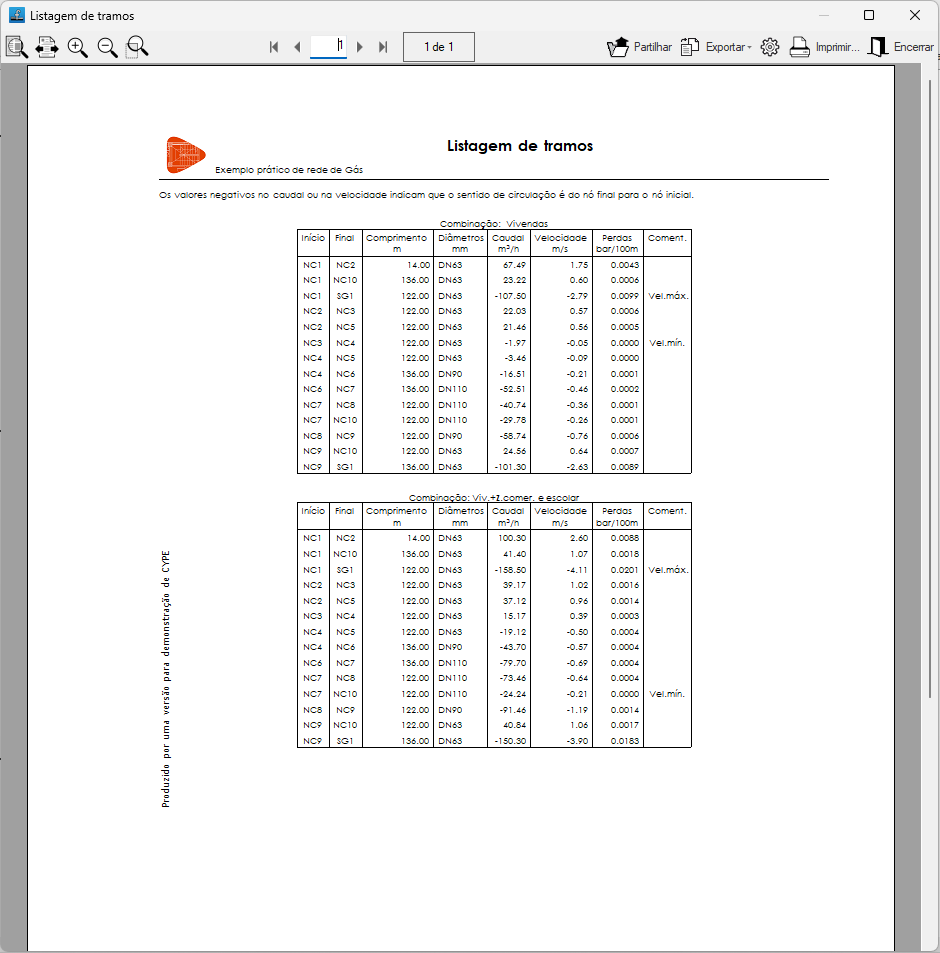

O programa permite imprimir diretamente as listagens ou gerar ficheiros HTML, PDF, TXT, RTF ou DOCX.

As listagens são obtidas através da opção "Listagens" do menu "Arquivo" ou na parte direita da barra de ferramentas da parte superior.

As listagens disponíveis são as seguintes:

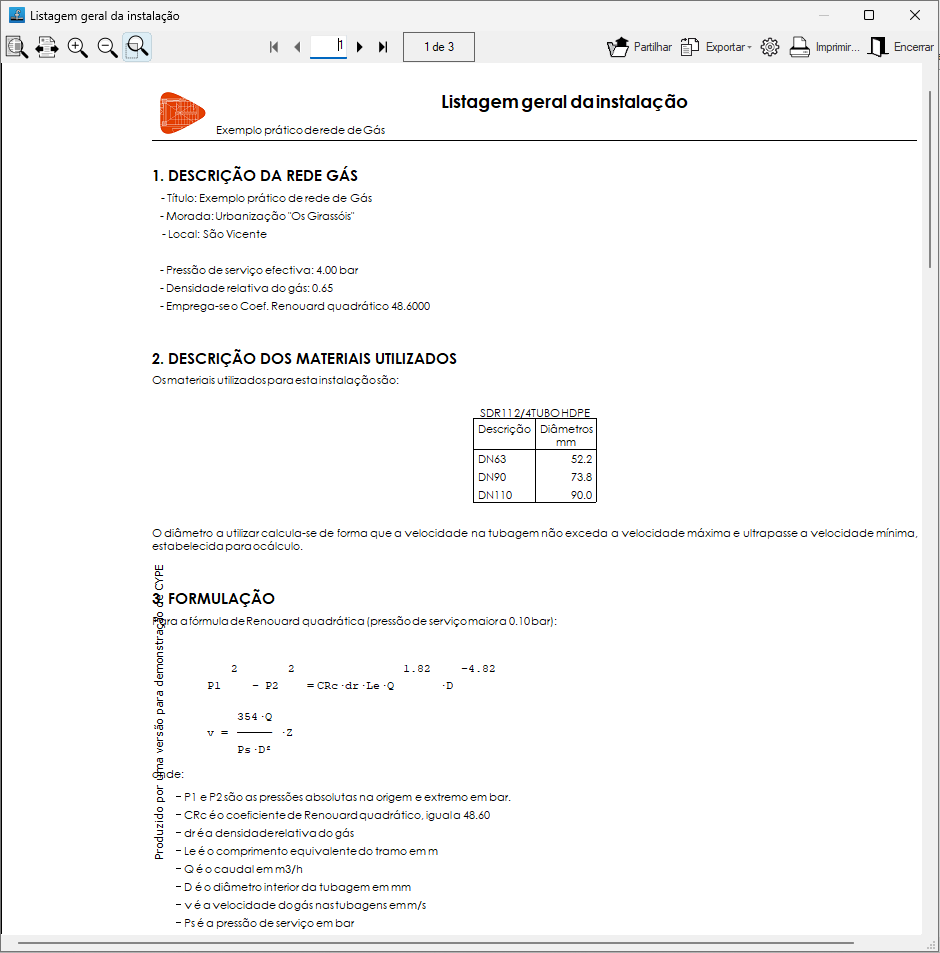

• Memória de cálculo
  Permite imprimir a listagem geral da instalação. Inclui as seguintes secções, que podem ser ativadas ou desativadas:
  • Descrição da rede de gás (opcional)
  • Descrição dos materiais utilizados (opcional)
  • Descrição de terrenos (opcional)
  • Formulação (opcional)
  • Combinações (opcional)
  • Listagem de nós (opcional)
  • Listagem de tramos (opcional)
  • Listagem de elementos (opcional)
  • Envolvente (opcional)
  • Medição (opcional)
  • Medição escavação (opcional)

• Resultados nos nós
  Permite imprimir a listagem de resultados dos nós. Inclui a seguinte informação, que pode ser ativada ou desativada:
  • Numeração de nós (opcional)
  • Coordenadas (opcional)
  • Eliminar nós de transição (opcional)
  • Caudal instalado (opcional)
  • Caudal consumido (opcional)
  • Altura piezométrica (opcional)
  • Pressão disponível (opcional)
  • Comentários (opcional)

Desenhos

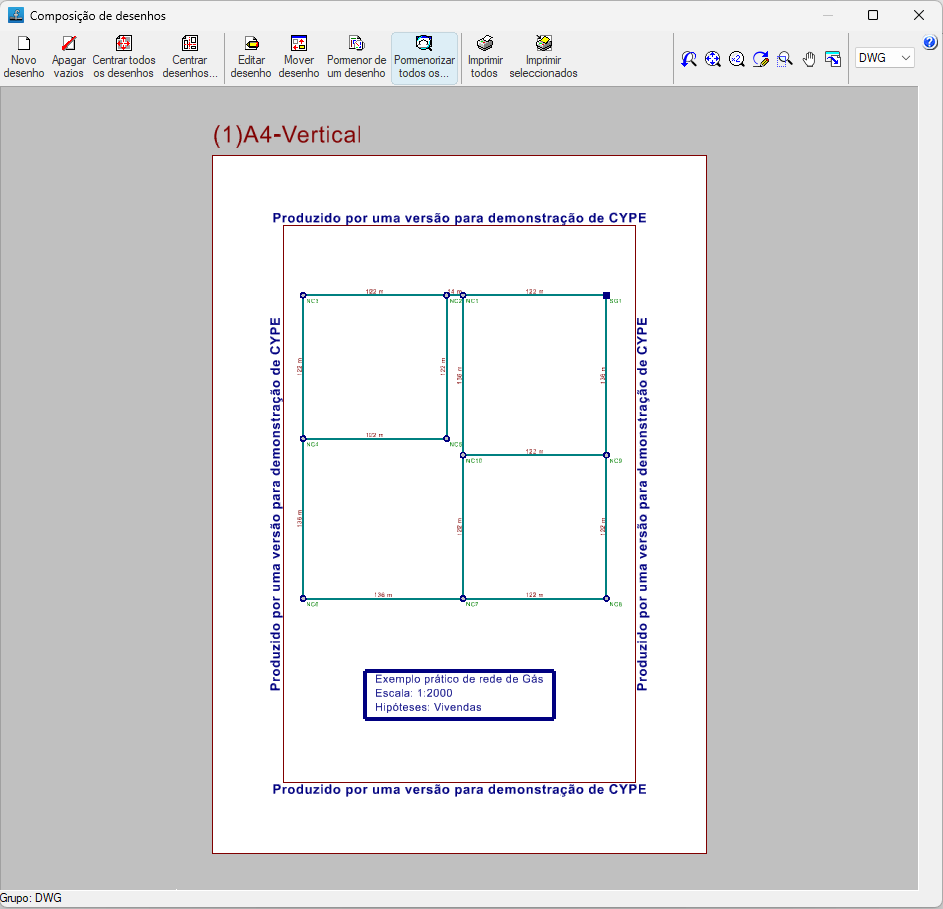

O programa permite imprimir os desenhos da obra em qualquer periférico gráfico configurado no computador, ou criar ficheiros DWG, DXF ou PDF.

Os desenhos são obtidos através da opção "Desenhos" do menu "Arquivo" ou na parte direita da parra de ferramentas da parte superior.

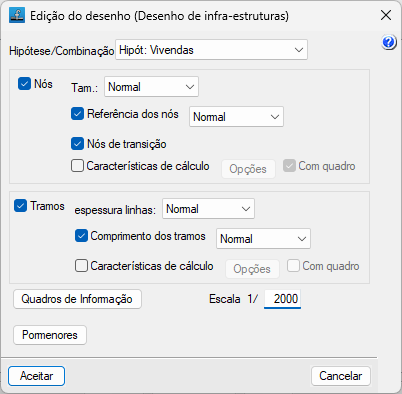

A edição do desenho disponibiliza as seguintes opções:

• Hipóteses/Combinação
  Permite selecionar a hipótese, combinação, envolvente ou oscilação cujos dados se pretendam mostrar no desenho.
• Nós (opcional)
  Permite apresentar a informação de entrada e os resultados de cálculo dos nós:
  • Tamanho
  • Referência dos nós (opcional)
  • Nós de transição (opcional)
  • Características de cálculo (opcional)
    • Opções: Caudal (Potência) ou Pressão de fornecimento, Pressão de abastecimento, Cota, Cota rasante, Cota terreno, Pressão do nó
• Tramos (opcional)
  Permite apresentar a informação de entrada e de resultados de cálculo dos tramos:
  • Espessura das linhas
  • Comprimento dos tramos (opcional)
  • Características de cálculo (opcional)
    • Opções: Dimensão, Material, Caudal, Perda de carga, Velocidade
• Quadros de informação
  • Quadro de informação general (opcional)
  • Quadro de informação de medições (opcional)
  • Quadro de informação de escavações (opcional)
• Escala
• Pormenores
