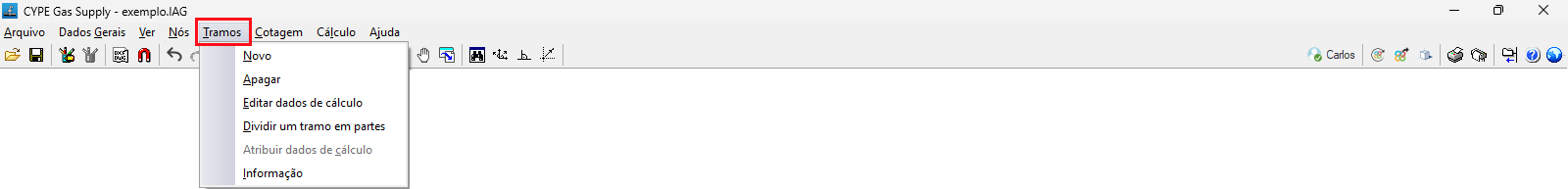

Novo

Permite introduzir um novo tramo na área de trabalho. Isto pode ser feito:

• selecionando dois nós previamente introduzidos em "Nós", "Novo";
• ou diretamente marcando dois pontos na área de trabalho, que definirão os nós extremos do tramo. Desta forma, não é necessário introduzir previamente os nós que definem o tramo. Ao proceder desta forma, é necessário indicar as coordenadas absolutas ou relativas de cada nó ou capturar pontos de uma máscara, tal como se faz na introdução de novos nós.

Além disso, tem-se em conta o seguinte:

• Se, ao criar um novo tramo, este cruzar algum tramo existente, será criado um novo nó nessa intersecção.
• Se, ao introduzir um tramo, o cursor do rato estiver sobre o centro de um nó, o extremo do tramo será o próprio nó. Caso contrário, será criado um novo nó nesse ponto.
• Também é possível clicar num tramo previamente introduzido para partir do mesmo e gerar um nó no ponto desejado.

Os nós extremos dos tramos introduzidos são criados por defeito como nós de transição, ou seja, nós sem consumo que permitem realizar mudanças de direção, mantendo a uniformidade do tramo no dimensionamento. Posteriormente, é possível editá-los em "Nós, "Editar dados de cálculo".

Apagar

Permite apagar o trecho selecionado. É possível marcar em ecrã uma área de captura retangular com o botão esquerdo do rato para apagar múltiplos tramos. Além disso, ao clicar com o botão direito do rato, aparecem opções para "Selecionar" um único tramo, efetuar uma "Seleção múltipla" tramo a tramo ou "Procurar" um tramo pela referência dos seus nós extremos.

Ao apagar um tramo, os nós extremos também são eliminados, caso pertençam exclusivamente ao tramo apagado.

Editar dados de cálculo

Permite editar o tramo selecionado. É possível marcar no ecrã uma área de captura retangular com o botão esquerdo do rato para editar vários troços, selecionando os campos que se pretendem editar. Além disso, se clicar com o botão direito do rato, surgem opções para "Selecionar" um único tramo, realizar uma "Seleção múltipla" tramo a tramo ou "Procurar" um tramo através da referência dos seus nós extremos.

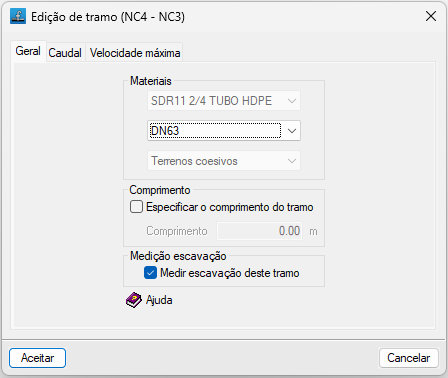

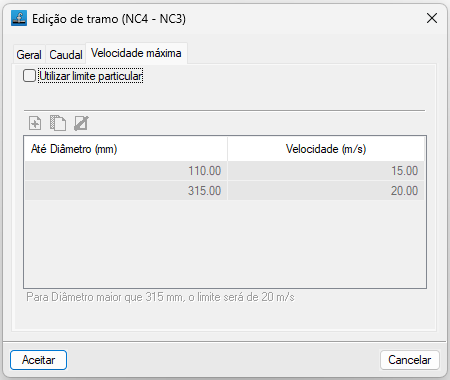

Na janela de edição que aparece introduzem-se os dados do tramo:

• Separador "General"
  • Materiais
    • Material do tramo
      Determina a série de diâmetros disponíveis para o tramo, tanto para seleção manual como para pré-dimensionamento. Neste último caso, o programa tentará encontrar um diâmetro que cumpra os requisitos sem alterar o material do tramo.
    • Diâmetro do tramo
      Determina as principais características de cálculo do tramo. No pré-dimensionamento modifica-se o diâmetro que melhor se ajuste à rede atual, dentro dos valores definidos para o material selecionado no tramo.
    • Terreno do tramo
      Terreno onde é escavada a vala por onde passa o tramo. Este parâmetro não aparece se não tiverem sido selecionados terrenos para a obra.
  • Comprimento
    O programa permite determinar o comprimento do tramo com base no desenho introduzido ou introduzir diretamente o seu valor. No primeiro caso, a caixa "Especificar o comprimento do tramo" deve permanecer desativada e o comprimento do tramo é calculado com base nas coordenadas dos nós dos seus extremos (incluindo a sua cota). No segundo caso, a caixa "Especificar o comprimento do tramo" deve ser ativada e indicado o valor do comprimento com o qual esse tramo será calculado. Esta opção permite introduzir esquemas que não precisam de ser desenhados à escala real.
    • Especificar o comprimento do tramo (opcional)
  • Medição escavação
    • Medir escavação deste tramo (opcional)

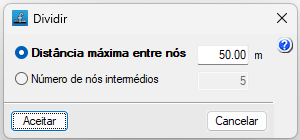

Atribuir dados de cálculo

Permite atribuir dados aos tramos de forma rápida.

Ao clicar na opção, abre-se uma pequena janela no canto superior esquerdo do ecrã. Ao mesmo tempo, o tramo selecionado ficará destacado a amarelo, começando pelo que tiver as referências de nós mais baixas. É possível rever e alterar os dados do tramos (como o comprimento, o material e o diâmetro). É possível percorrer todos os tramos utilizando os botões correspondentes.

Informação

Permite consultar os dados introduzidos no tramo.

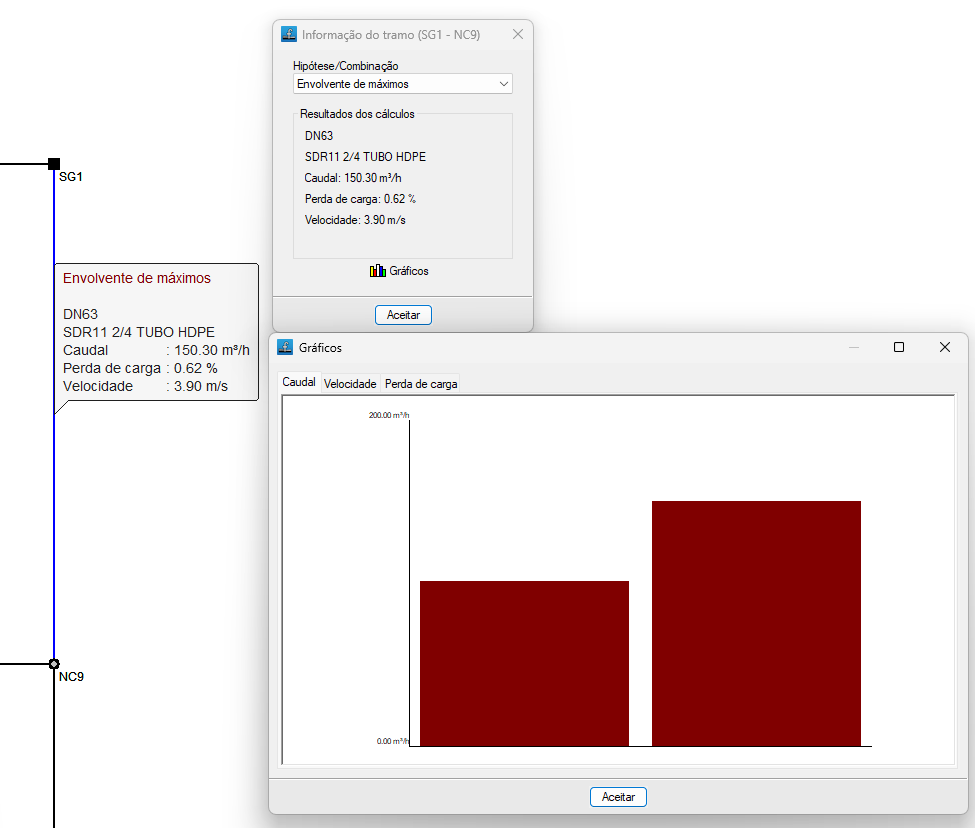

Se a obra tiver sido calculada, obtêm-se também os resultados do cálculo do tramo na combinação ativada nesse momento. Além disso, ao clicar no tramo, abre-se uma janela onde é possível consultar os resultados para qualquer hipótese, combinação, envolvente e oscilação, tanto de forma analítica como gráfica: através do botão "Gráficos" são visualizados os gráficos de "Caudal", "Velocidade" e "Perda de Carga" para as diferentes combinações.
