Fluxos de trabalho compatíveis com o programa

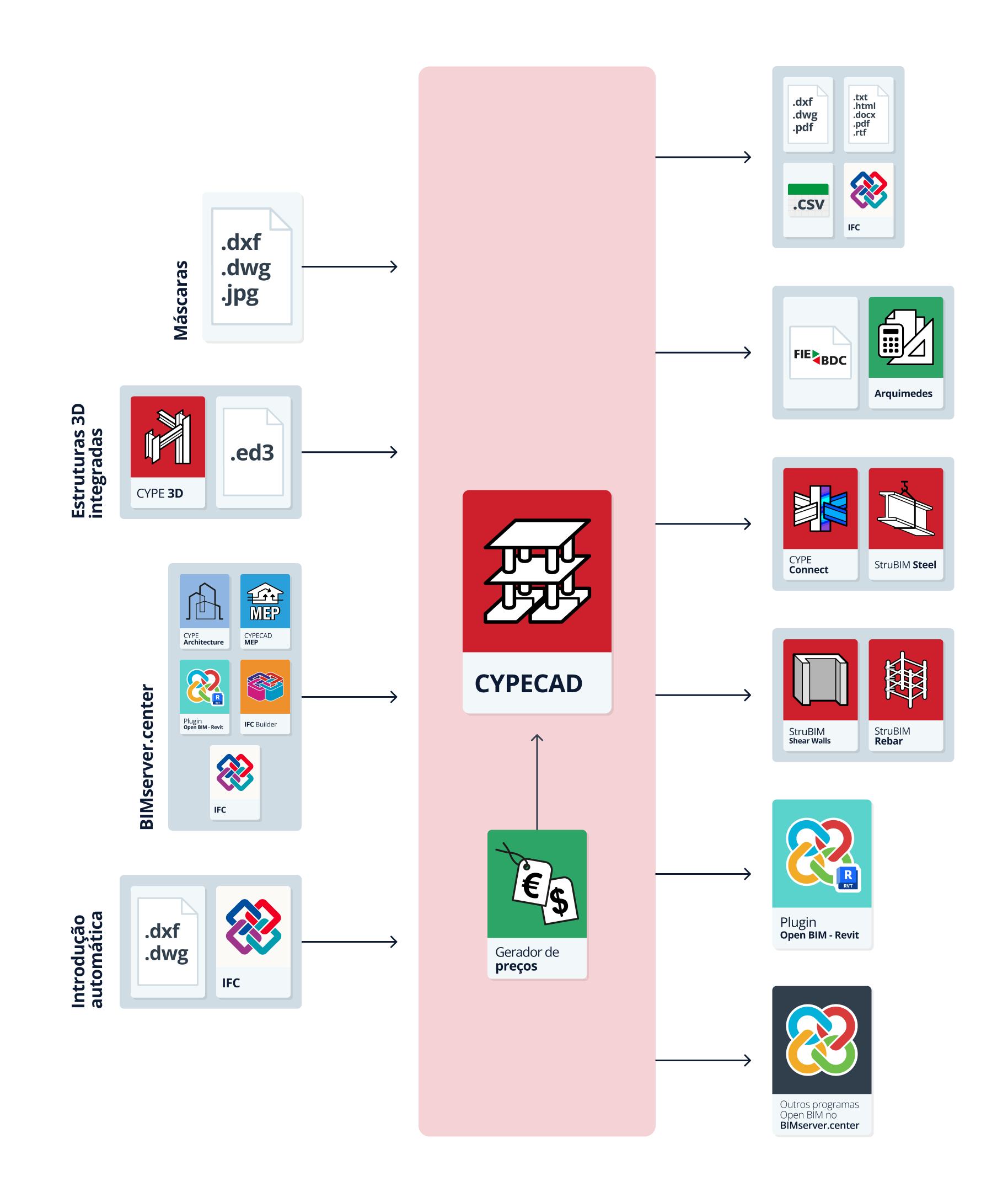

O CYPECAD, por ser uma ferramenta Open BIM e estar conectado à plataforma BIMserver.center, oferece diferentes opções de fluxo de trabalho.

Introdução de dados

Modelação livre/com máscaras

O CYPECAD permite a modelação livre ou usando máscaras da estrutura, seja a partir do zero (como «Obra vazia») ou para completar a definição de dados importados de outros fluxos de trabalho:

• Modelação da estrutura através da sua introdução livre no CYPECAD.
• Modelação da estrutura no CYPECAD com base em máscaras de formato DXF-DWG, DWF, PDF ou imagens (.jpeg, .jpg, .bmp, .wmf, .emf, .pcx).

Estruturas 3D integradas

O CYPECAD permite incorporar estruturas desenvolvidas no CYPE 3D para realizar o seu cálculo conjunto:

• Importação de obras do CYPE 3D como estruturas 3D integradas no formato .ed3.

Importação de modelos do BIMserver.center

Se o trabalho do CYPECAD estiver vinculado a um projeto BIM da plataforma BIMserver.center, é possível realizar as seguintes ações:

• Importação do modelo com a geometria de um edifício. Isto permite gerar as plantas, os pilares, os muros, as vigas e o contorno das lajes, bem como gerar os elementos construtivos (incluindo as suas cargas), a partir de elementos encontrados no modelo BIM, como pilares, vigas, lajes ou muros e divisórias. A estrutura poderá ser calculada com base na geometria importada dos elementos mencionados, após a sua conclusão no CYPECAD. Os modelos podem provir de diversas fontes:
  • Importação de modelos concebidos no CYPE Architecture.
  • Importação de modelos concebidos no IFC Builder.
  • Importação de modelos em formato IFC com o IFC Uploader (gerados por programas CAD/BIM como Allplan, ArchiCAD e outros).
  • Importação de modelos concebidos no CYPECAD MEP.
  • Importação de modelos concebidos no Autodesk Revit com o plugin Open BIM - Revit.
  • Se o modelo arquitetónico for gerado pelo IFC Builder ou CYPE Architecture, também é possível importar os modelos DXF ou DWG contidos nesse modelo, ou aqueles que o próprio programa gera (a partir dos elementos construtivos introduzidos) quando se exporta um modelo para o projeto BIM.

Introdução automática (sem ligação ao BIMserver.center)

Se a obra não estiver ligada ao BIMserver.center, o CYPECAD oferece opções específicas de introdução e geração automática de dados a partir dos seguintes ficheiros:

• Introdução automática a partir de máscaras DXF ou DWG de: pilares, descrição de plantas/grupos, cargas gerais, vigas de contorno exterior e vigas de contorno de aberturas.
• Introdução automática a partir de um ficheiro em formato IFC de: plantas, pilares, vigas de contorno exterior, vigas em aberturas interiores e cargas de paredes.

Outras opções de importação

• Importação de ficheiros ASC (ASCII) para gerar a fundação a partir desses ficheiros exportados de uma folha de cálculo ou de outros programas.

Banco de preços

• Integração de bases de dados de preços obtidas do Gerador de Preços.

Salida de datos

• Exportação de listagens para os formatos HTML, DOCX, PDF, RTF e TXT.
• Exportação de desenhos para os formatos DXF, DWG e PDF.
• Exportação para um ficheiro em formato CSV de dados como os esforços de pilares, paredes e muros.
• Exportação do orçamento para o Arquímedes ou para um ficheiro no formato FIEBDC-3 para poder ser utilizado por outros programas de medições e orçamentos.
• Exportação direta do modelo para ficheiros em disco no formato IFC.
• Exportação para Tekla e CIS/2.
• Exportação das informações contidas no CYPECAD para a plataforma BIMserver.center através dos formatos IFC e glTF, garantindo a interoperabilidade e a troca eficiente de informações entre diferentes programas. Isso permite que os participantes autorizados do projeto possam visualizá-las. As informações geradas pelo CYPECAD podem ser utilizadas pelos seguintes programas:
  • CYPE Connect / StruBIM Steel
    Importam os perfis da estrutura metálica e os esforços do CYPECAD para realizar o cálculo detalhado das ligações.
  • StruBIM Shear Walls
    Importa as paredes indicadas no CYPECAD para efetuar as verificações específicas das paredes resistentes.
  • Autodesk Revit (mediante o Plugin Open BIM - Revit)
    Importa as informações geradas pelo CYPECAD para visualização e gestão no Revit. Opcionalmente, é possível gerar elementos nativos do Revit a partir do IFC estrutural.
