Cálculo térmico e acústico em condutas
O programa é capaz de realizar o cálculo térmico e/ou acústico das redes de condutas de ar. Para isso, siga os seguintes passos.
Ativação do cálculo térmico e acústico em condutas

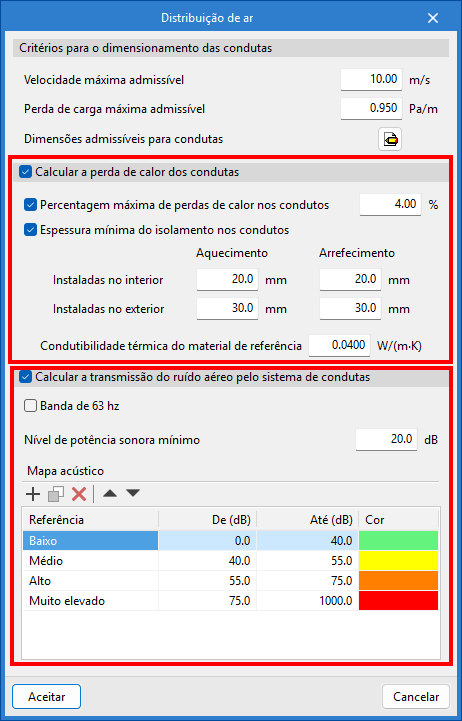

A ativação do cálculo térmico e/ou acústico é feito nas “Opções gerais” do bloco “Projeto”, dentro de “Distribuição de ar”.
Nesta janela, é possível ativar as caixas “Calcular a perda de calor das condutas” e/ou “Calcular a transmissão do ruído aéreo pelo sistema de condutas”.
Introdução de dados nos equipamentos ou pontos iniciais da instalação de condutas
A introdução de dados nos equipamentos ou pontos iniciais da instalação de condutas para poder realizar o cálculo térmico e/ou acústico pode ser feito das seguintes formas.
Introdução de dados acústicos em equipamentos genéricos

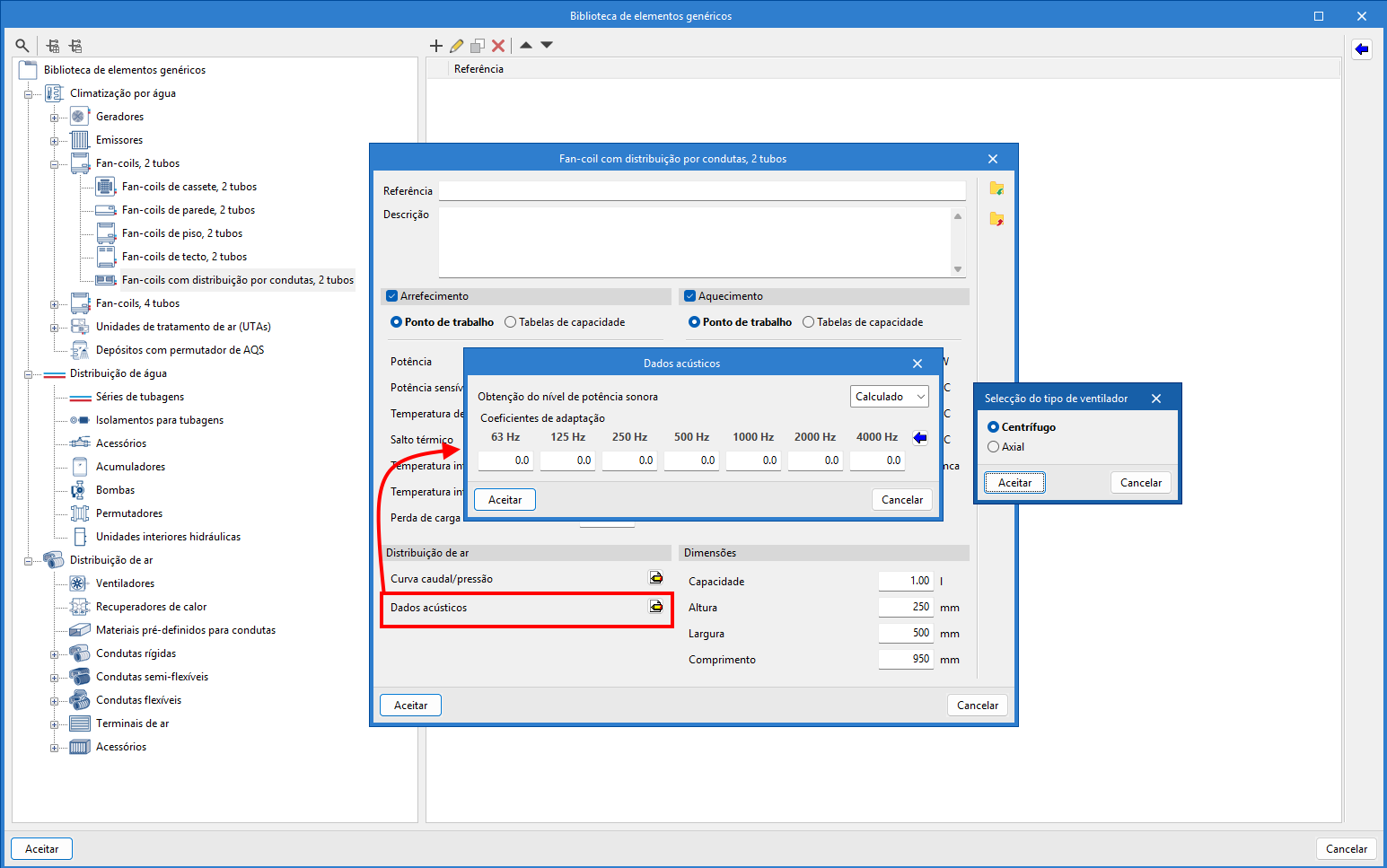

A introdução de dados acústicos em equipamentos genéricos é feita acedendo ao painel de edição na "Biblioteca de elementos genéricos" e premindo na opção disponível ao lado da etiqueta "Dados acústicos" (ou "Dados acústicos (Impulsão)" e "Dados acústicos (Retorno/Extração)" em equipamentos com duas redes associadas).
Esta opção está disponível para equipamentos de instalações de ventilação e climatização com distribuição de ar, como fancoils com distribuição por condutas, unidades de tratamento de ar, ventiladores e recuperadores de calor.
A “Obtenção do nível de potência sonora” do equipamento pode ser “Manual” ou “Calculada”:
- Se for escolhido “Manual”, deve-se definir o “Nível de potência sonora (dB)” para cada uma das seguintes frequências: 63, 125, 250, 500, 1000, 2000 e 4000 hertz.
- Se for escolhido "Calculado", os "Coeficientes de adaptação" para essas mesmas frequências são definidos utilizando o assistente à direita, que permite importar os valores necessários realizando uma "Seleção do tipo de ventilador" entre "Centrífugo" ou "Axial".
Introdução de dados térmicos e acústicos em pontos iniciais de pré-instalações de condutas

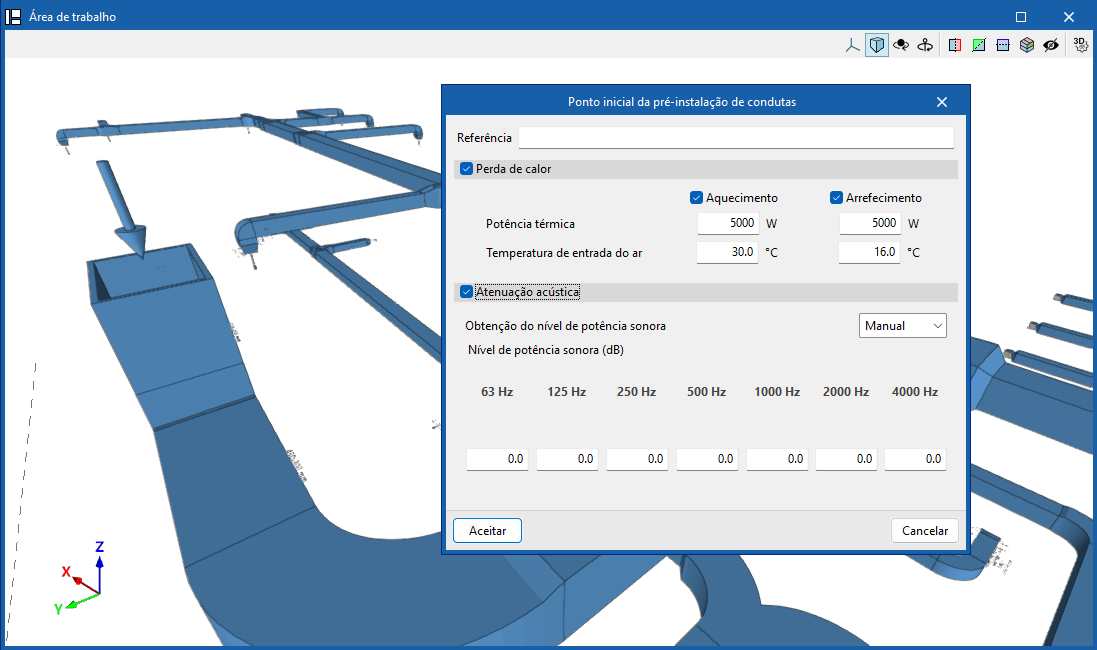

No caso de pré-instalações de condutas sem equipamentos introduzidos, são ativadas as caixas “Perda de calor” e “Atenuação acústica”, dentro da janela de edição do “Ponto inicial da pré-instalação de condutas”.
Ao ativar a opção "Perda de calor", define-se a "Potência térmica" e a "Temperatura de entrada do ar" para "Aquecimento" e/ou para "Arrefecimento".
Ao ativar a opção "Atenuação acústica", define-se a "Obtenção do nível de potência sonora" da mesma forma explicada para os equipamentos genéricos da biblioteca.
Introdução de dados acústicos em equipamentos do fabricante
Os dados acústicos estão incluídos juntamente com as restantes características técnicas nos equipamentos dos catálogos de fabricante da Open BIM Database, pelo que basta descarregar e atualizar o catálogo e selecionar o equipamento desejado para carregar esses dados.
Consulta dos resultados do cálculo térmico e acústico
Se as opções indicadas acima tiverem sido marcadas, o cálculo térmico e/ou acústico em condutas é efetuado de forma combinada ao iniciar o cálculo do modelo, utilizando as opções do bloco "Cálculo". Em seguida, os resultados obtidos podem ser consultados das seguintes formas.
Consulta de resultados em elementos específicos

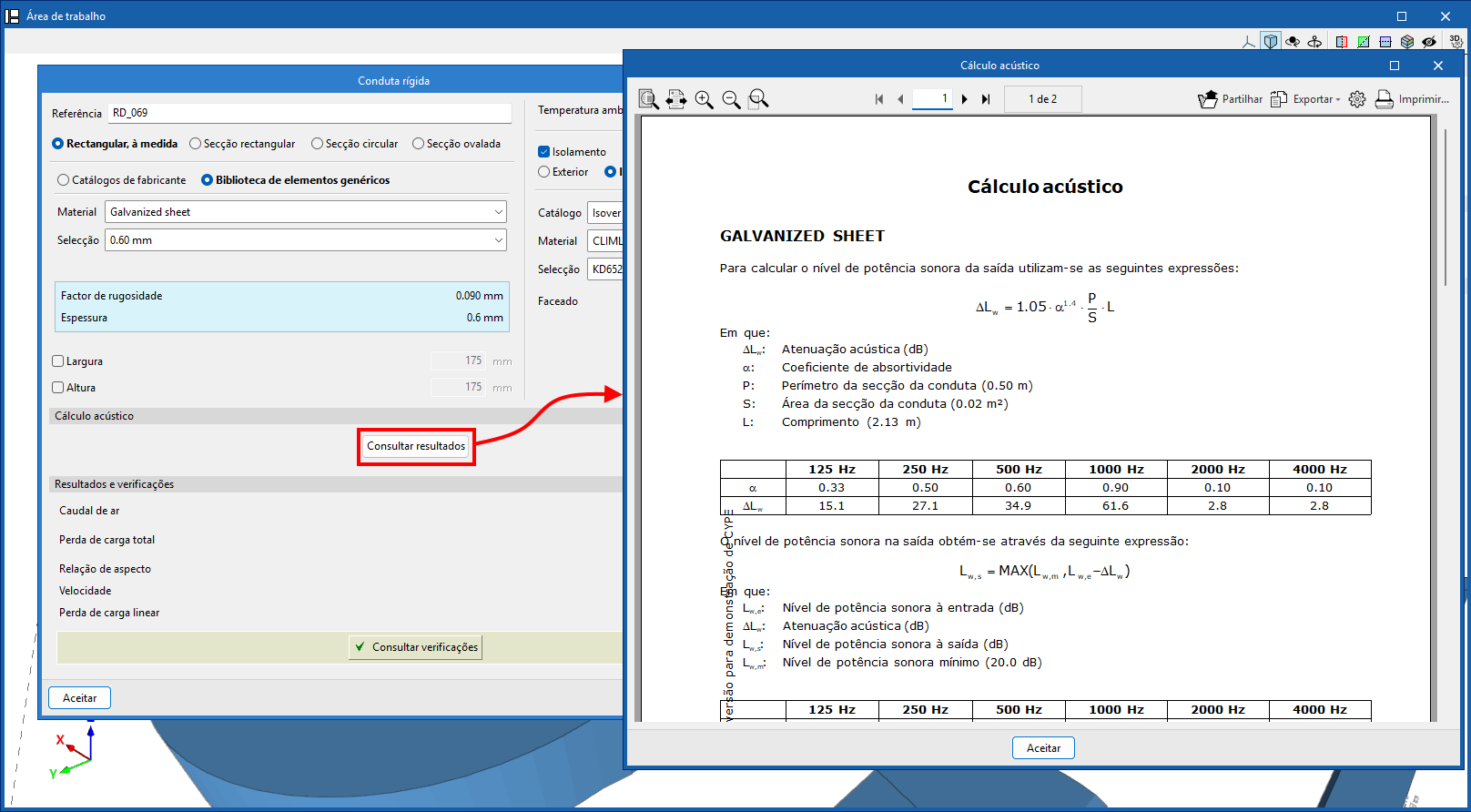

O programa permite consultar as listagens de resultados do cálculo acústico a partir do painel de edição de cada equipamento ou tramo de conduta, na secção “Cálculo acústico”, premindo em seguida em “Consultar resultados”.
Análise gráfica dos resultados do cálculo térmico e acústico

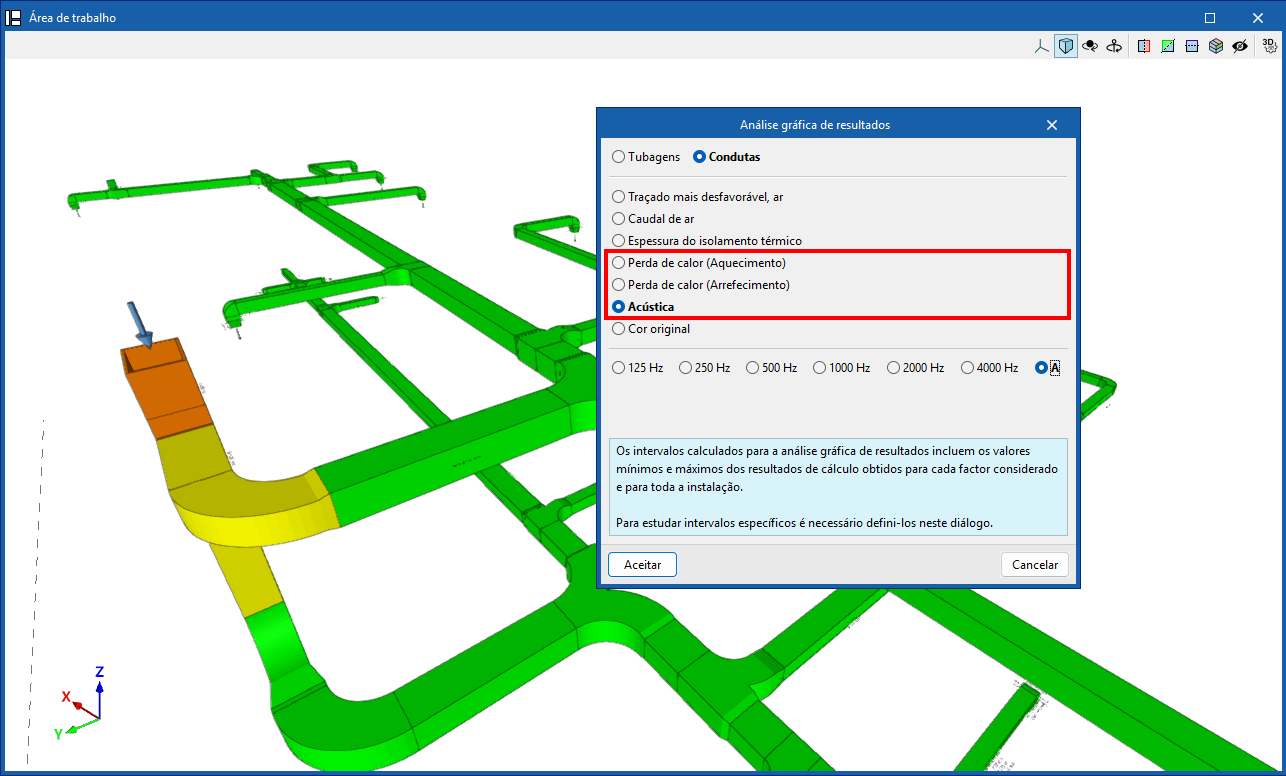

Também é possível visualizar os resultados de forma gráfica, colorindo os tramos da conduta no modelo através da “Análise gráfica dos resultados”, selecionando as opções “Perda de calor (Aquecimento)”, “Perda de calor (Arrefecimento)” ou “Acústica” na sua configuração.
Listagens "Perda de calor" e "Acústica"

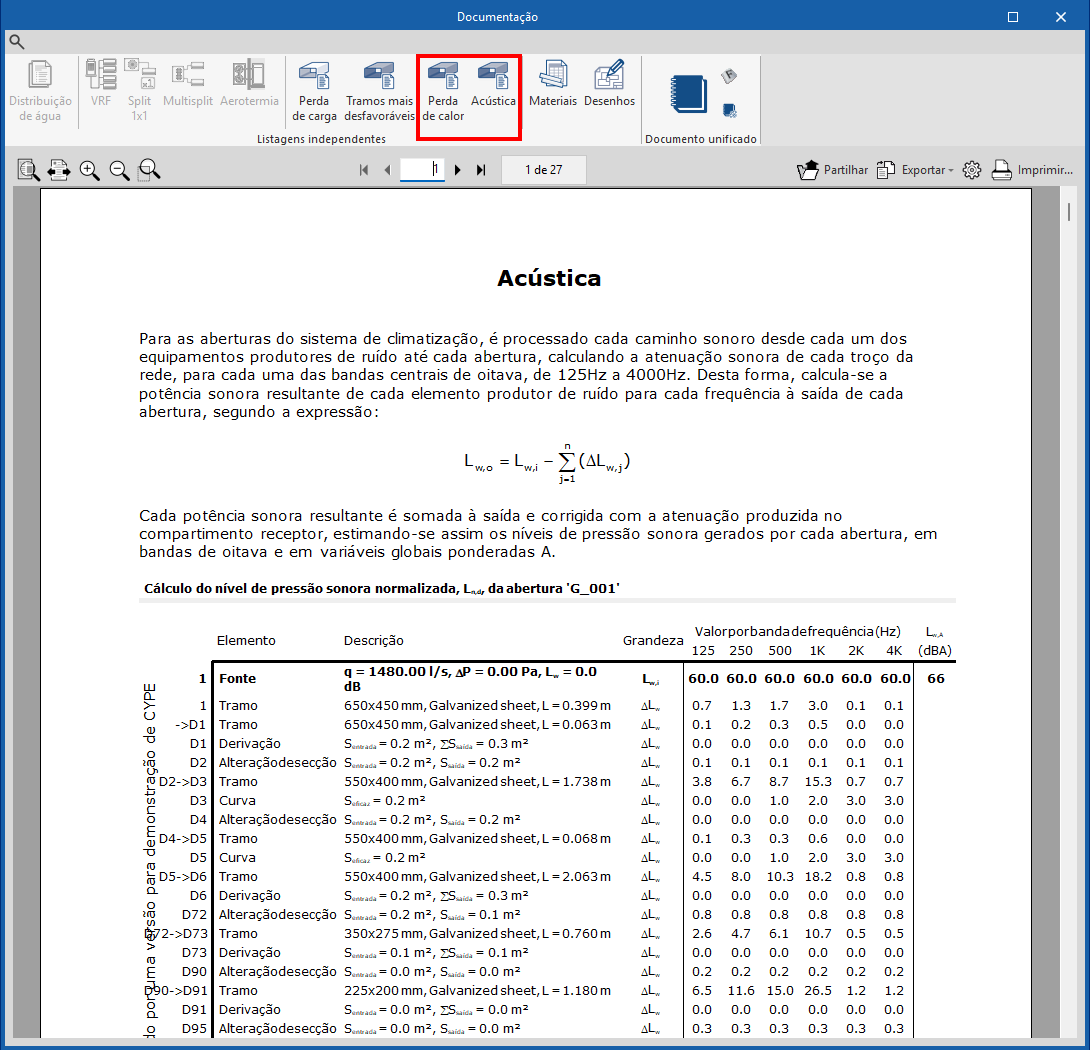

Por último, o programa disponibiliza as listagens "Perda de calor" e "Acústica" a partir da opção "Documentação" do bloco "Resultados".
