Definição dos circuitos de piso radiante
No bloco "Circuito" da barra de ferramentas principal encontram-se as opções que permitem introduzir circuitos de piso radiante no modelo:
Circuito
Permite introduzir um circuito de piso radiante na área de trabalho, desenhando o seu contorno numa planta.
Ao introduzir um circuito, o programa exige a definição dos seguintes parâmetros. Se um valor estiver bloqueado, ao atualizar os resultados ele não será modificado, mas permanecerá inalterado.
Os parâmetros do circuito podem ser definidos localmente ou herdados a partir das informações introduzidas no tipo de compartimento (em "Opções gerais" e selecionando "Bibliotecas" e "Tipos de compartimento").
- Referência
Referência do circuito. - Sistema
Seleção do tipo de painel e tubagem. As bibliotecas desses tipos podem ser criadas e editadas através das opções "Tipos de tubagem" e "Tipos de sistemas" disponíveis em "Opções gerais", dentro do bloco "Projeto". - Camada de argamassa
Definição das seguintes características da camada de argamassa:- Espessura
- Condutividade térmica
- Com peças intercaladas (opcional)
- Condutividade térmica das peças
- Proporção em volume das peças na placa

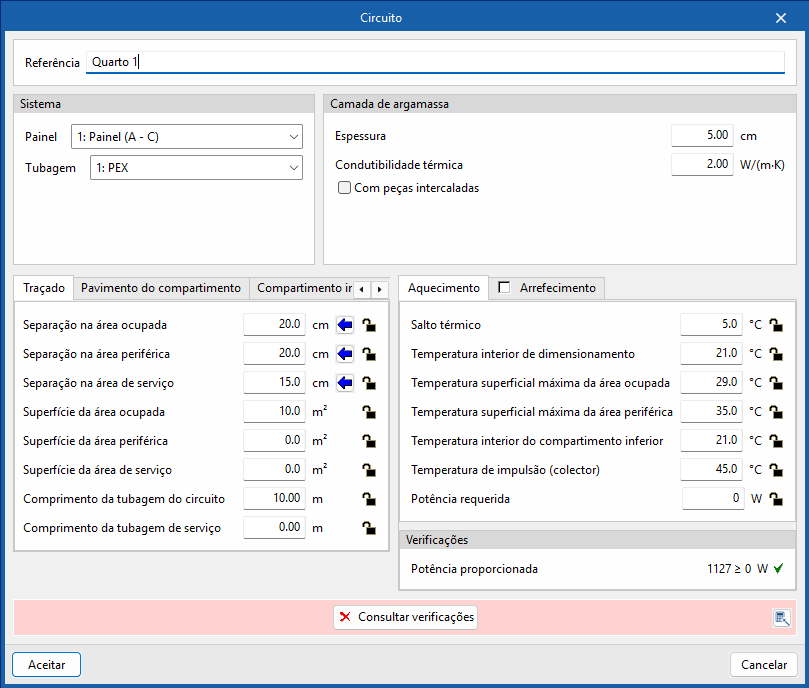

- Separador "Traçado"
Permite especificar os dados que definem o traçado do circuito:- Separação na área ocupada (Bloquear/Desbloquear)
- Separação na área periférica/na área de serviço
- separação na área de serviço (Bloquear/Desbloquear)
- Superfície da área ocupada (Bloquear/Desbloquear)
- Superfície da área periférica (Bloquear/Desbloquear)
- Superfície da área de serviço (Bloquear/Desbloquear)
- Comprimento de tubagem do circuito (Bloquear/Desbloquear)
- Comprimento de tubagem de serviço (Bloquear/Desbloquear)

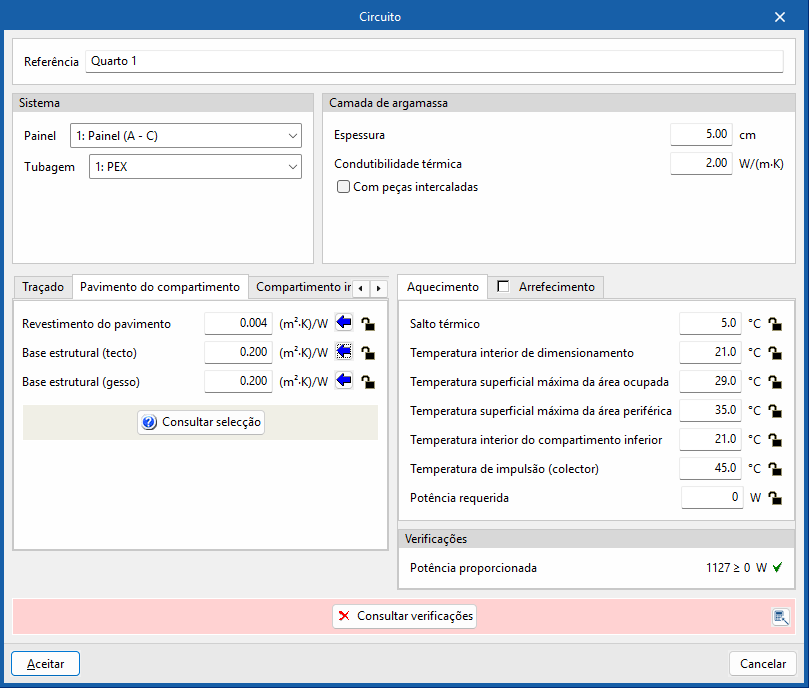

- Separador "Pavimento do compartimento"
Define a resistência térmica dos seguintes elementos construtivos:- Revestimento do pavimento (Bloquear/Desbloquear)
- Base estrutural (teto) (Bloquear/Desbloquear)
- Base estrutural (gesso) (Bloquear/Desbloquear)

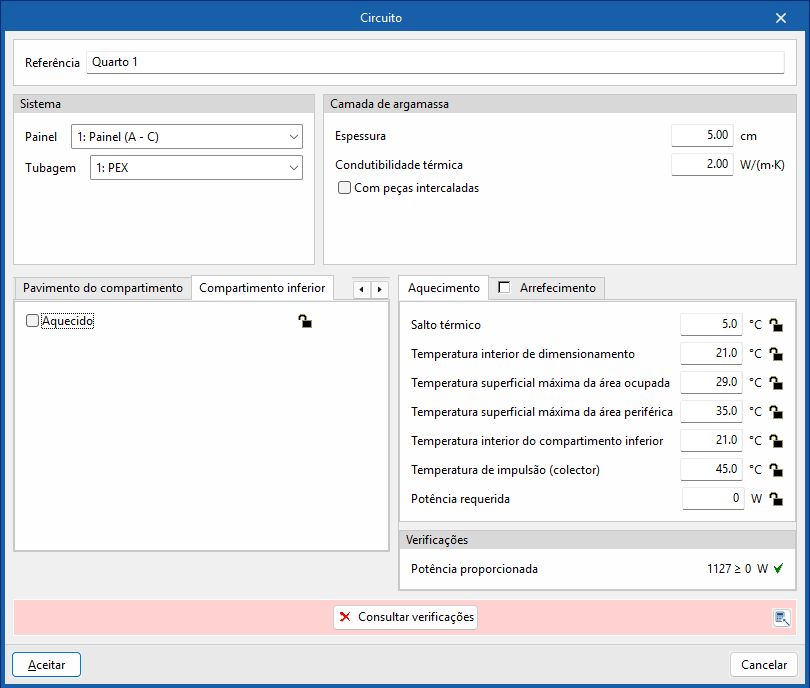

- Separador "Compartimento inferior"
Indica se o compartimento inferior é aquecido ou não. Nos programas Open BIM Systems de piso radiante, esta opção permite ajustar a medição incorporando as camadas de material necessárias neste caso. A "Temperatura interior do compartimento inferior" é definida com a opção mencionada posteriormente.- Aquecido (opcional) (Bloquear/Desbloquear)
- Separador "Aquecimento"
Permite consultar ou editar os seguintes parâmetros de cálculo de aquecimento:- Salto térmico (Bloquear/Desbloquear)
- Temperatura interior de dimensionamento (Bloquear/Desbloquear)
- Temperatura superficial máxima da área ocupada (Bloquear/Desbloquear)
- Temperatura superficial máxima da área periférica (Bloquear/Desbloquear)
- Temperatura interior do compartimento inferior (Bloquear/Desbloquear)
- Temperatura de impulsão (coletor) (Bloquear/Desbloquear)
- Potência requerida (Bloquear/Desbloquear) (em sistemas de tipo A-C e B)
- Potência requerida superior (Bloquear/Desbloquear) (em sistemas de tipo E)
- Potência requerida inferior (Bloquear/Desbloquear) (em sistemas de tipo E)
- Separador "Arrefecimento" (opcional)
Permite consultar ou editar os seguintes parâmetros de cálculo de arrefecimento:- Salto térmico (Bloquear/Desbloquear)
- Temperatura interior de dimensionamento (Bloquear/Desbloquear)
- Temperatura superficial mínima da área ocupada (Bloquear/Desbloquear)
- Temperatura superficial mínima da área periférica (Bloquear/Desbloquear)
- Temperatura interior do compartimento inferior (Bloquear/Desbloquear)
- Temperatura de impulsão (coletor) (Bloquear/Desbloquear)
- Potência requerida (Bloquear/Desbloquear) (em sistemas de tipo A-C e B)
- Potência requerida superior (Bloquear/Desbloquear) (em sistemas de tipo E)
- Potência requerida inferior (Bloquear/Desbloquear) (em sistemas de tipo E)
- Verificações
Permite consultar se a potência fornecida é superior ou igual à potência requerida.- Potência fornecida (em sistemas de tipo A-C e B)
- Potência fornecida superior (Bloquear/Desbloquear) (em sistemas de tipo E)
- Potência fornecida inferior (Bloquear/Desbloquear) (em sistemas de tipo E)
- Consultar verificações
Acede a uma listagem de verificações do circuito, que inclui um resumo de resultados e a descrição do cálculo. - Seleção automática da passagem do circuito
Realiza a seleção automática da passagem das zonas ocupadas e periféricas do circuito (de entre os disponíveis em função do sistema) para cumprir as verificações com as condições definidas.

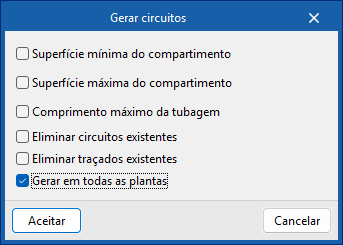

Gerar circuitos
Permite gerar os circuitos de piso radiante e o seu traçado automaticamente na planta visível ou em todas as plantas, a partir da geometria dos compartimentos previamente definidos e das informações fornecidas nos painéis de edição que aparecem após premir esta opção.
É possível configurar a geração de circuitos ativando as seguintes opções:
- Superfície mínima do compartimento (opcional)
- Superfície máxima do compartimento (opcional)
- Comprimento máximo de tubagem (opcional)
- Eliminar circuitos existentes (opcional)
- Eliminar traçados existentes (opcional)
- Gerar em todas as plantas (opcional)
Posteriormente, se necessário, os circuitos gerados e o seu traçado podem ser modificados ou ajustados para se adaptarem à situação real do projeto.
Dividir circuito
Permite dividir um circuito de piso radiante em vários circuitos introduzindo uma linha entre vários pontos do seu contorno.
| Nota: |
|---|
| A utilização de circuitos de menor superfície permite que os circuitos não tenham um comprimento de tubagem excessiva. |

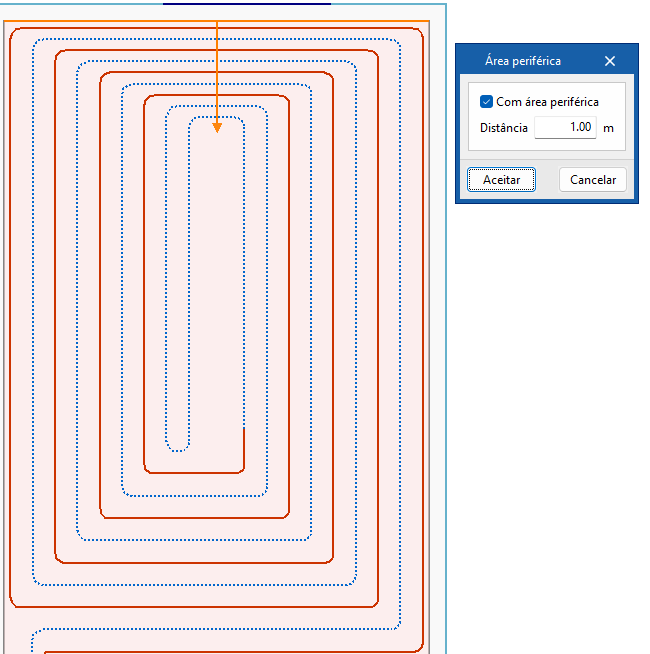

Área periférica
Permite definir uma área periférica selecionando o lado de um circuito.
As áreas periféricas são zonas do compartimento (por exemplo, a superfície do compartimento mais próxima da fachada) que admitem uma temperatura superficial e passagem diferente do definido na área ocupada.
A concentração de tubagens na área periférica permite aumentar a potência fornecida pelo circuito no compartimento.

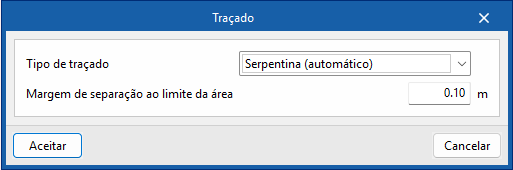

Traçado
Permite definir o traçado de um circuito previamente introduzido.
Ao selecionar esta opção, o programa exige a definição dos seguintes parâmetros:
- Tipo de traçado
Seleção do tipo de traçado entre os seguintes:- Automático
- Espiral (automático)
- Espiral horário
- Espiral anti-horário
- Serpentina (automático)
- Serpentina paralelo horário
- Serpentina paralelo anti-horário
- Serpentina perpendicular horário
- Serpentina perpendicular anti-horário
- Margem de separação ao bordo da área
Após aceitar, define-se o traçado selecionando um ponto do contorno do circuito na planta. No ponto selecionado, será possível conectar a tubagem de conexão com o piso radiante.
Modificar traçado
Permite modificar o traçado dos circuitos do piso radiante gerados anteriormente.
Ao utilizar esta opção, o programa permite redefinir o traçado do circuito diretamente premindo nos pontos desejados na planta.

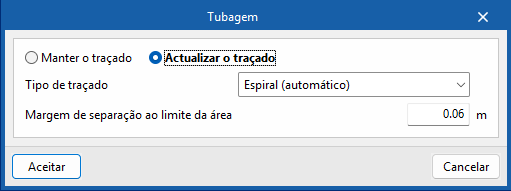

Atualizar traçados
Permite atualizar o traçado dos circuitos de piso radiante gerados e modificados previamente.
Ao selecionar esta opção e premir sobre um circuito cujo traçado foi modificado, o programa permite selecionar uma das seguintes opções:
- Manter o traçado
Manter o traçado do circuito selecionado. - Atualizar o traçado
Voltar a gerar o traçado do circuito selecionado. Para isso, indique novamente o "Tipo de traçado" e a "Margem de separação ao bordo da área".
