Novo

Permite introduzir um compartimento na área de trabalho desenhando o seu contorno na planta. Não é necessário introduzir os compartimentos manualmente se tiverem sido lidos e importados do modelo BIM.

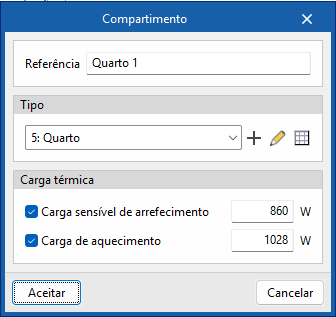

Ao introduzir um compartimento, o programa exige a definição dos seguintes parâmetros:

• Referência
  Referência do compartimento.
• Tipo
  Seleção do tipo de compartimento. Os tipos de compartimento podem ser criados e editados com as opções disponíveis à direita do menu desdobrável ou através das bibliotecas disponíveis em "Opções gerais", dentro do bloco "Projeto".
• Carga térmica
  Permite ativar e definir a carga térmica do compartimento. No caso de compartimentos importados do modelo BIM, esses dados podem ser lidos a partir da informação fornecida nesse modelo.
  • Carga sensível de arrefecimento (opcional)
  • Carga de aquecimento (opcional)

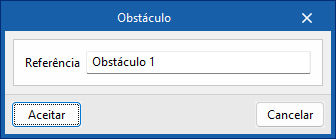

Obstáculo

Permite introduzir um obstáculo desenhando o seu contorno na planta. Isto permite representar a existência de mobiliário fixo, pilares e outros elementos que impedem a instalação do piso radiante em determinadas partes de um compartimento.

O programa considerará a geometria do obstáculo no momento da geração do traçado de um circuito.
