Definição de tipos de receptor, sistemas de ligação à terra e níveis de proteção

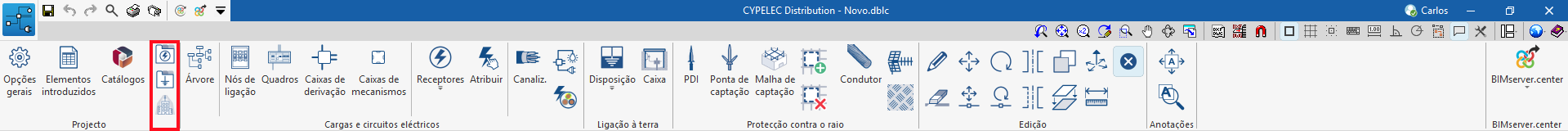

No grupo "Projeto" da barra de ferramentas principal, encontram-se opções para definir os tipos de receptores, sistemas de ligação à terra e os níveis de proteção do projeto:

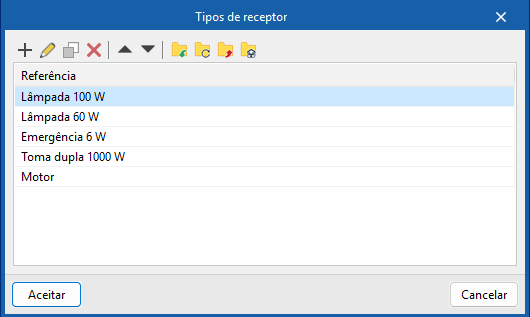

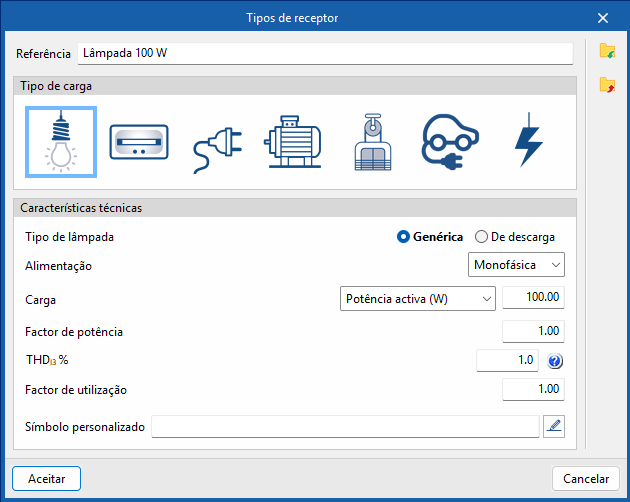

Tipos de recetor
Permite aceder a uma lista de tipos de recetor. Podem ser criados e editados os tipos de recetor indicando os seguintes parâmetros:
- Referência

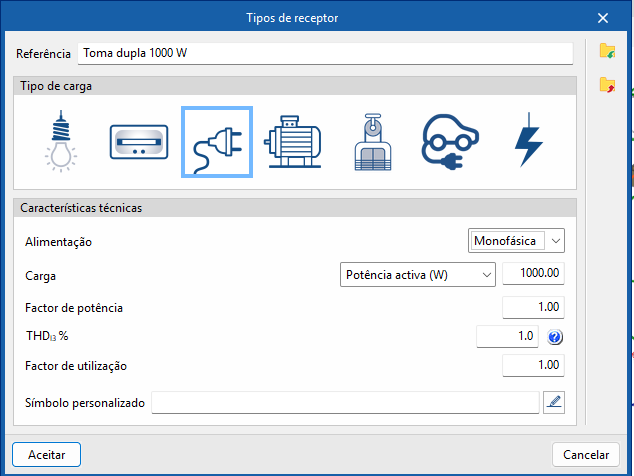

Referência do tipo de recetor. - Tipo de carga (Iluminação / Emergência / Tomada de corrente / Motor / Aparelho de elevação / Carregamento de veículo elétrico / Genérica)
- Características técnicas
- Tipo de lâmpada (em "Iluminação" e "Emergência")
- Genérica / De descarga
- Alimentação
- Monofásica / Bifásica / Trifásica
- Carga
- Potência ativa (W) / Potência aparente (VA)
- Fator de potência
- THDI3 (%) (índice de distorção harmónica de ordem 3)
Permite introduzir a percentagem da terceira harmónica que apresenta a carga. - Fator de utilização

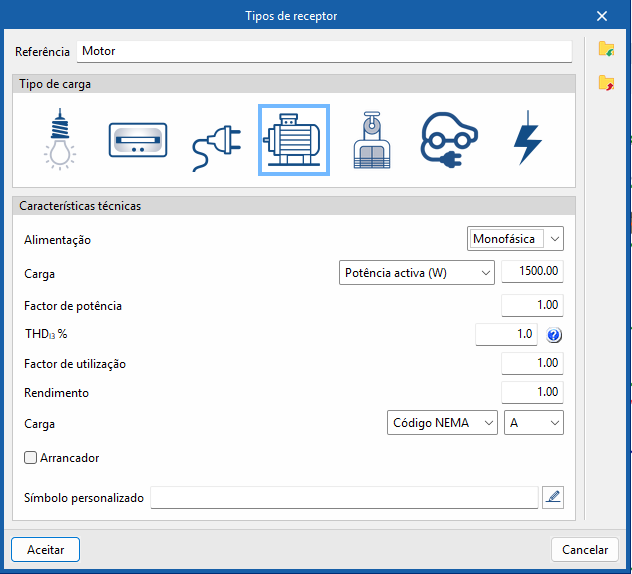

- Rendimento (no "Motor" e "Aparelho de elevação")
- Fator de arranque (no "Motor" e "Aparelho de elevação")
- Código NEMA / Genérico
- Arrancador (opcional) (no "Motor" e "Aparelho de elevação")
- Direto / Variador de frequência
- Símbolo personalizado
Permite selecionar um símbolo personalizado a partir dos criados previamente em "Opções gerais", "Simbologia para desenhos".
- Tipo de lâmpada (em "Iluminação" e "Emergência")
Os tipos de recetor aqui definidos podem ser carregados posteriormente ao utilizar as opções "Recetores" ou "Atribuir" propriedades aos recetores da barra de ferramentas principal.
Sistemas de ligação à terra
Permite aceder a uma janela com a lista de sistemas de ligação à terra disponíveis. Estes sistemas podem ser selecionados ao introduzir os componentes de ligação à terra no modelo geométrico, utilizando as opções do grupo "Ligação à terra" da barra de ferramentas superior.
A informação dos diferentes sistemas de ligação à terra definidos pode ser exportada para o projeto BIM e posteriormente utilizada em programas como o CYPELEC.
Ao criar um sistema de ligação à terra, indicam-se os seguintes parâmetros:

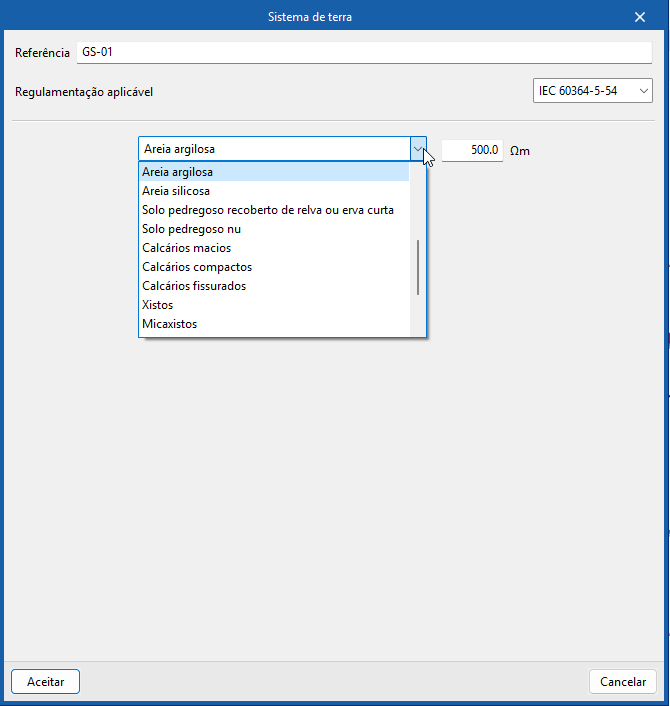

Definição de um sistema de ligação à terra IEC 60364-5-54
- Referência
- Sistema de puesta a tierra: IEC 60364-5-54
- Tipo de terreno
- Resistividade do terreno (Ωm)

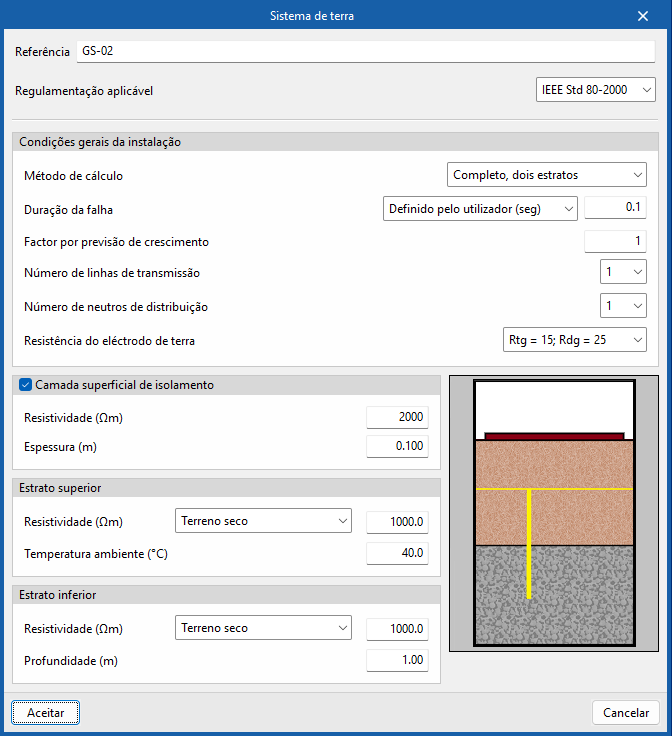

Definição de um sistema de ligação à terra IEEE Std 80-2000
- Referência
- Sistema de ligação à terra: IEEE Std 80-2000
- Condições gerais da instalação
- Método de cálculo (Simplificado / Completo, terreno homogéneo / Completo, dois estratos)
- Duração da falha (Definido pelo utilizador / Proporcionado pela proteção)
- Fator por previsão de crescimento
- Número de linhas de transmissão
- Número de neutros de distribuição
- Resistência do elétrodo de ligação à terra
- Camada superficial de isolamento (opcional)
- Resistividade (Ωm)
- Espessura (m)
- Estrato superior
- Resistividade (Ωm)
- Temperatura ambiente (ºC)
- Estrato inferior (no método de cálculo "Completo, dois estratos")
- Resistividade (Ωm)
- Temperatura ambiente (ºC)
Definição de um sistema de ligação à terra UNESA
- Referência
- Sistema de ligação à terra: UNESA
- Condições gerais
- Tensão de serviço (V)
- Duração da falha (s)
- Tensão máxima admissível pela instalação de baixa tensão (V)
- Resistência elétrica do calçado (pé individual) (Ω)
- Terreno
- Exterior (Tipo de terreno, Resistividade do terreno)
- Interior (opcional) (Tipo de terreno, Resistividade do terreno)
- Malha de equipotencialidade instalada sob o pavimento
- Configuração da ligação à terra
- Neutro: Isolado
- Capacidade homopolar da linha aérea (F/km)
- Comprimento total das linhas aéreas (km)
- Capacidade homopolar dos cabos subterrâneos (F/km)
- Comprimento total dos cabos subterrâneos (F/km)
- Neutro: À terra
- Resistência da linha de ligação à terra (Ω)
- Reatância da linha de ligação à terra (Ω)
- Neutro: Isolado
Nível de proteção
Permite configurar o nível de proteção requerido para o sistema externo de proteção contra o raio.

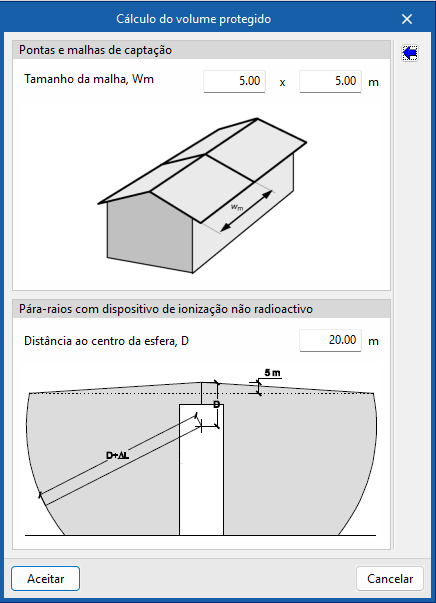

Para o efeito, é necessário definir a "Distância ao centro da esfera, D", que permite o "Cálculo do volume protegido".
O gráfico inferior apresenta o "Volume protegido através de para-raios com dispositivo de ionização", como soma do cone e a esfera cortada pelo plano indicado.

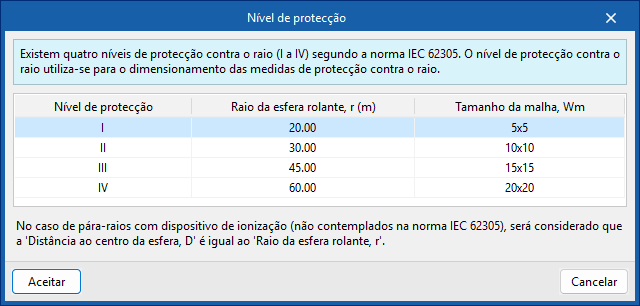

O assistente à direita permite definir a "Distância ao centro da esfera, D" em de acordo com um dos quatro níveis de proteção contra o raio (de I a IV) definidos na norma UNE/IEC 62305.
