Distribuição circular

A opção “Distribuição circular” permite distribuir luminárias em uma circunferência.

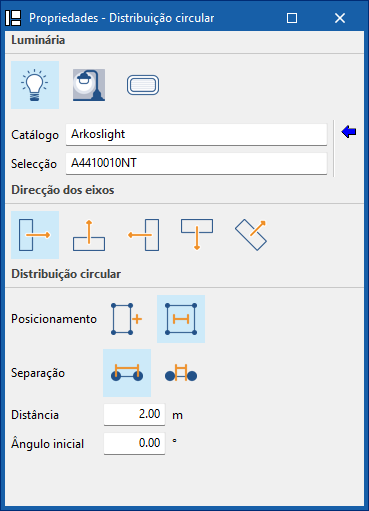

Para isso, são marcados dois pontos na área de trabalho, definindo a circunferência de referência. Durante o processo, o programa mostra a seguinte janela ancorável de definição dos parâmetros da distribuição:

• Tipo de iluminação
  • Interior
  • Exterior
  • Emergência
• Luminária
  • Catálogo / Seleção
    Referência do catálogo do fabricante e da seleção do modelo de luminária. Através do assistente “Seleção de uma luminária na biblioteca”, disponível à direita, o programa permite a seleção de luminárias dos “Catálogos de fabricante” ou da “Biblioteca de elementos genéricos”. É possível criar e editar estes tipos de elementos a partir das opções "Catálogos" e "Tipos de luminária interior", "Tipos de luminária exterior" ou "Tipos de luminária de emergência", respetivamente, disponíveis no bloco "Projeto" da barra de ferramentas principal da interface geral.
• Direção dos eixos
  Define a orientação das luminárias, aplicando uma rotação individual sobre o seu eixo Z. Para isso, indica-se se o plano horizontal de origem da curva fotométrica das luminárias está alinhado ou orientado num determinado ângulo em relação à linha de referência.
  • Está orientado para o exterior da circunferência.
  • É tangente à circunferência, orientado no sentido anti-horário.
  • Está orientado para o interior da circunferência.
  • É tangente à circunferência, orientado no sentido horário.
  • Tem uma orientação definida pelo utilizador.
• Distribuição circular
  Permite ajustar os parâmetros da distribuição das luminárias.
  • Posicionamento
    Indique se a distribuição das luminárias é definida introduzindo o seu número ou uma determinada distância entre luminárias.
    • Por quantidade
      As luminárias serão distribuídas uniformemente de acordo com o número indicado.
      • Número de luminárias
        Indique o número de luminárias da distribuição circular.
      • Ângulo inicial
        Indique o ângulo da primeira luminária da distribuição.
    • Por distância
      É estabelecida uma separação fixa entre luminárias, medida entre eixos ou entre bordos.
      • Separação
        Indique se a distância mede a separação "Entre eixos" ou "Entre bordos" das luminárias.
      • Distância
        Indique a distância entre as luminárias.
      • Ângulo inicial
        Indique o ângulo da primeira luminária da distribuição em relação à linha que une os dois pontos marcados na área de trabalho ao definir a circunferência.

Após aceitar, o programa gera e posiciona as luminárias de acordo com a configuração definida. Se necessário, a posição ou as propriedades das luminárias podem ser editadas individualmente posteriormente.
