Distribuição por zona

A opção "Distribuição por zona" permite introduzir uma distribuição de luminárias em grelha cobrindo a zona selecionada pelo utilizador.

Para isso, deve premir com o botão esquerdo do rato numa das zonas importadas ou introduzidas previamente no modelo. Desta forma, é gerada uma distribuição poligonal ajustada à zona. O lado da zona selecionado indicará a disposição do eixo X da distribuição. O programa mostra a vermelho as alinhamentos das luminárias na direção X e a verde os alinhamentos na direção Y.

Durante o processo, o programa exibe a seguinte janela ancorável de definição dos parâmetros de distribuição:

• Tipo de iluminação
  • Interior
  • Exterior
  • Emergência
• Luminária
  • Catálogo / Seleção
    Referência do catálogo do fabricante e da seleção do modelo de luminária. Através do assistente "Seleção de uma luminária na biblioteca", disponível à direita, o programa permite a seleção de luminárias dos "Catálogos de fabricante" ou da "Biblioteca de elementos genéricos". É possível criar e editar estes tipos de elementos a partir das opções "Catálogos" e "Tipos de luminária interior", "Tipos de luminária exterior" ou "Tipos de luminária de emergência", respetivamente, disponíveis no bloco "Projeto" da barra de ferramentas principal da interface geral.
• Direção dos eixos
  Define a orientação das luminárias, aplicando uma rotação individual sobre o seu eixo Z. Para isso, deve indicar se o plano horizontal de origem da curva fotométrica está alinhado ou orientado num determinado ângulo em relação à linha de referência:
  • Alinhado
  • Orientado 90º
  • Orientado 180º
  • Orientado 270º
  • Com orientação definida pelo utilizador
• Distribuição por zona
  Permite ajustar os parâmetros da distribuição de luminárias.
  • Posicionamento
    Indica se a distribuição das luminárias é definida introduzindo o seu número ou uma determinada distância entre luminárias. O programa permite "Introduzir só luminárias contidas completamente na área" marcando a opção correspondente. Esta opção exclui automaticamente as luminárias cuja geometria fica parcialmente fora do polígono de distribuição.
    • Por quantidade
      As luminárias serão distribuídas uniformemente de acordo com o número indicado.
      Para cada direção (X / Y), indica-se:
      • Alinhamento
        Permite indicar se as luminárias estão dispostas de forma "Simétrica", alinhadas nos seus "Bordos externos" ou com os seus centros coincidindo com os lados do retângulo ("Eixo-Eixo").
      • Número de luminárias
        Introduz-se o número de luminárias por alinhamento.
    • Por distância
      Estabelece-se uma separação fixa entre luminárias, medida entre centros ou entre bordos.
      Para cada direção (X / Y), indica-se:
      • Alinhamento
        Define como as luminárias são posicionadas em relação aos limites da distribuição. As luminárias podem ser dispostas de forma "Simétrica", alinhadas nos seus "Bordos externos" ou com os seus centros coincidindo com os lados do retângulo ("Eixo-Eixo").
      • Separação
        Indica se a distância mede a separação "Entre eixos" ou "Entre bordos" das luminárias.
      • Distância
        Introduz a distância entre luminárias.
• Distribuição automática

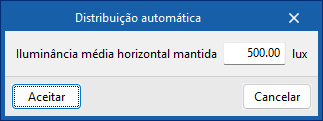

  Calcula o número ideal de luminárias para atingir uma iluminância alvo. Para isso, após selecionar um modelo de luminária e uma zona, o programa ajusta automaticamente os parâmetros de distribuição para se aproximar de uma "Iluminância média horizontal mantida", que deve ser introduzida pelo utilizador. A "Iluminância estimada" com os parâmetros gerados é apresentada no painel.

Após aceitar, o programa gera e posiciona as luminárias de acordo com a configuração definida. Se necessário, a posição ou as propriedades das luminárias podem ser editadas individualmente posteriormente.
