Definição das plantas do projeto na instalação de drenagem de águas
Dentro de "Instalação" do separador "Sanitary Systems", nas "Opções gerais" do grupo "Projeto" da barra de ferramentas principal, encontra-se a opção que permite definir as plantas do projeto da instalação de drenagem de águas:
Plantas

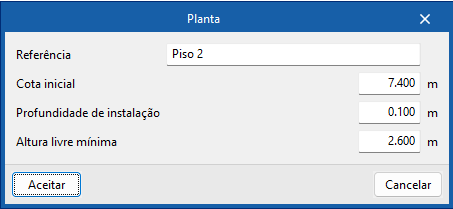

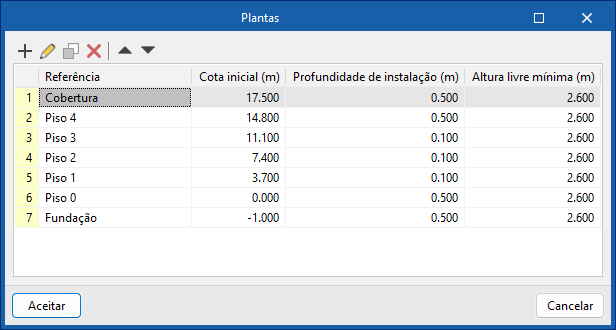

Permite definir as plantas do projeto da instalação de drenagem de águas através de uma tabela. As opções na parte superior permitem adicionar, editar, copiar, apagar ou reordenar as plantas.
- Referência
Referência da planta. - Cota inicial
Cota da planta em relação à origem das coordenadas do projeto. - Profundidade de instalação
Profundidade mínima a que se encontram os elementos da instalação de drenagem de águas da planta selecionada. - Altura livre mínima
Altura livre mínima a respeitar entre a cota de nível da planta selecionada e os elementos da instalação de drenagem de águas da planta imediatamente acima.
Nota:
As plantas devem estar ordenadas de modo a que planta de maior cota se situe no início da tabela (parte superior).
Com os dados aqui definidos e ao introduzir posteriormente os elementos da instalação de drenagem de águas no modelo, o programa atribuirá automaticamente a informação da seção "Planta" do seu painel de edição, em função da sua disposição no espaço.
