CYPELUX

Introduction

CYPELUX est un logiciel créé pour le calcul de l'éclairement des installations d'éclairage normal et de secours, ainsi que de l'éclairage produit par l'effet de la lumière naturelle. Il évalue selon les normes de différents pays et régions ou en utilisant des vérifications avec des paramètres personnalisés.

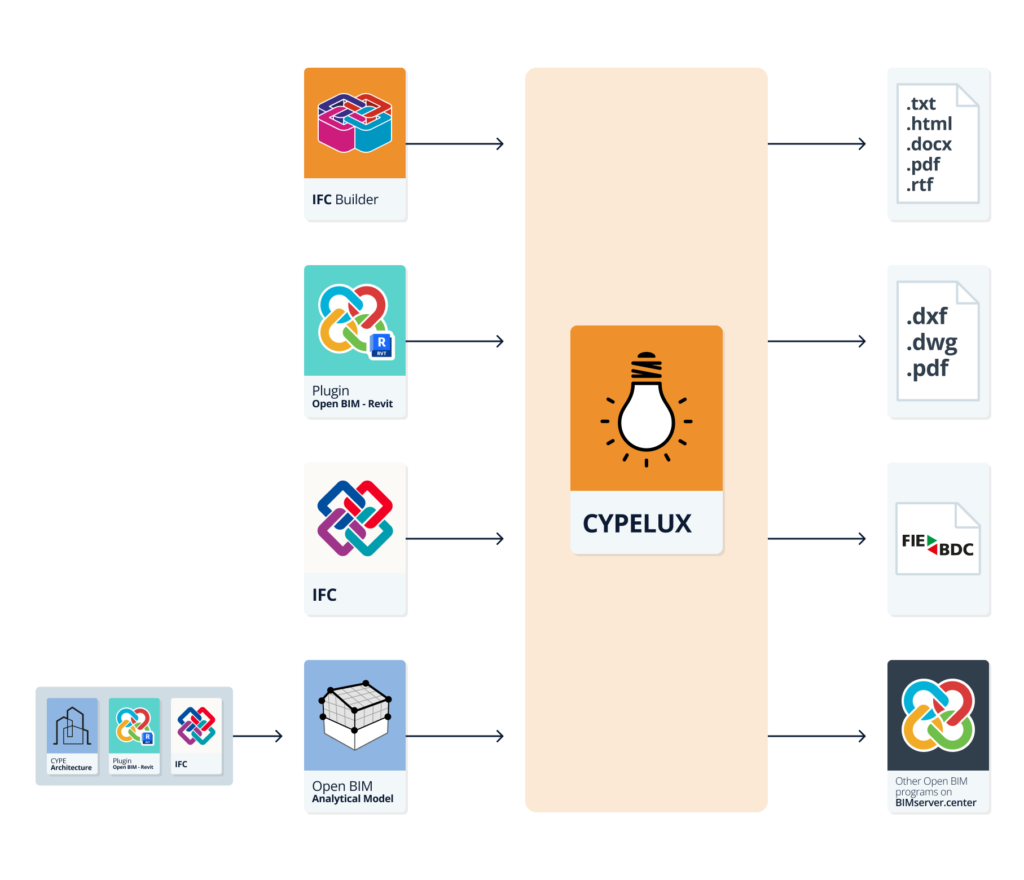

L'application permet d'importer les informations nécessaires extraites d'autres outils Open BIM, de sorte que les modèles architecturaux peuvent être utilisés comme base géométrique pour le développement de l'installation d'éclairage.

En outre, il inclut le logiciel Radiance développé par le Lawrence Berkeley National Laboratory.

Saisie de données

Modélisation libre/avec des fonds de plan

• Conception de l'installation par saisie libre dans CYPELUX.
• Conception de l'installation dans CYPEPLUMBING à partir de fonds de plan DXF/DWG, DWF ou d'images (.jpeg, .jpg, .bmp, .wmf).

Importation de modèles BIM

Si l'ouvrage de CYPELUX est lié à un projet BIM de la plateforme BIMserver.center, les actions suivantes peuvent être réalisées :

• Importation du modèle avec la géométrie d'un bâtiment. Cela permet de générer les niveaux du bâtiment et d'introduire les éléments de l'installation sur la base de cette géométrie. En outre, il est possible d'importer les zones à partir des locaux lus dans le modèle BIM et la disposition des baies vitrées. Parmi les options disponibles, on peut citer les suivantes :
  • Importation de modèles conçus dans IFC Builder.
  • Importation de modèles conçus dans CYPE Architecture*.
  • Importation de modèles conçus dans IFC Uploader* (générés par des logiciels CAO/BIM tels que Allplan, ArchiCAD et autres).
  • Importation de modèles conçus dans Autodesk Revit avec le Plugin Open BIM - Revit*.
    *Uniquement si l'éclairage naturel ne doit pas être calculé.
  • Importation de modèles conçus dans CYPECAD MEP**.
    **Seule la géométrie architecturale est importée. Les installations d'éclairage réalisées dans CYPECAD MEP ne sont pas importées.
  • Si le modèle architectural est généré par IFC Builder ou CYPE Architecture, vous pouvez également importer les fonds de plan DXF ou DWG contenus dans ce modèle, ou ceux que le même logiciel génère (à partir des éléments constructifs saisis) lorsqu'un modèle est exporté au projet BIM.

Sortie de résultats

• Exportation des récapitulatifs aux formats HTML, DOCX, PDF, RTF et TXT.
• Exportation des plans aux formats DXF, DWG et PDF.
• Exportation du métré au format FIEBDC-3.
• Exportation de l'information générée avec CYPELUX vers la plateforme BIMserver.center aux formats IFC et GLTF. Cela permet aux intervenants autorisés du projet de les visualiser.

Environnement de travail

Le logiciel présente un environnement de travail simple qui permet de concevoir rapidement l'installation, en présentant les éléments dans des vues en plan.

L'interface présente :

• Une barre d'outils supérieure contenant les outils pour : gérer les options du projet ; introduire et éditer les éléments de l'installation d'éclairage, y compris les locaux, les luminaires et les paramètres de lumière du jour ; saisir les éléments de sécurité ou de protection à éclairer ; accéder aux outils d'édition ; calculer et vérifier l'installation ; et gérer la visualisation des éléments du modèle ou effectuer des rendus.
• L’aire de travail, sur le côté droit de l'écran, où les éléments mentionnés ci-dessus sont saisis, édités et affichés.
• Enfin, dans le panneau latéral gauche se trouvent les outils permettant de définir et de naviguer dans les différents niveaux du bâtiment, ainsi que d'accéder à la vue 3D de l'installation ou d'activer la visualisation des résultats du calcul.

Lorsque vous démarrez le logiciel et que vous cliquez sur ‘Nouveau’, vous avez la possibilité de créer un ‘Nouvel ouvrage’, qui peut ensuite être intégré à un projet existant dans BIMserver.center.

Cette opération s'effectue dans la fenêtre ‘Sélection du projet’ qui présente les options suivantes :

• Sur le côté gauche, vous pouvez vous connecter avec un compte BIMserver.center.
• Ici, vous avez la possibilité de ‘Créer un nouveau projet’. Dans ce cas, le projet créé sera désormais visible depuis BIMserver.center.
• Il existe aussi la possibilité de commencer le projet sans être lié à la plateforme BIMserver.center. Pour cela, il suffit de décocher la case en haut à gauche ‘Se lier à un projet de BIMserver.center’.

Une fois le nouvel ouvrage créé, vous accédez à l'interface, dans laquelle se démarque la fenêtre graphique montrant le ou les modèles importés. Par la suite, à tout moment, les fichiers du projet peuvent être partagés ou importés pendant le processus de travail via le bloc ‘BIMserver.center’, situé en haut à droite de l'interface générale.

Importation de modèles BIM

Lorsque vous créez un ouvrage et sélectionnez un projet hébergé sur BIMserver.center à partir de ‘Sélectionner projet’, la fenêtre ‘Importation de modèles BIM’ apparaît et affiche les fichiers contenus dans ce projet au format IFC.

L'application offre la possibilité d'inclure un ou plusieurs modèles existants dans ce projet. Pour ce faire, cochez la case ‘Importer’ et acceptez. Il est nécessaire de décider si le ‘Type’ de chaque fichier est ‘De départ’ ou ‘Additionnel’.

Ensuite, la vue 3D du logiciel affichera les modèles importés, à la fois à partir des fichiers de départ et des fichiers additionnels. En outre, le logiciel permet d'importer la géométrie des niveaux et des locaux à partir du fichier désigné comme de départ au moyen d'un assistant de configuration.

Assistant de configuration : sélection des plans de niveaux et des types de locaux à importer

Dans la fenêtre ‘Importation de modèles BIM’, le logiciel ouvre l'assistant ‘Configuration’, qui comprend les étapes suivantes :

• Dans la première étape, une liste des niveaux trouvés dans le modèle BIM est affichée. Il est possible de sélectionner les plans de niveau à importer. Les locaux inclus dans un niveau non sélectionné ne seront pas importés.

• Dans l'étape suivante, une liste des types de locaux trouvés dans le modèle BIM est affichée. Il est possible de sélectionner les types de locaux à importer. Les locaux attribués à un type de local non sélectionné ne seront pas importés.

Résultats de l’importation

Enfin, à la dernière étape, un tableau des ‘Résultats de l'importation’ s'affiche avec les informations sur les éléments du modèle BIM traités, créés, modifiés ou supprimés, y compris ceux figurant dans le tableau de droite.

Catalogues

Permet de télécharger des catalogues de fabricants en utilisant la connexion avec la base de données Open BIM Database, ce qui facilite la saisie des données dans le logiciel pour le développement du projet.

En cliquant sur cette option, une fenêtre s'ouvre avec les catalogues de fabricants disponibles.

Téléchargement des catalogues

Les options suivantes sont affichées pour chaque fabricant :

• Télécharger
  Télécharge le catalogue du fabricant sélectionné. Les produits du catalogue seront disponibles dans le projet.
• Actualiser
  Met à jour le catalogue du fabricant sélectionné avec la dernière version, en supprimant la version téléchargée dans le projet.
• Effacer
  Efface le catalogue du fabricant sélectionné. Les produits du catalogue ne seront plus disponibles dans le projet.

Connexion avec Open BIM Database

Au bas de la boîte de dialogue, le logiciel permet à l'utilisateur de se connecter avec son compte et son mot de passe Open BIM Database.

Paramètres généraux

Les options suivantes sont disponibles :

• Exigences générales du projet
• Exigences spécifiques de chaque zone

Exigences spécifiques de chaque zone

Permet de configurer les vérifications à effectuer dans chaque type de zone. Par la suite, dans la bibliothèque ‘Types de zone’ accessible depuis le bloc ‘Projet’ ou depuis le panneau de saisie ou d'édition de chaque ‘Zone’, ces vérifications peuvent être attribuées au type de zone souhaité.

Le logiciel indique par des coches dans la colonne de droite si les vérifications sont appliquées.

Lors de la création ou de l'édition de chaque entrée du tableau, la fenêtre ‘Vérification de zone’ s'ouvre avec les options suivantes :

• Référence
  Référence de la vérification de la zone.

• Onglet ‘Éclairage normal’
  Permet d'activer et de définir des valeurs de vérification pour les paramètres suivants, correspondant au calcul de l'éclairage normal. En outre, il est possible d'ajouter un texte descriptif pour chaque vérification :
  • Installation
    • Indice de rendu de couleur (Ra) minimal (optionnel)
    • Puissance totale maximale (optionnel)
  • À la hauteur du plan utile
    • Éclairement moyen horizontal à maintenir (Em) minimal (optionnel)
    • Éclairement moyen horizontal à maintenir (Em) maximal (optionnel)
    • Uniformité moyenne (U0) minimale (optionnel)
    • Taux d'éblouissement unifié (UGR) maximal (optionnel)
    • Quotient de lumière de jour (optionnel)
    • VEEI maximale (optionnel)
    • DPI/100lux maximale (optionnel)
      • Facteur de dépendance de l'occupation, FO
      • Facteur de dépendance de la lumière du jour, FD
  • Au niveau du sol
    • Éclairement minimal (Emín) (optionnel)
    • Uniformité moyenne (U0) minimale (optionnel)

• Onglet ‘Éclairage de secours’
  Permet d'activer et de définir des valeurs de vérification pour les paramètres suivants, correspondant au calcul de l'éclairage de secours. En outre, il est possible d'ajouter un texte descriptif pour chaque vérification :
  • Installation
    • Indice de rendu de couleur (Ra) minimal (optionnel)
    • Hauteur minimale des luminaires (optionnel)
  • Au niveau du sol
    • Éclairement moyen horizontal à maintenir (Em) minimal (optionnel)
    • Uniformité moyenne (U0) minimale (optionnel)
  • Dans l'équipement
    • Éclairement moyen horizontal à maintenir (Em) minimal (optionnel)
  • Dans les voies d'évacuation
    • Axe central :
      • Éclairement minimal horizontal à maintenir dans la voie (optionnel)
      • Uniformité (min./max.) (optionnel)
    • Bande centrale :
      • Éclairement minimal horizontal à maintenir dans la voie (optionnel)

Types de zone

Permet d'accéder à la bibliothèque des types de zones du projet, de les créer et de les modifier.

Pour chaque type de zone créée, le logiciel permet de configurer les caractéristiques suivantes :

• Référence
  Référence du type de zone.
• Type de zone
  • N'intervient pas
    La zone n'intervient pas dans la simulation d'éclairement.
  • Intérieur
    La zone est intérieure et intervient dans la simulation d'éclairement.
  • Extérieur
    La zone est extérieure et intervient dans la simulation d'éclairement. Pour les zones extérieures, l'indice d'éblouissement n'est pas calculé et la lumière réfléchie n'est pas prise en compte dans la simulation d'éclairement.

• Onglet ‘Description’
  • Hauteur du plan utile (éclairage normal)
    Permet de définir la hauteur du plan utile de la zone, utilisé pour la simulation d'éclairement et d'indice d'éblouissement pour l'éclairage normal artificiel et la lumière de jour. Pour l'éclairage de secours, l'éclairement est calculé au niveau du sol.
    • Pour éclairement
    • Pour éblouissement
  • Bande marginale
    Permet de simuler l'existence et de définir la largeur de la bande marginale ou de l’aire entourant la zone où l'activité est exercée. Les valeurs des variables obtenues pour les points situés dans cette bande sont écartées lors de la simulation d’éclairement de la zone.
    • Avec bande marginale (optionnel)

• Onglet ‘Calcul’
  • Facteur de maintenance
    Permet de définir le facteur de maintenance, ou quotient entre l'éclairement moyen sur le plan utile après une certaine période d'utilisation d'une installation d'éclairage et l'éclairement moyen obtenu dans les mêmes conditions pour l'installation considérée comme neuve. À droite, le logiciel propose une aide avec une liste de valeurs de projet usuelles pour le facteur de maintenance, en fonction du type de luminaire et du niveau de pollution de l'environnement. Cette valeur est définie :
    • Pour éclairage normal
      L'assistant de droite permet d'utiliser la méthode proposée par la norme CIE 97:2005 (« Guide on the maintenance of indoor electric lighting systems ») pour déterminer le facteur de maintenance de l'installation, sur la base des paramètres représentatifs du local et des luminaires.
    • Pour éclairage de secours
  • Réflectance
    Permet de définir la réflectance sur les surfaces de la zone, ou le rapport entre le flux radiant ou lumineux réfléchi et le flux incident dans les conditions données. À droite, le logiciel propose une aide avec une liste de valeurs indicatives de réflectance pour certains matériaux et couleurs. Cette valeur est définie :
    • Pour les sols
    • Pour les plafonds
    • Pour les murs

• Onglet ‘Vérifications’
  Permet de sélectionner les vérifications à appliquer dans le type de zone. Les vérifications de zone peuvent être créées ou éditées à l'aide de l'option ‘Exigences spécifiques de chaque zone’ dans les ‘Paramètres généraux’ du bloc ‘Projet’ de la barre d'outils principale.

Les baies vitrées proviennent des informations importées du modèle BIM et peuvent être affichées dans CYPELUX sur les plans de niveau.

Avec les données saisies dans l'option ‘Lumière du jour’ du bloc ‘Éclairage’ de la barre d'outils principale, la configuration des ouvertures vitrées permet au logiciel de calculer l'éclairage naturel.

La bibliothèque des types de baies vitrées, accessible en utilisant l'option ‘Éditer’ dans la vue de dessus des ouvertures importées, recueille et permet à l'utilisateur de définir les typologies de fenêtres et de fenêtres de toit existant dans l’ouvrage.

Dans CYPELUX, l'utilisateur peut modifier les caractéristiques d'éclairage du verre, telles que le degré de transmission et l'indice de réfraction, pour chaque type de baie vitrée :

Voie d'évacuation

Permet d'introduire des voies d'évacuation dans le modèle en définissant leur largeur et en dessinant ensuite leur tracé en plan au moyen d'une ligne polygonale.

Sur le tracé des voies d'évacuation introduites, les valeurs d'éclairement et d'uniformité fournies par l'éclairage de secours sont calculées, de sorte qu'il est possible de garantir que les valeurs minimales requises sont respectées.

Lors de la saisie d'une voie d'évacuation, le logiciel exige la définition du paramètre suivant :

• Largeur de la voie d'évacuation

Équipement

Permet d'introduire dans le modèle des équipements de sécurité et de protection, tels que des éléments de l'installation de protection contre les incendies (extincteurs, robinets d'incendie armés, etc.), des tableaux électriques ou de distribution d'éclairage, etc.

L'éclairement horizontal fourni par l'éclairage de secours est calculé sur la disposition des équipements de sécurité et de protection introduits, afin de garantir que les valeurs minimales requises sont respectées.

Lors de la saisie des équipements de sécurité et de protection, le logiciel requiert la définition des paramètres suivants :

• Référence
  Référence de l’équipement.
• Hauteur
  Hauteur de l’équipement par rapport à la cote de niveau.

Actualiser les résultats

Il effectue le calcul de l'éclairage du modèle complet en fonction des dernières modifications, y compris le calcul de l'éclairage normal artificiel, de l'éclairage de secours et de l'éclairage naturel, met à jour les paramètres calculés et vérifie s'ils se situent dans les plages autorisées.

Après la mise à jour des résultats, le logiciel affiche des messages d'alerte sur les zones non conformes à une vérification, permet de visualiser les résultats à l'écran à l'aide de l'option ‘Voir résultats’ dans le panneau latéral gauche et, de plus, permet d'accéder aux rapports de vérification via l'option ‘Consulter les résultats’ dans le même bloc de la barre d'outils principale.

Actualiser la zone

Effectue la simulation d’éclairement de la zone sélectionnée en fonction des dernières modifications, y compris l'éclairage normal artificiel, l'éclairage de secours et l'éclairage naturel, met à jour les paramètres calculés et vérifie s'ils se situent dans les plages autorisées.

Après la mise à jour de la zone, le logiciel permet de consulter les résultats avec les mêmes options que celles mentionnées dans ‘Actualiser résultats’.

Cette option permet un calcul rapide uniquement dans les zones où des changements ont été introduits, sans qu'il soit nécessaire de passer du temps à calculer dans le reste des zones du modèle.

Afficher/Masquer résultats

Affiche ou masque les informations de calcul des zones. Lorsque l'affichage est activé, si le curseur de la souris est placé sur le périmètre d'une zone donnée, une boîte de texte apparaît avec les informations correspondantes. Pour que cette boîte d'information apparaisse, l'option ‘Afficher les textes d'information’ du bloc d'options de la barre latérale supérieure droite doit également être activée.

En outre, elle permet d'afficher ou de masquer les symboles d'alerte affichés sur les zones où une erreur s'est produite. En plaçant le curseur sur ces symboles, le message décrivant l'erreur peut être affiché.

Gestion des calques

Active ou désactive la visualisation des calques ou catégories d'éléments suivantes dans l'espace de travail :

• Éléments propres
  • Zones (optionnel)
  • Luminaire intérieur (optionnel)
  • Luminaire extérieur (optionnel)
  • Luminaire de secours (optionnel)
  • Équipement (optionnel)
  • Voies d'évacuation (optionnel)
  • Vues (optionnel)

• Modèle BIM
  • Planchers du niveau supérieur (optionnel)
  • Baies vitrées (optionnel)
  • Disposition des faux-plafonds (optionnel)
