CYPELEC Distribution

Fluxos de trabalho compatíveis com o programa

O CYPELEC Distribution, ao ser um ferramenta Open BIM e estar conectada à plataforma BIMserver.center, possibilita diferentes opções de fluxo de trabalho.

Introdução de dados

Modelação livre / com máscaras

• Definição dos elementos da instalação através da introdução livre no CYPELEC Distribution.
• Definição dos elementos da instalação no CYPELEC Distribution com apoio de máscaras DXF/DWG, DWF ou imagens (.jpeg, .jpg, .bmp, .wmf).

Importação de modelos BIM

Se se vincular a obra do CYPELEC Distribution a um projeto BIM da plataforma BIMserver.center podem ser realizadas as seguintes ações:

• Importação do modelo com a geometria de um edifício. Isto permite gerar a organização das plantas do edifício e introduzir os elementos da instalação com base nesta geometria:
  • Importação de modelos concebidos no CYPE Architecture.
  • Importação de modelos concebidos no IFC Builder.
  • Importação de modelos em formato IFC com o IFC Uploader (gerados por programas CAD/BIM como Allplan, Archicad e outros).
  • Importação de modelos concebidos en Autodesk Revit com o Plugin Open BIM - Revit.
• Importação da posição dos mecanismos elétricos e pontos de luz do CYPELEC Electrical Mechanisms, permitindo a atribuição automática de recetores na sua posição. Também se importa e visualiza a simbologia utilizada no CYPELEC Electrical Mechanisms, transferida como máscara em formato DWG (podendo ser desativada na “Gestão de vistas de máscaras”).

Saída de resultados

• Exportação de listagens nos formatos HTML, DOCX, PDF, RTF e TXT.
• Exportação de desenhos nos formatos DXF, DWG e PDF.
• Exportação da informação gerada com o CYPELEC Distribution para a plataforma BIMserver.center. Isto permite a sua visualização pelos participantes autorizados do projeto e a exportação da distribuição de circuitos dos quadros gerais e quadros parciais elétricos para programas como CYPELEC Core, CYPELEC REBT, CYPELEC RETIE ou CYPELEC NF para realizar o cálculo das instalações elétricas de baixa tensão.

Ambiente de trabalho

A interface do CYPELEC Distribution é semelhante a outras ferramentas da CYPE e dispõe de um sistema de janelas ancoráveis que podem ser personalizadas para adaptar o espaço de trabalho às necessidades do projeto.

A interface apresenta um ambiente de trabalho que permite realizar a conceção da instalação de forma rápida e simples, tanto numa vista 3D como em qualquer tipo de vista 2D (como plantas e alçados). Desta forma, os elementos das instalação podem ser introduzidos utilizando a vista mais adequada em cada momento.

A interface apresenta:

• uma barra de ferramentas superior onde se encontram as ferramentas para gerir as opções de projeto, introduzir e editar os elementos da instalação;
• a área de trabalho no lado direito do ecrã, onde se introduzem, editam e visualizam todos os elementos do projeto;
• e vários painéis com ferramentas para definir as vistas do projeto e gerir a visibilidade dos elementos próprios, no lado esquerdo.

Sequência de introdução e saída de dados para a implantação da distribuição de circuitos e cargas em instalações elétricas

A implantação da distribuição de circuitos e cargas em instalações elétricas pode ser realizada no programa através da seguinte sequência de introdução e saída de dados:

1. Criação de obra nova (desde "Arquivo", "Novo").
2. (Opcional) Vinculação ao BIMserver.center, criação de tipos de recetores e atribuição aos equipamentos que requerem alimentação elétrica lidos do modelo BIM.
3. Revisão e configuração de opções gerais (desde "Projeto, "Opções gerais"), incluindo a seleção das especificações regulamentares e a definição das tipologias de nós de ligação.
4. (Opcional) Descarga de catálogos de fabricantes (desde "Projeto", "Catálogos").
5. (Opcional) Se não se realizar no momento da criação da obra, definição da lista de tipos de recetores disponíveis (desde "Projeto", "Tipos de recetor").
6. (Opcional) No caso de se pretender introduzir a instalação de ligação à terra, definição da lista de sistemas de ligação à terra disponíveis (desde "Projeto", "Sistemas de ligação à terra").
7. (Opcional) Caso se pretenda realizar a instalação de proteção contra o raio, definição do nível de proteção (desde "Projeto", "Cálculo do Volume Protegido ", "Nível de proteção").
8. Disposição de recetores. Os recetores dispõem-se na "Área de trabalho" de duas formas:
   • Importando-os através do assistente no momento de criação ou atualização da obra a partir das cargas e equipamentos lidos do projeto BIM.
   • Introduzindo-os de forma livre através da opção "Recetores" (grupo "Cargas e circuitos elétricos").
9. Disposição dos quadros. Ao criar os "Quadros" (grupo "Cargas e circuitos elétricos") da instalação, definem-se os "Circuitos" eléctricos que alimentam a cada um dos recetores, para além da "Alimentação (a montante)", quer se trate de outro quadro ou um nó da instalação de ligação.
10. Atribuição de propriedades aos recetores. Após a criação dos quadros e circuitos, estes são atribuídos aos recetores, editando-os ou através da ferramenta "Atribuir" (grupo "Cargas e circuitos elétricos").
11. Introdução de canalizações. Ao introduzir as "Canalizações" (grupo "Cargas e circuitos elétricos"), define-se o elemento que alimentam, no caso quadros ou nós de ligação, e os "Circuitos" dispostos nas mesmas. Depois, desenham-se os mesmos conectando os diferentes elementos.
12. (Opcional) Introdução de caixas de derivação e caixas de mecanismos. A distribuição pode ser pormenorizada através da introdução de "Caixas de derivação" e "Caixas de mecanismos", que podem ser ligadas com a restante instalação através de "Canalizações" (opções do grupo "Cargas e circuitos elétricos").
13. (Opcional) Geração de derivações e condutores. Como ferramentas adicionais no grupo "Cargas e circuitos eléctricos", o programa dispõe de vários automatismos:
    • "Gerar derivações": gera o traçado de canalizações entre uma caixa de derivação e os recetores selecionados.
    • "Gerar condutores": identifica e gera os circuitos no interior de cada canalização, e os quadros e nós de ligação que alimenta, em função da distribuição introduzida.
14. (Opcional) Introdução da instalação de ligação. O modelo pode ser completado introduzindo a instalação de ligação. Para o efeito:
    • Indica-se a disposição dos "Nós de ligação" (grupo "Cargas e circuitos elétricos"), assim como as caixas de proteção e a centralização de contadores.
    • Estes elementos são depois ligados entre si e com os quadros utilizando "Canalizaçõe" (grupo "Cargas e circuitos elétricos").
15. (Opcional) Introdução dos elementos do sistema de ligação à terra no modelo (grupo "Ligação à terra").
16. (Opcional) Introdução dos elementos da instalação de proteção contra o raio no modelo (grupo "Proteção contra o raio").
17. Obtenção de listagens e desenhos (desde "Arquivo", "Listagens/Desenhos").
18. Exportação para o BIMserver.center (desde "BIMserver.center", "Partilhar").

Representação de sistemas de ligação à terra

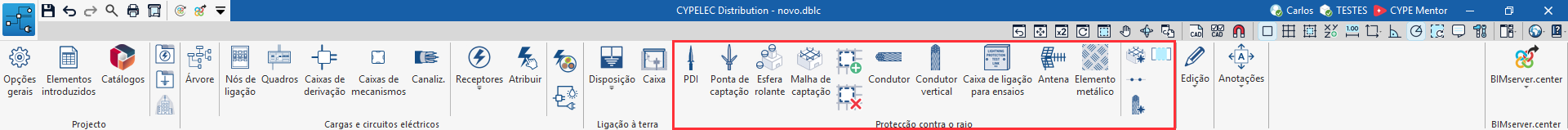

No grupo "Ligação à terra" da barra de ferramentas principal encontram-se as ferramentas para representar os sistemas de ligação à terra no modelo geométrico do edifício:

Os sistemas de ligação à terra que podem ser representados são os definidos a partir dos tipos:

• IEC 60364-5-54
• IEEE Std 80-2000
• UNESA

Os sistemas de ligação à terra são definidos através da opção "Sistemas de terra" do grupo "Projeto", enquanto as ferramentas do grupo "Ligação à terra" permitem a sua introdução geométrica e representação gráfica.

As opções deste grupo são as seguintes:

• Menu "Disposição"
  Inclui as opções "Condutor enterrado IEC", "Elétrodo IEC", "Malha IEEE" e "Malha UNESA".
• Opção "Caixa"
  Permite introduzir caixas para ligação à terra.

De seguida descrevem-se as opções mencionadas:

Condutor enterrado IEC

Permite introduzir os condutores enterrados de um sistema de ligação à terra do tipo IEC no modelo. Ao introduzir este elemento, é necessário indicar o sistema ao qual pertence:

• Referência do sistema de terra

Elétrodo IEC

Permite introduzir elétrodos de um sistema de ligação à terra do tipo IEC no modelo. Ao introduzir estes elementos, devem ser indicados os seguintes parâmetros:

• Tipo
  Os tipos de elétrodo IEC disponíveis são os seguintes:
  • Vareta vertical isolada / Duas varetas em linha / Três varetas em linha / Três varetas em triângulo / Quatro varetas em linha / Quatro varetas em quadrado
    Especifica-se o "Comprimento de cada vareta" e a "Separação entre varetas" se aplicável.
  • Chapa enterrada vertical
    Especifica-se o seu "Perímetro".
  • Pilar metálico
    Especifica-se o "Comprimento enterrado" e o "Diâmetro do cilindro circunscrito".

Os elétrodos IEC dispostos devem ser ligados com um "Condutor enterrado" para assim formar uma malha IEC.

Malha IEEE

Permite introduzir a malha de um sistema de ligação à terra do tipo IEEE no modelo. Ao premir nesta opção, abre-se uma janela onde se indicam os seguintes parâmetros:

• Referência do sistema de terra
• Malha
  Os parâmetros que definem a malha são os seguintes:
  • Material do condutor (Cobre recozido / Cobre comercial / Alumínio EC / Alumínio 5005 / Alumínio 6001 / Aço 1020 / Aço inoxidável / Aço inoxidável 304 / Aço revestido de zinco / Aço revestido de cobre / Aço revestido de alumínio)
  • Secção do condutor (mm²)
  • Comprimento máximo na direção X [Lx] (m)
  • Comprimento máximo na direção Y [Ly] (m)
  • Comprimento total do condutor (m)
  • Distância máxima entre dois pontos da malha [Dm]
  • Profundidade à qual são colocados os condutores (m)
• Com varetas nas esquinas ou distribuídas pelo perímetro (opcional) (em sistemas de ligação à terra do tipo IEEE com o método de cálculo "Completo, terreno homogéneo" ou "Completo, dois estratos")
  • Número de varetas
  • Comprimento de cada vareta (m)
  • Diâmetro das varetas (m)

O programa apresenta um esquema à direita para ajudar na definição de estes parâmetros.

Na parte inferior da janela, é apresentada "Resistência total do conjunto" em ohms.

Malha UNESA

Permite introduzir a malha de um sistema de ligação à terra tipo UNESA no modelo. Ao premir nesta opção, abre-se uma janela onde se indicam os seguintes parâmetros:

• Referência do sistema de terra
• Malha quadrada:
  Os parâmetros que definem uma malha quadrada são os seguintes:
  • Mallha
    • Configuração do condutor enterrado: Quadrada
    • Comprimento do lado (m)
    • Profundidade (m)
  • Com varetas (opcional)
    • Número de varetas
    • Separação entra cada vareta (m)
• Malha retangular:
  Os parâmetros que definem uma malha retangular são os seguintes:
  • Malha
    • Configuração do condutor enterrado: Retangular
    • Dimensões (m)
    • Profundidade (m)
  • Com varetas (opcional)
    • Número de varetas
    • Separação entre cada vareta (m)
• Malha longitudinal:
  Os parâmetros que definem uma malha longitudinal são os seguintes:
  • Malha
    • Configuração do condutor enterrado: Longitudinal
    • Profundidade (m)
  • Varetas
    • Número de varetas
    • Separação entre varetas (m)
    • Comprimento de cada vareta
      Este valor está fixado pela seleção dos parâmetros anteriores.

O programa apresenta um esquema à direita para ajudar na definição de estes parâmetros.

Na parte inferior da janela, é apresentada "Resistência total do conjunto" em ohms.

Caixa para ligação à terra

Permite introduzir as caixas dos sistemas de ligação à terra no modelo. Ao introduzir este elemento, é necessário indicar o seguinte parâmetro:

• Referência

Ferramentas de edição

Dentro do grupo "Edição" da barra ferramentas principal, encontram-se as principais ferramentas para editar o modelo. Algumas destas ferramentas são comuns a outros programas da CYPE.

A área de ferramentas principal deste grupo permite realizar as seguintes operações:

	Editar	Edita as propriedades paramétricas do elemento selecionado no modelo.
	Apagar	Apaga um elemento previamente introduzido.
	Mover um grupo de elementos	Move um grupo de elementos.
	Mover	Move um elemento ou um nó de um elemento.
	Rodar um grupo de elementos	Roda um grupo de elementos.
	Rodar	Roda um elemento em torno dos eixos "x", "y" ou "z".
	Simetria (copiar)	Copia uma seleção de elementos com simetria em relação a um plano vertical definido por dois pontos.
	Simetria (mover)	Move uma seleção de elementos com simetria em relação a um plano vertical definido por dois pontos.
	Copiar	Cria uma cópia de um ou vários elementos.
	Copiar para outra planta	Cria uma cópia de um ou vários elementos para outra planta.
	Modificar posição em altura	Modifica a posição em altura de um elemento especificando um deslocamento relativo ou a cota absoluta.
	Medir comprimentos sobre o desenho	Mede os comprimentos entre pontos definidos no modelo. Se for selecionado um contorno fechado, também é indicada a área.
	Mostrar/Ocultar incidências	Destaca os elementos nos quais se produziu algum erro. Posicionando o cursor do rato sobre estes elementos, é apresentada a mensagem que descreve o erro.

Gestão de anotações

No grupo "Anotações" da barra de ferramentas principal, estão disponíveis as seguintes seguintes opções:

Mover etiqueta

Move as etiquetas dos elementos da instalação.

Mostrar/Ocultar etiqueta

Ativa ou desativa a visibilidade das etiquetas dos elementos da instalação.

Saída de resultados

Listagens da obra

O programa permite imprimir diretamente as seguintes listagens ou gerar ficheiros HTML, PDF, TXT, RTF ou DOC:

• Quadro de resultados
  Apresenta um relatório com os resultados dos quadros e dos circuitos:
  • Quadros
    Os dados dos quadros organizam-se em tabelas que incluem a seguinte informação:
    • Circuitos
    • Alimentação do circuito
    • Tipo de carga por circuito
    • Potência por circuito
    • Potência total do quadro
  • Circuitos
    Os dados dos circuitos organizam-se em tabelas que incluem a seguinte informação:
    • Tipos de receptor
    • Potência por recetor
    • Fator de potência
    • Fator de utilização
    • Número de unidades
    • Potência por circuito
  • Sistemas de ligação à terra
    Os dados dos sistemas de ligação terra são organizados em tabelas que incluem a seguinte informação:
    • Referência
    • Tipo
    • Resistência total do conjunto

Desenhos em formato DWG, DXF ou PDF

Permite imprimir os desenhos da obra em qualquer periférico gráfico configurado no computador, ou criar ficheiros DWG, DXF ou PDF.

As seguintes opções podem ser configuradas ao editar os desenhos:

• Vistas a desenhar
• Opções:
  • Gerar imagens vetoriais
  • Desenhar a máscara DXF/DWG
  • Incluir ficheiros .glTF nos desenhos
• Escala

Arquivos IFC e GLTF compatíveis com o BIMserver.center

Ao realizar uma exportação do projeto para a plataforma BIMserver.center, exporta-se também automaticamente um ficheiro IFC e um modelo 3D em formato GLTF para a integração do modelo de distribuição de cargas e circuitos no projeto Open BIM, permitindo a sua visualização:

• na plataforma online;
• na aplicação BIMserver.center para iOS e Android;
• em realidade virtual e em realidade aumentada;
• em outros programas da CYPE.

Integração à plataforma BIMserver.center

Vale lembrar que para trabalhar no BIMserver.center o usuário pode se registrar gratuitamente na plataforma e criar um perfil. Junto com a instalação e execução de cada aplicativo conectado à plataforma, será instalado e executado o BIMserver.center Sync, que se encarrega de manter atualizados os arquivos dos projetos desenvolvidos colaborativamente no BIMserver.center.

Vários programas da CYPE estão conectados com a plataforma BIMserver.center e possibilitam o trabalho multicolaborativo através compartilhamento de arquivos arquivos em formatos baseados em estândares abertos.

Saiba mais:

Descubra todos os detalhes relacionados com a utilização dos programas da CYPE através da plataforma BIMserver.center neste link.

Opções disponíveis no CYPELEC Distribution

No grupo “BIMserver.center" da barra de ferramentas principal encontram-se as funcionalidades necessárias para utilizar CYPELEC Distribution juntamente com outras ferramentas do BIMserver.center.

Atualizar

Permite atualizar a informação contida nos modelos previamente importados para o projeto ou o importar novos modelos.

No processo de atualização, tal como no processo de criação de uma obra nova, é possível realizar a leitura dos equipamentos que necessitam de alimentação elétrica a partir do modelo BIM e atribuí-los a uma das tipologias de recetores definidas nas opções do projeto. Desta forma, o programa gera automaticamente os recetores ou atualiza-os de acordo com as alterações mais recentes.

Partilhar

Permite exportar a informação do modelo desenvolvido com o CYPELEC Distribution para o BIMserver.center no sentido de o partilhar com outros utilizadores, incluindo a sua representação tridimensional e os desenhos da instalação.

Durante o processo de exportação, é possível definir informações relacionadas com a identificação dos ficheiros a exportar:

• Nome
• Descrição

Ligação direta com outros programas

O CYPELEC Distribution disponibiliza uma opção de ligação direta com ferramentas Open BIM, permintindo dar continuidade ao trabalho. Através destas opções, é possível enviar o modelo BIM do CYPELEC Distribution para os seguintes ambientes de trabalho do CYPELEC:

• CYPELEC Core
• CYPELEC REBT (instalação em espanhol)
• CYPELEC RETIE (instalação em espanhol)
• CYPELEC NF (instalação em francês)

Os diferentes ambientes de trabalho do CYPELEC importam a distribuição dos circuitos de quadros elétricos gerais e de quadros parciais do CYPELEC Distribution para realizar o cálculo da instalação elétrica em baixa tensão, gerando o esquema unifilar, verificando e dimensionando as secções dos condutores e os dispositivos de proteção.
